Модуль измерения тангенса угла диэлектрических потерь и емкости, производства компании ISA (Италия), предназначен для проведения диагностики изоляции трансформаторов и другого электротехнического оборудования совместно с системой STS-5000 или STS-4000.
Высокое напряжение полностью изолировано от токоведущих частей и корпуса, а соответственно прибор не требует дополнительных изолирующих подставок во время измерений. Высоковольтный кабель поставляемый в комплекте с прибором также изолирован на напряжение до 15 кВ и не требуется его вывешивать на изолирующих стойках.
Модуль TD-5000 может использоваться для измерения диэлектрической проницаемости, тангенса угла диэлектрических потерь трансформаторного масла. Для этого необходимо использовать ячейку для измерений масла STOIL.

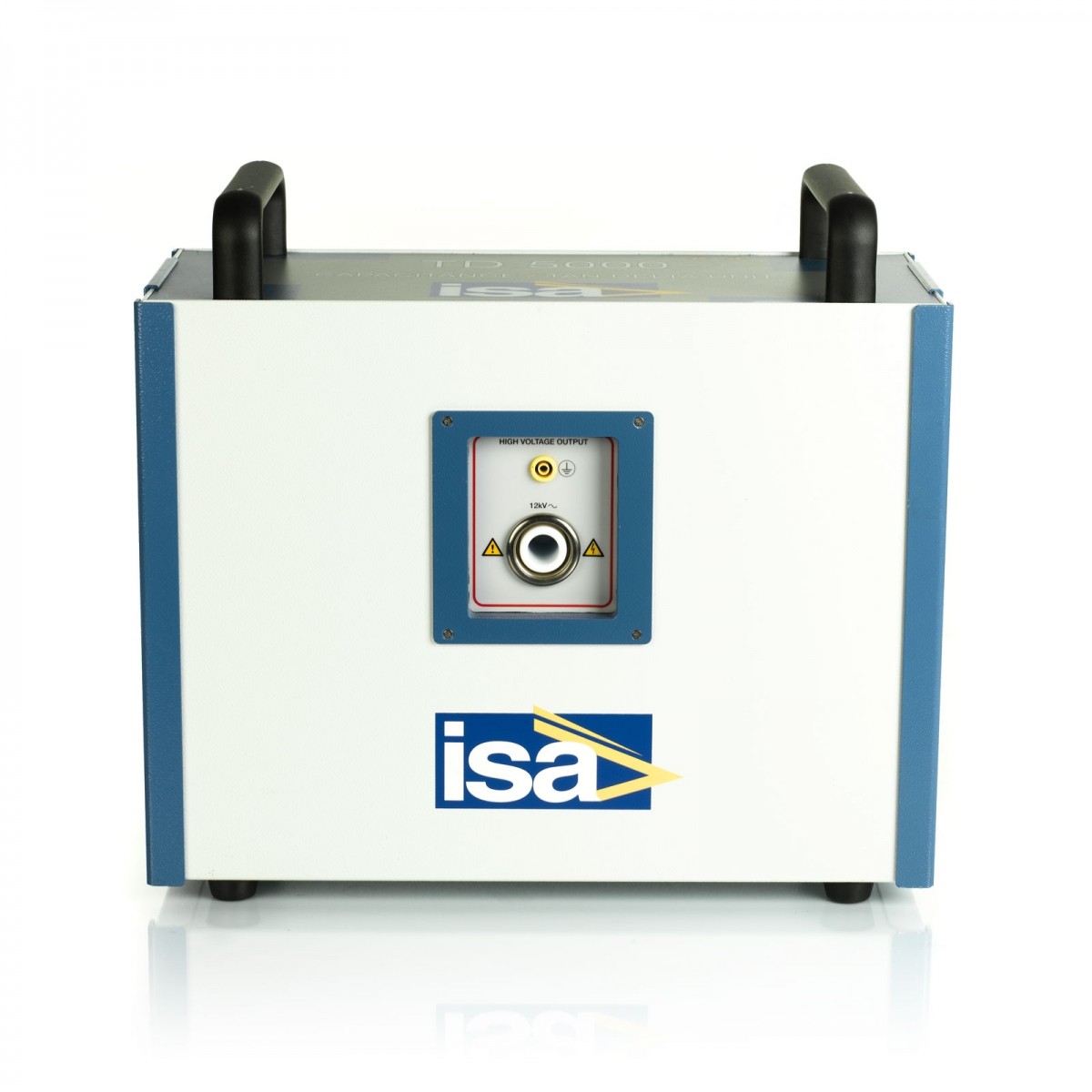

Прибор выполнен в алюминиевом корпусе с ручками. Для удобства транспортировки прибор можно установить на специальную тележку с большими колесами.
Функциональные особенности:
| Параметр | Значение |
|
Максимальное напряжение |
12000 В |
|
Максимальный выходной ток |
300 мА |
|
Частота |
1 … 500 Гц |
|
Измерение полного сопротивления |
1 кОм – 1400 МОм (0,5% от изм. знач.) |
|
Измерение мощности |
10 кВт/100 кВ /1 МВ (0,5% от изм. знач. + 1 мВт) |
|
Измерение емкости (диапазон/погрешность) |
|
|
Диапазон 1 |
1 пФ – 5 мкФ ± (0,1 % от изм. знач. + 0,1 пФ) |
|
Диапазон 2 |
5 мкФ – 200 мкФ ± (0,5 % от изм. знач. + 1 нФ) |
|
Измерение тангенса угла потерь |
|
|
Диапазон 1 |
0 - 10 % (0,1 % от изм. знач. + 0,005 %) |
| Диапазон 2 |
0 % - 100 % (0,5 % от изм. знач. + 0,02 %) |
|
Диапазон 3 |
> 100 % (0,8 % от изм. знач. + 0,05 %) |
|
Измерение индуктивности |
|
|
Диапазон 1 |
1 Гн – 10 кГн (0,5 % от изм. знач.) |
|
Диапазон 2 |
100 Гн – 1 МГн (0,5 % от изм. знач.) |
|
Габаритные размеры и масса |
|
|
Габаритные размеры |
440 х 345 х 210 мм |
|
Масса |
25 кг |
Основная комплектация
Примечание:
* необходимо использовать в комплекте с системой STS
1 220 754 руб.
