STS-5000 TD Система комплексной проверки трансформаторов и оборудования подстанций

    Прибор STS-5000 TD предназначен для проверки и электрических испытаний силовых трансформаторов, трансформаторов тока, трансформаторов напряжения, высоковольтных выключателей, генераторов, устройств заземления и прочего первичного и вторичного оборудования. Испытания максимально автоматизированы для ускорения процесса испытаний и уменьшения возможных ошибок. Широкий перечень дополнительных модулей значительно расширяют функционал системы.
    Описание

    Система комплексной проверки оборудования подстанций STS-5000 TD производства компании ISA (Италия) предназначена для автоматической проверки и электрических испытаний силовых трансформаторов, трансформаторов тока и напряжения, высоковольтных выключателей, устройств релейной защиты, устройств заземления и воздушных линий. Прибор STS-5000 TD позволяет проводить диагностику изоляции измерением тангенса угла диэлектрических потерь и емкости.

    От оператора требуется собрать схему измерений, ввести параметры объекта испытаний, допуски, используемые выходы прибора и нажать на кнопку запуска теста. Прибор автоматически проводит проверку с генерацией и измерением всех необходимых величин и записывает результаты в память. Результаты испытаний сохраняются в локальной памяти и могут быть переданы в ПК для хранения, анализа и формирования протокола.

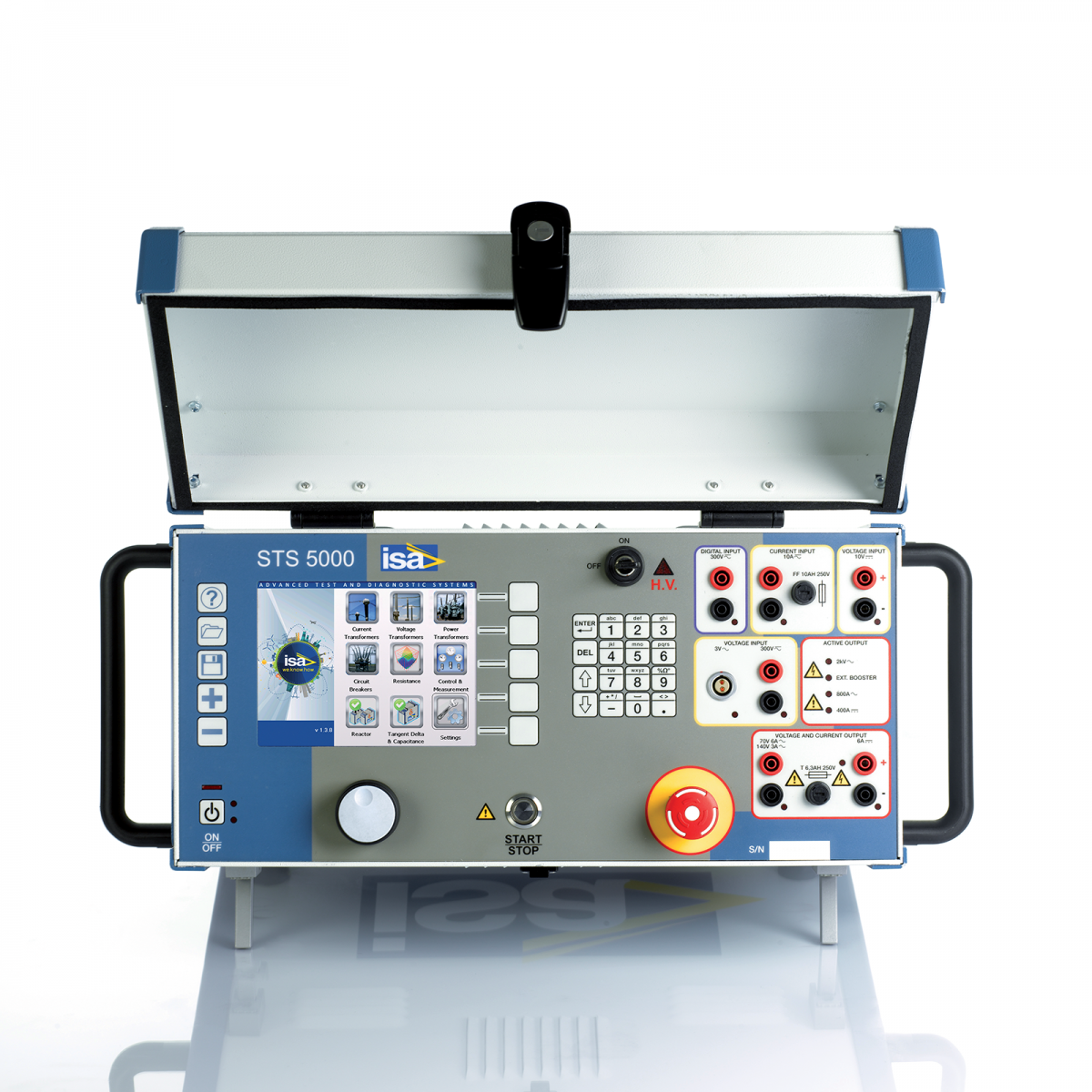

    Управление прибором STS-5000 осуществляется двумя способами:

    • без ПК посредством собственных органов управления и большого цветного ЖК-дисплея
    • при помощи ПК и программного обеспечения TDMS

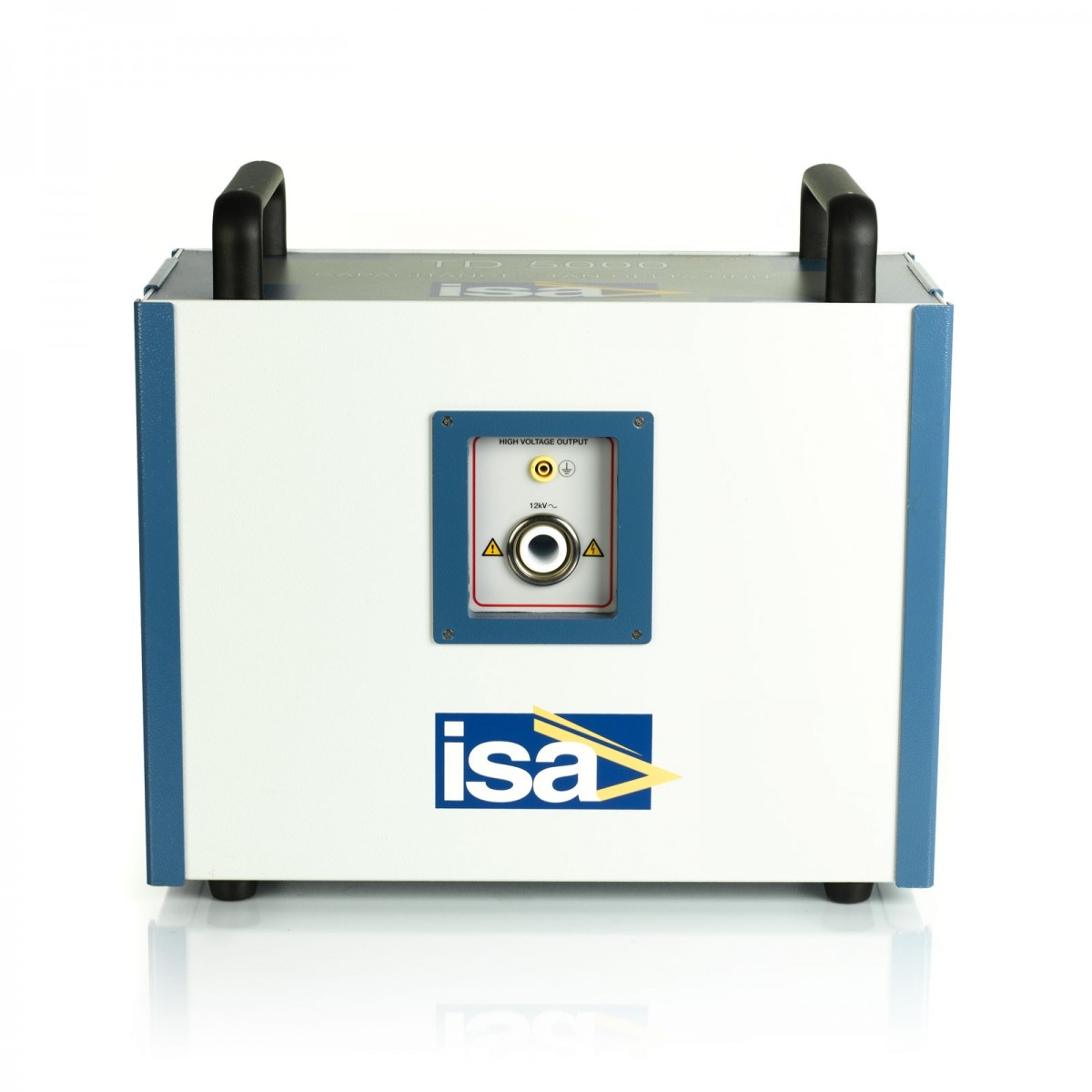

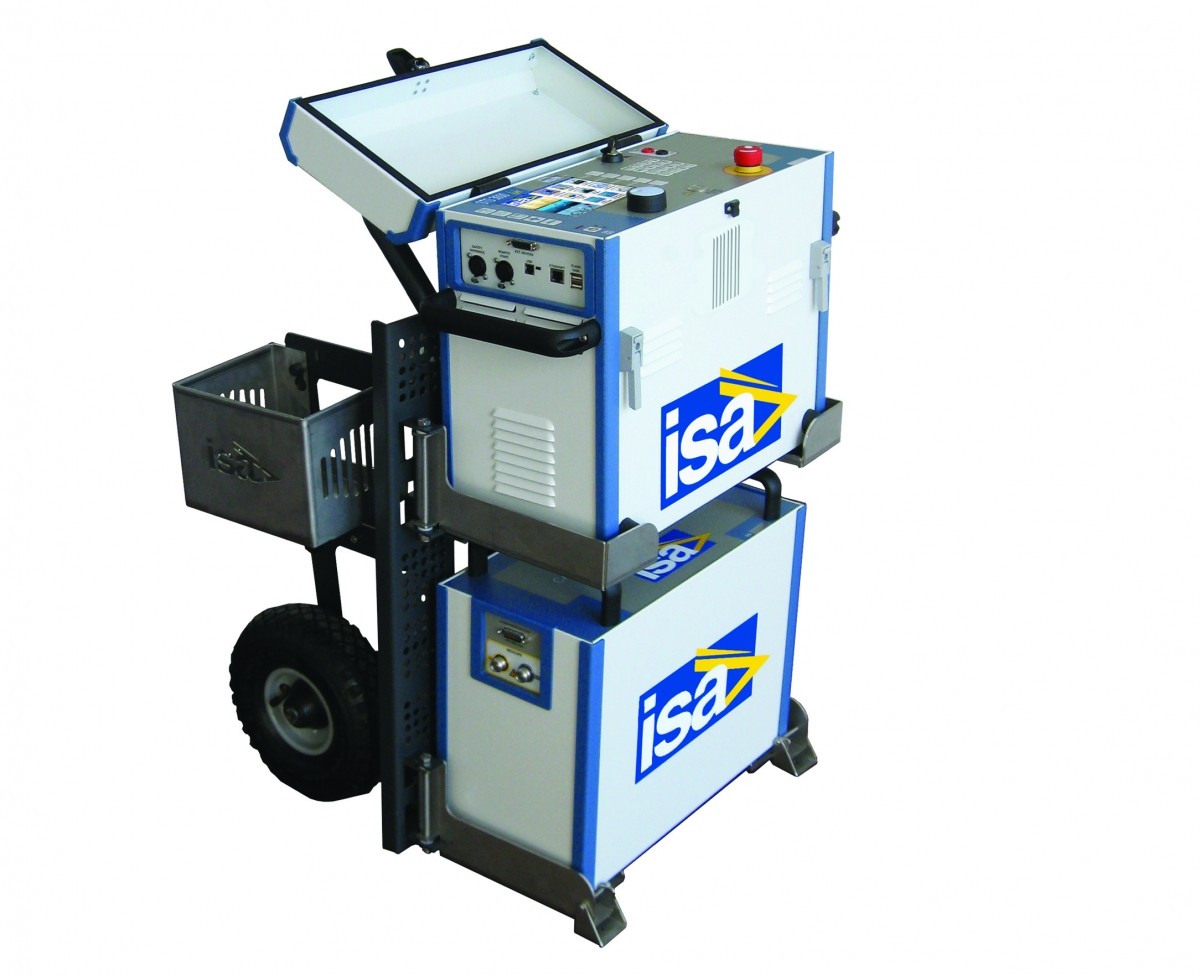

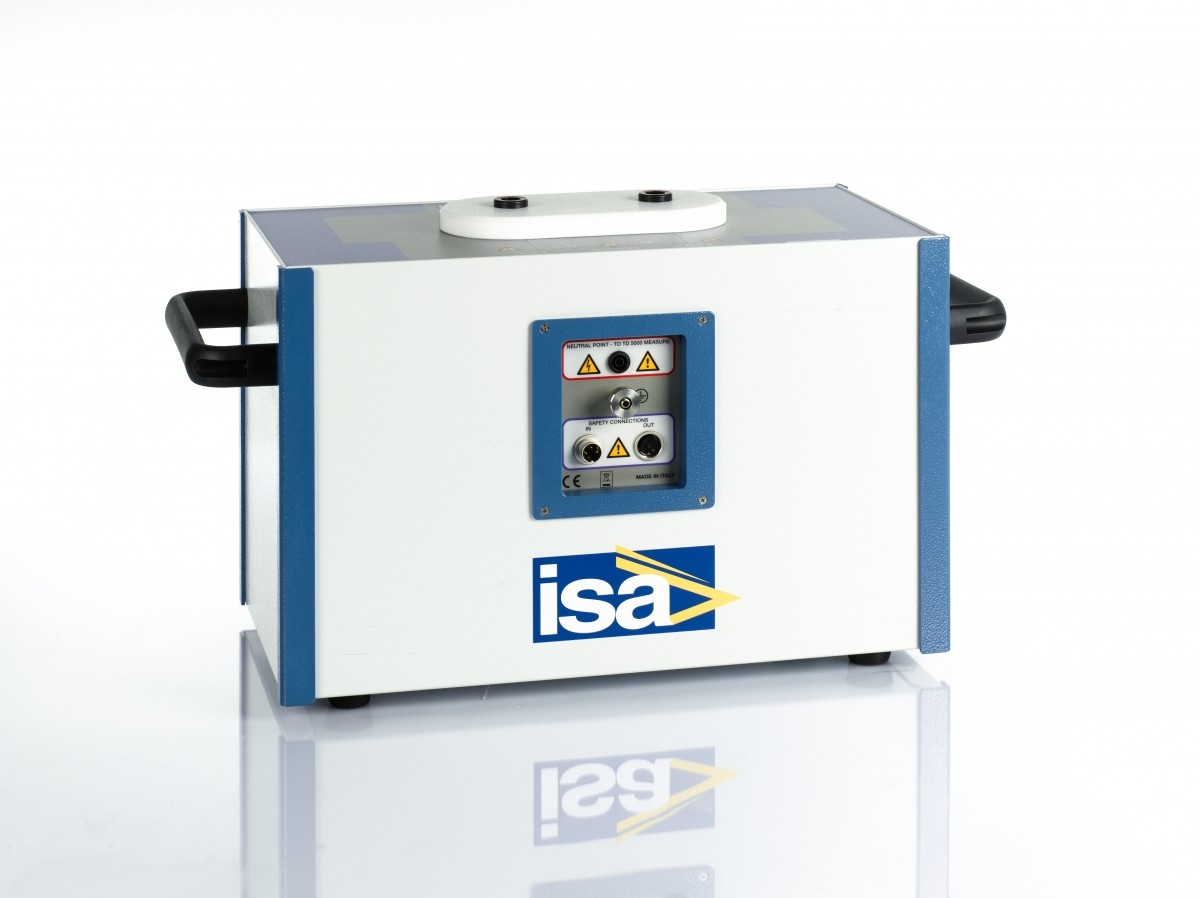

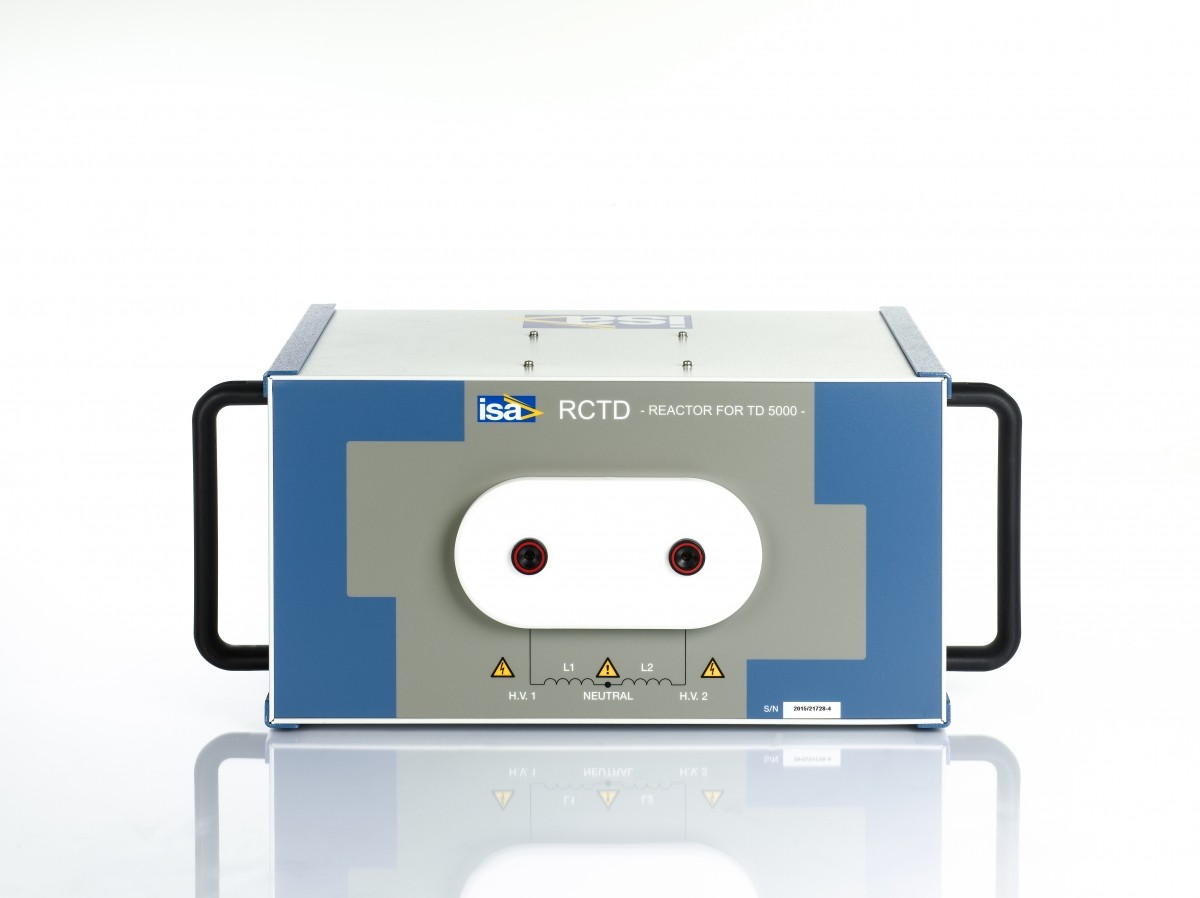

    Для измерения тангенса угла диэлектрических потерь и емкости трансформаторов STS 5000 используется совместно с модулем переменного напряжения TD5000. Модуль TD5000 генерирует напряжение до 12 кВ с возможностью изменения частоты генерации от 1 до 500 Гц. Оба блока и кабели для удобства транспортировки устанавливаются на тележку. Использование уникальных схемных решений и возможность проверки на частоте отличной от 50 Гц обеспечивают выполнение измерений с высокой точностью даже в самых сложных электромагнитных условиях.

    ПРОВЕРЯЕМЫЕ ПАРАМЕТРЫ

    Силовые трансформаторы:
    • Коэффициент трансформации
    • Омическое сопротивление обмоток (в том числе запись сопротивления в динамическом режиме при переключении РПН)
    • Ток холостого хода
    • Сопротивление короткого замыкания
    • Размагничивание магнитопровода
    • Определение группы соединения
    • Измерение тангенса угла диэлектрических потерь и емкости
    Трансформаторы тока:
    • Коэффициент трансформации
    • Коэффициент трансформации, полярность и сопротивление нагрузки повышенным переменным током
    • Сопротивление нагрузки вторичной стороны
    • Характеристика намагничивания
    • Сопротивление обмотки или нагрузки
    • Испытание повышенным напряжением
    • Проверка полярности
    • Измерение тангенса угла диэлектрических потерь и емкости
    Трансформаторы напряжения:
    • Коэффициент трансформации, полярность
    • Сопротивление нагрузки вторичной стороны
    • Коэффициент трансформации электронных трансформаторов
    • Испытание повышенным напряжением
    • Проверка полярности
    • Измерение тангенса угла диэлектрических потерь и емкости
    Высоковольтные выключатели:
    • Сопротивление контактов
    • Измерение тангенса угла диэлектрических потерь и емкости
    Генераторы и двигатели:
    • Измерение тангенса угла диэлектрических потерь и емкости объектов с высокой емкостью
    Максимальная токовая защита:
    • Времена срабатывания автоматических выключателей и устройств релейной защиты
    Устройства заземления:
    • Сопротивление заземления и удельное сопротивление грунта
    • Шаговое напряжение и напряжение грунта
    Воздушные Линии:
    • Измерение импеданса для расчета уставок реле дистанционной защиты

    ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

    STCS / STCS Plus – Коммутатор

    Коммутатор позволяет прибору STS 5000 проводить автоматическое измерение электромагнитных испытаний:

    • STCS: коэффициент трансформации, омическое сопротивление обмоток, сопротивление КЗ, ток ХХ на напряжении до 300 В
    • STCS Plus: коэффициент трансформации, ток ХХ, омическое сопротивление обмоток, сопротивление КЗ, размагничивание на напряжении до 500 В.
    • Измерения проводятся по всем трем фазам низкой и высокой стороны силового трансформатора. При испытаниях не требуются повторные подъемы персонала на трансформатор для перекоммутаций. Также коммутатор STCS может управлять работой РПН и делать проверки на всех отпайках.
    STDE – Модуль размагничивания Модуль позволяет провести размагничивание магнитопровода для получения верных результатов опыта ХХ или для снятия частотного отклика (FRA)
    Комплект измерение параметров заземления Комплект представляет собой набор аксессуаров для измерения сопротивления заземления, удельного сопротивления грунта, напряжения прикосновение и шага.
    PLCK – Модуль измерения полярности Модуль предназначен для измерения полярности подключения нагрузки вторичных цепей ТТ и ТН.
    BUX 2000/3000/5000  –  Нагрузочный трансформатор переменного тока  Нагрузочный трансформатор переменного тока BUX позволяет STS 5000 проводить тестирование первичным током до 2000/3000/7000 А. Трансформатор генерирует большой ток, на малом напряжении ,и передает измеряемые данные в STS 5000.
    STOIL  –  Ячейка для измерения тангенса дельта жидких диэлектриков Ячейка позволяет измерять тангенс угла диэлектрических потерь жидких диэлектриков , например трансформаторного масла. Ячейка подключается к блоку TD5000, результаты передаются на STS 5000.
    Технические характеристики

    Сильноточный выход переменного тока

    Выходной ток 800 А
    Макс. мощность 4800 ВА
    Погрешность измерения < (0,1% от изм. знач + 0,1% от диапазона)
    Максимальный ток с дополнительным модулем BUX 2000 А / 3000 А / 7000 А


    Сильноточный выход постоянного тока

    Выходной ток 400 А
    Макс. мощность 2600 Вт
    Погрешность измерения < (0,2% от изм. знач + 0,05% от диапазона)


    Высоковольтный выход переменного тока

    Выходное напряжение 2000 В
    Макс. мощность 2500 Вт
    Погрешность измерения

    < (0,05% от изм. знач + 0,05% от диапазона) типичное значение


    Слаботочный выход переменного тока

    Выходной ток 6 А / 3 А
    Выходное напряжение 70 В / 140 В
    Макс. мощность 360 ВА


    Слаботочный выход постоянного тока

    Выходной ток 6 А
    Выходное напряжение 65 В
    Макс. мощность 360 Вт


    Низковольтный выход переменного напряжения

    Выходной ток 140 В / 70 В
    Макс. мощность 420 ВА


    Общее для выходов тока и напряжения

    Диапазон частот 15 … 500 Гц
    Разрешение частоты 10 м Гц


    Измерительные входы

    Вход переменного тока 10 А < (0,05% от изм. знач + 0,05% от диапазона)
    Вход постоянного тока 10 А < (0,03% от изм. знач + 0,08% от диапазона)
    Вход переменного напряжения 1 300 В < (0,05% от изм. знач + 0,05% от диапазона)
    Вход переменного напряжения 2

    3 В < (0,03% от изм. знач + 0,08% от диапазона)

    Вход постоянного напряжения 10 В < (0,03% от изм. знач + 0,08% от диапазона)


    Измерение фазового угла

    Диапазон 0 – 360°
    Разрешение 0,01°
    Погрешность < 0,1°


    Дискретный вход

    Дискретные входы (количество) 1
    Параметры контакта «сухой»; под напряжением (AC, DC)
    Разрешение измерения времени 1 мс


    Дисплей

    Тип TFT LCD Цветной
    Разрешение 640 х 480
    Размер дисплея 132 х 99 мм


    Интерфейсы связи

    Ethernet Есть
    USB для подключения к ПК Есть
    USB для подключения USB-флеш-накопителя 2 шт


    Габаритные размеры и масса

    Габаритные размеры 450 х 400 х 230 мм
    Масса 29 кг


    Температурный диапазон

    Температура хранения -20 … 70° C
    Рабочая температура -10 … 55° C


    Измерение тангенса угла диэлектрических потерь

    Название модуля TD 5000
    Максимальное напряжение 12000 В
    Максимальный выходной ток 300 мА
    Частота 1 … 500 Гц
    Измерение полного сопротивления 1 кОм – 1400 МОм
    (0,5% от изм. знач)
    Измерение мощности 10 кВт/100 кВ /1 МВ
    (0,5% от изм. знач + 1 мВт)
    Габариты 440 х 345 х210 мм
    Масса 25 кг


    Измерение емкости (диапазон/погрешность)

    Диапазон 1 1 пФ – 5мкФ
    ± (0,1% от изм. знач + 0,1 пФ)
    Диапазон 2 5 мкФ – 200 мкФ
    ± (0,5% от изм. знач + 1 нФ)


    Измерение тангенса угла потерь

    Диапазон 1 0 - 10%
    (0,1% от изм. знач + 0,005%)
    Диапазон 2 0% - 100%
    (0,5% от изм. знач + 0,02%)
    Диапазон 3 > 100%
    (0,8% от изм. знач + 0,05%)


    Измерение индуктивности

    Диапазон 1 1 Гн – 10 кГн
    (0,5% от изм. знач.)
    Диапазон 2 100 Гн – 1 МГн
    (0,5% от изм. знач)
    Стандартная комплектация:
    • Универсальная система STS-5000
    • Модуль для измерения tan D и емкости TD-5000
    • Набор кабелей
    • Тележка
    • Универсальное программное обеспечение
    • Транспортный кейс
    • Транспортный кейс для кабелей
    • Руководство по эксплуатации
    • Свидетельство о первичной поверке
    • Гарантийный талон ГК «Энергоскан»

    Дополнительная комплектация:

    • Коммутатор STCS
    • Коммутатор STCS Plus
    • Модуль размагничивания STDE
    • Ячейка для измерения tan D жидких диэлектриков
    • Комплект для проверки устройств заземления
    • Цифровой датчик температуры
    • Проблесковый маячок
    • Внешняя кнопка разрешения запуска испытания
    • Модуль калибровки
    • Токовые клещи
