STCS PLUS Коммутатор

    Модуль коммутатора является опцией для систем STS-5000 TD/STS-4000 TD и предназначен для коммутации сигналов для измерения электрических параметров трансформатора с трёхфазным подключением к высокой и низкой стороне трансформатора.
    Описание

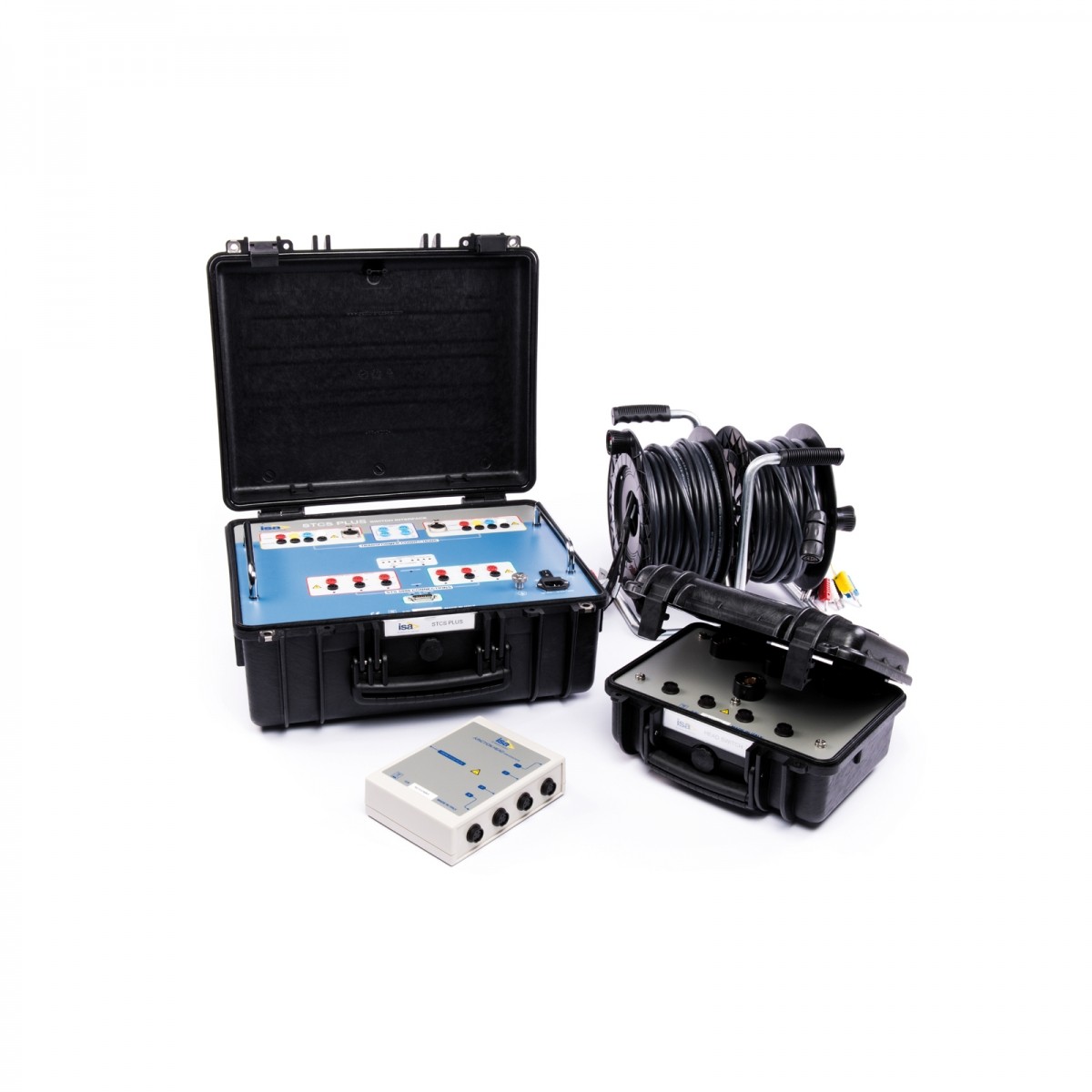

    Модуль коммутатора STCS PLUS, производства компании ISA (Италия), предназначен для коммутации сигналов с прибора STS для измерения электрических параметров трансформатора с трехфазным подключением к высокой и низкой стороне силового трансформатора. Данный модуль позволяет значительно сократить время необходимое на переподключения, а также исключить ошибки при переключениях.

    При помощи модуля STCS PLUS можно выполнить следующие испытания с трехфазным подключением:

    - Измерение тока и потерь холостого хода

    - Измерение коэффициента трансформации

    - Измерение омического сопротивления обмоток

    - Измерение омического сопротивления обмоток в динамическом режиме (DMR)

    - Измерение сопротивления короткого замыкания

    - Определение схемы и группы соединения обмоток

    - Проведение размагничивание трансформатора



    Особенности:

    • Автоматизация процесса испытаний
    • Автоматическое закорачивание низкой стороны трансформатора при измерении сопротивления короткого замыкания
    • Подключение ко всем фазам высокой и низкой стороны силового трансформатора
    • Управление переключением РПН
    • Автоматическое размагничивание трансформатора
    • Максимальное напряжение 400 В (АС/DC)
    • Максимальный ток 6 А (АС/DC)



    Стандартная комплектация модуля STCS PLUS:

    • Модуль STCS PLUS*
    • Комплект кабелей
    • Модули подключения к высокой и низкой стороне
    • Транспортный кейс для кабелей
    • Гарантийный талон ГК «Энергоскан»

    *Примечание: необходимо использовать в комплекте с системой STS

    Стандартная комплектация комплекса STCS PLUS:

    • Модуль STCS*
    • Комплект кабелей
    • Модули подключения к высокой и низкой стороне
    • Транспортный кейс для кабелей
    • Гарантийный талон ГК «Энергоскан»

    *Примечание: необходимо использовать в комплекте с системой STS
