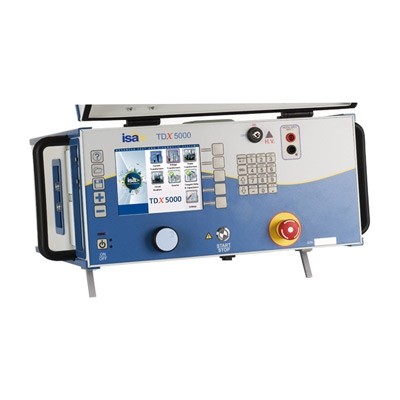

TDX-5000 Система измерения тангенса угла потерь и емкости

    Система TDX-5000 предназначена для измерения тангенса угла диэлектрических потерь и емкости трансформаторов и другого электротехнического оборудования на напряжении до 12 кВ. Высоковольтная и измерительная часть находятся в одном корпусе со встроенным блоком управления испытанием. Высокая автоматизация прибора TDX-5000 позволяет ускорить процесс испытаний и уменьшить количество возможных ошибок. Высокая помехозащищенность.
    Описание

    TDX-5000 - система измерения тангенса угла диэлектрических потерь и емкости производства компании ISA (Италия). Прибор предназначен для проведения диагностики изоляции трансформаторов и другого электротехнического оборудования.

    Уникальность TDX-5000 заключается в том, что блок управления, высоковольтный и измерительные блоки находятся в одном корпусе. Высокое напряжение полностью изолировано от токоведущих частей и корпуса, поэтому прибор не требует дополнительных изолирующих подставок во время измерений. Высоковольтный кабель, поставляемый в комплекте с прибором, также изолирован на напряжении до 15 кВ и его не нужно вывешивать на изолирующих стойках.

    Система TDX-5000 полностью автоматическая, а управление ею осуществляется при помощи дисплея, клавиатуры и многофункциональной кнопки. Результаты измерений сохраняются во внутреннюю память или на USB флеш накопитель. Также существует возможность управления прибором при помощи программного обеспечения PADS (входит в TDMS).

    При измерении тангенса угла потерь изоляции объектов с высокой емкостью, таких как двигатели и генераторы, в комплекте с прибором используется опция компенсирующего реактора RCDT.

    Система TDX-5000 может использоваться для измерения тангенса угла диэлектрических потерь трансформаторного масла. Для этого необходимо использовать ячейку для измерений масла STOIL.

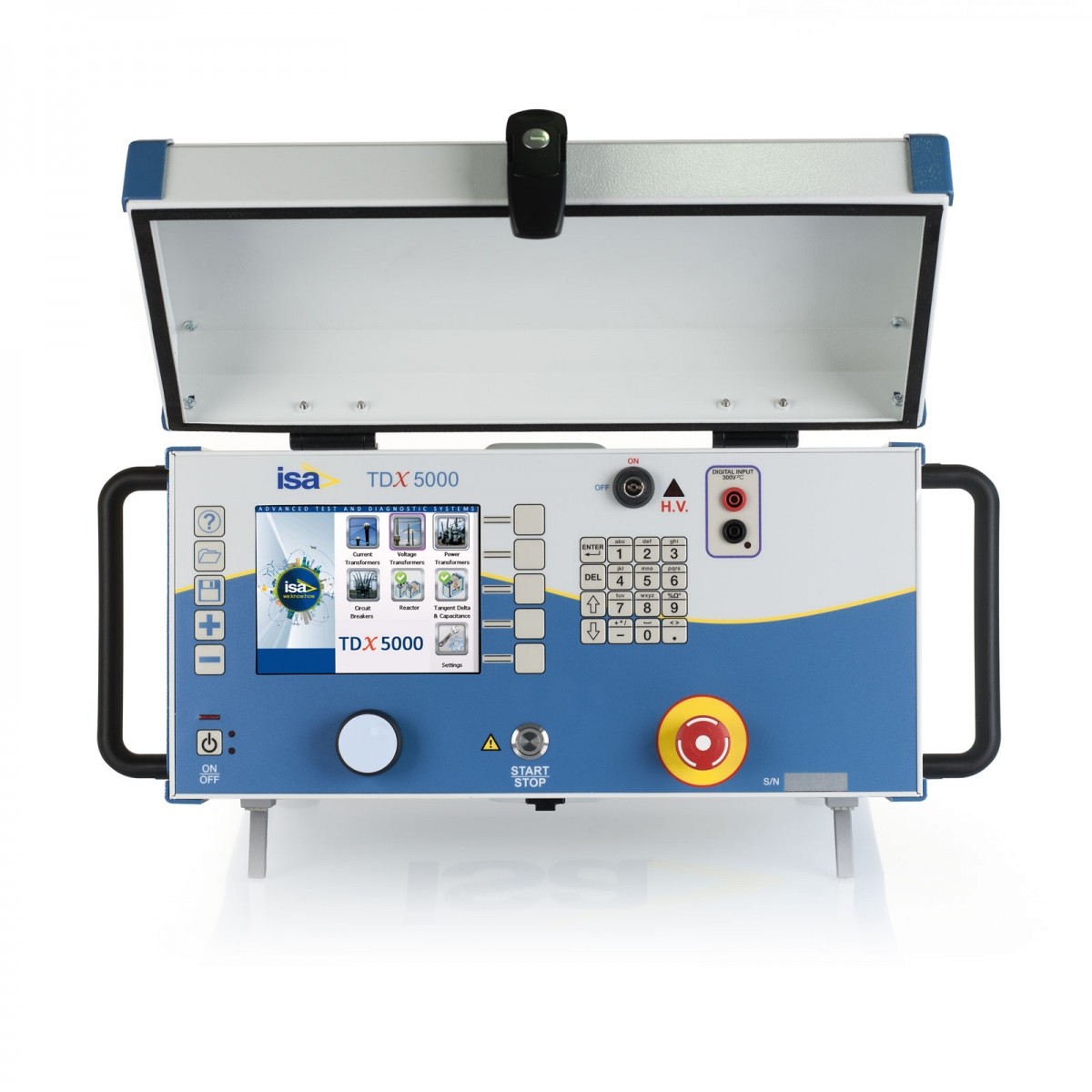

    Прибор выполнен в алюминиевом корпусе с ручками. Для удобства транспортировки TDX-5000 можно установить на специальную тележку с большими колесами.



    Функциональные особенности TDX-5000

    • Полностью автоматический процесс измерений
    • Возможность измерения тангенса угла диэлектрических потерь, емкости и потерь холостого хода/тока возбуждения
    • Испытание электродвигателей и генераторов
    • Изменяемая частота: 1- 500 Гц
    • Выходное напряжение до 12 кВ
    • Компактный и легкий
    • Запатентованная технология измерения тангенса угла потерь и емкости
    • Возможность управления с ПК Интерфейсы связи USB и Ethernet
    Технические характеристики



    Измерение тангенса угла диэлектрических потерь
    Максимальное напряжение 12000 В
    Максимальный выходной ток 300 мА
    Частота 1 … 500 Гц

    Измерение емкости (диапазон/погрешность)

    Диапазон 1





    Диапазон 2





    1 пФ – 5мкФ

    ± (0,1% от изм. знач + 0,1 пФ)



    5 мкФ – 200 мкФ

    ± (0,5% от изм. знач + 1 нФ)

    Измерение тангенса угла потерь



    Диапазон 1



    Диапазон 2



    Диапазон 3





    0 - 10%

    (0,1% от изм. знач + 0,005%)

    0% - 100%

    (0,5% от изм. знач + 0,02%)

    > 100%

    (0,8% от изм. знач + 0,05%)

    Измерение полного сопротивления

     1 кОм – 1400 МОм

    (0,5% от изм. знач)

    Измерение мощности

     10 кВт/100 кВ /1 МВ

    (0,5% от изм. знач + 1 мВт)

    Измерение индуктивности



    Диапазон 1



    Диапазон 2





    1 Гн – 10 кГн

    (0,5% от изм. знач.)

    100 Гн – 1 МГн

    (0,5% от изм. знач)

    Дисплей

    Тип

    TFT LCD Цветной

    Разрешение

    640 х 480
    Размер дисплея

    132 х 99 мм

    Интерфейсы связи

    Ethernet Есть

    USB для подключения к ПК

    Есть

    USB для подключения USB-флеш-накопителя

    2 шт

    Температурный диапазон

    Температура хранения  - 20 … 70 °С
    Рабочая температура  -10 … 55 °С
      Габаритные размеры и масса

    Габаритные размеры

    450 х 530 х215 мм

    Масса

    39 кг







    Стандартная комплектация TDX-5000





    • Система TDX-5000
    • Набор кабелей
    • Универсальное программное обеспечение TDMS
    • Транспортный кейс
    • Транспортный кейс для кабелей
    • Руководство по эксплуатации
    • Свидетельство о первичной поверке
    • Гарантийный талон ГК «Энергоскан»




    Дополнительная комплектация TDX-5000
