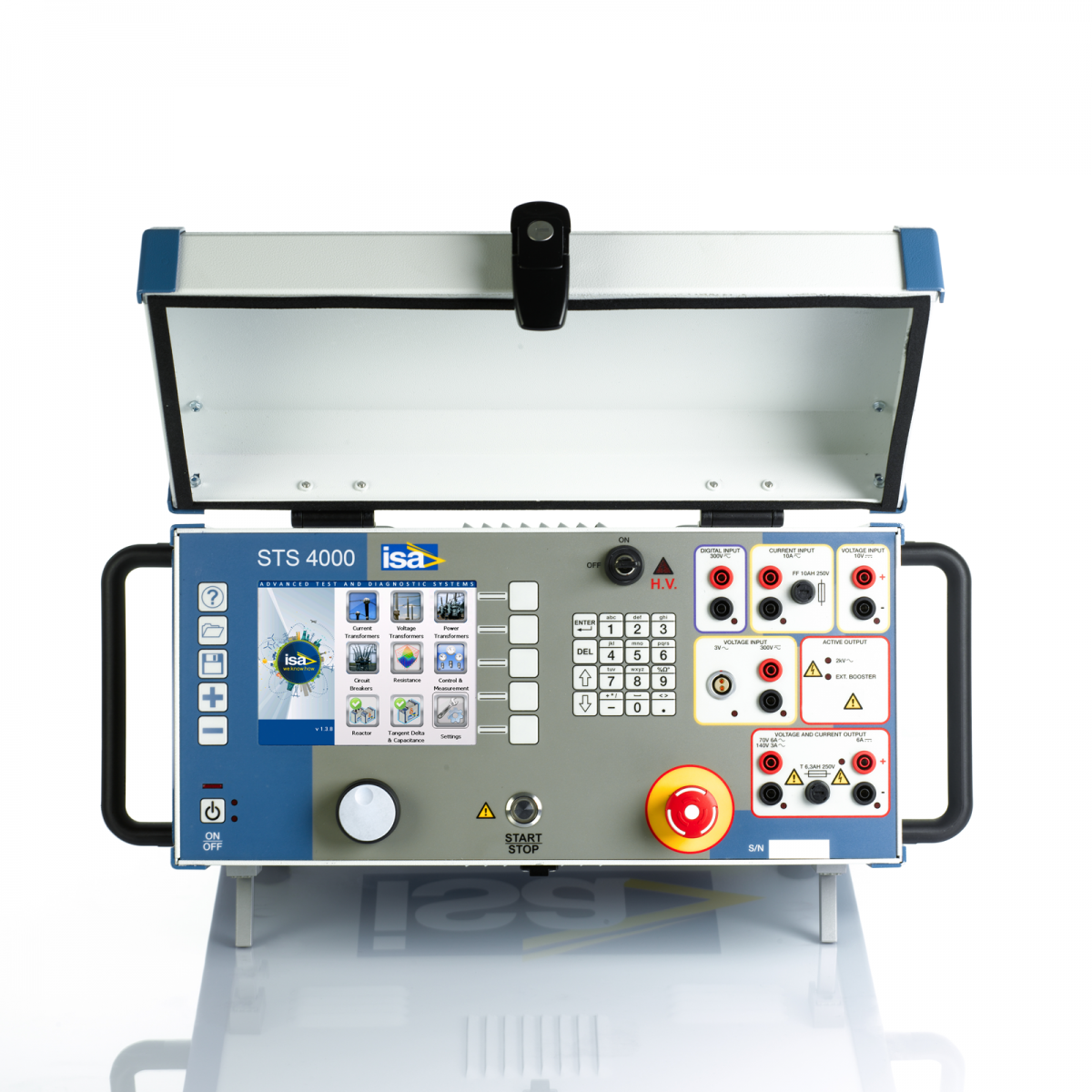

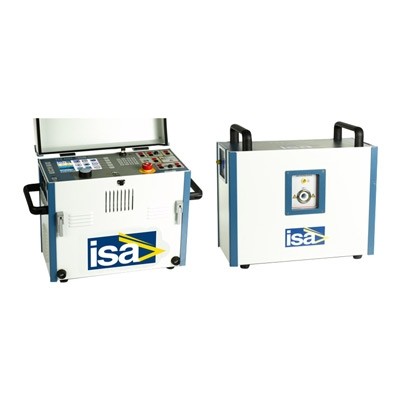

STS 4000 TD Система комплексной проверки трансформаторов и оборудования подстанций

    Система STS-4000 TD предназначена для проверки и электрических испытаний силовых трансформаторов, трансформаторов тока, трансформаторов напряжения, высоковольтных выключателей, генераторов, устройств заземления и прочего первичного и вторичного оборудования. Высокая автоматизация прибора STS-4000 позволяет ускорить процесс испытаний и уменьшить количество возможных ошибок. Комбинирование прибора STS-4000 совместно с дополнительными модулями позволяет значительно расширить функционал системы.

    STS-4000 TD  - система комплексной проверки оборудования подстанций производства компании ISA (Италия) предназначена для проведения автоматических комплексных электромагнитных и диэлектрических испытаний силовых трансформаторов, трансформаторов тока (ТТ) и напряжения (ТН). Также прибор позволяет проводить ряд испытаний высоковольтных выключателей, устройств релейной защиты, устройств заземления и воздушных линий.

    Отличием системы STS-4000 от STS-5000 является отсутствие в STS-4000 сильноточных выходов 800 А переменного тока и 400 А постоянного тока, а соответственно и невозможность провести без данных выходов ряд проверок ТТ и ТН.

    От оператора требуется собрать схему измерений, ввести параметры объекта испытаний, допуски, выбрать необходимое испытание и нажать на кнопку запуска теста. Прибор автоматически проводит испытание с генерацией и измерением всех необходимых величин и записывает результаты в память. Результаты испытаний сохраняются в локальной памяти и могут быть переданы в ПК для хранения, анализа и формирования протокола.

    Управление прибором STS-4000 осуществляется двумя способами:

    - без ПК: посредством собственных органов управления и большого цветного ЖК-дисплея,

    - при помощи ПК и программного обеспечения TDMS.

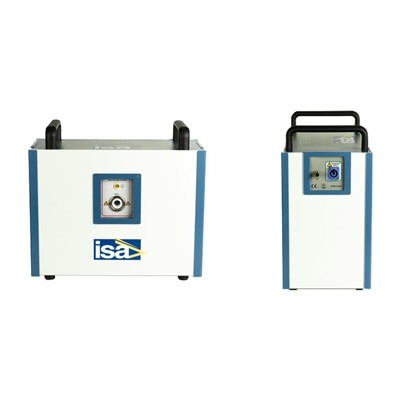

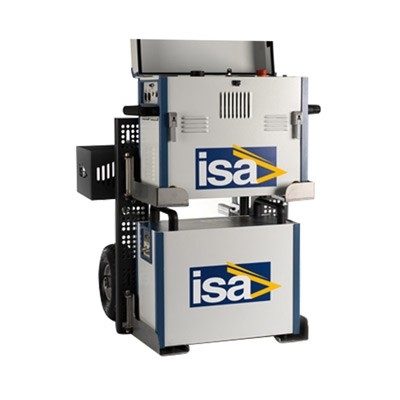

    TD-5000 – модуль, используемый совместно с прибором STS-5000 для измерения тангенса угла диэлектрических потерь и емкости трансформаторов. Модуль генерирует напряжение до 12 кВ с возможностью изменения частоты генерации от 1 до 500 Гц. Оба блока и кабели для удобства транспортировки устанавливаются на тележку. Использование уникальных схемных решений и возможность проверки на частоте отличной от 50 Гц обеспечивают выполнение измерений с высокой точностью даже в самых сложных электромагнитных условиях.

    Силовые трансформаторы

    -Коэффициент трансформации,

    - Омическое сопротивление обмоток (в том числе запись сопротивления в динамическом режиме при переключении РПН)

    - Ток холостого хода

    - Сопротивление короткого замыкания

    -Размагничивание магнитопровода

    - Определение схемы и группы соединения обмоток

    - Измерение тангенса угла диэлектрических потерь и емкости

    Трансформаторы тока

    - Коэффициент трансформации (методом тока), только с опцией BUX;

    - Коэффициент трансформации (методом напряжения)

    - Сопротивление нагрузки вторичной стороны

    - Характеристика намагничивания

    - Сопротивление обмотки,

    - Испытание повышенным напряжением вторичных цепей

    - Измерение тангенса угла диэлектрических потерь и емкости

    Трансформаторы напряжения

    - Коэффициент трансформации, полярность

    - Сопротивление нагрузки вторичной стороны,

    - Коэффициент трансформации электронных трансформаторов


     - Испытание повышенным напряжением

    - Измерение тангенса угла диэлектрических потерь и емкости

    Высоковольтные выключатели

     - Измерение тангенса угла диэлектрических потерь и емкости
    Генераторы и двигатели  - Измерение тангенса угла диэлектрических потерь и емкости объектов с высокой емкостью
    Устройства заземления  - Сопротивление заземления и удельное  сопротивление грунта   - Шаговое напряжение и напряжение грунта

    Воздушные Линии

    - Измерение импеданса для  расчета уставок  реле дистанционной защиты



    ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:

    STCS / STCS Plus -Коммутатор

    Коммутатор позволяет прибору STS 5000 проводить электромагнитные испытания в автоматическом режиме:

    - STCS: коэффициент трансформации, омическое сопротивление обмоток, сопротивление КЗ, ток ХХ на напряжении до 300 В

    - STCS Plus: коэффициент трансформации, ток ХХ, омическое сопротивление обмоток, сопротивление КЗ, размагничивание на напряжении до 400 В.

    Измерения проводятся по всем трем фазам низкой и высокой стороны силового трансформатора.   При испытаниях не требуются повторные подъемы персонала на трансформатор для перекоммутаций.  Также коммутатор STCS может управлять работой РПН и делать проверки на всех ответвлениях.



    STDE – Модуль размагничивания  Модуль позволяет провести размагничивание магнитопровода для получения верных результатов опыта ХХ или для снятия частотного отклика (FRA)



    20 A DC STCS – Усилитель тока

     Модуль позволяет проводить измерения сопротивления обмоток трансформатора при помощи коммутатора STCS/STCS Plus постоянным током до 20 А



     Комплект «Заземление»  Комплект представляет собой набор аксессуаров для измерения сопротивления заземления и удельного сопротивления грунта.



     Комплект «Напряжение шага и прикосновения»  Комплект представляет собой набор аксессуаров для измерения сопротивления заземления, удельного сопротивления грунта и напряжения прикосновение и шага.



    Комплект «Импеданс линии»  Комплект представляет собой набор аксессуаров для измерения импеданса линии.

    PLCK – Модуль измерения полярности

     Модуль предназначен для измерения полярности подключения нагрузки вторичных цепей ТТ и ТН.

    BUX 2000/3000/5000-Нагрузочный трансформатор переменного тока

     Нагрузочный трансформатор переменного тока BUX позволяет STS-5000 проводить испытание первичным током до 2000/3000/7000 А. Трансформатор генерирует большой ток на малом напряжении и передает измеряемые данные в STS5000.



    STOIL - Ячейка для измерения тангенса потерь масла Ячейка позволяет измерять тангенс угла диэлектрических потерь жидких диэлектриков , например трансформаторного масла. Ячейка подключается к блоку TD-5000, результаты передаются на STS-5000.
    RCDT – Компенсирующий реактор  Модуль компенсирующего реактора для измерения тангенса угла диэлектрических потерь и емкости вращающихся машин







    Высоковольтный выход переменного тока

    Выходное напряжение 2000 В
    Макс. мощность 2500 Вт
    Погрешность измерения < (0,05% от изм. знач + 0,05% от диапазона) типичное значение


    Слаботочный выход переменного тока

    Выходной ток 6 А / 3 А
    Выходное напряжение 70 В / 140 В
    Макс. мощность 360 ВА


    Слаботочный выход постоянного тока

    Выходной ток 6 А
    Выходное напряжение 65 В
    Макс. мощность

    360 Вт


    Низковольтный выход переменного напряжения

    Выходной ток 140 В / 70 В
    Макс. мощность 420 ВА


    Общее для выходов тока и напряжения

    Диапазон частот 15 … 500 Гц
    Разрешение частоты 10 м Гц


    Измерительные входы

    Вход переменного тока 10 А
    < (0,05% от изм. знач + 0,05% от диапазона)
    Вход постоянного тока 10 А
    < (0,03% от изм. знач + 0,08% от диапазона)
    Вход переменного напряжения 1 300 В
    < (0,05% от изм. знач + 0,05% от диапазона)
    Вход переменного напряжения 2 3 В
    < (0,03% от изм. знач + 0,08% от диапазона)
    Вход постоянного напряжения 10 В
    < (0,03% от изм. знач + 0,08% от диапазона)


    Измерение фазового угла

    Диапазон 0 – 360°
    Разрешение 0,01°
    Погрешность < 0,1°


    Дискретный вход

    Дискретные входы (количество) 1
    Параметры контакта «сухой»; под напряжением (AC, DC)
    Разрешение измерения времени 1 мс


    Дисплей

    Тип TFT LCD Цветной
    Разрешение 640 х 480
    Размер дисплея 132 х 99 мм


    Интерфейсы связи

    Ethernet Есть
    USB для подключения к ПК Есть
    USB для подключения USB-флеш-накопителя 2 шт


    Габаритные размеры и масса

    Габаритные размеры 450 х 400 х230 мм
    Масса 29 кг


    Температурный диапазон

    Температура хранения -20 … 70° C
    Рабочая температура -10 … 55° C


    Измерение тангенса угла диэлектрических потерь

    Название модуля TD 5000
    Максимальное напряжение 12000 В
    Максимальный выходной ток 300 мА
    Частота 1 … 500 Гц
    Измерение полного сопротивления 1 кОм – 1400 МОм
    (0,5% от изм. знач)
    Измерение мощности 10 кВт/100 кВ /1 МВ
    (0,5% от изм. знач + 1 мВт)
    Габариты 440 х 345 х210 мм
    Масса 25 кг


    Измерение емкости (диапазон/погрешность)

    Диапазон 1 1 пФ – 5мкФ
    ± (0,1% от изм. знач + 0,1 пФ)
    Диапазон 2 5 мкФ – 200 мкФ
    ± (0,5% от изм. знач + 1 нФ)


    Измерение тангенса угла потерь

    Диапазон 1 0 - 10%
    (0,1% от изм. знач + 0,005%)
    Диапазон 2 0% - 100%
    (0,5% от изм. знач + 0,02%)
    Диапазон 3 > 100%
    (0,8% от изм. знач + 0,05%)


    Измерение индуктивности

    Диапазон 1 1 Гн – 10 кГн
    (0,5% от изм. знач.)
    Диапазон 2 100 Гн – 1 МГн
    (0,5% от изм. знач)
    Стандартная комплектация
    • Универсальная система STS-4000
    • Модуль для измерения tan D и емкости TD-5000
    • Комплект кабелей
    • Тележка
    • Универсальное программное обеспечение
    • Транспортный кейс
    • Транспортный кейс для кабелей
    • Руководство по эксплуатации
    • Свидетельство о первичной поверке
    • Гарантийный талон ГК «Энергоскан»

    Дополнительная комплектация

    • Коммутатор STCS
    • Коммутатор STCS Plus
    • Модуль размагничивания STDE
    • Ячейка для измерения tan D жидких диэлектриков
    • Комплект «Заземление»
    • Комплект «Напряжение прикосновения и шага»
    • Комплект «Импеданс линии»
    • Цифровой датчик температуры и влажности
    • Проблесковый маячок
    • Внешняя кнопка разрешения запуска испытания
    • Модуль калибровки TD-5000
    • Токоизмерительные клещи
    • Нагрузочный трансформатор BUX 2000/3000/5000
    • PADS – программа управления прибором с ПК (3 версии)
    • Усилитель 20 A DC STCS
