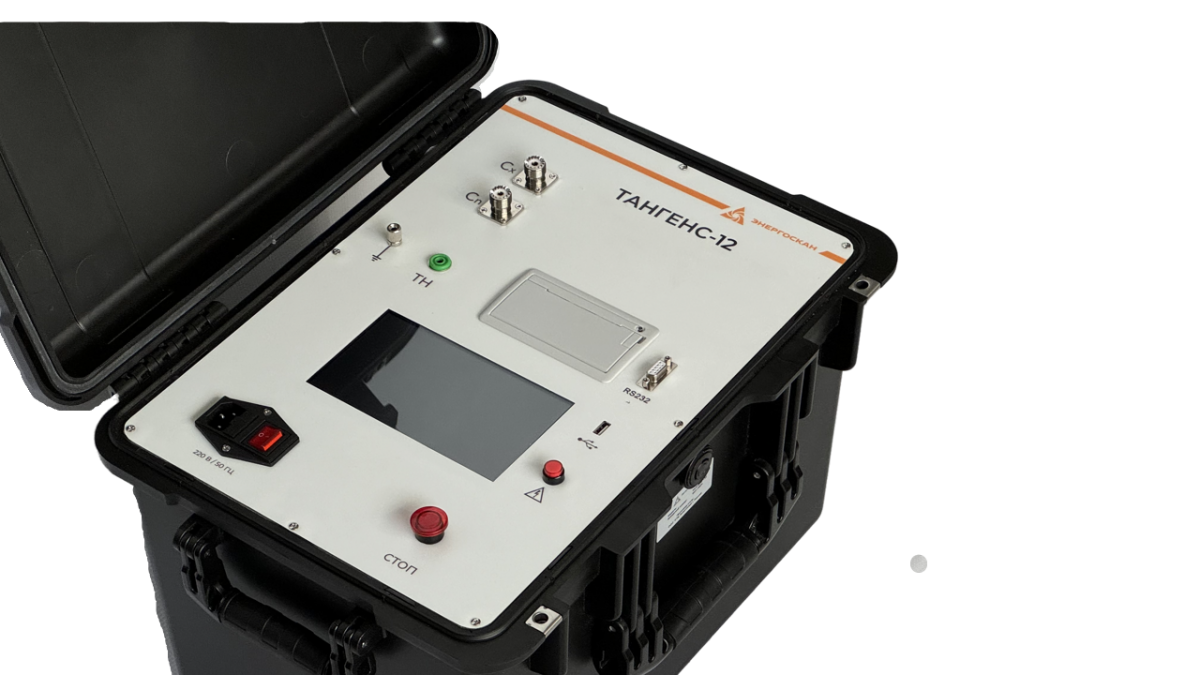

Tангенс-12 Измеритель тангенса угла диэлектрических потерь и емкости

Назначение и область применения

Прибор Тангенс-12 производства компании «Энергоскан» предназначен для измерения тангенса угла диэлектрических потерь (tgd) и ёмкости изоляции трансформаторов и других электротехнических объектов при подаче напряжения переменного тока до 12 кВ. Измерение тангенса дельта и ёмкости является обязательной процедурой при периодических, приёмо-сдаточных и пусконаладочных испытаниях, а также при комплексных обследованиях силовых трансформаторов и вводов классом напряжения 110 кВ и выше.

Прибор используется в составе передвижных электротехнических лабораторий (в том числе ЭТЛ серии СКАН производства Энергоскан), а также как переносной измеритель в составе комплекта приборов для выездной диагностики.

Какие задачи решает

• Оценка состояния изоляции обмоток и вводов силовых трансформаторов — измерение tgd и ёмкости по основным (заводским) и дополнительным зонам изоляции. Результаты сравниваются с заводскими значениями для выявления увлажнения, загрязнения или старения изоляции.

• Контроль изоляции при вводе оборудования в эксплуатацию — приёмо-сдаточные испытания трансформаторов, реакторов, вводов, измерительных трансформаторов после монтажа или ремонта.

• Периодическая диагностика в рамках регламентного обслуживания — плановые измерения в соответствии с РД 34.45-51.300-97, Сто 34.01-23.1-001-2017. Объем и Нормы Испытаний электрооборудования, ПУЭ (Правила устройства электроустановок и требованиями эксплуатирующей организации.

• Углублённый анализ проблемного оборудования — индикация активных диэлектрических потерь предоставляет дополнительные данные, когда стандартного значения tgd недостаточно для принятия решения.

• Экспресс-анализ трансформаторного масла — при подключении опциональной измерительной ячейки прибор позволяет выполнить измерение tgd масла прямо на объекте, без транспортировки проб в лабораторию. Ячейка обеспечивает нагрев пробы и проведение испытаний. Это позволяет оценить влажность твёрдой изоляции по серии измерений при двух различных температурах обмоток и масла.

Особенности эксплуатации

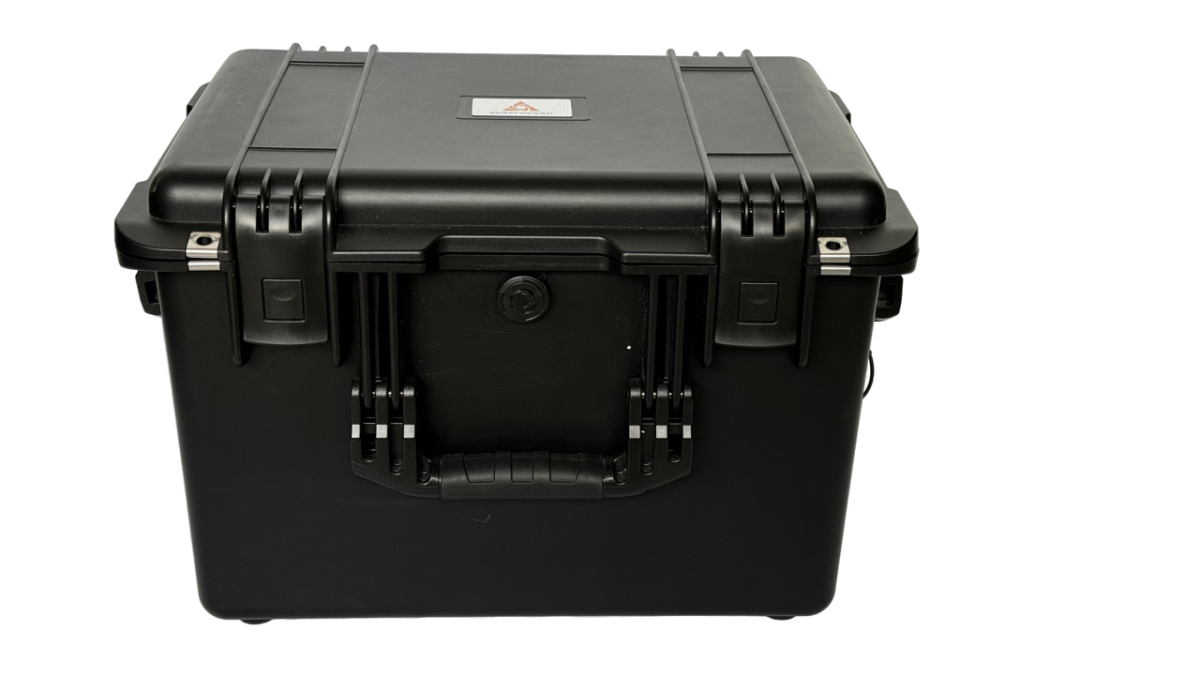

• Транспортировка и развёртывание. Блок управления, высоковольтный и измерительный блоки — в одном ударопрочном кейсе (520×360×340 мм, 26 кг). Нет межблочных соединений, нет времени на сборку: открыл кейс — прибор готов к подключению. Компактность позволяет работать из передвижной ЭТЛ на базе легкового автомобиля в составе переносного комплекта приборов.

• Подключение и безопасность. Измерения выполняются по схемам UST (прямая схема, незаземлённый объект), GST (прямая схема, заземлённый объект) и GSTg (заземлённый объект с экранированием участка). Во всех трёх схемах внешние элементы заземлены — изолирующие подставки не нужны. Перед подачей напряжения прибор автоматически проверяет заземление и правильность сборки схемы. ВВ-кабель с двойным экраном (12 м, в комплекте) снижает влияние токов утечки и коронирования.

• Измерение. На действующих подстанциях — на частотах 47,5/52,5 или 45/55 Гц с аппаратной фильтрацией помехи 50 Гц. В лабораторных условиях — на стандартной частоте 50 Гц. Схема GSTg позволяет измерить несколько зон изоляции за одно подключение, без перекоммутации проводов. Прибор дополнительно индицирует активные диэлектрические потери — для углублённого анализа проблемного оборудования.

• Фиксация результатов. Цветной сенсорный экран с антибликовым покрытием, энергонезависимая память на 200 измерений, встроенный термопринтер, USB-накопитель. Протокол можно распечатать и подписать прямо на объекте. Связь с ПК — RS232.

Ключевые преимущества

• Достоверный результат на действующих подстанциях — за счёт измерения на частотах 47,5/52,5 и 45/55 Гц, без дополнительных экранов и охранных колец.

• Развёртывание за минуты — за счёт моноблочной конструкции (520×360×340 мм, 26 кг), без сборки из отдельных блоков.

• Безопасность оператора — за счёт схем UST/GST/GSTg с заземлёнными внешними элементами и встроенного контроля заземления.

• Измерение нескольких зон изоляции за одно подключение — за счёт схемы GSTg, без перекоммутации проводов.

• Исключение ошибок сборки — за счёт автоматической проверки схемы подключения до подачи испытательного напряжения.

• Отсутствие погрешности от токов утечки — за счёт ВВ-кабеля с двойным экраном (12 м).

• Автономная фиксация и печать протокола на объекте — за счёт сенсорного антибликового дисплея, термопринтера, USB и памяти на 200 измерений.

• Экспресс-анализ tgd масла на объекте — за счёт опциональной измерительной ячейки с нагревом пробы.

Когда выбрать Тангенс-12

Тангенс-12 — оптимальный выбор для лабораторий, где измерение тангенса дельта и ёмкости выполняется специализированным прибором, а сопротивление изоляции измеряется отдельным мегаомметром. Выходное напряжение до 12 кВ перекрывает все стандартные программы испытаний трансформаторов и вводов.

Если помимо tgd и ёмкости требуется измерение сопротивления изоляции, индекса поляризации (PI) и коэффициента абсорбции (Кабс) одним прибором без переключения проводов — смотрите Тангенс-10R.
