Отличительной чертой измерителя «Тангенс-2000», является его принципиально более высокая помехозащищённость, обеспечиваемая наличием внутреннего генератора испытательного напряжения с частотой, отличной от промышленной. Этот подход позволяет достигать точных измерений даже в условиях высоких помех на оборудовании и обнаруживать минимальные изменения параметров изоляции контролируемого объекта при его периодическом контроле.
Прибор является функционально полным изделием, не требующим дополнительного оборудования.
Безопасность работы с прибором гарантируется отсутствием гальванической связи между блоком управления и высоковольтными цепями измерителя. Обмен информацией между блоками преобразователя и управления осуществляется по радиоканалу, что дополнительно повышает уровень безопасности в процессе работы.

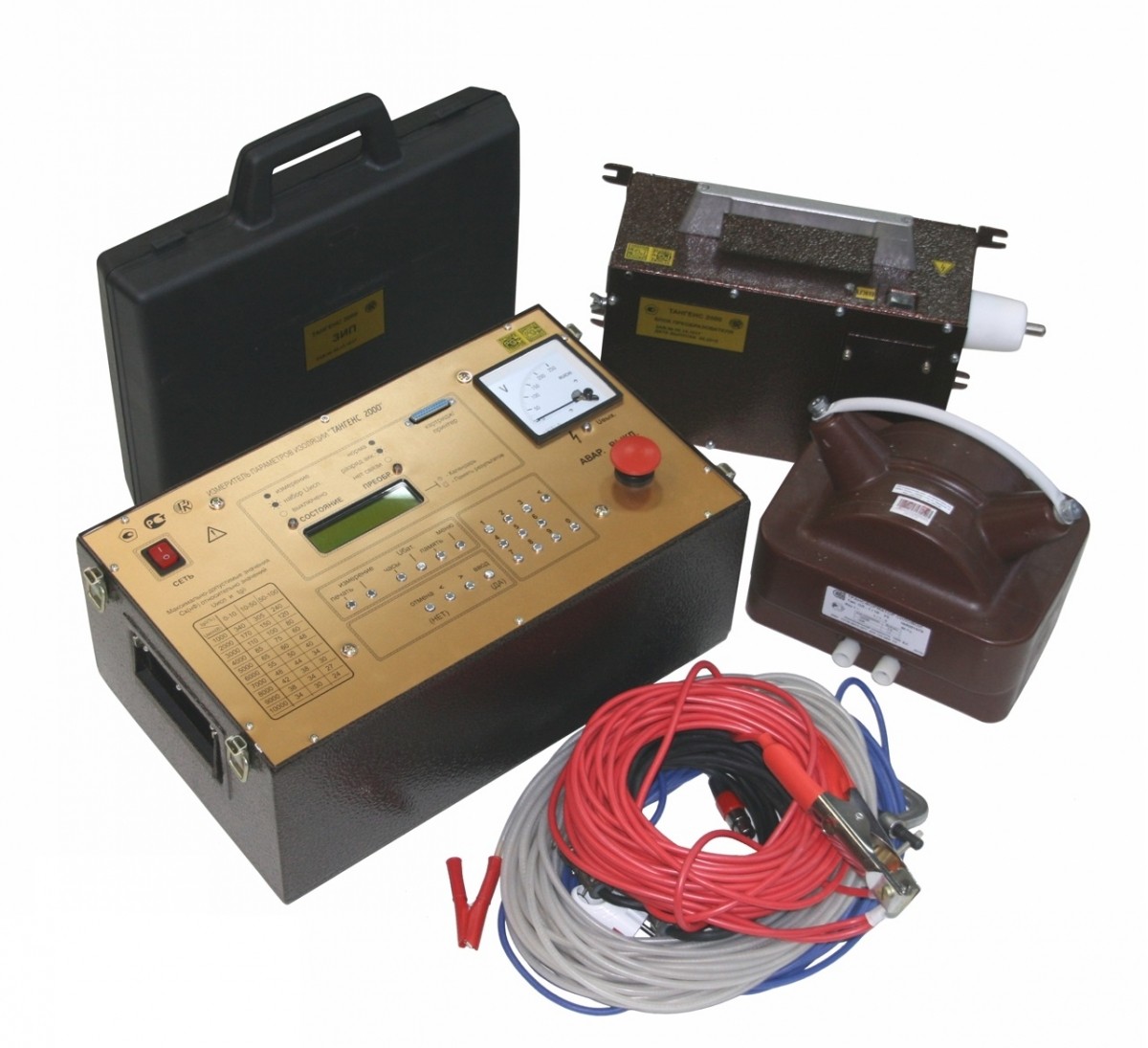

Измеритель состоит из трех конструктивно законченных блоков:
- блока управления – генератора (БУ);
- повышающего трансформатора (ПТ);
- блока преобразователя (БП)
- кабелей, предназначенных для соединения между собой блоков измерителя и подключения измерителя к объекту измерений.
Технические характеристики Тангенс-2000:
| Параметр | Значение |
|
Автоматизация процесса измерения |
Полная, включая установку испытательного напряжения заданной величины и его выключение |
|
Диапазон измерения тангенса угла диэлектрических потерь |
1×10–5–1,000 |
|
Диапазон измерения емкости, пФ |
10...340×103 |
|
Пределы допускаемой основной погрешности измерения тангенса угла диэлектрических потерь |
±(2×10–⁴+0,01×tgdХ) |
|
Пределы допускаемой основной погрешности измерения емкости, пФ |
±(0,5пФ+0,005×С) |
|
Испытательное напряжение, кВ |
1...10 |
|
Напряжение питающей сети переменного тока частотой 50Гц, В |
220 |
| Напряжение встроенного источника постоянного тока, В | 9,6 |
| Усповия эксплуатации: температура окружающего воздуха, °C | от минус 10 до 40 |
| Относительная влажность воздуха при 30 °С, %, не более | 90 |
| Масса измерителя (суммарная), кг | 50,0 |
Блок управления
Блок преобразователя
Трансформатор ОЛ.1/10 У3
Кабель (питания БУ)
Кабель (вых. БУ)
Кабель (ВП)
Изолирующая подставка
Запасные части и принадлежности (ЗИП):
Блок проверки
Компакт-диск
Зарядное устройство для аккумуляторов 2 шт.
Картридж
Втулка переходная
Вставка ВП2Б-1-0,5 А
Вставка ВП3Б-1-6,3 А
Вставка ВП3Б-1-10,0 А
