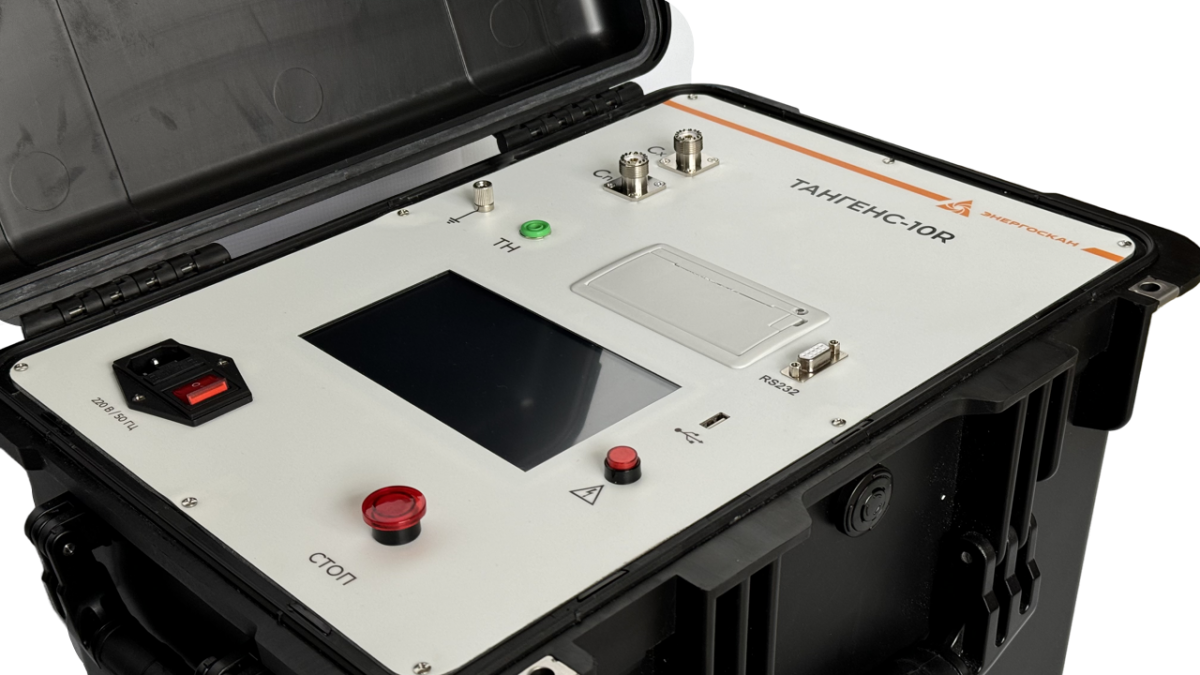

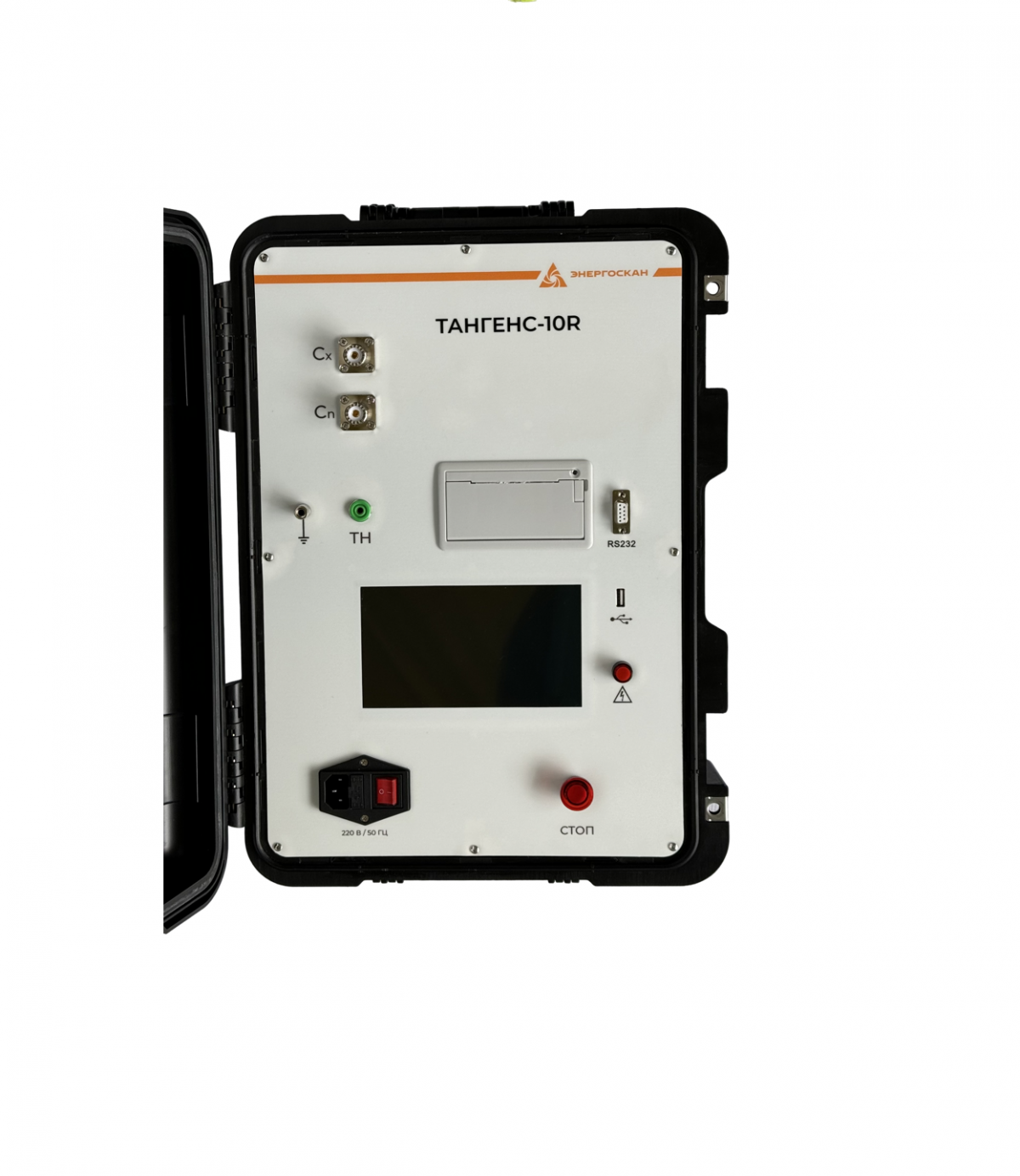

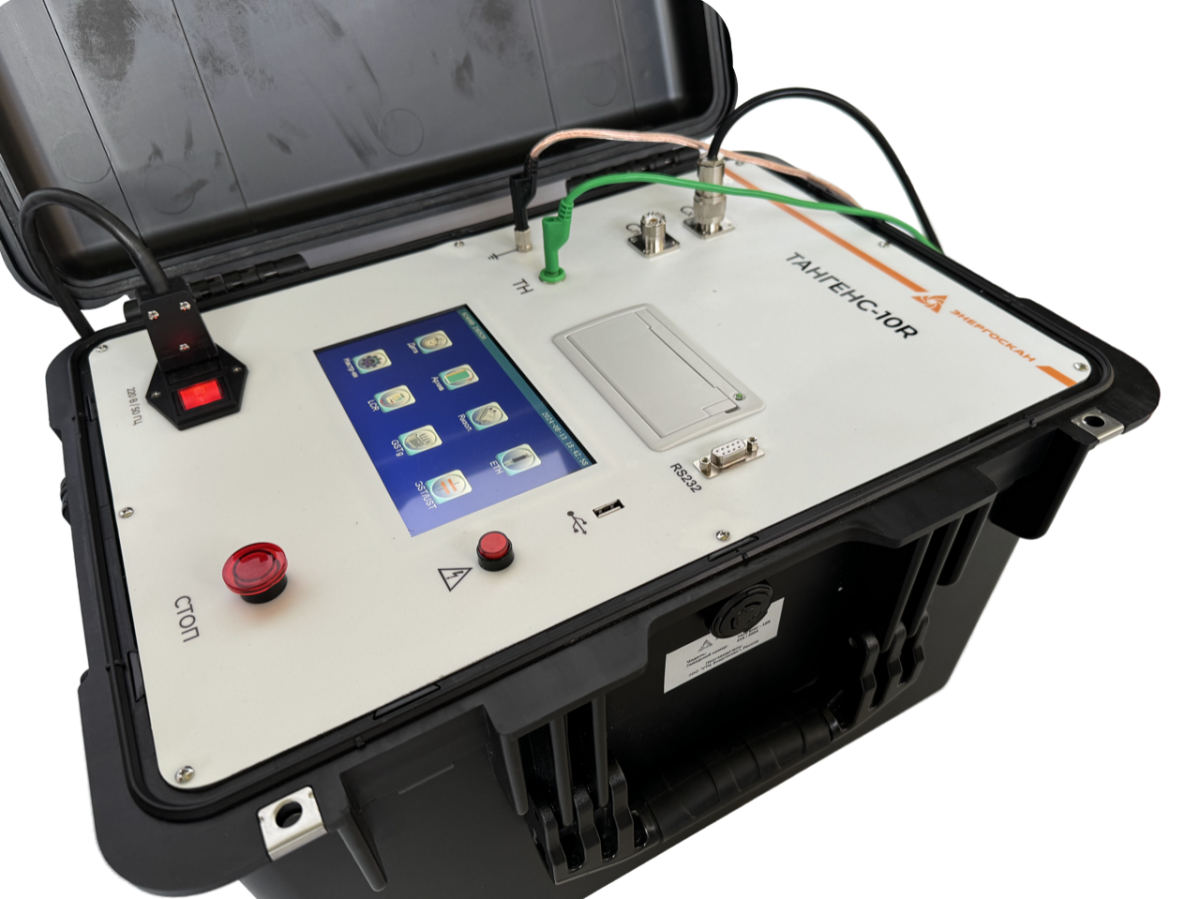

Тангенс - 10R Измеритель тангенса угла диэлектрических потерь, емкости и сопротивления изоляции

Назначение и область применения

Прибор Тангенс-10R производства компании «Энергоскан» предназначен для измерения тангенса угла диэлектрических потерь (tgd) и ёмкости изоляции трансформаторов и других электротехнических объектов при подаче напряжения переменного тока до 10 кВ. Дополнительно прибор позволяет измерять сопротивление изоляции, индекс поляризации (PI) и коэффициент абсорбции (Кабс) на напряжении постоянного тока до 10 кВ — без переключения проводов.

Прибор применяется при периодических, приёмо-сдаточных и пусконаладочных испытаниях, а также при комплексных обследованиях силовых трансформаторов и вводов классом напряжения 110 кВ и выше. Используется в составе передвижных электротехнических лабораторий (в том числе ЭТЛ серии СКАН производства Энергоскан), а также как переносной измеритель для выездной диагностики.

Какие задачи решает

Все задачи, которые решает Тангенс-12 (измерение тангенса дельта и ёмкости по зонам изоляции, контроль при вводе в эксплуатацию, периодическая диагностика, углублённый анализ, экспресс-анализ масла), плюс:

• Измерение сопротивления изоляции — в диапазоне от 100 кОм до 1000 ГОм при напряжении от 250 В до 10 кВ постоянного тока. Позволяет оценить общее состояние изоляции и выявить грубые дефекты (увлажнение, загрязнение, механические повреждения).
• Расчёт индекса поляризации (PI) и коэффициента абсорбции (Кабс) — автоматически, по результатам измерения сопротивления изоляции. Эти параметры позволяют оценить степень увлажнения и загрязнения изоляции обмоток трансформаторов.
• Полный цикл измерений изоляции одним прибором — tgd, ёмкость, сопротивление изоляции, PI и Кабс выполняются без переключения проводов и без подключения дополнительного мегаомметра. Это сокращает время комплексного обследования и снижает трудозатраты.

Особенности эксплуатации

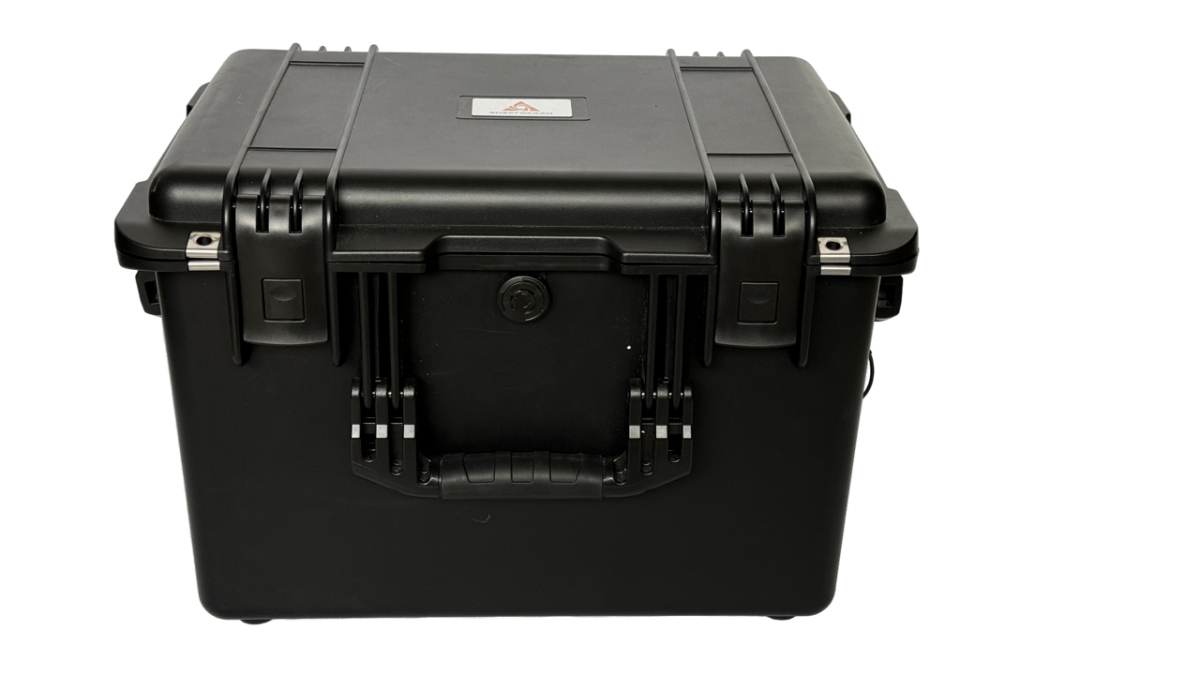

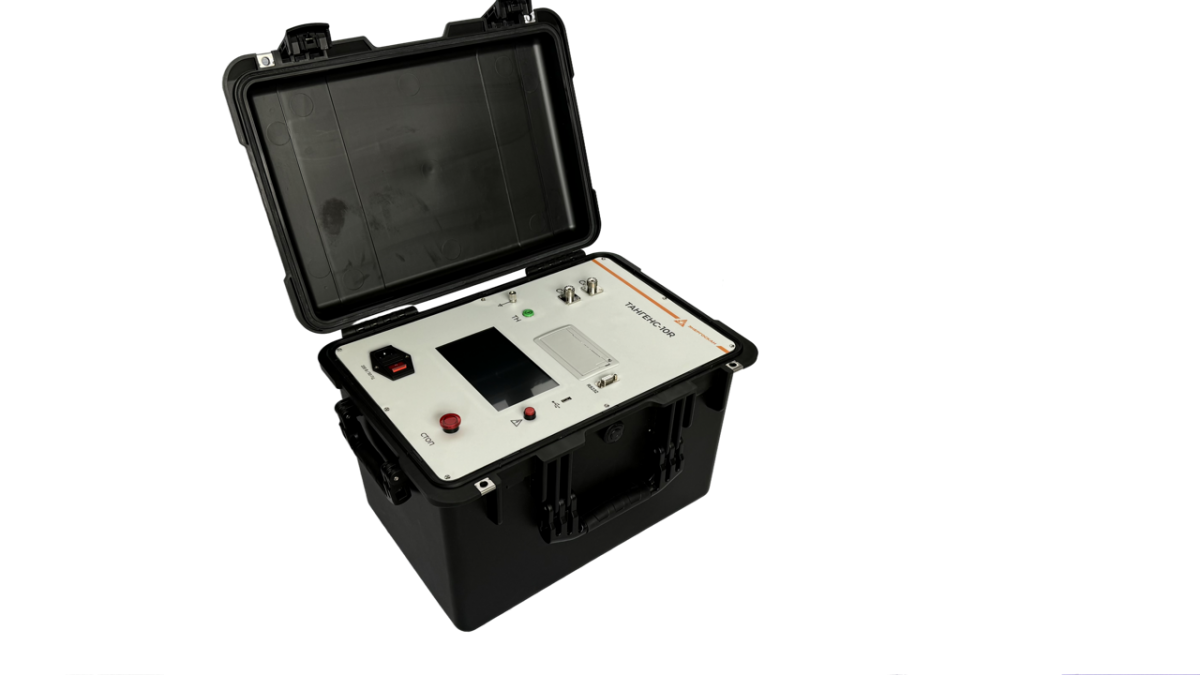

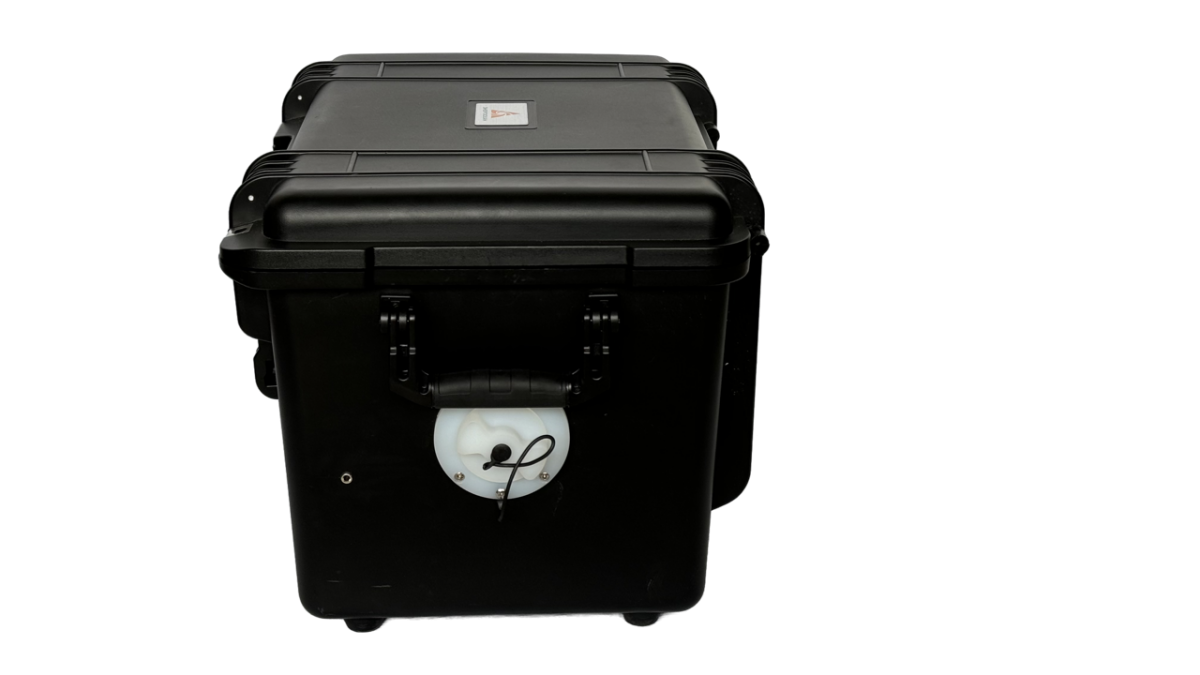

Рабочий процесс на объекте идентичен Тангенс-12: моноблок 520×360×340 мм (27 кг), схемы UST/GST/GSTg, помехозащищённость на частотах 47,5/52,5 и 45/55 Гц, автоматический контроль заземления и схемы подключения, ВВ-кабель с двойным экраном (12 м), антибликовый сенсорный дисплей, память на 200 измерений, термопринтер, USB, RS232.

Дополнительный этап — измерение сопротивления изоляции. После завершения измерений tgd и ёмкости оператор переключается в режим мегаомметра, не отсоединяя провода от объекта. Прибор подаёт постоянное напряжение (от 250 В до 10 кВ), измеряет сопротивление (от 100 кОм до 1000 ГОм) и автоматически рассчитывает PI и Кабс. Весь комплексный цикл — от tgd до PI — одним прибором и одним комплектом проводов.

Ключевые преимущества

Все задачи, которые решает Тангенс-12 (измерение тангенса дельта и ёмкости по зонам изоляции, контроль при вводе в эксплуатацию, периодическая диагностика, углублённый анализ, экспресс-анализ масла), плюс:

• Полный цикл измерений изоляции одним прибором — tgd, ёмкость, сопротивление изоляции (100 кОм – 1000 ГОм), PI и Кабс без переключения проводов.
• Сокращение времени комплексного обследования — вместо двух приборов и двух циклов подключения используется один.
• Меньше единиц оборудования в комплекте ЭТЛ — мегаомметр не нужен как отдельный прибор для измерения сопротивления изоляции трансформаторов.

Когда выбрать Тангенс-10R

Тангенс-10R — оптимальный выбор для лабораторий, которые выполняют комплексные обследования и хотят минимизировать количество приборов и время на переключение. Один прибор закрывает полный цикл измерений изоляции: tgd, ёмкость, сопротивление, PI, DAR.

Если встроенный мегаомметр не нужен и важно выходное напряжение до 12 кВ — смотрите Тангенс-12.
