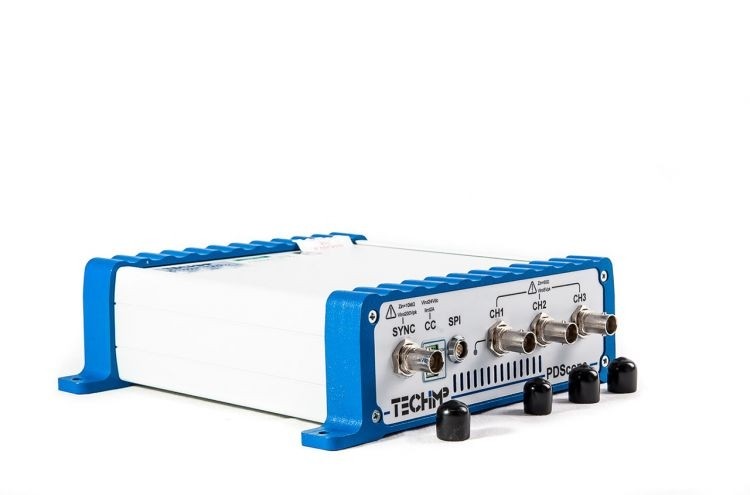

PDScope Прибор мониторинга частичных разрядов

    Прибор предназначен для онлайн мониторинга частичных разрядов в электрооборудовании подстанции. Он входит в семейство приборов PDCHeck и разработан для интеграции только в системы мониторинга в составе системы PDHub.
    • Производитель:  Techimp - Altanova group
    • Гарантия:  1 год
    Описание

    Прибор онлайн мониторинга частичных разрядов PDScope производства компании  Techimp  (Италия) предназначен мониторинга состояния изоляции электрооборудования подстанции путем измерения и контроля частичных разрядов. PDScope – главный модуль системы мониторинга ЧР. К прибору можно подключить 3 или 6 датчиков измерения ЧР. В зависимости от контролируемого оборудования используются различные типы датчиков.

    Области применения:

    - Кабельные линии среднего и высокого напряжения

    - Электрогенераторы и двигатели

    - Силовые и измерительные трансформаторы

    - КРУЭ

    Для оценки полученного результата применяется патентованная технология Techimp TF-Map. В отличие от традиционных методов оценки ЧР, она позволяет разделить полученные сигналов на группы для более удобного анализа. Данная технология позволяет безошибочно определить тип и источник искомого ЧР-сигнала даже при сильных помехах.

    Функциональные особенности PDScope:

    • Прибор встраиваемый в систему мониторинга для записи и обработки данных о ЧР;
    • 3 и 6 каналов регистрации ЧР, один канал для синхронизации;
    • Один прибор для всех типов электрооборудования, таких как кабели, трансформаторы, вращающиеся машины и распределительные устройства;
    • Ультра широкий диапазон измерений;
    • Инновационный инструмент для регистрации и обработки частичных разрядов;
    • Средства диагностики и статистическая обработка на основе нечеткой логики и искусственного интеллекта;
    Технические характеристики

    Технические характеристики PDScope

    Наименование параметра



    Канал регистрации ЧР

    Каналы ЧР

    3 канала с питанием для активных сенсоров (расширяемые до 6)

    Полоса пропускания

    16кГц-30МГц, встроенный ультра-широкополосный фильтр

    Разрешение

    10 Бит

    Динамический диапазон

    75 дБ

    Максимальная частота дискретизации

    100 МС/сек

    Входной предел по напряжению

    1-4000 мВпик-пик

    Входная чувствительность

    < 1.0 мВпик-пик

    Входной импеданс

    50 Ом

    Длительность записи

    1 мкс (мин)

    20 мкс (макс)

    Тип разъема

    BNC

    Канал Синхронизации

    Диапазон входного напряжения

    0.2 - 200 VRMS

    Диапазон частот

    0.1 ÷ 1000 Гц

    Входной импеданс

    10 МОм

    Тип разъема

    BNC

    Подключения

    Тип интерфейса

    Ethernet 10/100 Мб/с

    Стандартная комплектация PDScope:

    По согласованию с техническим специалистом!
