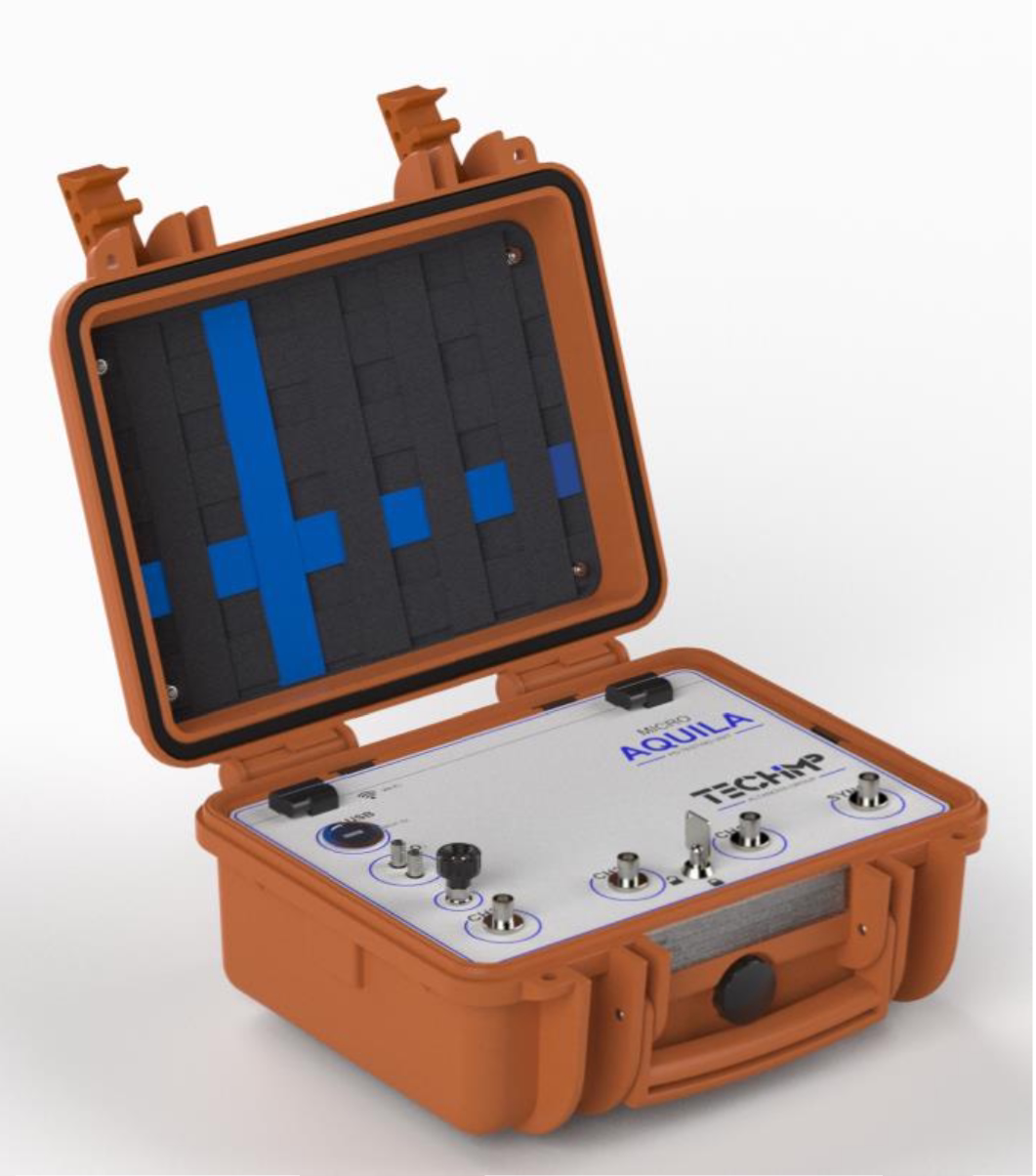

microAQUILA Переносной анализатор частичных разрядов

    microAQUILA - это универсальный и надежный прибор для диагностики частичных разрядов (ЧР). Эта портативная и многофункциональная система обнаружения ЧР подходит для применения в полевых условиях.
    Описание

    microAQUILA производства компании Techimp (Altanova Group) - это универсальный и надежный прибор для диагностики частичных разрядов (ЧР). Эта портативная и многофункциональная система обнаружения ЧР подходит для применения в полевых условиях.

    Функциональные особенности microAQUILA:

    • Прибор предназначен для тестирования ЧР на всех объектах, включая кабели среднего и высокого напряжения; силовые и распределительные трансформаторы; двигатели и генераторы; РУ с газовой изоляцией и РУ среднего напряжения вместе с правильным сочетанием датчиков и фильтров.
    • microAQUILA способна определять ЧР в режиме реального времени, на любом уровне напряжения и не требует прекращения работы оборудования.
    • Вместе с microAQUILA поставляется специальное программное обеспечение T/F-Map® для записи и расширенного анализа частичных разрядов. Подколючение к прибору осуществляется через WiFi или оптоволокно.
    • Сверхширокий диапазон, быстрая интегрированная возможность обработки.
    • Компактный и легкий корпус в сочетании с наличием независимого источника питания (внешним аккумулятором) позволяют использовать microAQUILA при самых суровых внешних условиях, выполняя измерения на любом электрическом объекте. Установка устройства простая и быстрая, что позволяет начать измерения через считанные минуты.
    • Запатентованная технология TW/TF map компании TECHIMP позволяет классифицировать различные явления ЧР на основе формы их импульса, обеспечивая выполнение дальнейшего анализа отдельно по каждому набору данных. Она также пожавляет посторонние шумы, обеспечивая высокую точность измерений.
    Технические характеристики

    Технические характеристики microAQUILA:

    Широкополосный канал для приема данных ЧР



    СШПП Технология ЧР - график PRPD/TF

    Каналы ЧР 3 канала СШПП для активного питания датчиков

    Полоса частот 16 кГц – 30 МГц, встроенный фильтр СШПП

    Разрешение 10 бит

    Динамический диапазон 75 дБ

    Максимальная частота дискретизации 100 МО/с (Мвыб./сек)

    Диапазон входного напряжения 1–4000 мВ на импульс

    Входная чувствительность < 1,0 мВ на импульс

    Полное входное сопротивление 50 Ом

    Время / длина записи 1 имп. (мин.) / 20 имп. (макс.)

    Тип разъемов BNC



    Канал синхронизации



    Диапазон входного напряжения 0,2–200 ВСКЗ

    Частотный диапазон 0,1 ¸ 1000 Гц

    Полное входное сопротивление 10 МОм

    Тип разъема BNC



    Возможности подключения



    Оптоволокно

    Wifi

    Корпус



    Габаритные размеры 305 × 270 × 144 мм

    Вес < 10 кг

    Степень защиты IP: IP42 при закрытой крышке; IP30 при открытой крышке



    Эксплуатационные условия окружающей среды



    Температура от 0 до 60 °C **

    Влажность 90 %, без образования конденсата



    Источник питания



    Внешний аккумулятор или внешнее зарядное устройство

    Выходы для вспомогательных устройств на 5 В (макс. 5 Вт) через разъем USB-A



    Эксплуатационные условия окружающей среды



    Температура от 0 до 60 °C **

    Влажность 90 %, без образования конденсата



    Общие сведения



    Обновления прошивки через WiFi

    Сертификации

    Соответствие стандарту IEC 60270

    EN 61326-1

    EN 61010-1

    (*) В зависимости от непрерывного/периодического использования (**) От 0 до 45 °C при зарядке аккумуляторной батареи
