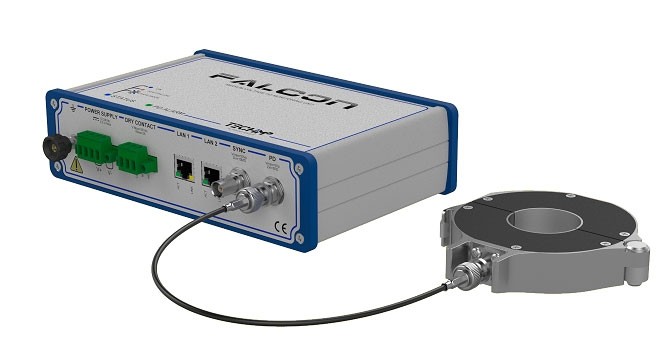

Прибор онлайн диагностики и мониторинга частичных разрядов производства компании Techimp (Италия) предназначен для мониторинга и диагностики состояния изоляции электрооборудования подстанции среднего напряжения. Области применения:
- Кабельные линии 6 / 10 / 35 кВ
- Распределительные устройства 6 / 10 / 35 кВ
- Блоки кольцевой магистрали
- Двигатели
Прибор самостоятельно осуществляет сбор и автоматическую обработку информации (с оценкой трендов) с датчиков частичных разрядов двух типов: индуктивного типа (высокочастотные трансформаторы тока – HFCT) и емкостного типа (TЕV датчики). Измерение ЧР позволяет вовремя оценить ухудшение изоляции оборудования, таким образом предотвратить выход оборудования из строя и уменьшить экономические потери.
Для оценки полученного результата применяется патентованная технология Techimp TF-Map, которая получила широкое распространение в области высоких напряжений. В отличие от традиционных методов оценки ЧР, она позволяет разделить полученные сигналов на группы для более удобного анализа. Прибор осуществляет автоматическое разделение нескольких источников ЧР-сигнала даже при сильных помехах.
Прибор снабжен различными системами оповещения операторов в случае возникновения ситуации, которая задана ранее как требующая оповещения оператора. Различные алгоритмы позволяют настроить систему оповещения под разные задачи и разные типы оборудования. Для передачи данных используются протоколы: OPCUA - IEC 62541, IEC 61850, Modbus и DNP3.
Функциональные особенности Falcon:
Технические характеристики FALCON:
Наименование параметра |
|
Частичные разряды |
|
Количество каналов |
1 канал |
Диапазон измерения ЧР |
16кГц-30МГц |
Разрешение |
12 Бит |
Частота дискретизации |
125 МГц |
Чувствительность |
1÷10000 мВ (пик.) |
Диапазон напряжений |
5 В (пик.) |
Входное полное сопротивление |
50 Ом |
Тип разъема |
BNC |
Канал Синхронизации |
|
Количество каналов |
1 канал |
Диапазон частот |
0.1 ÷ 1000 Гц |
Входное полное сопротивление |
10 МОм |
Частота дискретизации |
1 МГц |
Разрешение |
12 Бит |
Тип разъема |
BNC |
Интерфейсы связи |
|
Тип интерфейса |
Ethernet (10/100/1000 Мб/с) |
Количество портов |
2 LAN порта |
Протоколы связи |
OPCUA - IEC 62541, IEC 61850, Modbus, DNP3 |
Питание |
12/24 В (DC), 1 А |
Температура работы |
-20°C ÷ +55°C |
Комплектация систем мониторинга Falcon Techimp зависит от потребностей клиента.
