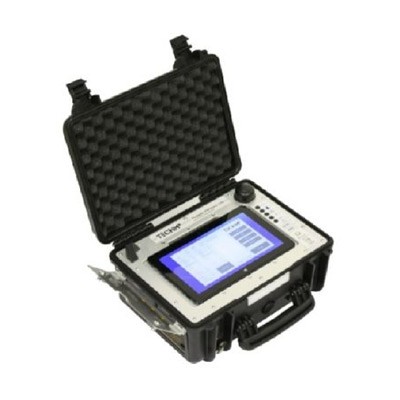

PDCheck Прибор мониторинга частичных разрядов

    Прибор PDCheck предназначен для онлайн мониторинга частичных разрядов в электрооборудовании подстанции. Измерение частичных разрядов - это один из наиболее передовых методов диагностики изоляции. Использование онлайн мониторинга позволяет на ранней стадии определить ухудшение состояния изоляции и проследить данный процесс во времени.
    • Производитель:  Techimp - Altanova group
    • Гарантия:  1 год
    Описание

    Прибор онлайн мониторинга частичных разрядов производства компании  Techimp (Италия) предназначен мониторинга состояния изоляции электрооборудования подстанции путем измерения и контроля частичных разрядов. В зависимости от контролируемого оборудования используются специальные типы датчиков.

    Области применения:

    - Кабельные линии

    - Электрогенераторы и двигатели

    - Силовые и измерительные трансформаторы

    - КРУЭ

    - Распределительные устройства с воздушной изоляцией

    Для оценки полученного результата применяется патентованная технология Techimp TF-Map. В отличие от традиционных методов оценки ЧР, она позволяет разделить полученные сигналов на группы для более удобного анализа. Прибор позволяет безошибочно определить тип и источник искомого ЧР-сигнала даже при сильных помехах.

    Функциональные особенности PDCheck:

    • Универсальная система для измерения, записи и обработки данных о ЧР;
    • До 3 каналов регистрации ЧР, один канал для синхронизации;
    • Один прибор для всех типов электрооборудования, таких как кабели, трансформаторы, вращающиеся машины и распределительные устройства;
    • Ультра широкий диапазон измерений;
    • Инновационный инструмент для регистрации и обработки частичных разрядов;
    • Средства диагностики и статистическая обработка на основе нечеткой логики и искусственного интеллекта;
    Технические характеристики

    Технические характеристики PDCheck

    Наименование параметра



    Канал регистрации ЧР

    Каналы ЧР

    3 канала с питанием для активных сенсоров (расширяемыe до 6)

    Полоса пропускания

    16кГц-30МГц, встроенный ультра-широкополосный фильтр

    Разрешение

    10 Бит

    Динамический диапазон

    75 дБ

    Макс. частота съёма

    100 МС/сек

    Входной предел по напряжению

    1-4000 мВпик-пик

    Входная чувствительность

    < 1.0 мВпик-пик

    Входной импеданс

    50 Ом

    Длительность записи

    1 мкс (мин)

    20 мкс (макс)

    Канал Синхронизации

    Диапазон входного напряжения

    0.2 - 200 VRMS

    Диапазон частот

    0.1 ÷ 1000 Гц

    Входной импеданс

    10 МОм

    Подключения

    Тип интерфейса

    Ethernet

    Габаритные размеры и масса

    Масса, кг

    < 1 кг

    Габаритные размеры, мм

    250 x 180 x 55 мм





    Cтандартная комплектация по согласованию с техническим специалистом!
