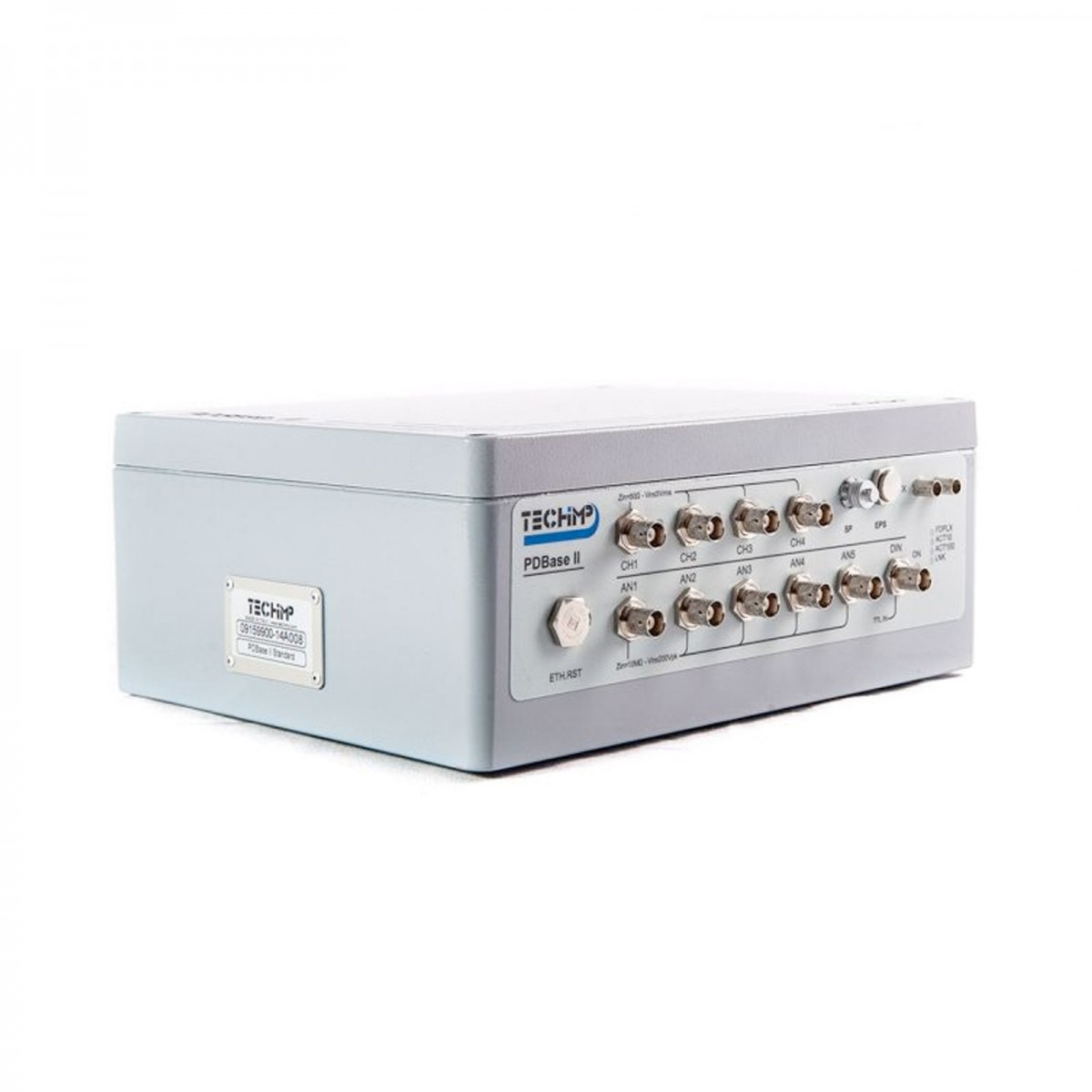

PDBaseII Прибор измерения частичных разрядов

    Прибор предназначен для измерения частичных разрядов в электрооборудовании подстанции в первую очередь для периодических испытаний или в целях контроля качества оборудования. Также важной особенностью является возможность работы с VLF / СНЧ (0,1 Гц) системами для диагностики кабелей среднего напряжения.
    Описание

    Прибор измерения частичных разрядов производства компании  Techimp (Италия) предназначен оценки изоляции электрооборудования подстанции путем измерения и контроля частичных разрядов. В зависимости от контролируемого оборудования используются различные типы датчиков.

    Области применения:

    • Кабельные линии и кабельная арматура
    • Электрогенераторы и двигатели
    • Силовые и измерительные трансформаторы
    • КРУЭ
    • Распределительные устройства с воздушной изоляцией

    Для оценки полученного результата применяется патентованная технология Techimp TF-Map. В отличие от традиционных методов оценки ЧР, она позволяет разделить полученные сигналов на группы для более удобного анализа. Прибор позволяет безошибочно определить тип и источник искомого ЧР-сигнала даже при сильных помехах.

    Функциональные особенности PDBaseII:

    • Универсальная система для измерения, записи и обработки данных о ЧР;
    • Возможность работы с СНЧ (VLF) высоковольтными системами
    • 1 или 4 канала (до 6) регистрации ЧР, один канал для синхронизации;
    • Один прибор для всех типов электрооборудования, таких как кабели, трансформаторы, вращающиеся машины и распределительные устройства;
    • Ультра широкий диапазон измерений;
    • Инновационный инструмент для регистрации и обработки частичных разрядов;
    • Средства диагностики и статистическая обработка на основе нечеткой логики и искусственного интеллекта;
    Технические характеристики

    Технические характеристики PDBaseII:

    Наименование параметра



    Канал регистрации ЧР

    Каналы ЧР

    1 или 4 канала (расширяемые до 6)

    Полоса пропускания

    16кГц-30МГц

    2,5 МГц- 48МГц

    115-440 кГц (МЭК 60270)

    Разрешение

    12 Бит

    Динамический диапазон

    75 дБ

    Макс. частота съёма

    200 МС/сек

    Входной предел по напряжению

    1-5000 мВпик-пик

    Входная чувствительность

    < 1.0 мВпик-пик

    Входной импеданс

    50 Ом

    Длительность записи

    1 мкс (мин)

    40 мкс (макс)

    Канал Синхронизации

    Диапазон входного напряжения

    0.2 - 200 VRMS

    Диапазон частот

    0.1 ÷ 2000 Гц

    Аналоговые каналы

    Количество

    5 каналов

    Частота дискретизации

    100 кГц

    Разрешение

    16 бит

    Входное сопротивление

    10 МОм

    Диапазоны напряжений

    0,5; 2,5; 5,0; 25; 50; 100

    Цифровой канал

    Количество

    1 канал

    Тип

    Высокоскоростной TTL

    Подключения

    Тип интерфейса

    Ethernet

    Габаритные размеры и масса

    Масса, кг

    < 6 кг

    Габаритные размеры, мм

    230 x 300 x 110 мм

    Стандартная комплектация PDBaseII:

    • Система PDBaseII
    • Программное обеспечение.
    • Руководство по эксплуатации
    • Гарантийный талон «ГК Энергоскан»

    Дополнительная комплектация PDBaseII:

    • Различные типы датчиков (подбирается под испытуемое оборудование)
    • Датчик синхронизации
    • Специализированное программное обеспечение
