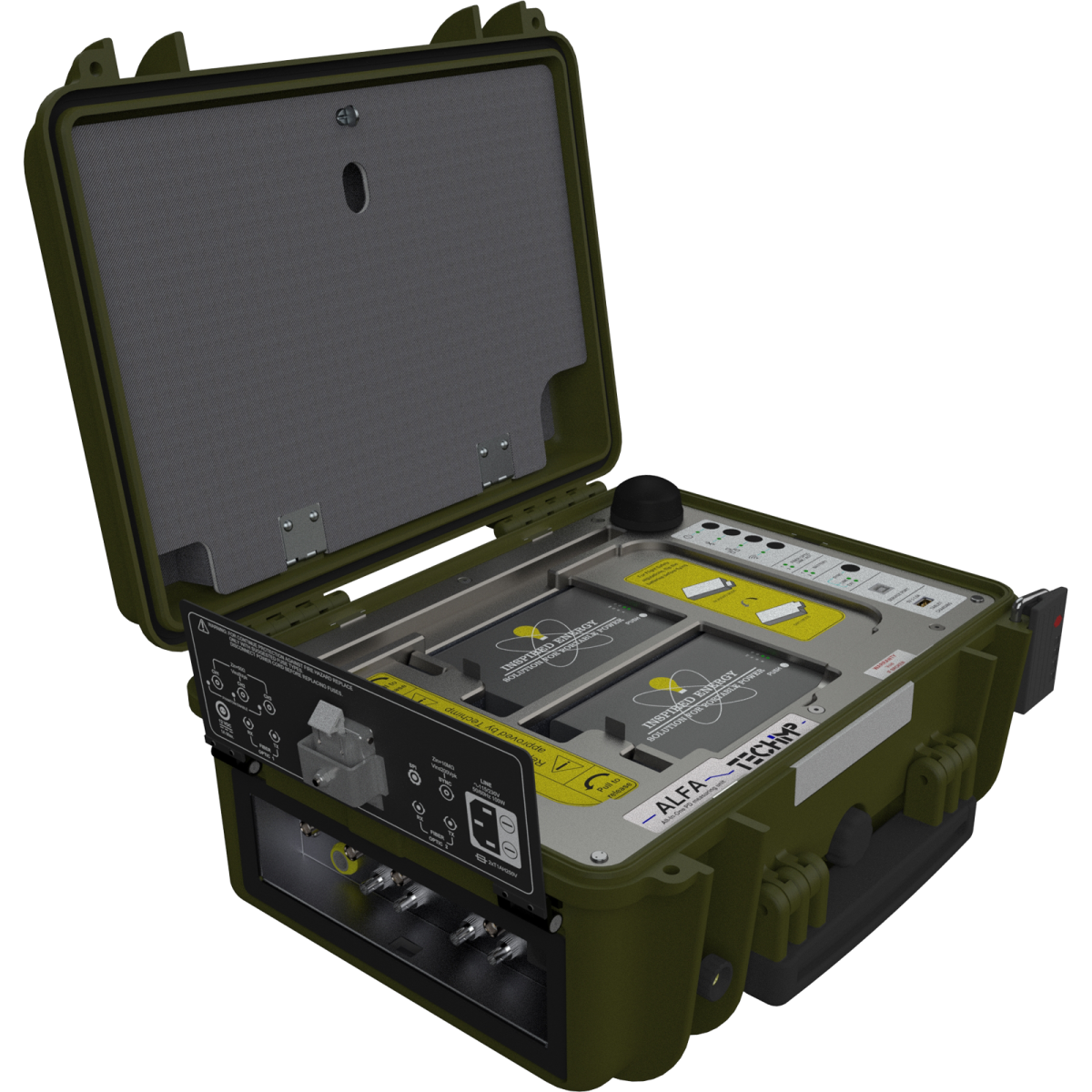

ALFA Прибор для онлайн диагностики и мониторинга частичных разрядов

    Прибор предназначен для онлайн диагностики частичных разрядов в электрооборудовании подстанции с использованием лицензии. Он подойдет тем компаниям, у которых отсутствует или мал опыт интерпретации результатов измерения ЧР, а оценка и диагностика осуществляется специалистами компании Techimp
    Описание

    Прибор онлайн диагностики и мониторинга частичных разрядов производства компании  Techimp (Италия) предназначен для диагностики состояния изоляции электрооборудования подстанции без вывода ее из эксплуатации. ALFA применяется на кабельных линиях, электрогенераторах и двигателях, силовых и измерительных трансформаторах, КРУЭ, а также для оценки загрязнения ЛЭП.

    Ключевым отличием ALFA от других приборов диагностики ЧР производства компании Techimp является лицензионная система работы. Она подразумевает, что операторами прибора осуществляется только подключение и первичная настройка прибора. Сбор информации осуществляется автоматически прибором. Оценка и диагностика состояния испытуемого оборудования осуществляется специалистами компании Techimp с использованием последних технологий, в том числе запатентованной технологии TF-Map.

    В отличие от традиционных методов оценки ЧР технология Techimp TF-Map позволяет разделить полученные сигналов на группы для более удобного анализа и таким образом безошибочно определить тип и источник искомого ЧР-сигнала даже при сильных помехах.

    Прибор ALFA идеально подходит для работы в полевых услвоиях - его корпус прочный и компактный, а питание ALFA может осуществляться как от сети, так и от встроенных аккумуляторов до 20 часов.

    Функциональные особенности ALFA:

    • 3 канала регистрации ЧР, один канал для синхронизации;
    • Один прибор для всех типов электрооборудования, таких как кабели, трансформаторы, вращающиеся машины и распределительные устройства;
    • Разнообразие подключений (Wi-Fi, волоконная оптика);
    • Ультра широкий диапазон измерений, быстрая встроенная обработка;
    • Инновационный инструмент для регистрации и обработки частичных разрядов;
    • Средства диагностики и статистическая обработка на основе нечеткой логики и искусственного интеллекта;
    Технические характеристики

    Технические характеристики ALFA Techimp

    Наименование параметра



    Канал регистрации ЧР

    Каналы ЧР

    3 канала с питанием для активных сенсоров

    Полоса пропускания

    16кГц-30МГц, встроенный ультра-широкополосный фильтр

    Разрешение

    10 Бит

    Динамический диапазон

    75 дБ

    Максимальная частота дискретизации

    100 МС/сек

    Входной предел по напряжению

    1-4000 мВпик-пик

    Входная чувствительность

    < 1.0 мВпик-пик

    Входной импеданс

    50 Ом

    Длительность записи

    1 мкс (мин)

    20 мкс (макс)

    Тип разъема

    BNC

    Канал Синхронизации

    Диапазон входного напряжения

    0.2 - 200 VRMS

    Диапазон частот

    0.1 ÷ 1000 Гц

    Входной импеданс

    10 МОм

    Тип разъема

    BNC

    Подключения

    Типинтерфейса

    Wi-Fi (IEEE 802.11g) + Оптоволокно Ethernet, Bluetooth, USB

    Кейс

    Степень защиты IP

    IP42 с закрытой крышкой

    IP30 с открытой крышкой

    Масса, кг

    < 12 кг

    Габаритные размеры, мм

    410 x 345 x 205 мм

    Стандартная комплектация ALFA:

    • Система ALFA
    • Программное обеспечение.
    • Руководство по эксплуатации
    • Гарантийный талон «ГК Энергоскан»

    Дополнительная комплектация ALFA:

    • Различные типы датчиков (подбирается под испытуемое оборудование)
    • Датчик синхронизации
    • Специализированное программное обеспечение
