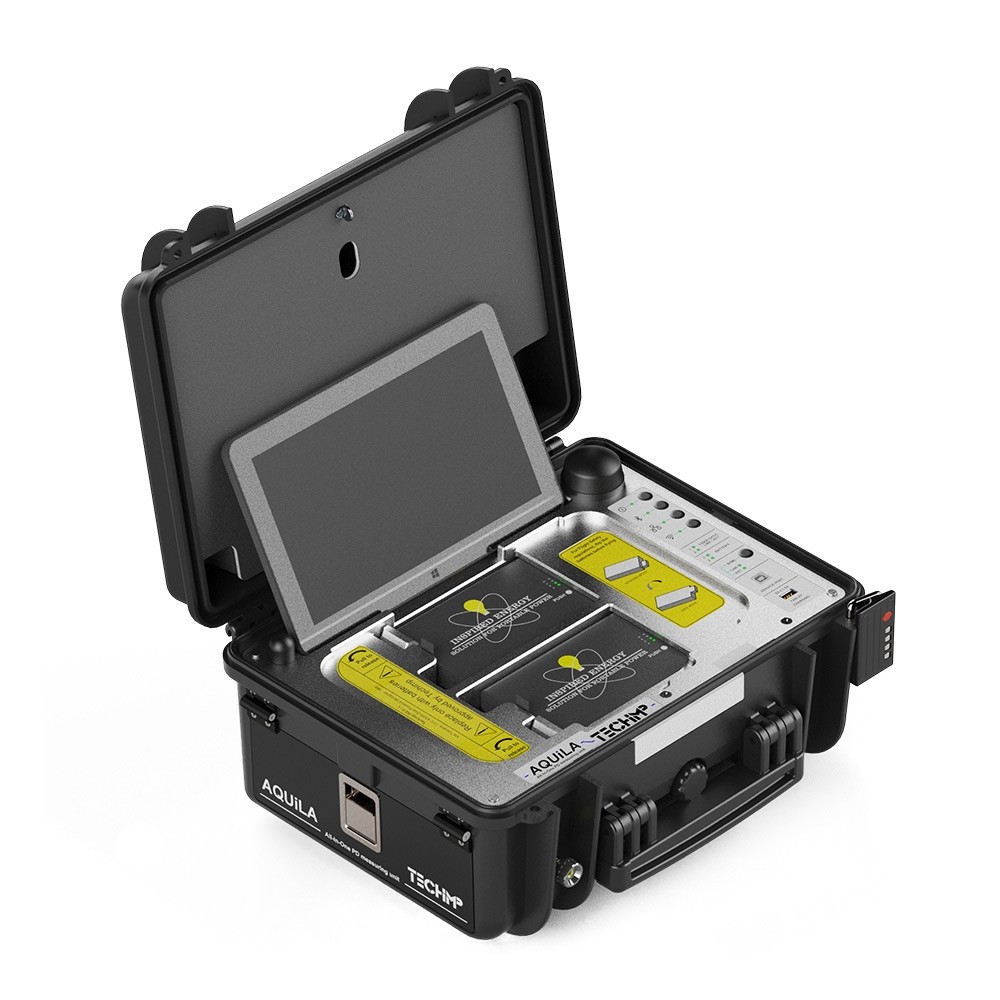

Aquila Прибор для онлайн диагностики и мониторинга частичных разрядов

    Прибор предназначен для онлайн диагностики частичных разрядов в электрооборудовании подстанции. Измерение частичных разрядов один из наиболее передовых методов диагностики изоляции. Использование онлайн диагностики позволяет не выводить оборудование из работы, а соответственно уменьшить время простоя.
    Описание

    Прибор онлайн диагностики и мониторинга частичных разрядов производства компании Techimp (Италия) предназначен диагностики состояния изоляции электрооборудования подстанции без вывода ее из эксплуатации.

    Области применения:

    • Кабельные линии
    • Электрогенераторы и двигатели
    • Силовые и измерительные трансформаторы
    • КРУЭ
    • Оценка загрязнения ЛЭП

    Для оценки полученного результата применяется патентованная технология Techimp TF-Map. В отличие от традиционных методов оценки ЧР, она позволяет разделить полученные сигналов на группы для более удобного анализа. Прибор позволяет безошибочно определить тип и источник искомого ЧР-сигнала даже при сильных помехах.

    AQUILA питается от сети и от встроенных аккумуляторов, поэтому подходит для полевых измерений и в качестве системы мониторинга на подстанции. В режиме онлайн-мониторинга прибор работает от батарей до 8 часов и может использоваться как блок питания и зарядки ноутбуков.

    Прибор поставляется с программным обеспечением для сбора данных, которое содержит все необходимые функции для управления прибором, установки параметров для сбора и визуализации набора данных ЧР и получения быстрых результатов. Программное обеспечение установлено на встроенном 11-дюймовом планшете для удобства работы.

    Функциональные особенности Aquila:

    • Разнообразие подключений (Wi-Fi, волоконная оптика, USB, Bluetooth);
    • До 6 каналов регистрации ЧР, один канал для синхронизации;
    • Один прибор для всех типов электрооборудования, таких как кабели, трансформаторы, вращающиеся машины и распределительные устройства;
    • Ультра широкий диапазон измерений, быстрая встроенная обработка;
    • Инновационный инструмент для регистрации и обработки частичных разрядов;
    • Средства диагностики и статистическая обработка на основе нечеткой логики и искусственного интеллекта;
    • Встроенный 11-дюймовым промышленный планшет высокого разрешения для управления прибором и анализа данных.
    Технические характеристики

    Технические характеристики Aquila:

    Канал регистрации ЧР

    Технология ЧР 0-100 В / 0-400 В
    Каналы ЧР 3 канала с питанием для активных сенсоров (расширяемыe до 6)
    Полоса пропускания 16кГц-30МГц, встроенный ультра-широкополосный фильтр
    Разрешение 10 Бит
    Динамический диапазон 75 дБ
    Макс. частота съёма 100 МС/сек
    Входной предел по напряжению 1-4000 мВпик-пик
    Входная чувствительность < 1.0 мВпик-пик
    Входной импеданс 50 Ом


    Канал синхронизации

    Диапазон входного напряжения 0.2 - 200 VRMS
    Диапазон частот 0.1 ÷ 1000 Гц
    Входной импеданс 10 МОм


    Подключения

    Тип интерфейса Wi-Fi (IEEE 802.11g) + Оптоволокно Ethernet, Bluetooth, USB
    Управление 11’’ планшетный ПК с Windows 10
    Степень защиты IP

    IP42 с закрытой крышкой
    IP30 с открытой крышкой

    Масса, кг < 12 кг
    Габаритные размеры, мм 410 x 345 x 205 мм
    Стандартная комплектация:
    • Система Aquila
    • Программное обеспечение.
    • Руководство по эксплуатации
    • Гарантийный талон «ГК Энергоскан»

    Дополнительная комплектация:

    • Различные типы датчиков (подбирается под испытуемое оборудование)
    • Датчик синхронизации
    • Специализированное программное обеспечение
