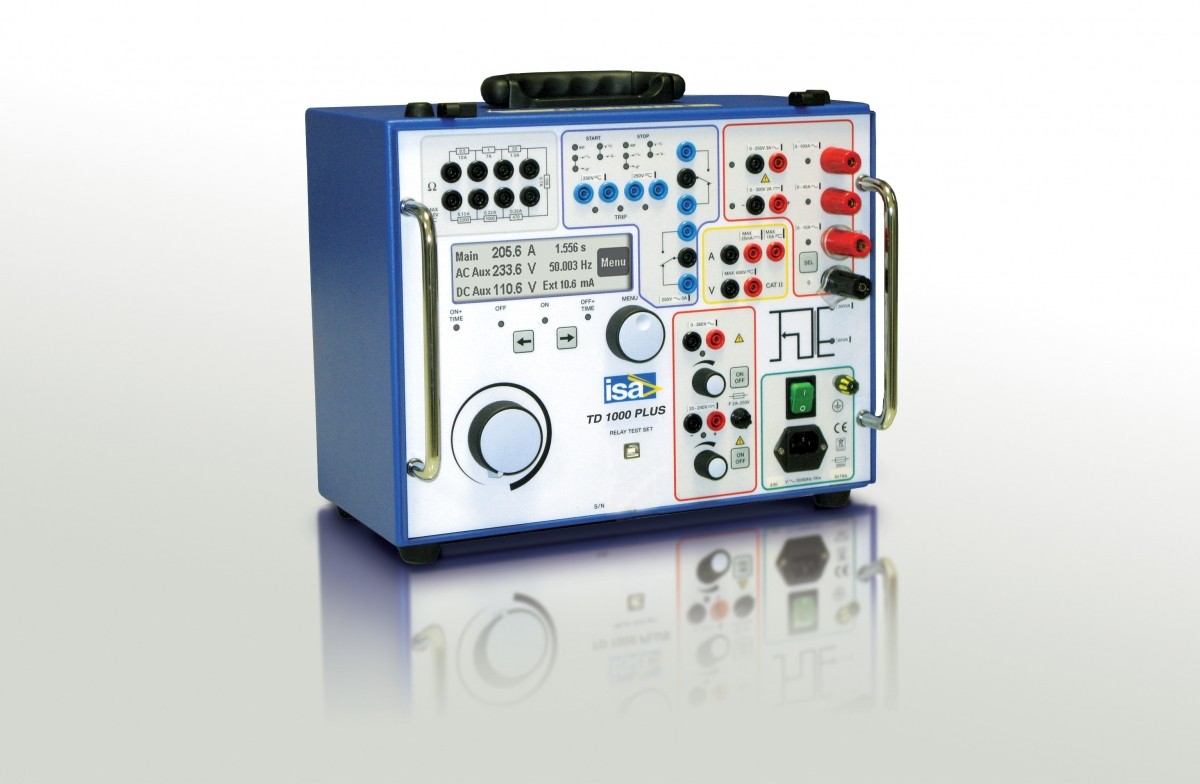

TD-1000 PLUS Прибор проверки устройств релейной защиты в однофазном режиме

    Прибор TD-1000 предназначен для проверки различных типов устройств релейной защиты и другого первичного и вторичного оборудования в однофазном режиме. Сочетает в себе высокую мощность, малые габариты и массу. Это незаменимый и надежный помощник при наладке и эксплуатации защит. Отличается от прибора T-1000 Plus возможностью формирования второго источника тока для проверки дифференциальных защит.
    Описание

    Прибор для проверки релейной защиты и автоматики ТD-1000 PLUS предназначен для проверки всех типов релейных защит в однофазном режиме, а также другого первичного и вторичного оборудования.

    В прибор встроены три генератора со встроенными цепями измерения:

    • основной (переменный ток 0-250 А, переменное напряжение 0-250 В, постоянное напряжение 300 В)
    • вспомогательный переменного напряжения (0-260В) с регулировкой частоты и фазового угла / вспомогательный источник переменного тока (0-20 А)
    • вспомогательный постоянного напряжения (20-240В) для питания защит

    Отличем данной модели особенностью данной модели, от модели T-1000 Plus, является возможность автоматического преобразования генератора вспомогательного переменного напряжения во второй источник тока для проверки дифференциальных защит.

    Встроенный модуль измерения внешних величин позволяет измерять внешние токи и напряжения, частоту и фазовый угол и рассчитывать на их основе прочие косвенные параметры.

    Результаты проверок могут быть сохранены во внутреннюю память прибора и переданы на ПК для формирования протокола. Также прибор можно подключить к ПК с использованием специального комплекса программ TDMS. Программное обеспечение на русском языке входит в стандартный комплект поставки прибора и позволяет создавать отчеты.

    Дополнительно к прибору TD-1000 Plus  может быть поставлены модули:

    - фильтр тока FT-1000 для фильтрации помех сети питания прибора

    - считывающая головка SHA 1000 для проверки счетчиков электроэнергии



    Тестер релейных защит TD-1000 PLUS весит всего 19 кг и поставляется в ударопрочном пластиковом кейсе.



    Функциональные особенности TD1000 Plus:

    • Максимальный выходной ток 250 A
    • Макс. выходное переменное напряжение до 260 В (AC)
    • Макс. выходное постоянное напряжение 300 В (DC)
    • Второй источник тока для проверки дифференциальных защит
    • Генератор частоты 15 - 550 Гц
    • Плавный сдвиг фаз
    • Источник питания защиты 20-240 В DC
    • Функция осциллографа для тока и напряжения
    • Передача данных по USB порту
    • Сохранение результатов во внутреннюю память
    • Бесплатное ПО на русском языке
    • Большой графический дисплей
    • Компактный и легкий
    • Первичная поверка прибора входит в стоимость
    Технические характеристики


    Модели

    Основные выходы

    Дополнительные выходы



    Iмакс.

    Uмакс AC

     Uмакс DC

    Uмакс AC

    Uмакс DC

    Iмакс.

    TD-1000 Plus

    250 А

    250 В

    300 В

    260 В

    240 В

    20А

    TD-1000 Plus 15 Hz

    250 А

    250 В

    300 В

    260 В

    240 В

    20А

    Основной генератор

    Переменный ток

    Максимальная выходная мощность, ВА

    1000

    Номинальная выходная пониженная мощность, ВА

    60

    Максимальный выходной переменный ток, А

    250

    Максимальный выходной переменный ток в режиме пониженной мощности, А

    70

    Основная допускаемая относительная погрешность, %

    1,0

    Переменное напряжение

    Максимальная выходная мощность, ВА

    750

    Максимальное выходное напряжение, В

    250

    Номинальный выходной ток, А

    2

    Основная допускаемая относительная погрешность, %

    1,0

    Постоянное напряжение

    Максимальная выходная мощность, ВА

    500

    Номинальная выходная пониженная мощность, ВА

    60

    Максимальное выходное напряжение, В

    300 (выпрямленное сглаженное)

    Основная допускаемая относительная погрешность, %

    0,5

    Вспомогательный генератор переменного напряжения

    Переменное напряжение

    Номинальная выходная мощность, ВА

    30

    Максимальная выходная мощность (1 мин), ВА

    40

    Максимальное выходное напряжение, В

    260

    Выходной ток, А

    0,5; 0,25; 0,125

    Выходной ток в режиме выхода тока, А

    20 А

    Диапазон регулирования фазового угла, °

    0 – 360

    Разрешающая способность по углу, °

    1

    Возможность установки предаварийного напряжения

    есть

    Возможность установки угла предаварийного напряжения относительно аварийного напряжения

    есть

    Возможность задания длительности предаварийного режима

    есть

    Диапазон регулирования частоты, Гц

    15 – 550

    Шаг регулирования частоты, Гц

    0,001

    Возможность переключения от номинальной частоты  к аварийной

    есть

    Диапазон установки скорости изменения частоты, Гц/с

    0,01 – 99,99

    Основная допускаемая относительная погрешность, %

    1,0

    Вспомогательный генератор постоянного напряжения (питание проверяемой защиты)

    Номинальная выходная мощность, Вт

    90

    Максимальное выходное напряжение, В

    240

    Максимальный выходной ток, А

    0,9; 0,45

    Основная допускаемая относительная погрешность, %

    0,5

    Измерительные входы

    Род тока

    пост./перем.

    Пределы измерения напряжения, В

    19,99; 59,99; 199,9; 599,9

    Пределы измерения тока, А

    0,025(пост.); 1,999; 10,49

    Осн. доп. относит. погрешность изм. пост. напряж., %

    0,5

    Осн. доп. относит. погрешность изм. перем. напряж., %

    1,0

    Осн. доп. относит. погрешность измерения тока, %

    0,5 для диап. 0,025А и 1,0

    Встроенный цифровой секундомер

    Пределы измерений, c

    9,999; 99,99; 999,9; 9999

    Пределы допускаемой абсолютной погрешности измерения времени (в соотв. с пределами измерения), мс

    ±(0,005%+ 1ед.мл.р)

    Тип дискретных входов

    “сухой”, с потенциалом 250B(AC) или 275В(DC)

    Реакция на инверсию контакта

    есть (одна из предустановок)

    Возможность установки НО или НЗ состояния контакта

    есть

    Возможность установки порогового значения для дискретного входа

    24В, 48В 110В

    Режим подсчета количества импульсов, поступивших на дискретный вход (проверка счетчиков эл. энергии)

    есть, с частотой 10 кГц

    Вспомогательные контактные выходы

    Количество контактных выходов, шт

    2

    Максимальная выдержка времени, с

    999,9

    Пределы допускаемой абсолютной погрешности выдержки времени, мс

    1

    Коммутационная способность контактов

    5А, 250В

    Общие сведения

    Количество генераторов

    3

    Возможность запуска/останова генераторов

    есть

    Режим пониженной мощности Источника 2 (Осн. генератора*)

    есть

    Количество балластных резисторов

    6

    Номинальные значения балластных резисторов, Ом

    0,5; 1; 22; 470; 1000; 2200

    Наличие гнезд балластных резисторов на лицевой панели

    есть

    Пользовательская установка сопротивления балластного резистора

    есть

    Количество дискретных входов

    2

    Возможность задания порогового знач. дискрет. входа

    есть

    Количество контактных выходов

    2

    Количество измерительных входов напряжения

    1

    Количество измерительных входов тока

    2

    Внутренняя память для условий и результатов проверок

    есть

    Синхронизация приборов между собой для получения трехфазной системы токов и напряжений

    есть

    Интерфейс связи с ПК

    RS-232, USB

    Внешнее ПО для анализа и распечатки результатов

    есть

    Дополнительные измерения по генераторным выходам

    P, Q, S, cos ϕ, Z, ϕ, R, X

    Дополнительные измерения по измерительным входам

    P, Q, S, cos ϕ, Z, ϕ, R, X, f, W

    Модуль для проверки дифф. защит (отдельный блок)

    есть

    Фильтр выходного тока (отдельный блок)

    есть

    Возможность проверки в циклах АПВ

    есть

    ЖК дисплей

    есть

    Электропитание, В

    230 ± 15%

    Диапазон рабочих температур, °С

    0 до +50

    Масса, кг

    19

    Габаритные размеры, мм

    380х300х240

    Стандартная комплектация TD-1000 Plus:
    • Прибор TD-1000 PLUS
    • Набор стандартных испытательных кабелей
    • Кабель питания
    • Кабель USB
    • Запасные плавкие предохранители (№ 5), T5A.
    • Программное обеспечение TDMS.
    • Пластиковый кейс
    • Руководство по эксплуатации
    • Гарантийный талон «ГК Энергоскан»
    • Свидетельство о первичной поверке

    Дополнительная комплектация ТD-1000 Plus

    • Комплект кабелей (дополнительный)
    • Фильтр тока FT-1000
    • считывающая головка SHA 1000
