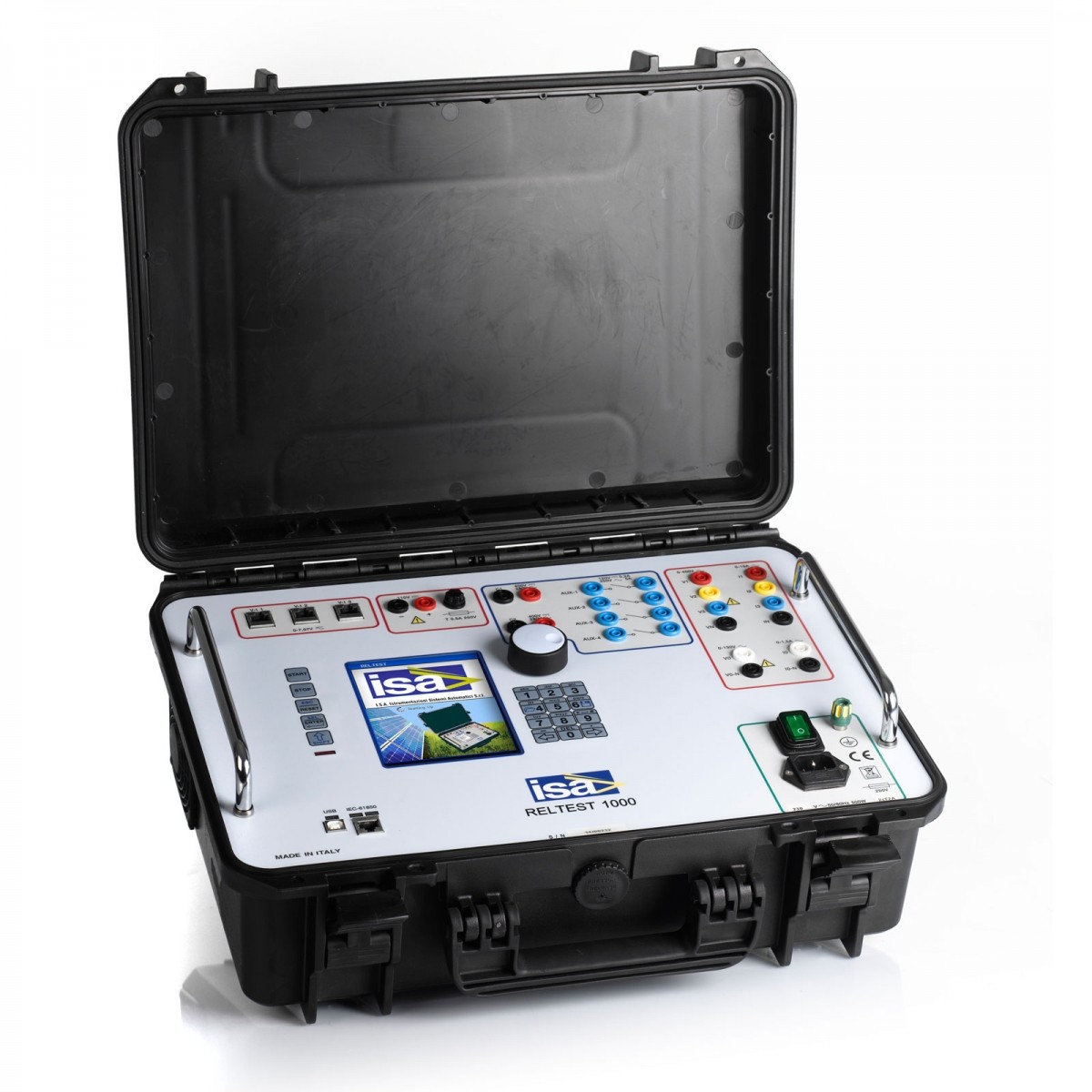

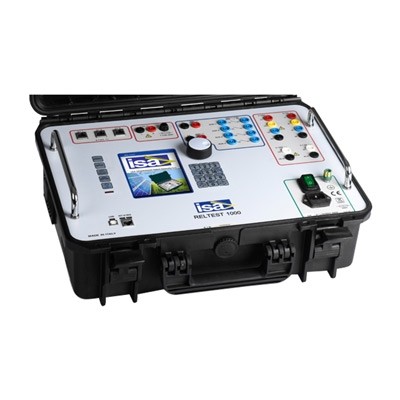

Reltest 1000 Прибор проверки устройств релейной защиты

    Прибор Reltest 1000 предназначен для проверки устройств релейной защиты в распределительных сетях, в сетях «SmartGrid» и сетях с источником возобновляемой энергии. Сочетает в себе возможность пофазного испытания с трехфазным подключением, малые габариты и небольшой вес. Это незаменимый и надежный помощник при наладке и эксплуатации защит.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    • Госреестр РФ:  56471-14
    Описание

    Прибор для проверки релейной защиты и автоматики Reltest-1000 производства компанииISA (Италия) , предназначен для проверки устройств релейной защиты в распределительных сетях, в сетях «SmartGrid» и сетях с источником возобновляемой энергии.

    В прибор встроены:

    • 3 источника напряжения (0-400 В)
    • 1 источник напряжения (0-130 В)
    • 1 основной источник тока (0-15 А) с возможностью трехфазного подключения
    • 1 вспомогательный источник тока (0-1 А)
    • 1 источник напряжения для питания защиты: 110, 48, 24 В.

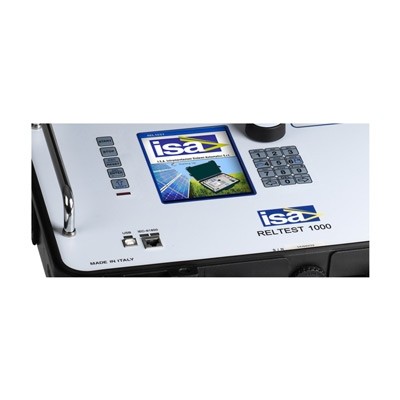

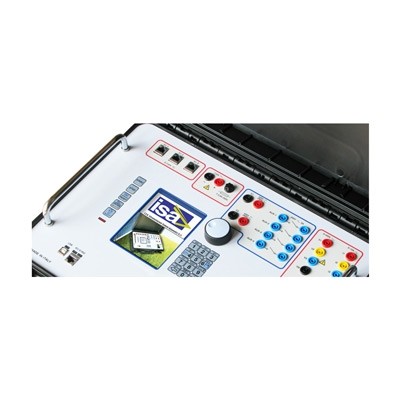

    Отличительной особенностью является большой ЖК дисплей и встроенные органы управления. Результаты проверок могут быть сохранены во внутреннюю память прибора и переданы на ПК для формирования протокола. Также прибор можно подключить к ПК с использованием специального комплекса программ TDMS. Программное обеспечение на русском языке входит в стандартный комплект поставки прибора и позволяет создавать отчеты.



    Функциональные особенности T1000 Plus

    • Управление при помощи ПК и ПО TDMS
    • Три независимых выхода напряжения 400 В
    • Выход тока 15 А, с переключателем на 3 фазы
    • Регулировка частоты 40-400 Гц
    • Два раздельных входа секундомера
    • Четыре контактных выхода
    • МЭК 61850-9
    • Компактный и легкий
    • Первичная поверка прибора входит в стоимость
    Технические характеристики

    Три выхода напряжения

    Выходное напряжение (диапазоны) 0-100 В / 0-400 В
    Тип регулировки Независимый
    Регулировка фазового угла между выходами (разрешение/погрешность) 0-360° (0,5° / 1°)
    Максимальная выходная мощность каждого канала 20 ВА
    Основная допускаемая относительная погрешность, % ± 0,5 изм. знач ± 0,2 от диапаз.


    Четвертый выход напряжения

    Выходное напряжение (диапазоны) 0-13 В / 0-130 В
    Регулировка фазового угла (разрешение/погрешность) 0-360° (0,5° / 1°)
    Максимальная выходная мощность 6 ВА
    Основная допускаемая относительная погрешность, % ± 0,5 изм. знач ± 0,2 от диапаз.


    Основной выход тока

    Выходной ток (переменный) 15 А
    Подключение 4 разъема с маркировкой In, I1, I2, I3
    Выбор выхода Автоматический в зависимости от типа КЗ
    Основная допускаемая относительная погрешность, % ±0,5 изм. знач ± 0,2 от диапаз.
    Регулировка фазового угла (разрешение/погрешность) 0-360° (0,5° / 1°)
    Максимальная выходная мощность каждого канала 25 ВА


    Вспомогательный выход тока

    Выходной ток (переменный)
    Подключение 2 разъема
    Основная допускаемая относительная погрешность, % ±0,5 изм. знач ± 0,2 от диапаз.
    Регулировка фазового угла (разрешение/погрешность) 0-360° (0,5° / 1°)
    Максимальная выходная мощность канала 2 ВА


    Частота

    Диапазон 40-400 Гц
    Погрешность ±0,1 мГц
    Разрешение 1 мГц
    Скорость изменения частоты ±0,1 Гц/с - ±999 Гц/с
    Выходной ток, А 0,5; 0,25; 0,125


    Вспомогательный генератор постоянного напряжения (питание проверяемой защиты)

    Номинальная выходная мощность, Вт 30
    Выходное напряжение, В 110 В/ 48 В/ 24 В


    Встроенный цифровой секундомер

    Пределы допускаемой абсолютной погрешности измерения времени (в соотв. с пределами измерения), мс ±(0,001%+ 1мс)
    Количество входов 2 шт.
    Тип дискретных входов “сухой”, с потенциалом 400В(DC)
    Возможность установки порогового значения для дискретного входа 24В, 80В


    Вспомогательные контактные выходы

    Количество контактных выходов, шт 4
    Максимальная выдержка времени, с 999,9
    Пределы допускаемой абсолютной погрешности выдержки времени, мс 1
    Коммутационная способность контактов 5А, 250В (АС) / 0,2 А, 120 В (DC)


    Общие сведения

    Возможность запуска/останова генераторов есть
    Количество дискретных входов 2
    Количество контактных выходов 4
    Внутренняя память для условий и результатов проверок есть
    Интерфейс связи с ПК USB
    Внешнее ПО TDMS
    ЖК дисплей 320х240 точек, цветной
    Электропитание, В 230 ± 15%
    Диапазон рабочих температур, °С 0 до +50
    Масса, кг 13
    Габаритные размеры, мм 460х350х170
    Стандартная комплектация Reltest-1000
    • Тестер релейных защит Reltest-1000
    • Набор стандартных испытательных кабелей
    • Кабель питания
    • Кабель USB
    • Запасные плавкие предохранители
    • Программное обеспечение TDMS.
    • Руководство по эксплуатации
    • Гарантийный талон «ГК Энергоскан»
    • Свидетельство о первичной поверке

    Дополнительная комплектация Reltest-1000

    • МЭК 61850-8
    • Выходы напряжения низкого уровня
    • Транспортировочный кейс
