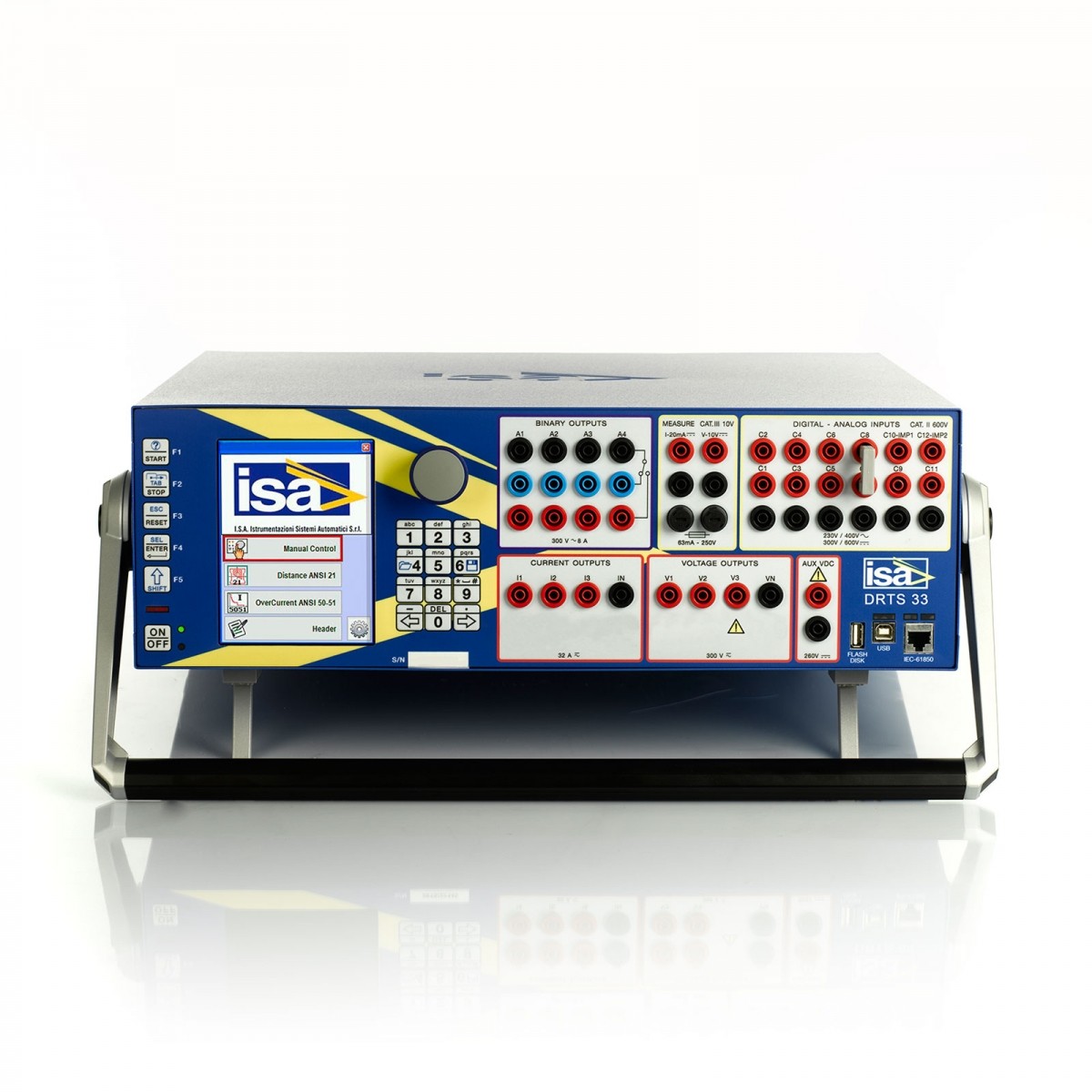

DRTS 33 Прибор проверки всех типов устройств релейной защиты

    Испытательный комплекс предназначен для проверки всех типов устройств релейной защиты всех поколений, от электромеханических и полупроводниковых, до микропроцессорных с поддержкой протокола МЭК 61850. Также прибор позволяет проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    • Госреестр РФ:  56471-14

    DRTS-33 -  испытательный комплекс релейной защиты производства компании ISA (Италия) предназначен для проверки устройств всех типов релейной защиты всех поколений, от электромеханических и полупроводниковых, до микропроцессорных с поддержкой протокола МЭК 61850. Также прибор DRTS33 ISA может проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.

    Прибор DRTS-33 снабжен 3мя источниками тока (до 32А) высокой мощности (до 430 ВА), а параллельное подключение позволит выдать ток до 96 А с мощностью до 1000 ВА.

    В прибор встроен большой цветной дисплей и органы управления, для проведения ряда проверок без необходимости подключения ПК. С подключением к ПК становится доступным полный функционал проверок УАЗиА при помощи комплекса программ TDMS. Комплект программ полностью на русском языке, позволяющий провести проверку защит как в ручном, так и в автоматическом режиме, с использованием специальных программ. Возможность сохранения результатов и планов испытаний, позволяет в будущем упростить повторную проверку защит или новую проверку типовых защит.

    Перечень программ:

    • Ручное управление
    • МТЗ (50-51)
    • Направленная МТЗ (67/67 N)
    • Дистанционная защита (21) (с возможностью использование RIO и XRIO файлов)
    • Реле контроля синхронизма (25)
    • Защита потери возбуждения (40)
    • Блокировка при качаниях (68)
    • Защита от асинхронного режима (78)
    • Редактор планов испытаний РЗА
    • Расширенный редактор планов испытаний РЗА
    • Задатчик тестовой последовательности
    • Воспроизведение и запись аварийных процессов, записанных цифровых осциллограмм (Comtrade)
    • Проверка счетчиков электроэнергии
    • Проверка преобразователей
    • Проверка измерителей качества электроэнергии
    • Модель энергосистемы

    Дополнительно прибор DRTS/33 ISA может комплектоваться  усилителем тока на 6 токов (6х32А), внутренним/внешним GPS синхронизатором,  внешним запоминающим устройством , модулем для работы с протоколами МЭК 61850-8 и МЭК 61850-9, система для проверки электросчетчиков SHA-6 дополнительными кабелями и разными транспортными кейсами.

    Функциональные особенности DRTS-33:

    • Выходной ток: 3 х 32 А (3 х 420ВА), 1 х 96 А (1 х 1000 ВА)
    • Выходное напряжение, 3 х 300 В (4 х 85 ВА), 1 х 600 В (1 х 200 ВА)
    • Диапазон частот каналов тока и напряжения от 0 до 3000 Гц
    • Диапазон регулирования фазового угла от  0° до 360°
    • Выходное постоянное напряжение: 0...260 В.
    • Типы интерфейсов: USB, Ethernet,  IRIG-B
    • Внутренняя память
    • Возможность работы без компьютера
    • Поддержка протокола МЭК 61850
    • Универсальное программное обеспечение TDMS
    • Большой цветной дисплей
    • Компактный размер и маленький вес

    Технические характеристики DRTS33:

    Выходные токи

    Выходы тока (диапазон):

    3 x 0..32 А/1 х 0 … 96 А/1 x 0 …85 A DC

    Мощность выходов тока

    3 х 420 ВА/1 х 1000 ВА/1 х 750 ВА  DC

    Погрешность выходов тока:

    Погрешность выходов тока:

    ±(0,04% от изм. знач + 0,01% от диапазона) – гарантированная

    Выходное напряжение

    Выходы напряжения (диапазон):

    3 х 0…300 В/1 х 0…600 В

    Мощность выходов напряжения:

    3 х 100 ВА / 1 х 200 ВА

    Погрешность выходов напряжения:

    ±(0,04% от изм. знач + 0,01% от диапазона) – гарантированная

    Общее для выходов тока и напряжения

    Диапазон частот (ток):

    0 … 3000 Гц

    Диапазон частот (напряжение):

    0 … 3000 Гц

    Диапазон частот переходных сигналов

    0 … 5000 Гц

    Диапазон установки фазового угла

      0 ° … + 360 °

    Разрешение:

    0,001 °

    Источник оперативного питания

    Вспомогательный источник оперативного питания

    0-260 В (постоянное напряжение) / 50 Вт

    Дискретные входы

    Дискретные входы (количество)

    12

    Параметры контакта

    сухой»; под напряжением (AC, DC)

    Частота дискретизации

    10 кГц

    Разрешение

    0,01 мс

    Счетчики импульсов (количество)

    2

    Максимальная частота отсчета

    100 кГц

    Дискретные выходы

    Дискретные выходы (релейные)

    4

    Диапазон коммутируемых напряжений

    300 В АС (2400 ВА) / 300 В DC (50 Вт)

    Дискретные выходы (транзисторные)

    4 (опция 87170)

    Измерительные входы AC/DC

    Количество

    10  (опция 82170)

    Диапазон напряжения

    600 В

    Погрешность

    0,15% (максимал.)

    Частота дискретизации

    до 50 кГц

    Входное сопротивление

    500 кОм // 50пкФ

    Измеряемые параметры и функции

    Ток с токоизмерительными клещами (AC + DC), Напряжение (AC + DC), Фазовый угол, Частота, Мощность, Осциллограф, Регистратор, Запись осциллограмм в память.

    Низкоуровневые входы

    Количество выходов

    6 (опция 87170)

    Диапазон установок

    0…12,5 Впик

    Макс. вых. ток

    5мА

    Точность

    0.015% изм.знач. 0.05%

    Интерфейсы связи и управления

    Интерфейсы связи:

    Ethernet, USB, USB для подключения флеш карты, IRIG B

    Цветной ЖК дисплей

    256 цветов,  разрешение 320х240 точек, диагональ 5,7 дюйма.

    Внутренняя память прибора

    256 Мб /2000 результатов

    Управление прибором при помощи ПК с установленным ПО

    есть

    Габаритные размеры и вес



    Вес

    18 кг

    Размер

    466 х150х 423 мм

    Основная комплектация DTRS33:

    • Испытательный комплекс релейной защиты DRTS 33
    • Мягкая защитная сумка;
    • Комплект испытательных кабелей;
    • Кабель питания;
    • Кабель заземления;
    • Кабели USB и Ethernet
    • Руководство по эксплуатации
    • Гарантийный талон ГК «Энергоскан»
    • Свидетельство о первичной поверке

    Дополнительная комплектация DRTS33:

    • Модуль расширения Выходов и вход синхронизации по IRIG-B (код 87170)
    • Внутренний приемник GPS с антенной (длина кабеля 20 м)* (код 88170)
    • Внешний приемник GPS с антенной и кабелем (код 10161)
    • Модуль работы по протоколу МЭК61850-9 – Sampled Values* (код 89170)
    • Модуль работы по протоколу МЭК61850-8 – Goose (код 83170)
    • Понижающий трансформатор тока HPB 400 (для проверки электромеханических защит) (код ZII70170)
    • Понижающий трансформатор тока HPB 600 (для проверки электромеханических защит) (код ZII71170)
    • Понижающий трансформатор тока IN2-CDG (для проверки электромеханических защит) (код 98156)
    • Модуль осциллографирования, записи и измерения аналоговых сигналов TRANSCOPE (опция 82170)
    • Токоизмерительные клещи на эффекте Холла
    • Универсальная сканирующая головка SH-2003 для проверки счетчиков электроэнергии (код 20162)
    • Дополнительный комплект испытательных кабелей и аксессуаров для подключения к защитам (код 15170)
    • Пластиковый транспортный кейс (пыле-, влагозащищенный) (код 85170)
    • Алюминиевый транспортный кейс (код 17170)
    • Мягкая транспортировочная сумка (дополнительно) (код 18170)
    • Устройство синхронизации с питающей сетью (код 72170)
    • Подставка (для вертикальной установки системы DRTS (код 19170)
    • Модуль проверки полярности (код 41175)
    • Ноутбук с сумкой

    Внешние усилители для DRTS 33:

    • AMI/332 – 3 дополнительных источника тока (3х32А) (код 80170)
    • AMI/632 – 6 дополнительных источника тока (6х32А) (код 8170)
