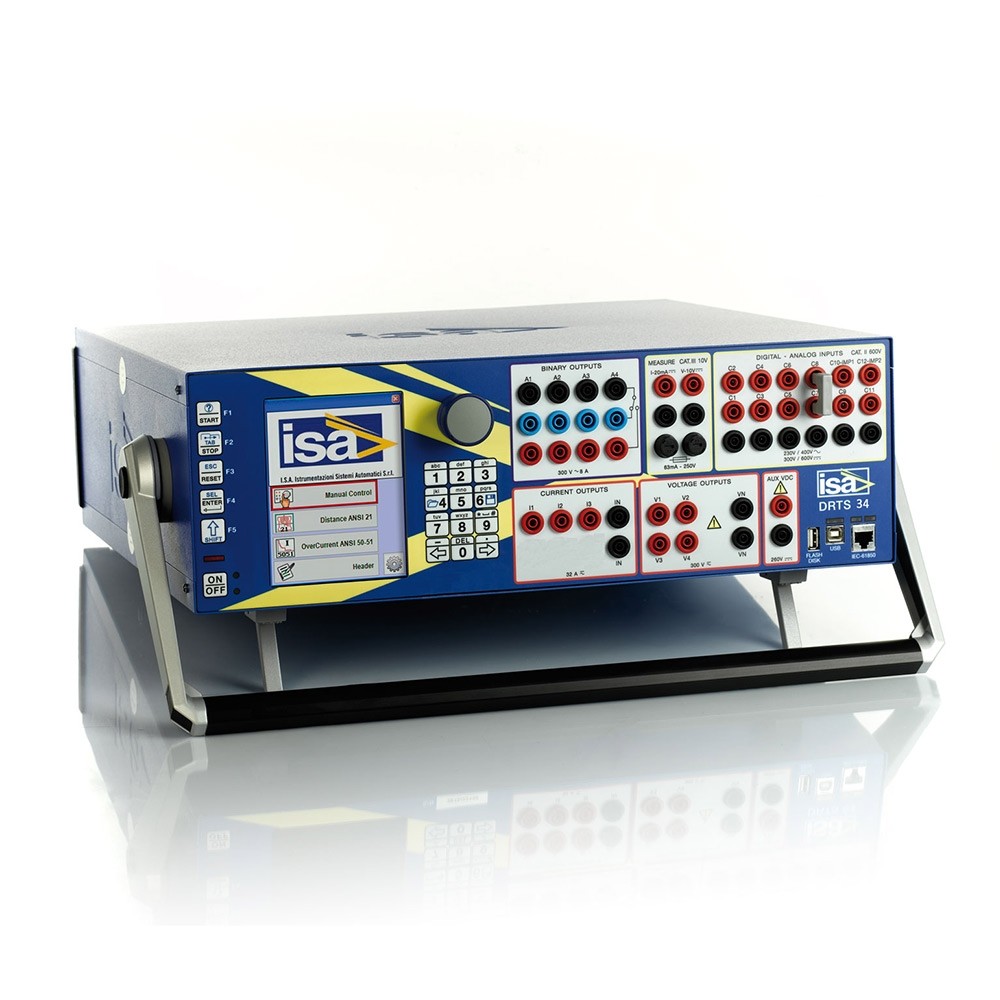

DRTS 34 Прибор проверки всех типов устройств релейной защиты

    Испытательный комплекс предназначен для проверки всех типов устройств релейных защит всех поколений - от электромеханических и полупроводниковых до микропроцессорных с поддержкой протокола МЭК 61850. Также прибор позволяет проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    Описание

    DRTS-34 - испытательный комплекс релейной защиты производства компании ISA (Италия) предназначен для проверки всех типов релейных защит всех поколений - от электромеханических и полупроводниковых до микропроцессорных с поддержкой протокола МЭК 61850.

    DRTS34 ISA может проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.
    Прибор снабжен 3мя источниками тока (до 32А) высокой мощности (до 430 ВА), а параллельное подключение позволяет выдавать ток до 96 А с мощностью до 1000 ВА.

    В прибор встроен большой цветной дисплей и кнопки управления для проведения проверок без необходимости подключения ПК. С подключением к ПК становится доступным полный функционал проверок УАЗиА при помощи комплекса программ TDMS. Комплект программ полностью на русском языке и позволяет провести проверку защит в ручном и в автоматическом режимах с использованием специальных программ. Возможность сохранения результатов и планов испытаний упрощает повторную проверку защит и новую проверку типовых защит.



    Перечень программ

    • Ручное управление
    • МТЗ (50-51)
    • Направленная МТЗ (67/67 N)
    • Дистанционная защита (21) (с возможностью использование RIO и XRIO файлов)
    • Реле контроля синхронизма (25)
    • Защита потери возбуждения (40)
    • Блокировка при качаниях (68)
    • Защита от асинхронного режима (78)
    • Редактор планов испытаний РЗА
    • Расширенный редактор планов испытаний РЗА
    • Задатчик тестовой последовательности
    • Воспроизведение и запись аварийных процессов, записанных цифровых
    • Осциллограмм (Comtrade)
    • Проверка счетчиков электроэнергии
    • Проверка преобразователей
    • Проверка измерителей качества электроэнергии
    • Модель энергосистемы

    Прибор DRTS/34 ISA может быть дополнительно укомплектован усилителем тока на 6 токов (6х32А), внутренним/внешним GPS синхронизатором, внешним запоминающим устройством, модулем для работы с протоколами МЭК 61850-8 и МЭК 61850-9, системой проверки электросчетчиков SHA-6, дополнительными кабелями и разными транспортными кейсами.


    Функциональные особенности DRTS-34

    • Выходной ток: 3 х 32 А (3 х 420ВА), 1 х 96 А (1 х 1000 ВА)
    • Выходное напряжение, 4 х 300 В (4 х 85 ВА), 1 х 600 В (1 х 200 ВА)
    • Диапазон частот каналов тока и напряжения от 0 до 3000 Гц
    • Диапазон регулирования фазового угла от 0° до 360°
    • Выходное постоянное напряжение: 0...260 В.
    • Типы интерфейсов: USB, Ethernet, IRIG-B
    • Внутренняя память
    • Возможность работы без компьютера
    • Поддержка протокола МЭК 61850
    • Универсальное программное обеспечение TDMS
    • Большой цветной дисплей
    • Компактный размер и маленький вес



    Дополнительная комплектация DRTS34

    • Модуль расширения Выходов и вход синхронизации по IRIG-B (код 87170)
    • Внутренний приемник GPS с антенной (длина кабеля 20 м)* (код 88170)
    • Внешний приемник GPS с антенной и кабелем (код 10161)
    • Модуль работы по протоколу МЭК61850-9 – Sampled Values* (код 89170)
    • Модуль работы по протоколу МЭК61850-8 – Goose (код 83170)
    • Понижающий трансформатор тока HPB 400 (для проверки электромеханических защит) (код ZII70170)
    • Понижающий трансформатор тока HPB 600 (для проверки электромеханических защит) (код ZII71170)
    • Понижающий трансформатор тока IN2-CDG (для проверки электромеханических защит) (код 98156)
    • Модуль осциллографирования, записи и измерения аналоговых сигналов TRANSCOPE (опция 82170)
    • Токоизмерительные клещи на эффекте Холла
    • Универсальная сканирующая головка SH-2003 для проверки счетчиков электроэнергии (код 20162)
    • Дополнительный комплект испытательных кабелей и аксессуаров для подключения к защитам (код 15170)
    • Пластиковый транспортный кейс (пыле-, влагозащищенный) (код 85170)
    • Алюминиевый транспортный кейс (код 17170)
    • Мягкая транспортировочная сумка (дополнительно) (код 18170)
    • Устройство синхронизации с питающей сетью (код 72170)
    • Подставка (для вертикальной установки системы DRTS (код 19170)
    • Модуль проверки полярности (код 41175)
    • Ноутбук с сумкой



    Внешние усилители для DRTS 34

    • AMI/632 – 6 дополнительных источника тока (6х32А) (код 8170)



    Технические характеристики

    Выходные токи

    Выходы тока (диапазон): 3 x 0..32 А/1 х 0 … 96 А/1 x 0 …85 A DC
    Мощность выходов тока 3 х 420 ВА/1 х 1000 ВА/1 х 750 ВА DC
    Погрешность выходов тока: ±±(0,04% от изм. знач + 0,01% от диапазона) – гарантированная


    Выходное напряжение

    Выходы напряжения (диапазон): 4 х 0…300 В/ 3 х 0…300 В/1 х 0…600 В
    Мощность выходов напряжения: 4 х 85 ВА / 3 х 100 ВА / 1 х 200 ВА
    Погрешность выходов напряжения: ±(0,04% от изм. знач + 0,01% от диапазона) – гарантированная


    Общее для выходов тока и напряжения

    Диапазон частот (ток): 0 … 3000 Гц
    Диапазон частот (напряжение): 0 … 3000 Гц
    Диапазон частот переходных сигналов 0 … 5000 Гц
    Диапазон установки фазового угла - 360 ° … + 360 °
    Разрешение: 0,001 °


    Источник оперативного питания

    Вспомогательный источник оперативного питания 12-260 В (постоянное напряжение) / 50 Вт


    Дискретные входы

    Дискретные входы (количество) 12
    Параметры контакта сухой»; под напряжением (AC, DC)
    Частота дискретизации 10 кГц
    Разрешение 0,01 мс
    Счетчики импульсов (количество) 02
    Максимальная частота отсчета 100 кГц


    Дискретные выходы

    Дискретные выходы (релейные) 4
    Диапазон коммутируемых напряжений 300 В АС (2400 ВА) / 300 В DC (50 Вт)
    Дискретные выходы (транзисторные) 4 (опция 87170)


    Измерительные входы AC/DC

    Количество 10 (опция 82170)
    Диапазон напряжения 600 В
    Погрешность 0,15% (максимал.)
    Частота дискретизации до 50 кГц
    Входное сопротивление 500 кОм // 50пкФ
    Измеряемые параметры и функции I с токоизмерительными клещами (AC + DC), V(AC + DC), Фазовый угол, Частота, Мощность, Осциллограф, Регистратор, Запись осциллограмм в память


    Низкоуровневые входы

    Количество выходов 6 (опция 87170)
    Диапазон установок 0…12,5 Впик
    Макс. вых. ток 5мА
    Точность 0.015% изм.знач. 0.05%


    Интерфейсы связи и управления

    Интерфейсы связи Ethernet, USB, USB для подключения флеш карты, IRIG B
    Цветной ЖК дисплей 256 цветов,  разрешение 320х240 точек, диагональ 5,7 дюйма
    Внутренняя память прибора 256 Мб /2000 результатов
    Управление прибором при помощи ПК с установленным ПО Есть


    Габаритные размеры и вес

    Вес 20 кг
    Размер 466 х 150 х 423 мм
    Основная комплектация DTRS34
    • Испытательный комплекс релейной защиты DRTS 34
    • Мягкая защитная сумка
    • Комплект испытательных кабелей
    • Кабель питания
    • Кабель заземления
    • Кабели USB и Ethernet
    • Руководство по эксплуатации
    • Гарантийный талон ГК «Энергоскан»
    • Свидетельство о первичной поверке

    Дополнительная комплектация DTRS34

    Указана в описании
