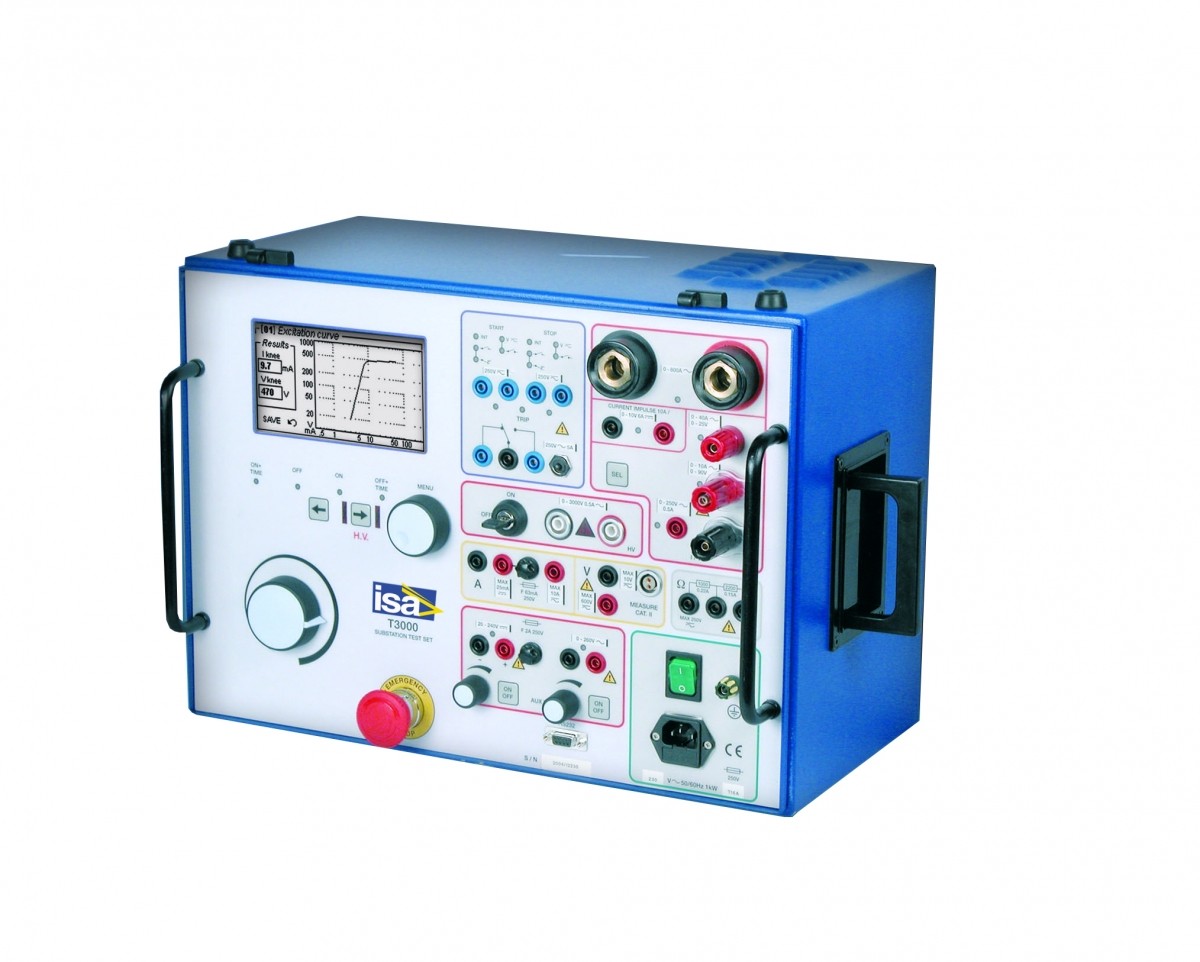

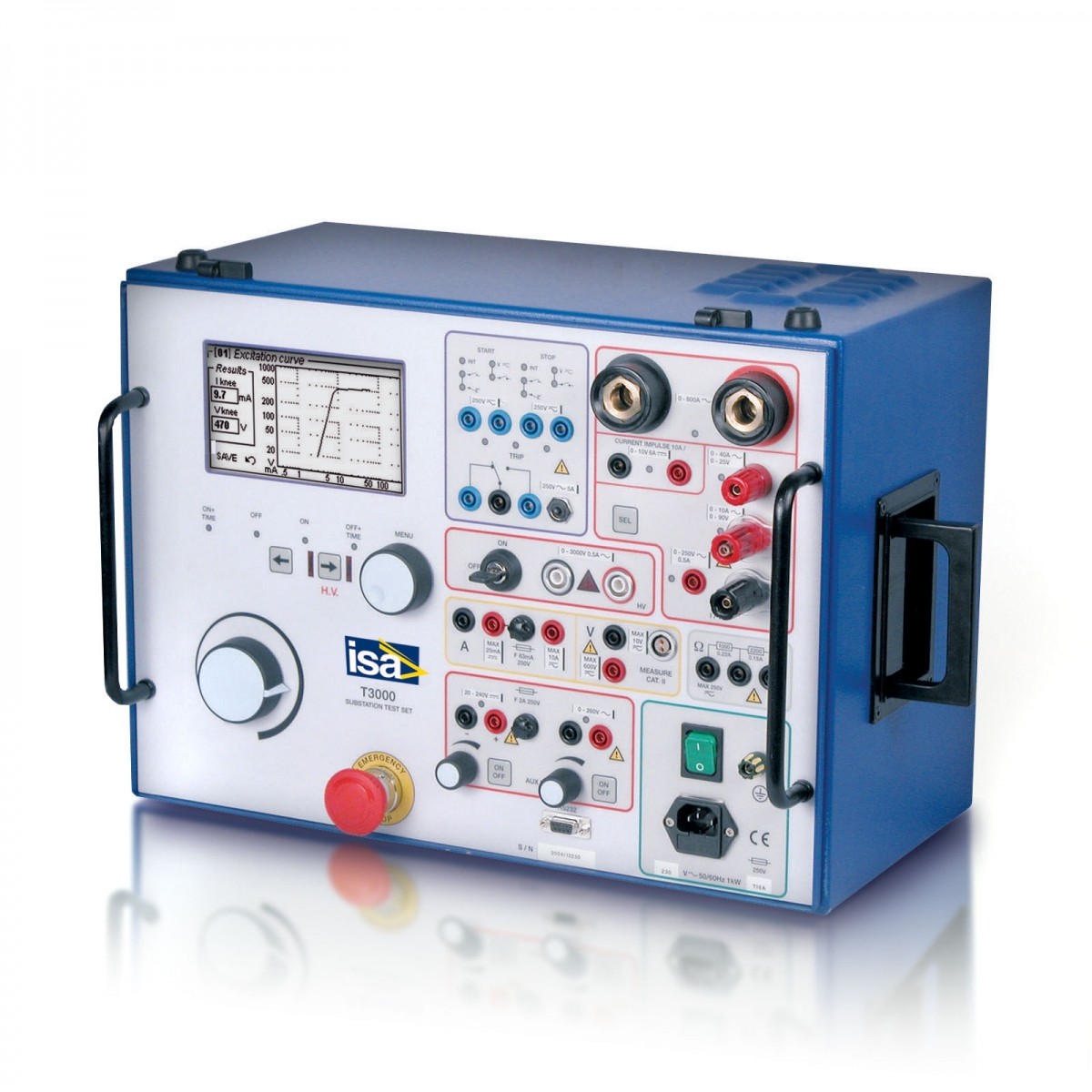

T-3000 Комплексный прибор для проверки устройств релейной защиты в однофазном режиме, ТТ и ТН

    Многофункциональная система для проверки устройств релейной защиты в однофазном режиме, трансформаторов тока (ТТ), трансформаторов напряжения (ТН), силовых трансформаторов, счетчиков электроэнергии, преобразователей и сетей заземления. Сочетает в себе весь функционал приборов Т 1000 Plus и T 2000 и габариты прибора Т 2000.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    Цена
    2 145 403 руб.
    0 руб.
    Описание

    Многофункциональная система Т-3000 производства компании ISA (Италия) предназначена для проверки защит в однофазном режиме, трансформаторов тока (ТТ), трансформаторов напряжения (ТН), силовых трансформаторов, счетчиков электроэнергии, преобразователей и сетей заземления. Система Т-3000 включает в себя функции приборов Т-1000 Plus и T-2000.

    Испытательная система T-3000 включает в себя 3 независимых генератора:

    • Основной генератор, имеющий 6 выходов: сильноточный переменного тока (до 800 А), слаботочный переменного тока (до 60 А), слаботочный постоянного тока (до 6 А), импульсного тока (до 10 А), высоковольтный переменного напряжения (до 3000 В), низковольтный переменного напряжения (250 В). Все выходы являются регулируемыми и имеют собственные измерители
    • Вспомогательный переменного напряжения (0-500 В) с регулировкой частоты и фазового угла
    • Вспомогательный постоянного напряжения (20-260 В) для питания защит

    Проверки параметров проводятся в полуавтоматическом режиме. Оператор выбирает тип проверки, используемые выходы и контролирует выходные величины. Прибор, в свою очередь, измеряет выходные и входные величины и рассчитывает косвенные параметры, такие как коэффициент трансформации, сопротивление и точка перегиба при снятии вольтамперной характеристики.

    Текущее состояние выходных величин отображается на большом графическом ЖК-дисплее. При помощи многофункциональной кнопки управления и графического ЖК-дисплея можно войти в режим МЕНЮ, позволяющий контролировать все функции прибора.

    Результаты испытаний могут регистрироваться, просматриваться и анализироваться при помощи программного обеспечения TDMS. Эта программа полностью русифицирована и позволяет при помощи графического пользовательского интерфейса контролировать настройку Т-3000, выгружать результаты испытаний, готовить профессиональные протоколы испытаний и экспортировать их в различные форматы.

    Дополнительно к прибору T-3000 могут быть поставлены различные опции, которые значительно расширяют функционал прибора.

    Т-3000 измеряет те же параметры релейных защит ,что и прибор Т-1000 Plus, и такие же параметры трансформаторов тока (ТТ) и напряжения (ТН), как и Т-2000.



    Дополнительная комплектация Т-3000:

    • Алюминиевый транспортировочный кейс
    • Высокопрочный транспортировочный кейс Discovery (пластик)
    • Токоизмерительные клещи 1/1000, макс. 100A - Ø 12 мм
    • Внешнее термографическое печатающее устройство 4.5 дюйма
    • Внешний модуль постоянного тока High I DC 400 A
    • Сканирующая головка SH-2003 для проверки счетчиков
    • Модернизированный нагрузочный трансформатор тока до 2000А
    • Модернизированный нагрузочный трансформатор тока до 3000А
    • Модернизированный нагрузочный трансформатор тока до 4000А
    • Модуль для проверки дифференциальных защит D-1000
    • Комплект для измерения сопротивления заземляющих устройств и определения удельного сопротивления грунта
    • Фильтр тока FT-1000
    • Модуль для обеспечения безопасности при измерении полного сопротивления линии
    Технические характеристики

    Основное предназначение

    ТТ, ТН, СТ

    Связь с ПК

    RS-232

    Графический дисплей

    ЖК дисплей FSTN; чернобелый, 240x128 точек; размер - 135x80 мм

    Локальная память для хранения результатов

    500 результатов

    Внешнее ПО для загрузки условий проверки и анализа результатов

    TDMS

    Количество генераторов, шт.

    3

    Количество дискретных входов, шт.

    2

    Количество контактных выходов, шт.

    1

    Возможность установки порога чувствительности дискретных входов

    есть

    Возможность синхронизации приборов для получения трехфазной системы

    есть

    Возможность проверки в циклах АПВ

    есть

    Номинальные значения балластных резисторов, Ом

    1000; 2200



    Основной генератор

    Сильноточный выход переменного тока

    Максимальный выходной ток, А

    800

    Номинальная выходная мощность, ВА

    600

    Максимальная выходная мощность, ВА

    2000


    Слаботочный выход переменного тока

    Максимальный выходной ток, А

    60

    Максимальная выходная мощность, ВА

    1000


    Слаботочный выход постоянного тока

    Максимальный выходной ток, А

    6

    Максимальный ток в режиме импульсов тока, А

    10


    Высоковольтный выход переменного напряжения

    Максимальное выходное напряжение, В

    1200 или 3000

    Максимальная мощность, ВА

    1500


    Низковольтный выход переменного напряжения

    Максимальное выходное напряжение, В

    250

    Максимальная выходная мощность, ВА

    250


    Вспомогательный генератор постоянного напряжения

    Диапазон регулирования постоянного напряжения, В

    20 − 240

    Номинальная выходная мощность, Вт

    90

    Размах пульсаций напряжения, %

    1

    Регулировочная ручка

    есть

    Кнопка (тумблер) пуска/останова генерации

    есть



    Измеритель

    Основная относительная погрешность измерения переменного напряжения, %

    0,5

    Основная относительная погрешность измерения постоянного напряжения, %

    0,5

    Основная относительная погрешность измерения тока, %

    0,5

    Абсолютная погрешность измерения фазового угла, град.

    1 ±1ед.мл.разр.

    Абсолютная погрешность измерения частоты, мГц:

    - на частоте 50 Гц

    - на верхнем пределе частотного диапазона

    1

    10

    Возможность расчета производных величин по генераторным выходам (cos ϕ, Z, R, X, P, Q… )

    есть

    Возможность расчета производных величин по измерительным входам (cos ϕ, Z, R, X, P, Q… )

    есть

    Возможность индикации в I/Iном, U/Uном

    есть


    Секундомер

    Абсолютная погрешность измерения времени, мс:

    - от 0 до 9,999с

    - от 10 до 99,99с

    - от 100 до 999,9с

    - от 1000 до 9999с


    1

    10

    100

    1000

    Возможность индикации времени в периодах промышленной частоты

    есть


    Прочие параметры

    Диапазон рабочих температур, °С

    от -10 до +50

    Напряжение электропитания (1 фаз., 50 Гц), В

    220 ± 15%

    Масса

    34

    Стандартная комплектация
    • Тестер релейных защит T-3000
    • Набор стандартных испытательных кабелей
    • Кабель питания
    • Кабель RS232
    • Программное обеспечение TDMS.
    • Руководство по эксплуатации
    • Гарантийный талон «ГК Энергоскан»
    • Свидетельство о первичной поверке



    Дополнительная комплектация

    • Указано в описании
