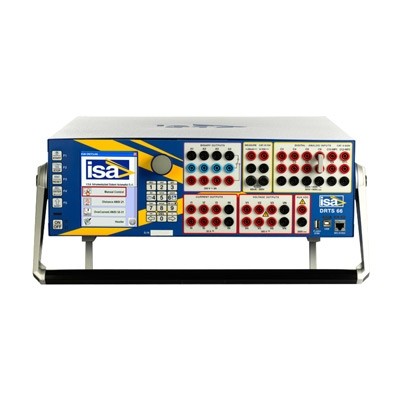

DRTS 66 Прибор проверки всех типов устройств релейной защиты

    Испытательный комплекс предназначен для проверки всех типов устройств релейных защит всех поколений от электромеханических и полупроводниковых до микропроцессорных с поддержкой протокола МЭК 61850. Прибор позволяет проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    Описание

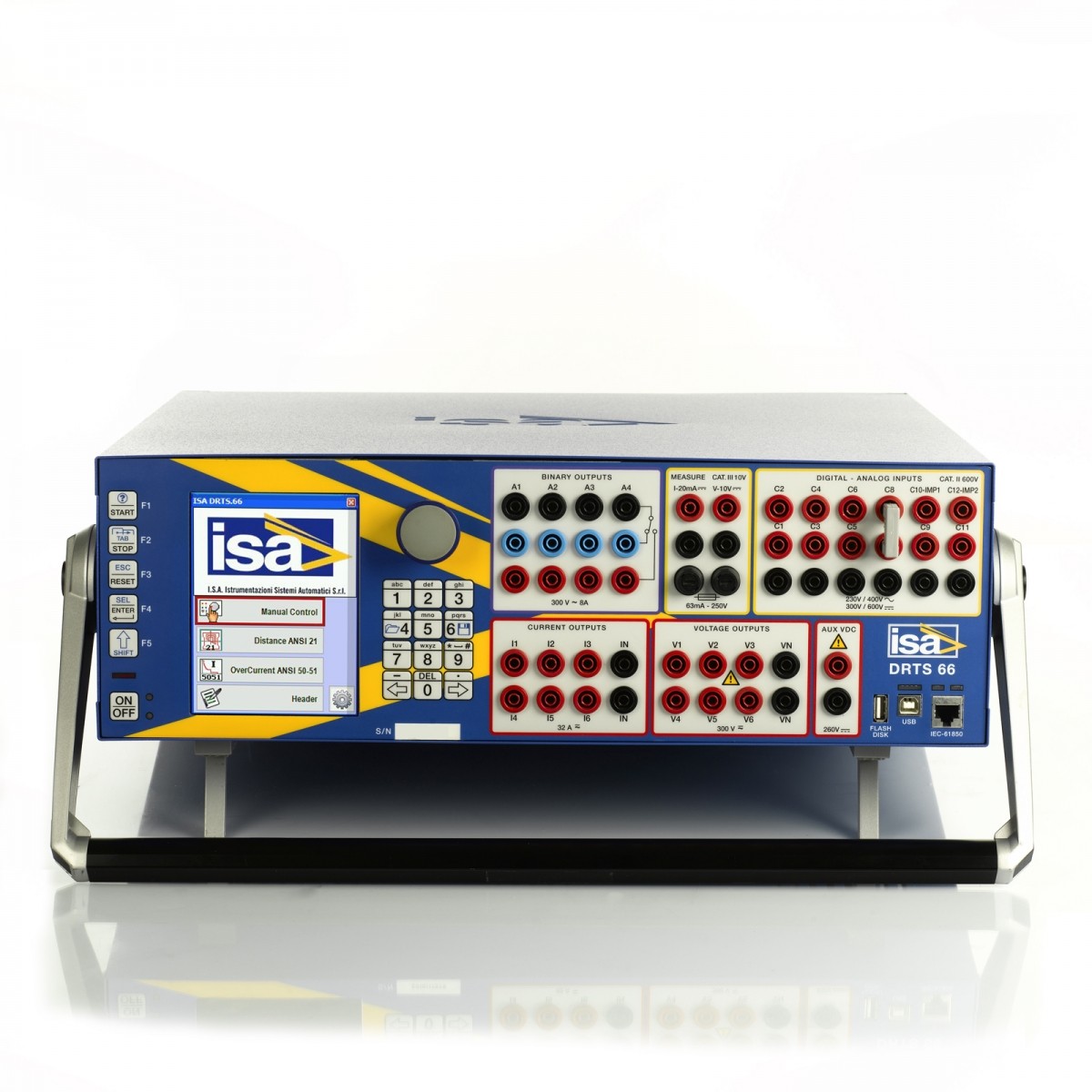

    DRTS-66 - испытательный комплекс релейной защиты производства компании ISA (Италия), предназначенный для проверки всех типов релейных защит всех поколений - от электромеханических и полупроводниковых до микропроцессорных с поддержкой протокола МЭК 61850. Прибор может проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.

    DRTS-64 снабжен шестью источниками тока (до 32А) высокой мощности (до 430 ВА), а параллельное подключение позволяет выдавать ток до 128 А и мощность до 1000 ВА.

    В прибор встроен большой цветной дисплей и органы управления для проведения ряда проверок без необходимости подключения ПК. С подключением к ПК становится доступным полный функционал проверок УАЗиА при помощи комплекса программ TDMS, доступного полностью на русском языке. С использованием специальных программ можно проводить проверку защит в ручном так и автоматическом режимах. Возможность сохранения результатов и планов испытаний позволяет упростить повторную проверку защит или новую проверку типовых защит.



    Перечень программ

    • Ручное управление
    • МТЗ (50-51)
    • Направленная МТЗ (67/67 N)
    • Дистанционная защита (21) (с возможностью использование RIO и XRIO файлов)
    • Дифференциальная защита линии и трансформаторов (87)
    • Реле контроля синхронизма (25)
    • Защита потери возбуждения (40)
    • Блокировка при качаниях (68)
    • Защита от асинхронного режима (78)
    • Редактор планов испытаний РЗА
    • Расширенный редактор планов испытаний РЗА
    • Задатчик тестовой последовательности
    • Воспроизведение и запись аварийных процессов, записанных цифровых
    • Осциллограмм (Comtrade)
    • Проверка счетчиков электроэнергии
    • Проверка преобразователей
    • Проверка измерителей качества электроэнергии
    • Модель энергосистемы

    Дополнительно прибор DRTS/66 ISA может комплектоваться усилителем тока на 3 тока (3х32А), усилителем тока на 6 токов (6х32А), внутренним/внешним GPS синхронизатором, внешним запоминающим устройством , модулем для работы с протоколами МЭК 61850-8 и МЭК 61850-9, система для проверки электросчетчиков SHA-6 дополнительными кабелями и разными транспортными кейсами.



    Функциональные особенности DRTS-64

    • Выходной ток: 6 х 32 А (3 х 420ВА), 3 х 64 А (3 х 860 ВА), 1 х 128 А (1 х 1000 ВА)
    • Выходное напряжение, 6 х 300 В (6 х 50 ВА), 4 х 300 В (4 х 85 ВА), 1 х 600 В (1 х 200 ВА)
    • Диапазон частот каналов тока и напряжения от 0 до 3000 Гц
    • Диапазон регулирования фазового угла от 0° до 360°
    • Выходное постоянное напряжение: 0...260 В.
    • Типы интерфейсов: USB, Ethernet, IRIG-B
    • Внутренняя память
    • Возможность работы без компьютера
    • Поддержка протокола МЭК 61850
    • Универсальное программное обеспечение TDMS
    • Большой цветной дисплей
    • Компактный размер и маленький вес



    Дополнительная комплектация DRTS-66

    • Модуль расширения Выходов и вход синхронизации по IRIG-B (код 87170)
    • Внутренний приемник GPS с антенной (длина кабеля 20 м)* (код 88170)
    • Внешний приемник GPS с антенной и кабелем (код 10161)
    • Модуль работы по протоколу МЭК61850-9 – Sampled Values* (код 89170)
    • Модуль работы по протоколу МЭК61850-8 – Goose (код 83170)
    • Понижающий трансформатор тока HPB 400 (для проверки электромеханических защит) (код ZII70170)
    • Понижающий трансформатор тока HPB 600 (для проверки электромеханических защит) (код ZII71170)
    • Понижающий трансформатор тока IN2-CDG (для проверки электромеханических защит) (код 98156)
    • Модуль осциллографирования, записи и измерения аналоговых сигналов TRANSCOPE (опция 82170)
    • Токоизмерительные клещи на эффекте Холла
    • Универсальная сканирующая головка SH-2003 для проверки счетчиков электроэнергии (код 20162)
    • Дополнительный комплект испытательных кабелей и аксессуаров для подключения к защитам (код 15170)
    • Пластиковый транспортный кейс (пыле-, влагозащищенный) (код 85170)
    • Алюминиевый транспортный кейс (код 17170)
    • Мягкая транспортировочная сумка (дополнительно) (код 18170)
    • Устройство синхронизации с питающей сетью (код 72170)
    • Подставка (для вертикальной установки системы DRTS (код 19170)
    • Модуль проверки полярности (код 41175)
    • Ноутбук с сумкой



    Внешние усилители для DRTS 34

    • DRTS 9 – преобразователь выходов напряжения в источники тока
    • AMI/332 – 3 дополнительных источника тока (3х32А) (код 80170)
    • AMI/632 – 6 дополнительных источника тока (6х32А) (код 8170)
    Технические характеристики

    Выходные токи

    Выходы тока (диапазон) 6 x 0..32 А /3 х 0…64 А/1 х 0…128 А /1 x 0 …85 A DC
    Мощность выходов тока 6 х 430 ВА /3 х 860 ВА/1 х 1000 ВА /1 х 750 ВА  DC
    Погрешность выходов тока ± (0,04% от изм. знач + 0,01% от диапазона) – гарантированная


    Выходное напряжение

    Выходы напряжения (диапазон) 6 х 0…300 В /1 х 0…600 В
    Мощность выходов напряжения 6 х 50 ВА /4 х 85 ВА / 3 х 100 ВА/1 х 200 ВА
    Погрешность выходов напряжения ± (0,04% от изм. знач + 0,01% от диапазона) – гарантированная


    Общее для выходов тока и напряжения

    Диапазон частот (ток) 0 … 3000 Гц
    Диапазон частот (напряжение) 0 … 3000 Гц
    Диапазон частот переходных сигналов 0 … 5000 Гц
    Диапазон установки фазового угла - 360 ° … + 360 °
    Разрешение: 0,001 °


    Источник оперативного питания

    Вспомогательный источник оперативного питания 12-260 В (постоянное напряжение) / 50 Вт


    Дискретные входы

    Дискретные входы (количество) 12
    Параметры контакта сухой»; под напряжением (AC, DC)
    Частота дискретизации 10 кГц
    Разрешение 0,01 мс
    Счетчики импульсов (количество) 02
    Максимальная частота отсчета 100 кГц


    Дискретные выходы

    Дискретные выходы (релейные) 4
    Диапазон коммутируемых напряжений 300 В АС (2400 ВА) / 300 В DC (50 Вт)
    Дискретные выходы (транзисторные) 4 (опция 87170)


    Измерительные входы AC/DC

    Количество 10 (опция 82170)
    Диапазон напряжения 600 В
    Погрешность 0,15% (максимал.)
    Частота дискретизации до 50 кГц
    Входное сопротивление 500 кОм // 50пкФ
    Измеряемые параметры и функции I с токоизмерительными клещами (AC + DC), V(AC + DC), Фазовый угол, Частота, Мощность, Осциллограф, Регистратор, Запись осциллограмм в память


    Низкоуровневые входы

    Количество выходов 6 (опция 87170)
    Диапазон установок 0…12,5 Впик
    Макс. вых. ток 5мА
    Точность 0.015% изм.знач. 0.05%


    Интерфейсы связи и управления

    Интерфейсы связи Ethernet, USB, USB для подключения флеш карты, IRIG B
    Цветной ЖК дисплей 256 цветов,  разрешение 320х240 точек, диагональ 5,7 дюйма
    Внутренняя память прибора 256 Мб /2000 результатов
    Управление прибором при помощи ПК с установленным ПО Есть


    Габаритные размеры и вес

    Вес 20 кг
    Размер 466 х 150 х 423 мм
    Основная комплектация DTRS-66
    • Испытательный комплекс релейной защиты DRTS-66
    • Мягкая защитная сумка;
    • Комплект испытательных кабелей;
    • Кабель питания;
    • Кабель заземления;
    • Кабели USB и Ethernet
    • Руководство по эксплуатации
    • Гарантийный талон ГК «Энергоскан»
    • Свидетельство о первичной поверке


    Дополнительная комплектация DRTS-66

    Указана в описании
