Автоматизированные системы мониторинга и диагностики (АСМД), или системы мониторинга (СМ) предназначены для контроля технического состояния высоковольтного электрооборудования в режиме реального времени. Для этого используются датчики различного назначения, передающие измерительные сигналы в систему сбора, обработки и передачи информации.
Многолетний опыт применения таких систем на трансформаторах в сетевых организациях показал, что стационарные системы (установленные на весь срок службы оборудования) не повышают эффективность технического диагностирования трансформаторного оборудования ввиду применения в организациях регламентных испытаний, измерений и периодических осмотров. Такие системы не стали альтернативой регламентным методам диагностики ввиду действия технических регламентов, исключающих такую возможность и определённых затруднений с метрологическим сопровождением. Тем не менее, стационарные системы имеют положительный опыт использования в качестве средств непрерывного контроля для оборудования, имеющего тенденцию к ухудшению технического состояния для своевременного принятия оперативных мер по недопущению аварийной ситуации, а так же для подробного анализа текущего развития дефекта и установления его причины.
Мобильные системы мониторинга не требуют постоянного использования, а так же конструктивного изменения оборудования для их установки. Это позволяет использовать их выборочно на том оборудовании, которое в настоящий момент наиболее подвержено риску развития дефекта. Так же это позволяет устанавливать их на тот промежуток времени, который необходим для принятия решения о дальнейшей эксплуатации контролируемого объекта, после чего легко демонтировать систему и использовать на других объектах. Таким образом можно несколькими комплектами мобильных систем контролировать целый парк оборудования без дополнительных вложений и эксплуатационных издержек на приборы.

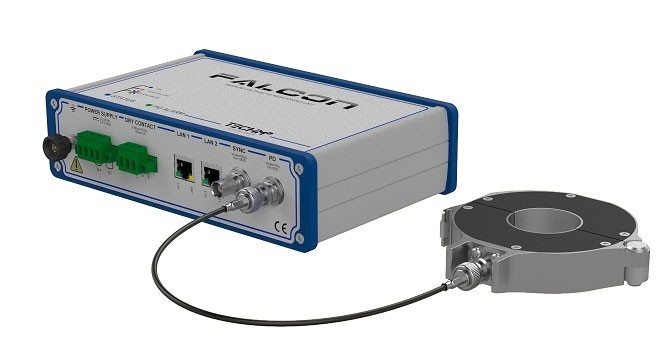

Рисунок 1 – Внешний вид Techimp Falcon с индуктивным датчиком
В качестве мобильной системы контроля изоляции высоковольтного оборудования наша компания предлагает использовать систему мониторинга частичных разрядов Techimp Falcon с индуктивным или ёмкостным TEV датчиком. Это позволяет контролировать состояние изоляции по импульсам ЧР, протекающим через заземляющий проводник или заземлённый корпус оборудования. Вся информация обрабатывается головным модулем Techimp Falcon, анализируется и передаётся удалённо посредством сетевого подключения. Пользователю доступны текущие тренды активности ЧР, ретроспективные данные за период контроля, частотный анализ разрядной активности, индивидуальные настройки и тревожная сигнализация. Для контроля нескольких единиц оборудования применяется каскадное подключение нескольких головных модулей Techimp Falcon с отдельными датчиками.

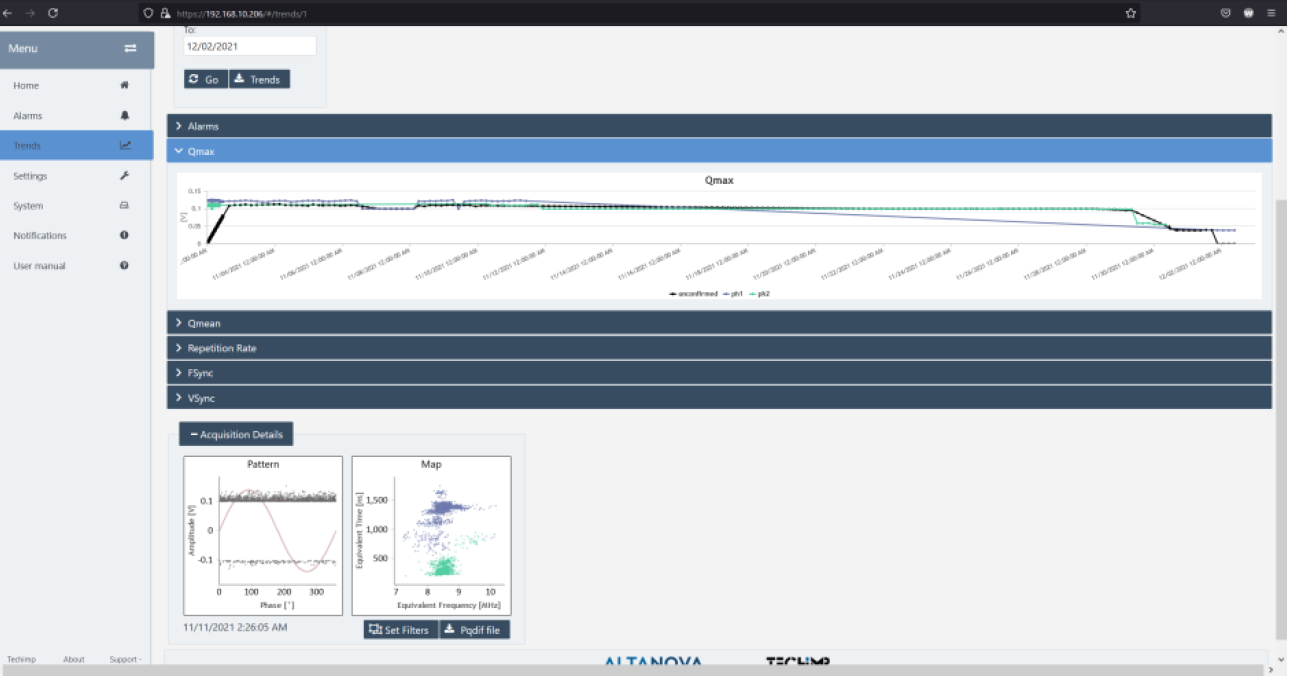

Рисунок 2 – Пример мониторинга ЧР в web-интерфейсе Techimp Falcon
Система Techimp Falcon имеет встроенный web-интерфейс, таким образом не требуется установка на ПК пользователя специализированного ПО, а удалённый доступ возможен из любой точки при подключении прибора к сети интернет. В качестве рабочего места оператора может использоваться ПК на подстанции с прямым подключением к системе мониторинга по сетевому кабелю, любой ПК в пользовательской сети при подключении системы к сетевому коммутатору внутренней сети компании, либо любое устройство с доступом в интернет при подключении модема к системе мониторинга.

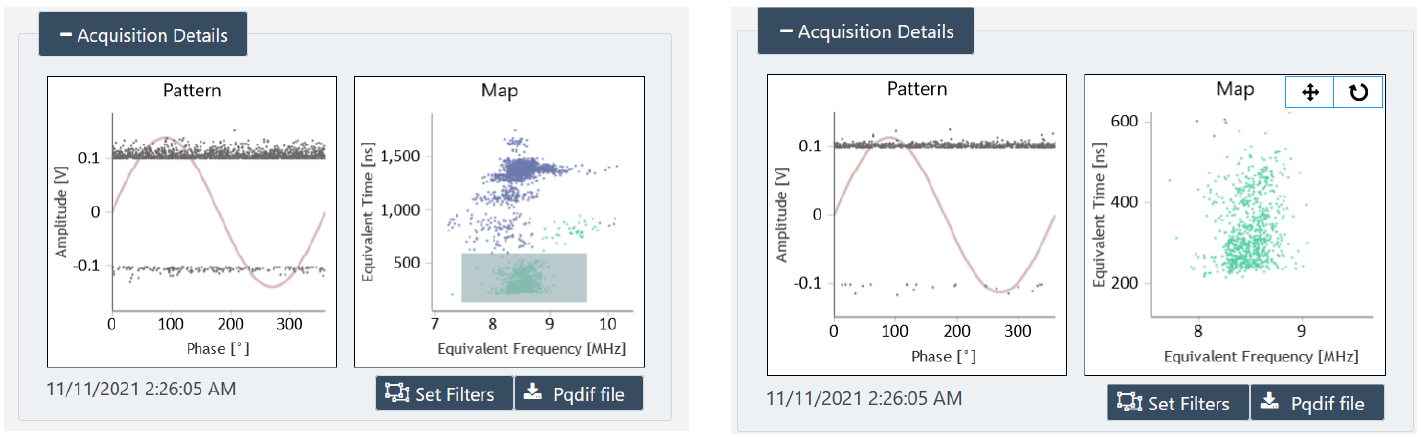

Рисунок 3 – Анализ разрядов по длине и частоте обнаруженных импульсов
Компания Энергоскан предлагает системы мониторинга частичных разрядов Techimp Falcon в различной комплектации, с предоставлением заводской гарантии, сервисной и технической поддержки, а так же сдачей системы «под ключ» при необходимости.
В качестве услуги мы предлагаем установку системы мониторинга ЧР на ваше оборудование на необходимый период времени, наладку системы с обеспечением удалённого доступа и обучение персонала. Такое решение позволит использовать удалённый мониторинг со всеми его преимуществами без приобретения измерительного оборудования и его технического обслуживания.
В 2024 году система Techimp Falcon была установлена на действующий трансформатор 110 кВ в рамках сотрудничества с региональной сетевой организацией. После капитального ремонта данного трансформатора появился рост уровня водорода, растворённого в масле, что является признаком разрядной активности во внутренней изоляции. В двухмесячный период мониторинга система выявила неустойчивый характер частичных разрядов с тенденцией к росту разрядной активности. В настоящее время трансформатор находится на учащённом контроле до проведения повторных испытаний и измерений и последующего принятия решения о выводе в ремонт.
