При поиске повреждений подземных, а также проложенных на эстакадах силовых кабельных линий существует следующая последовательность поиска повреждений:

- анализ повреждения;

- предварительный/дистанционный поиск (ИДМ, DECAY, ICM, TDR);

- точный поиск (индукционный, акустика);

- Раскопка шурфа (для подземных КЛ) для ремонта поврежденного участка в месте, определенном по результатам точного ОМП.

- Прокол поврежденной кабельной линии (последний этап перед началом ремонта).

Место для проведения выбора кабеля из пучка в зависимости от способа прокладки может выглядеть следующим образом:

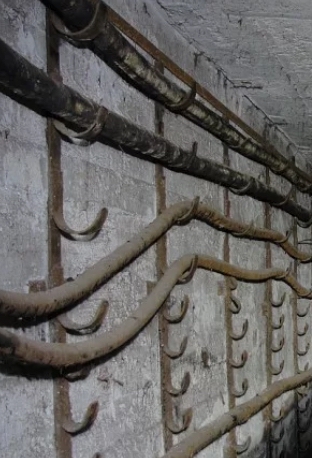

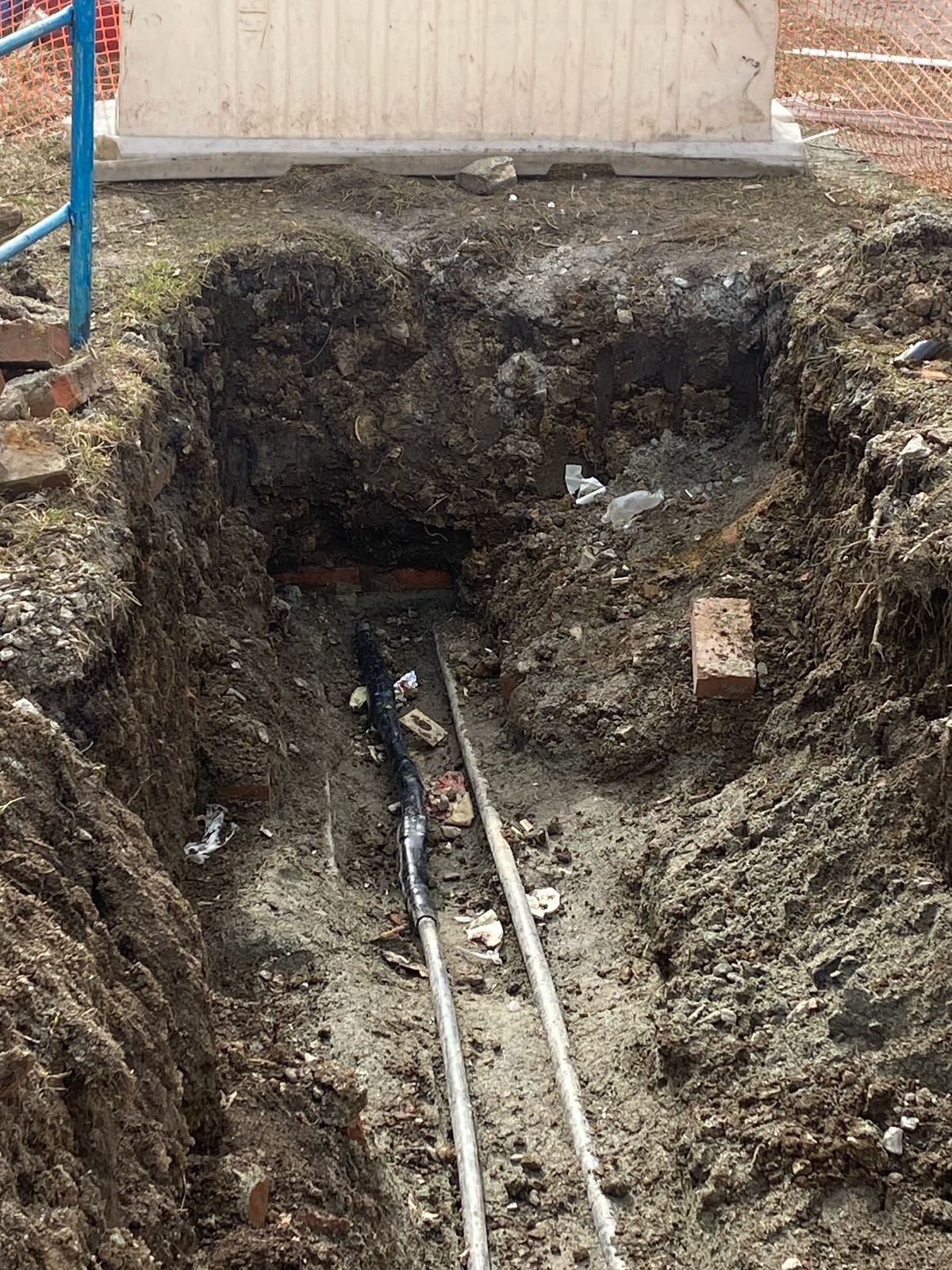

КЛ коллектор	Прокладка КЛ в Грунте

Зачастую прокладывается сразу несколько кабельных линий параллельно, где один из кабелей – это поврежденный отключенный кабель, а остальные – кабели находящиеся под напряжением, питающие потребителей. Несмотря на то, что прокол кабельной линии осуществляется с помощью технических средств (пневматических или пиротехнических), обеспечивающих безопасность оператора и его нахождения на удалении, при проколе неверного кабельного участка, находящегося под напряжением, происходит его повреждения, а также возникает аварийным режим, который может привезти к очень значительным материальным затратам. Поэтому этапу выбора поврежденной КЛ из пучка должно уделяться особое внимание с использованием дополнительных технических средств, обеспечивающих качественную идентификацию отключенной поврежденной линии от кабелей находящихся под напряжением.

Для выбора кабеля из пучка, существуют комплекты оборудования, зачастуют состоящие из источника сигнала (генератора звуковой частоты или импульсного генератора, сигнал от который вводится в поврежденную КЛ) и  приемника обеспечивающего соответствующую трехфакторную идентификацию в месте повреждения.

Одно из решений, которое мы предлагаем – использовать для выбора кабеля из пучка комплект ПКИ-2500М, где  в качестве источника используется генератор звуковой частоты ГЗЧ-2500 и приемник поиск М 310 (комплект ПКИ-2500). Генератор ГЗЧ-2500 обеспечивает мощный и стабильный сигнал на всем протяжении КЛ даже при высокоомном повреждении, а Приемник  Поиск М310 обеспечивает трёхфакторную идентификацию по селективности частоты, амплитуде и направлению.

Индукционный комплект ПКИ-2500.

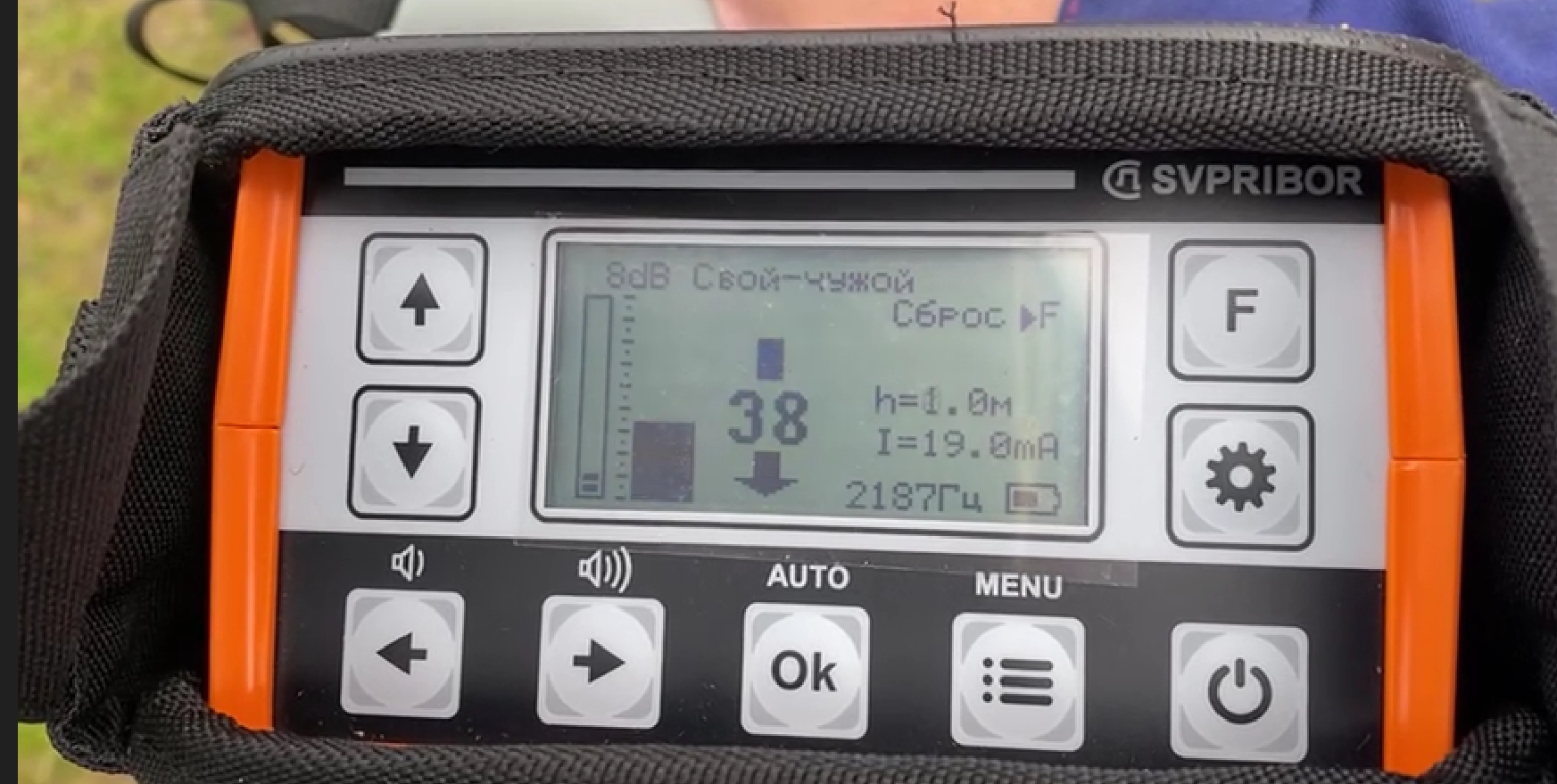

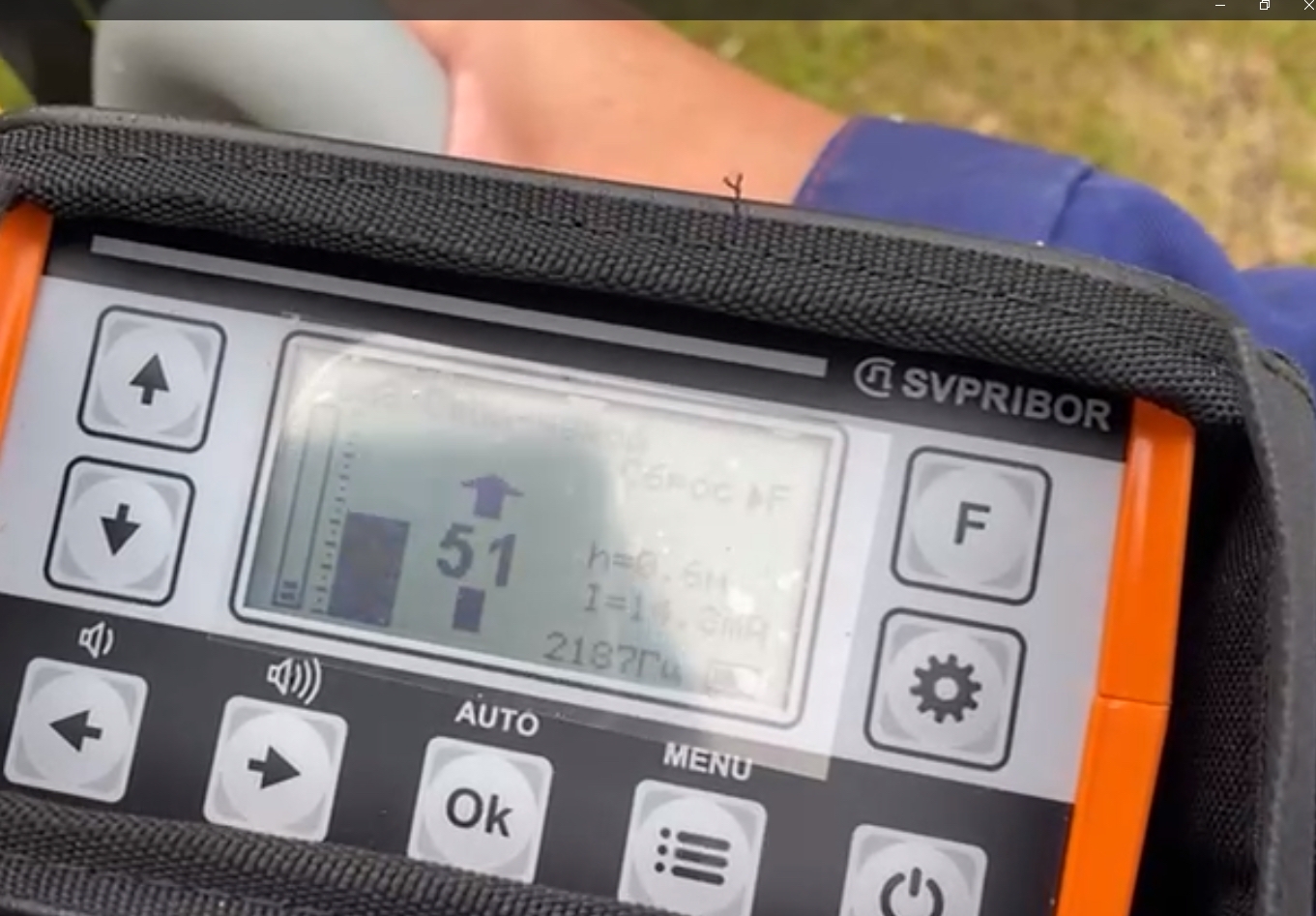

Идентификация выполнена успешна	Обратное направление сигнала

Также приемник поиск М310 имеет комплектные подключаемые токоотборные клещи для использования в труднодоступных местах.

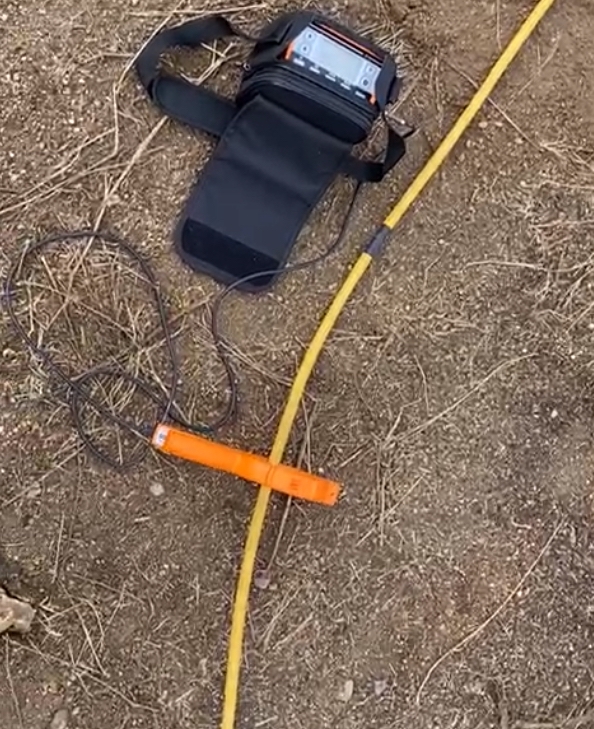

Приемник М 310 с токоотборными клещами.

Также для выбора кабельной линии из пучка может использоваться индукционный комплект CST-15. Данное устройство предлагает автоматический алгоритм выбора кабельной линии из пучка.

Установка генератора Cst-15 в начале кабельного терминала и его подключение с помощью контактного подключения. Также возможен индукционный способ подключения генератора, обеспечивающий идентификация КЛ под напряжением.

Использование разъемного пояса Роговского для идентификации.

Идентификация выполнена успешна	Обратное направление сигнала

Также для выбора кабеля из пучка может использоваться специализированный прибор Baur KSG-100 (200). Данное устройство в качестве источника имеет импульсный генератор и интеллектуальный трехфакторный приемник (амплитуда, фронт импульса, периодичность импульсов) с поясом Роговского.

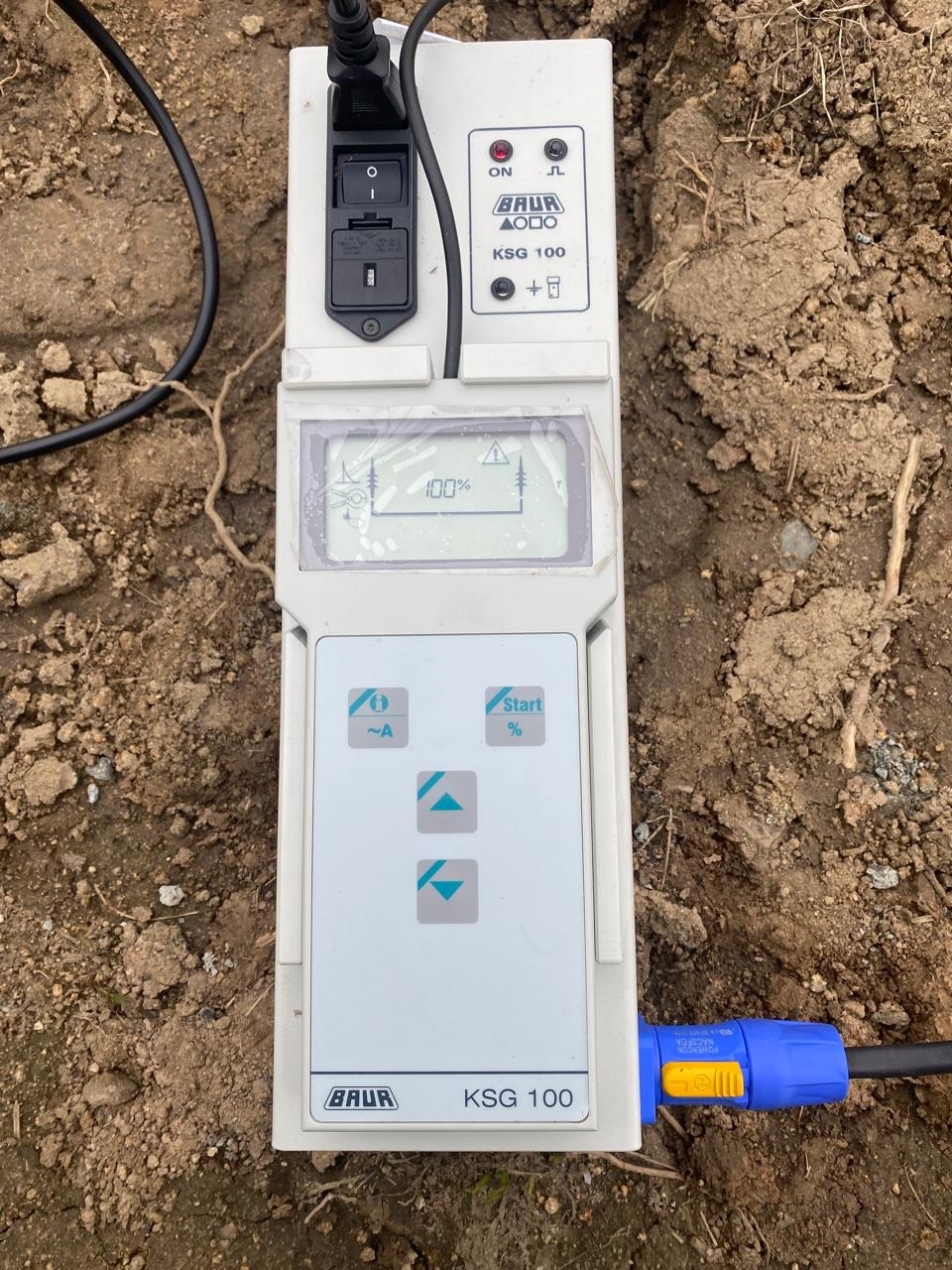

Выполнение калибровки в начале кабельного терминала

Форма импульсов с генератора BAUR KSG-100 на экране осциллографа.

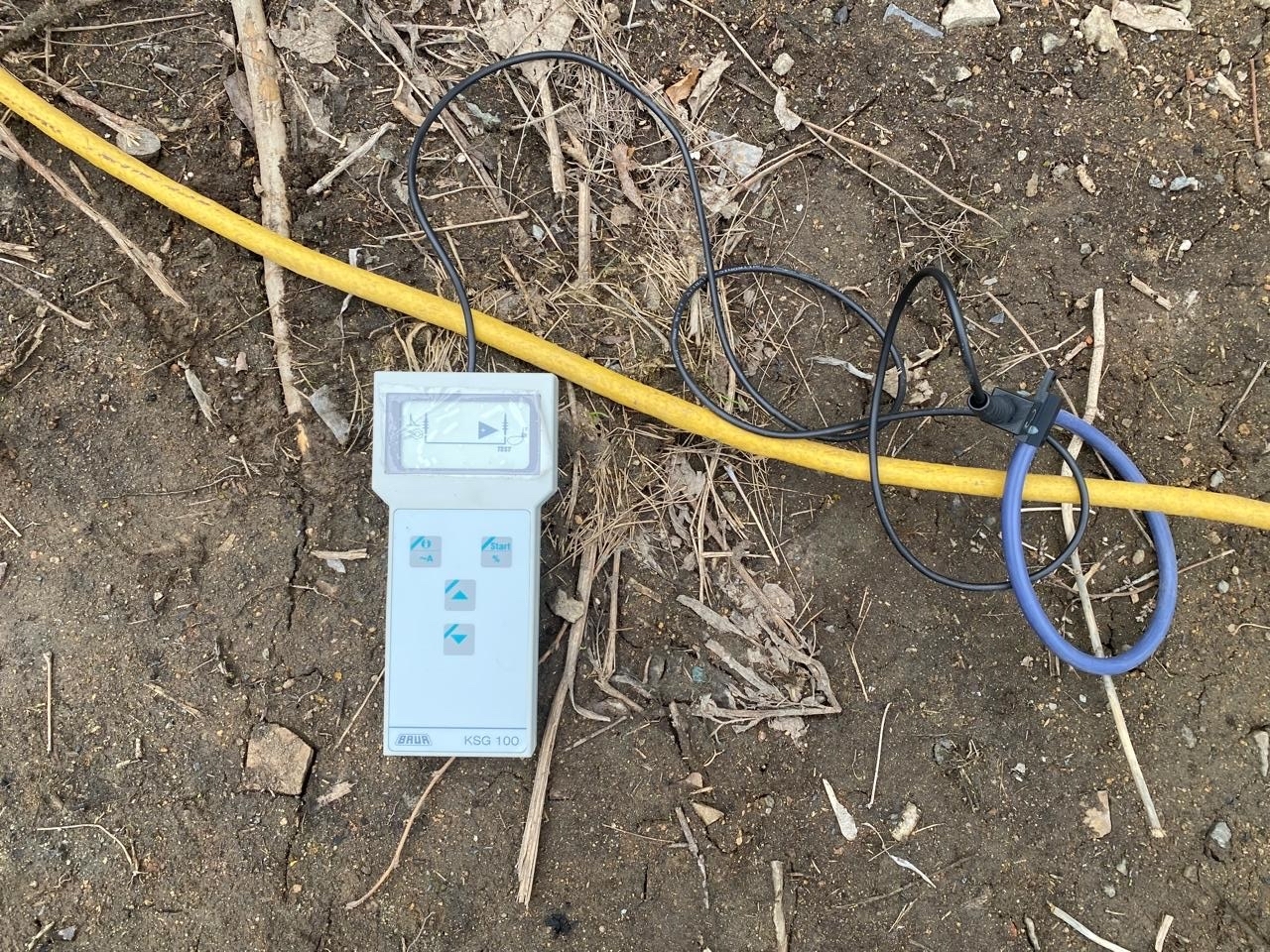

Установка датчика на КЛ для его идентификации.

Идентификация выполнена успешна	Обратное направление сигнала

Основный факторы приводящие к ошибкам идентификации КЛ:

- Пассивный способ выбора КЛ из пучка на 50 Гц (влияние оказывает разные конструкции параллельных КЛ, разная нагрузка, а также возможно отсутствие протекания тока в кабеле - работа на холостом ходу);

- Недостаточная глубина шурфа и отсутствие специальных датчиков (пояса Роговского, токоотборного датчика, накладного датчика), однофакторная идентификация;

- Низкая квалификация персонала;

- Неправильная установка датчика при калибровке или при отборе.

Более подробно ознакомится с процедурой выбора кабельной линии из пучка вы можете пройдя обучение в компании ООО «УТЦ Энероскан» с практической частью на нашем полигоне рядом с производственной площадкой. Также вы можете приобрести у нас необходимое высокотехнологичное оборудование: ПКИ-2500 М, CST-15 и Baur KSG-200, KSG-100.
