Как отдел главного конструктора связывает задачу заказчика с собственным производством, испытаниями и сервисом «Энергоскан»

Команда отдела главного конструктора «Энергоскан».

Для заказчика результат работы «Энергоскан» — готовый прибор, испытательный стенд или электролаборатория. Однако путь к этому результату начинается задолго до сборки: требования нужно перевести в конструкцию, электрические схемы, программную часть и технологию изготовления, а затем согласовать между собой.

В «Энергоскан» эту работу выполняет отдел главного конструктора. Его результат — не отвлечённый комплект чертежей, а комплект конструкторской, технологической, программной, сервисной и эксплуатационной документации. По ней снабжение заказывает компоненты, производство собирает оборудование, испытатели проверяют его, а сервисные специалисты проводят диагностику и ремонт.

На схеме новая кнопка может занимать всего одно условное обозначение. На лицевой панели это уже реальная деталь, для которой требуется место среди разъёмов, индикаторов и креплений. Если электрическую часть и механику согласовать слишком поздно, изменение одной детали затронет сразу несколько документов и узлов.

Так начинается единый производственный цикл: инженерное решение не передают в сторону после проектирования, а сопровождают внутри компании до реального изделия.

Проект начинается с уточнения задачи

Исходные данные поступают в отдел в разном виде: как требования заказчика, опросный лист, техническое задание или задача от отдела продаж и руководителя. Даже подробно сформулированный запрос иногда требует уточнений — не потому, что он составлен неправильно, а потому, что при переходе к конструкции становятся видны взаимосвязи, которые невозможно описать одной строкой.

При проектировании электролаборатории недостаточно знать только её назначение. Инженерам нужны данные о шасси, составе оборудования, количестве рабочих мест, мебели и климатической системе. Шасси определяет доступное пространство; состав оборудования влияет на компоновку и электрическую часть; рабочие места и климатическая система — на внутреннее устройство лаборатории. Чем раньше эти параметры согласованы, тем ниже риск заложить неподходящий компонент или вернуться к уже выполненной работе.

 Работа с исходными данными и проектными материалами.

«Сначала идёт логика работы изделия. Далее — структура изделия, то есть предварительный состав. И затем — схемотехника», — объясняет главный конструктор.

После этого появляются эскизы и модели, затем — макет или опытный образец. Следующий этап начинается после согласования предыдущего, а результаты испытаний определяют, готово ли решение к дальнейшему применению и серийному производству.

ОГК ведёт не только новые разработки. Отдел сопровождает серийные заказы и участвует в сервисе и ремонте. В первом случае требования превращаются в спецификацию, общий вид, электрическую схему и эксплуатационные документы. Во втором документация помогает провести диагностику, подготовить план восстановления и согласовать работы с заказчиком.

Маршруты различаются, но выход у них общий: актуальный комплект документов, с которым дальше работают другие подразделения. Чтобы этот комплект не распался на несвязанные части, проект проверяют специалисты разных направлений.

Решение проверяют с нескольких сторон

В отделе работают десять человек: три инженера-конструктора, три инженера-электроника, инженер-технолог, программист, инженер сервисной службы и главный конструктор. У каждого своя специализация, однако результат у команды общий. Механика должна соответствовать электрической схеме, программа — логике оборудования, технология — возможностям производства, а сервисная документация — реальной конструкции.

Электроник задаёт принцип работы схемы. Конструктор проверяет компоновку и крепление элементов. Программист разрабатывает новое и корректирует действующее ПО (программное обеспечение). Технолог готовит состав изделия, нормы материалов и документы для снабжения и производства. Инженер сервисной службы работает с задачами диагностики и ремонта.

«Для схемотехника это вывод на схеме — кнопка, огонёк или лампочка. Но решение нужно согласовать с конструктором, который делает панель: для нового элемента может не оказаться места», — приводит пример главный конструктор.

Если места действительно нет, специалисты возвращаются к компоновке до изготовления панели: уточняют расположение элементов, крепления и соединения. Исправление остаётся частью проектирования и не превращается в переделку готового узла.

До оформления заказа проект проходит ещё одну практическую проверку. Новые комплектующие заранее обсуждают со службой снабжения: доступны ли они, сколько займёт поставка, соответствует ли стоимость бюджету, есть ли подходящие аналоги. Если позицию приходится заменить, инженеры оценивают, как это повлияет на конструкцию, схему и программу.

Одновременно команда проверяет габариты и технологичность решения. Трёхмерная сборка помогает заметить пересечения деталей до изготовления. Инженеры также оценивают, удобно ли собирать изделие и оправданна ли сложность механической обработки. Но окончательный ответ на эти вопросы даёт уже работа с реальной конструкцией.

Трёхмерная модель позволяет проверить компоновку до изготовления.

Проектирование продолжается в производстве

Конструкторская служба и производство «Энергоскан» находятся в одном здании. Поэтому разработчик может посмотреть на изделие не только во время контрольной сборки, но и на промежуточном этапе — пока замечание ещё можно обсудить непосредственно со специалистами цеха.

«Раньше конструктор приезжал в цех раз в две-три недели или уже на контрольную сборку. Сейчас он в любой момент может выйти и посмотреть на изделие — на ту задумку, которую создал», — рассказывает главный конструктор.

Трёхмерная модель показывает, пересекаются ли детали и сходится ли компоновка. В цехе проверяют другое: удобно ли установить узел, остаётся ли доступ к креплению, соответствует ли фактическая сборка документации, оправданна ли сложность изготовления детали. Проверка в трёхмерной модели и проверка в цехе дополняют друг друга.

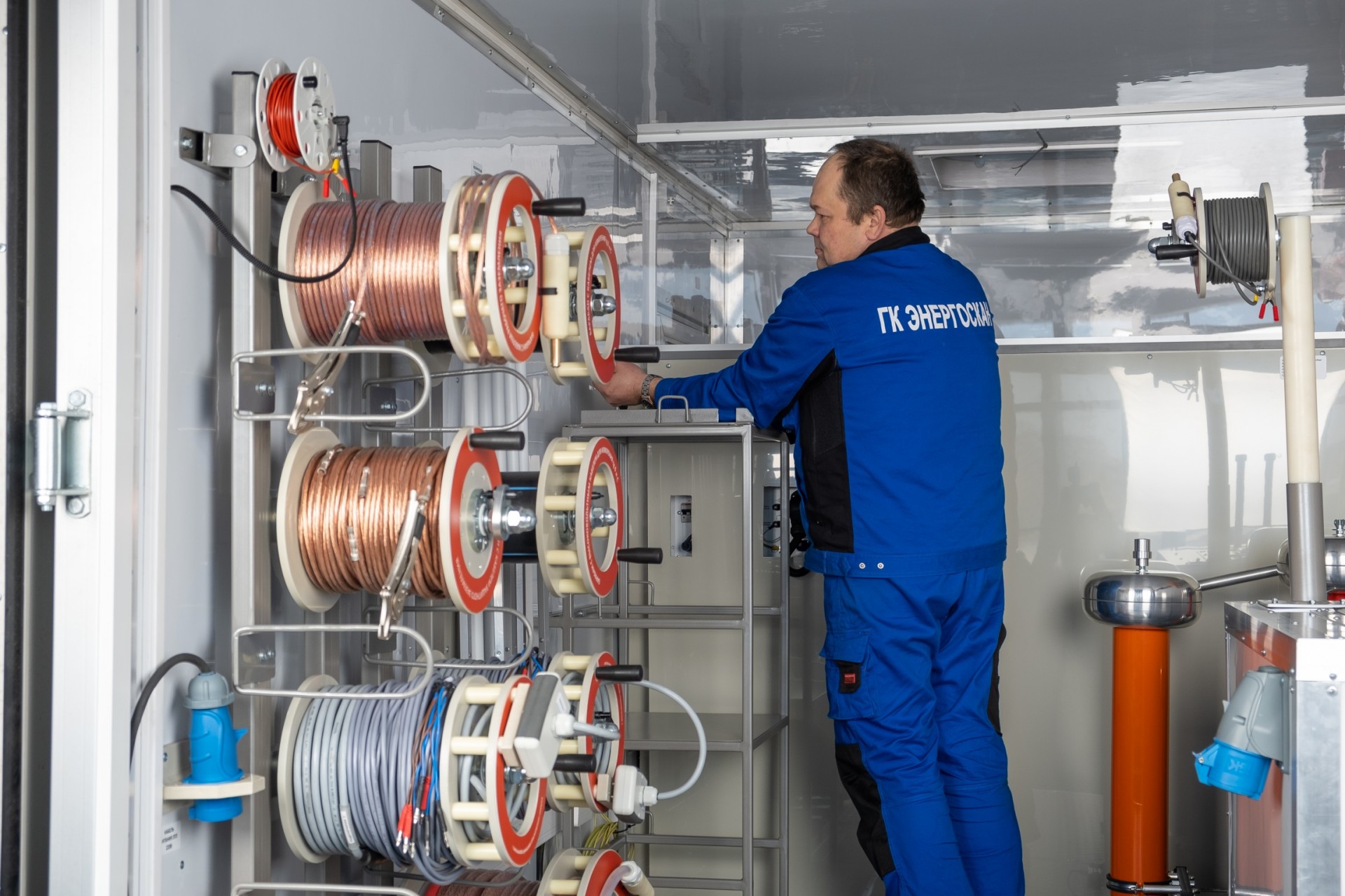

Проверка решения при работе с реальным изделием.

Для заказчика важна не близость кабинета к цеху сама по себе, а короткая обратная связь между разработкой и изготовлением. Чем раньше конструктор видит затруднение, тем больше возможностей скорректировать решение до поздней стадии проекта.

Такая работа не строится на предположении, что проект однажды утвердили и больше не меняют. Новые данные, доступность компонентов или опыт сборки могут потребовать корректировки. Вопрос в том, как компания проводит её через весь проект.

Изменения оценивают по последствиям

Если производство предлагает изменить исходное решение, ОГК сначала уточняет причину. Затем инженеры оценивают стоимость, трудозатраты и влияние корректировки на характеристики изделия.

Небольшие правки берут в оперативную работу. Если изменение требует существенных ресурсов или затрагивает технические параметры, его обсуждают руководители производства и снабжения, главный конструктор и технический директор. Когда меняются согласованные требования, решение обсуждают с заказчиком.

Такая последовательность нужна потому, что локальная правка редко остаётся локальной. Перенос отверстия может изменить прокладку кабеля. Замена компонента — повлиять на электрическую схему и программу. Новые габариты — потребовать пересмотра размещения оборудования в лаборатории. Поэтому сначала инженеры определяют все связанные узлы и документы и только после этого вносят изменение.

Принятую правку закрепляют в документации. С ней дальше работают снабжение, производство, испытатели и сервисная служба. Так изменение не остаётся разовым решением для одного изделия, а становится частью общей технической основы.

Обсуждать можно компоновку, комплектующие, стоимость и трудозатраты. Но у инженерного компромисса есть предел.

«На первом месте — безопасность, на втором — работоспособность. Если решение работоспособно, но не отвечает требованиям безопасности, это не наш путь», — формулирует главный конструктор «Энергоскан».

К моменту, когда кнопка занимает своё место на панели, она уже согласована с электрической схемой, компоновкой и документацией. Затем изделие собирают, проверяют и испытывают. Если позднее потребуется диагностика или ремонт, сервисные специалисты вернутся к той же технической основе, которая создавалась ещё до начала сборки.

Заказчик не видит большей части этого пути. Он получает готовое оборудование, в котором конструкция, электрическая часть, программа и документация соответствуют одному решению. Работа над ним начинается задолго до установки первого компонента и продолжается после передачи оборудования в эксплуатацию.
