Современные методы дистанционного контроля технического состояния высоковольтного оборудования позволяют выполнять диагностику быстро и безопасно, а также выявить дефекты, ранее не доступные для обнаружения традиционными методами.
Одним из таких методов является ультразвуковой метод обнаружения коронного разряда в высоковольтной изоляции. Он выполняется с применением специальной камеры, совмещающей в себе камеру видимого спектра и панель из 128 высокочувствительных ультразвуковых микрофонов. Этот прибор анализирует широкий диапазон звуковых волн, фиксируемых каждым микрофоном, и формирует изображение, которое отображается на цветном дисплее в виде сонограммы (цветового поля для иллюстрации выявленных изменений уровня звука). Такое решение позволяет обнаружить коронные разряды, определяя местоположение источника звука по разности фаз звуковых волн с наложением на видимое изображение.

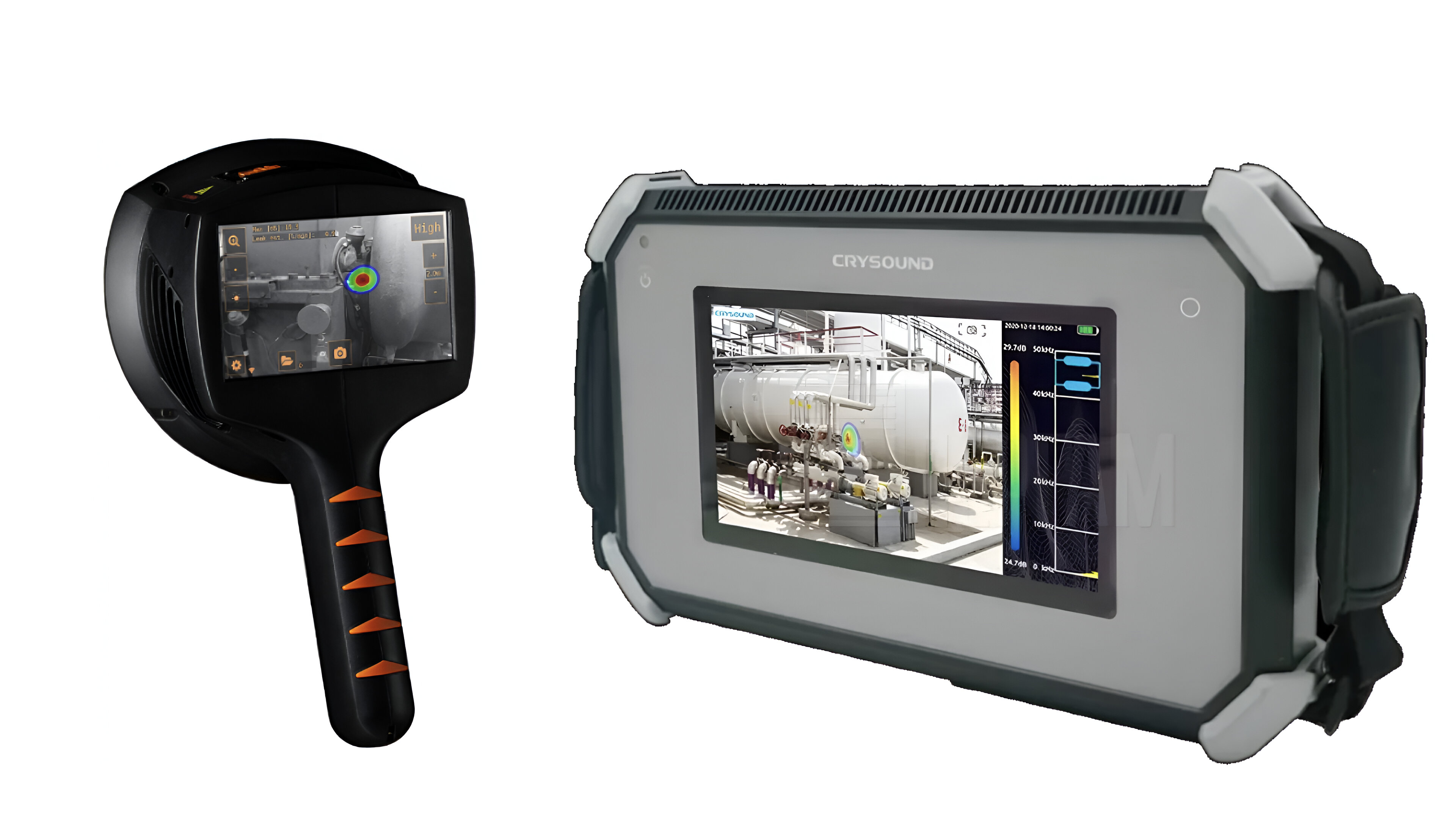

Рис.1 - Ультразвуковые камеры
Эти приборы по своему функциональному назначению являются альтернативой ультрафиолетовым камерам. Преимуществами ультразвуковых камер являются более доступная цена по сравнению с ультрафиолетовыми камерами, а также возможность обнаруживать дефекты под поверхностью изоляции (за счёт звукопередачи внутри изоляции) и скрытые от наблюдателя (за счёт переотражения звука от соседних предметов). К тому же в некоторых моделях ультразвуковых камер имеется функция определения типа разрядов по встроенным расчётным алгоритмам – камера выводит готовый результат на экран. К недостаткам этих приборов, по сравнению с ультрафиолетовыми камерами, можно отнести меньшую чувствительность (следовательно более короткая дистанция обнаружения дефекта) и отсутствие методик поверки. На погрешность результатов ультразвукового метода контроля изоляции негативно влияет окружающий шум и переотражения звуковой волны от окружающих предметов. Тем не менее, в таких случаях, как скрытый дефект, неудобный ракурс съёмки или механический шум для локализации места дефекта применимы только такие камеры.

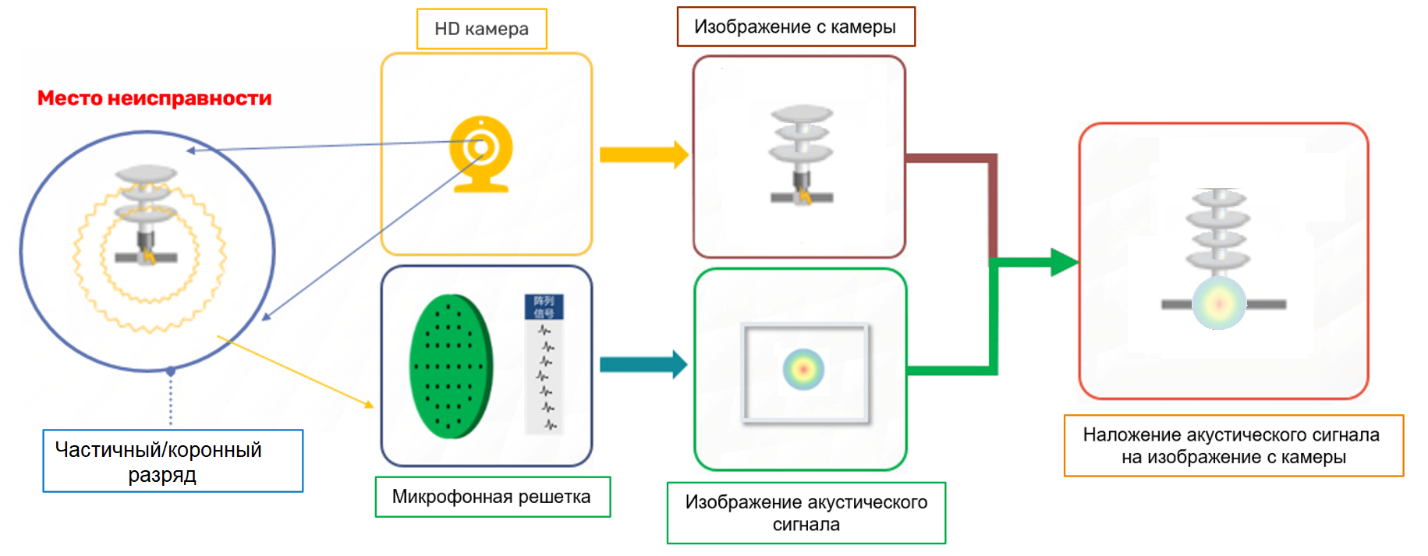

Рис.2 - Принцип работы ультразвуковой камеры
Исходя из практики применения данного метода можно заключить, что ультразвуковые приборы являются рабочим инструментом для обнаружения коронных разрядов на поверхности изоляции или частичных разрядов под её поверхностью. Для точного результата требуется высокая квалификация дефектоскописта, а также соответствующие условия работы, такие как скорость ветра, расстояние до объекта и уровень фонового шума.
В настоящее время ультразвуковой метод диагностики разрядной активности не широко применяется в электросетевых организациях. Это связано с его новизной, стоимостью приборов, отсутствием метрологического сопровождения и методологической базы. Тем не менее, данные приборы совершенствуются, появляются новые производители, расширяется их ассортимент и функционал.
На нашем сайте Вы можете более подробно познакомится с ультразвуковыми камерами, получить консультацию, приобрести камеру для использования или заказать услугу лаборатории неразрушающего контроля.

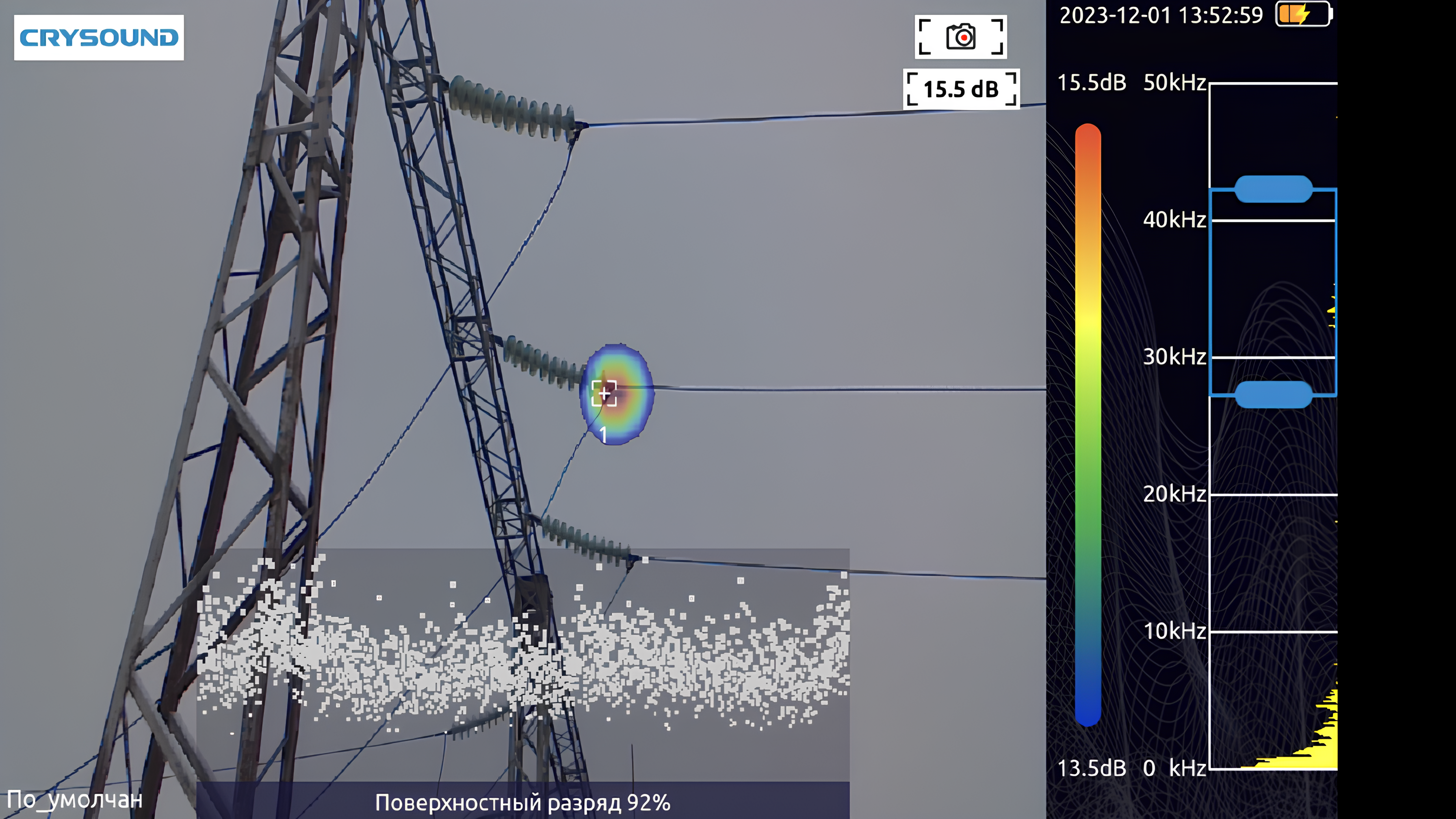

Рис.3 – Пример изображения, полученного ультразвуковой камерой
