Очень часто время диагностики силового трансформатора ограничено в связи с дефицитом энергогенерирующих мощностей на промышленных объектах. Также на доступное время диагностики влияют требования температурных режимов измерения изоляционной системы трансформатора особенно в холодный период. Измерения сопротивлений изоляции R15 и R60, а также расчёт коэффициента абсорбции в рамках проведения комплексной диагностики (КД) недостаточны для полной информации о состоянии изоляционной системы силового трансформатора. Абсолютные большие значения сопротивления изоляции не всегда могут гарантировать хорошее состояние изоляционной системы.

Вышеперечисленные факторы накладывают повышенные требования к приборам, измеряющим изоляционные характеристики в рамках КД. При КД силового трансформатора в качестве мегомметра желательно использовать прибор (систему), который позволяет получить комплексную информацию о изоляционном промежутке за минимальное время. Для этого измерительная система должна обладать следующими функциями:

- Возможность измерения коэффициента поляризации (PI – polarization index) с дискретным сохранением точек измерения не реже 5 секунд и отображения информации на экране ПК или прибора;

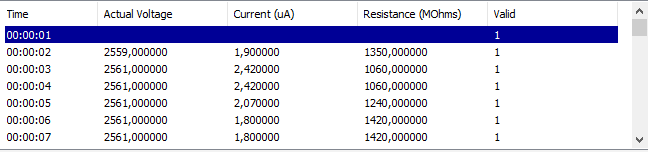

Рисунок 1 - Результаты измерения изоляционных характеристик (фрагмент).

- Измерение емкости изоляционного участка;

- Расчёт коэффициента диэлектрического разряда (DD – dielectric discharge);

- Наличие достаточной внутреннею памяти прибора;

- Возможность проводить измерения во время зарядки прибора от сети 220 В/50 Гц;

- Наличие цифрового фильтра, который позволяет отстроится от помех в рамках действующих подстанций/электроустановок;

- Возможность совмещенного испытания DD/PI;

- Экспорт в формате CSV (comma-separated values).

Такими системами являются: Megger MIT-525 c ПО Power DB lite, Chauvin Arnoux c ПО Data View, Sonel Mic 5050 c ПО Sonel Reader и некоторые другие.

Коэффициент диэлектрического разряда рассчитывается приборами по следующей формуле.

I_1min - ток, измеренный измерительной системой после 1 мин разряда;

V_test - уровень напряжения в тесте;

С- измеренная емкость изоляционного промежутка.

Метод диэлектрического разряда DD (dielectric discharge) может использоваться для оценки степени износа, а также уровня старения изоляции. Время заряда объекта испытания должно быть достаточно для полного поглощения изоляционной системой и обычно составляет от 10 до 30 минут. Данный тест может быть совмещен с измерением коэффициента поляризации PI.

На рисунках ниже приведены графики результатов измерения PI и DD на силовом масляном трансформаторе 110 кВ (участок ВН-НН).

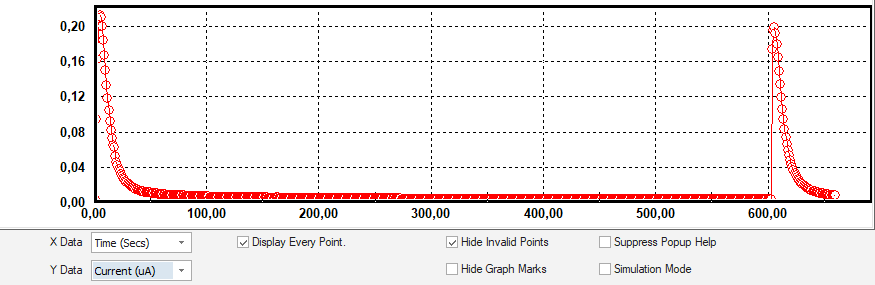

Рисунок 2- График тока при измерении изоляционных характеристик.

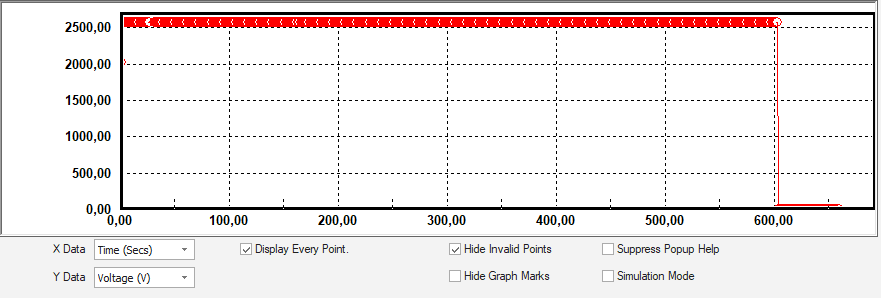

Рисунок 3- График напряжения при измерении изоляционных характеристик.

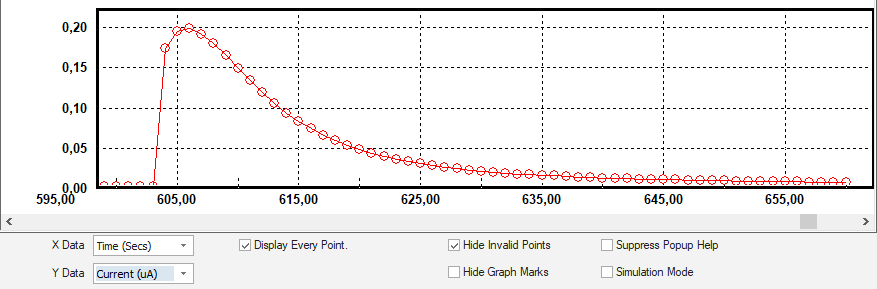

Рисунок 4- График тока финального участка (ток разряда после снятия испытательного напряжения) при измерении DD.

По результатам измерения формируется таблица данных, а также формируются графики, на основе которых может быть рассчитан коэффициент полимеризации изоляционного промежутка и его влажность. По данной информации может быть оценен остаточный ресурс силового трансформатора.
