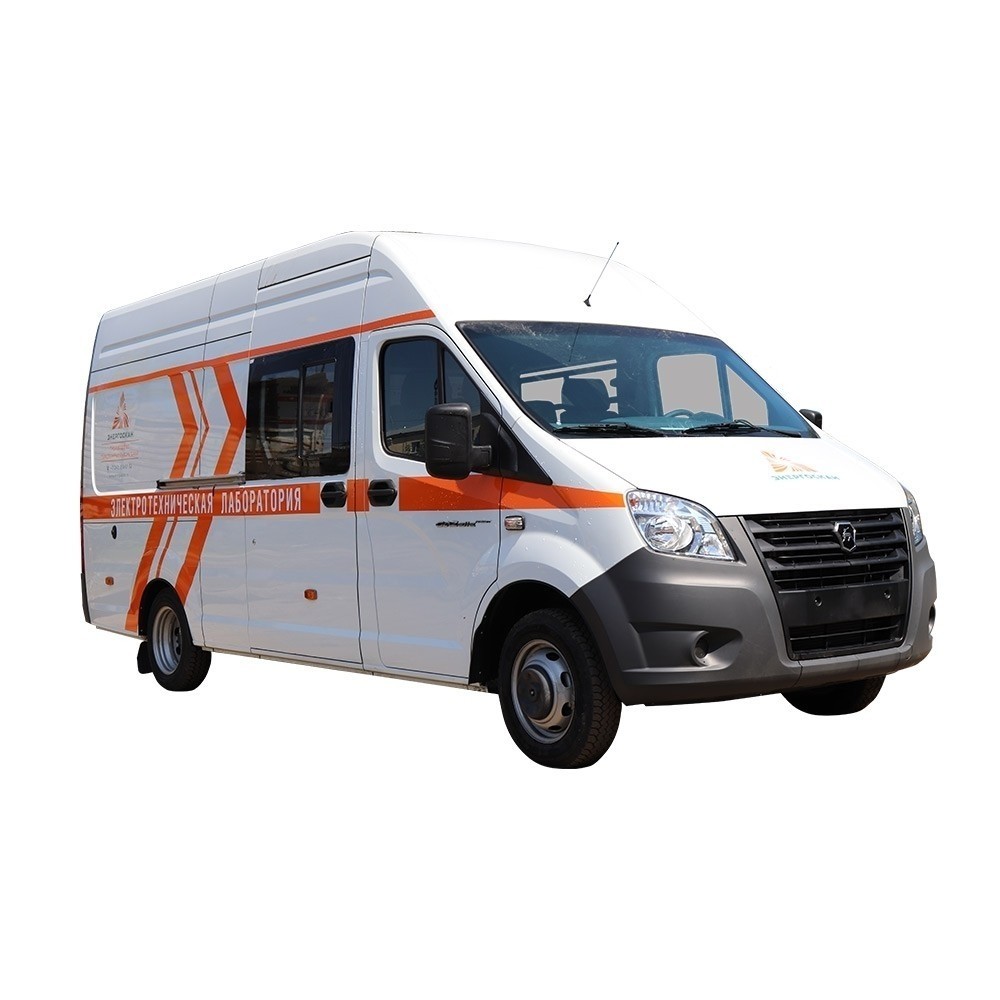

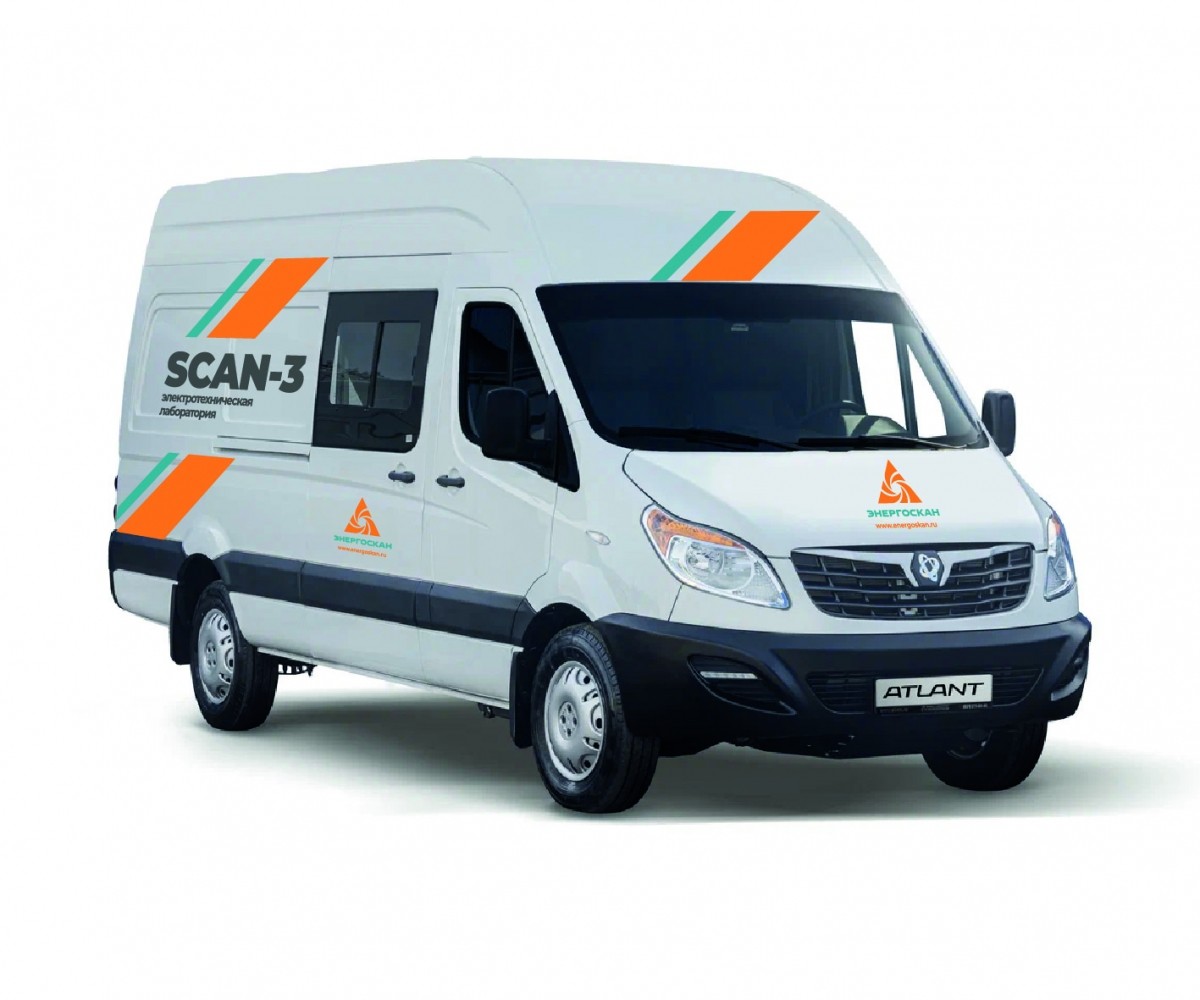

Комбинированная электролаборатория СКАН-3МЭ

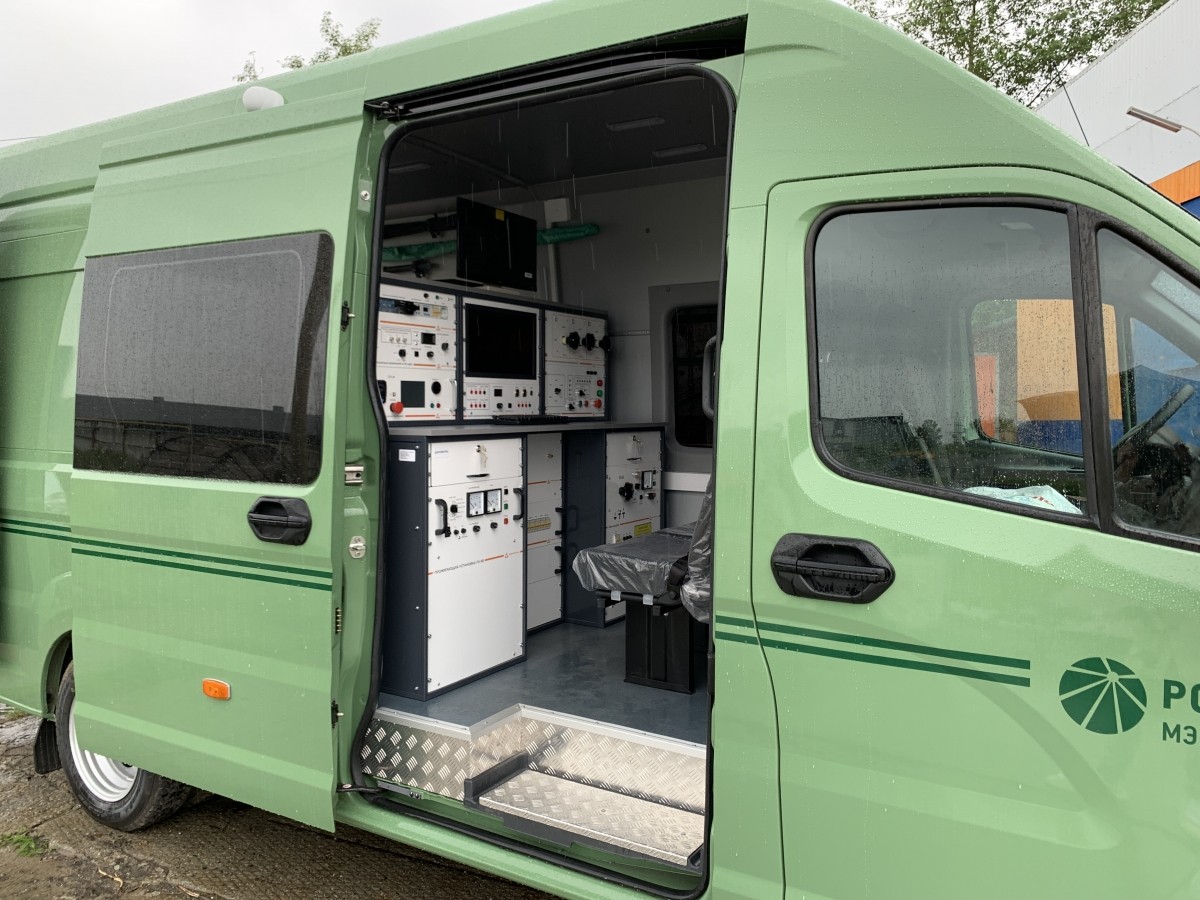

Стол-стойка

Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора.

Тип стойки: Eurodesk. Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола.

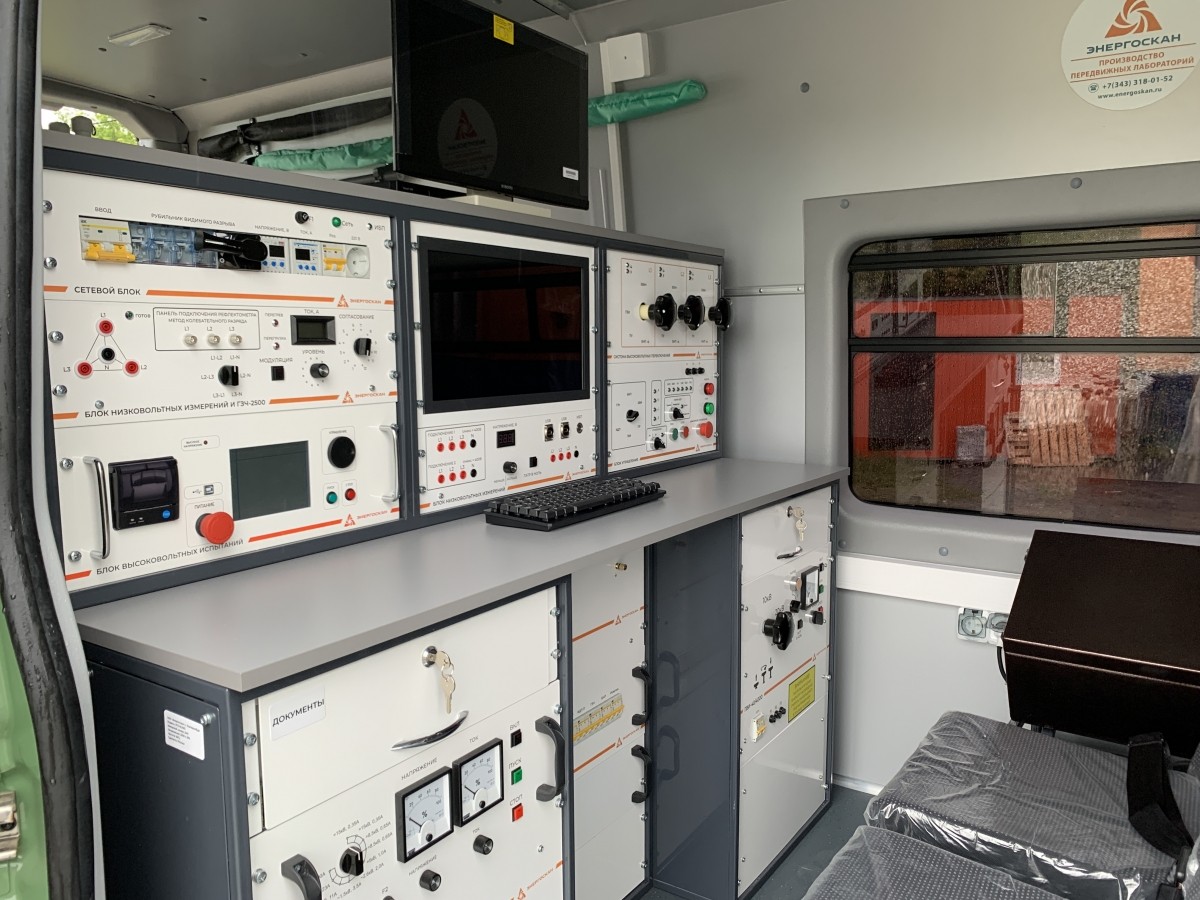

Блоки управления и безопасности

• Блок управления;
• Сетевой блок;
• Блок низковольтных подключений SCAN-3;
• Блок подключения с устройством разряда и заземления;
• Устройство оперативного питания систем;
• Блок автоматических выключателей;
• Блок контроля заземления;
• Разделительный трансформатор;
• Полуавтоматическая система переключений (1Ф);
• Система безопасности и сигнализации.

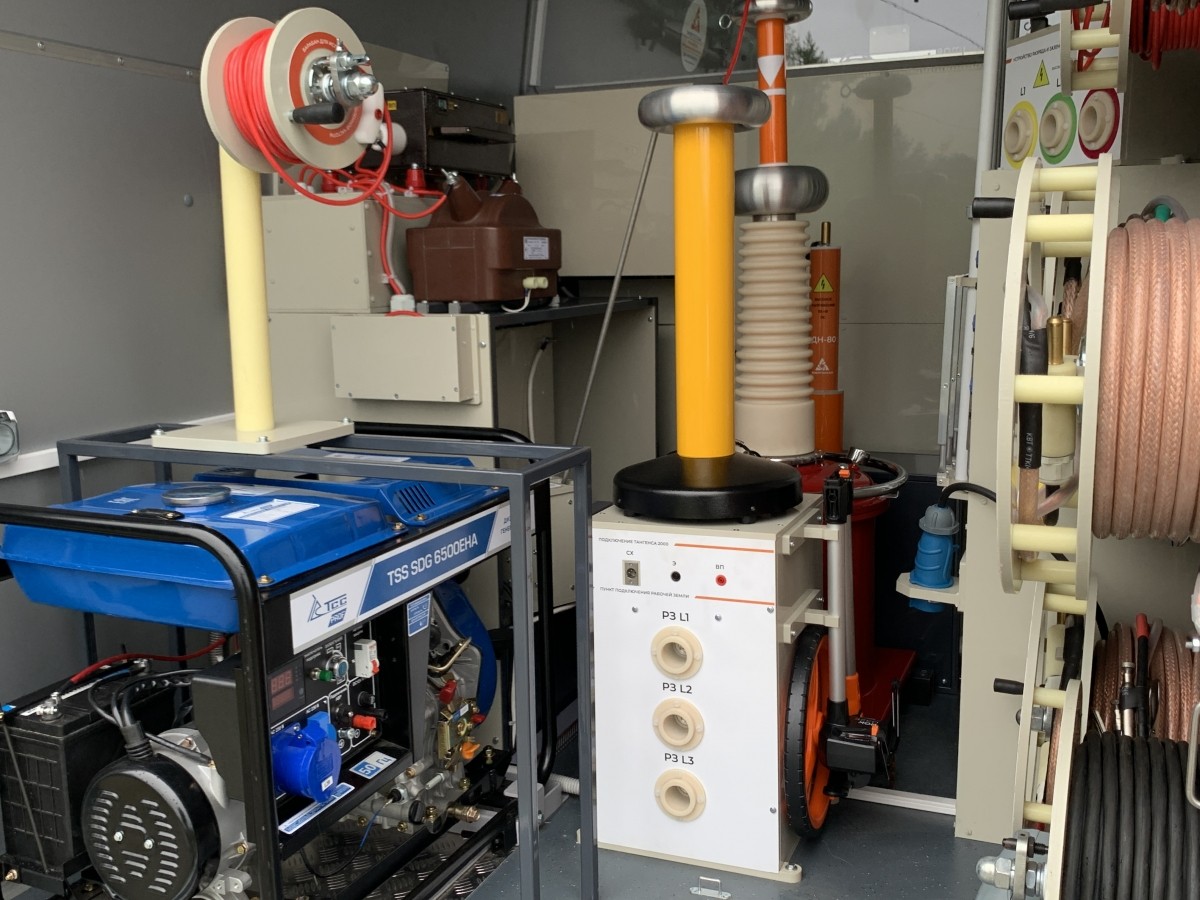

Блок высоковольтных испытаний

ВИУ-100/70

• Номинальное напряжение питания - 220В;
• Максимальное напряжение (50 Гц)- 100 кВ;
• Максимальное выпрямленное напряжение – 70 кВ;
• Выходная мощность  – до 12кВА (длительно)/20 кВА (кратко);
• Тип изоляции высоковольтного трансформатора – элегаз;
• Погрешность измерений - 3 %;

Генератор высоковольтных импульсов

ГВИ-32/2000

• Номинальное напряжение питания - 220В
• Максимальная потребляемая мощность – 3,5 кВА
• Максимальное напряжение – 32 кВ
• Количество ступеней – 3 (8,16,32 кВ)
• Максимальная запасаемая энергия - 2000 Дж
• Периоды следования импульсов – 3 и 6 сек, одиночный

Блоки связи

• БЛОК ИД-40 (Импульсно-дуговой метод ARC)
• БЛОК ДН-80 (Метод колебательного разряда по напряжениюDECAY)
• БЛОК ДТ-50 (Метод колебательного разряда по току ICM)

Прожигающая установка

ПУ-90

• Питание -  220(+-10%)/ 45-60Гц
• Максимальная потребляемая мощность – 5,75 кВА
• Максимальное напряжение - 15 кВ DC / 30кВ с ДЛ30
• Максимальный ток – 90А
• Количество ступеней – 8шт.
• Ступени:
  • переменный ток, ступень 60 В / 92 А (110А макс)
  • переменный ток, ступень 230 В / 23 А
  • переменный ток, ступень 500 В / 11 А
  • переменный ток, ступень 1500 В / 3,5 А
  • переменный ток,, ступень 2 600 В / 2 А
  • постоянный ток, ступень 5 000 В / 1 А
  • постоянный ток, ступень 8 500 В / 0,65 А
  • постоянный ток, ступень 15 000 В / 0,35 А

 Рефлектометр

РЕЙС-305

• Диапазоны расстояний – от 0 до 51 км
• Напряжение импульса – от  7В до 25В
• Частота дискретизации - 200 МГц
• Внутренняя память – 500 рефлектограмм;
• Поддерживаемые методы:
  • Рефлектометрия (TDR);
  • Импульсно-дуговой (ARC);
  • Колебательного разряда по току(ICM);
  • Колебательного разряда по напряжению (DECAY).

Индукционный поисковый комплект

ПК-2500

Генератор стационарный:

• Частоты: 1024/2048 (Гц)
• Выходная мощность –  2500 Вт
• Максимальный выходной ток – 50 А

Генератор переносной:

• Частоты: 273/2187,5/6562,5 /26250 (Гц)
• Выходная мощность –  10 Вт

Приемник :

• Частоты: 273/1024/2048/2187,5/6562,5 /26250Гц
• Максимально определяемая глубина залегания трассы 6м
• Точность определения глубины±5%+10 см
• Точность отыскания 10см
• Время работы от АКБ – 20 ч
• Масса приемника – 0,65 кг

В комплекте:

• Акустический датчик;
• Контактные штыри;
• Клещи для определения «своего» кабеля.

Блок измерения диэлектрических потерь

без  Тангенс-2000

  Блок  ИДП обеспечивает измерение емкости и тангенса угла диэлектрических потерь объектов испытаний при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых измерителем Тангенс-2000.

Блок ИДП включает в себя:

• Подготовка под измеритель параметров изоляции Тангенс-2000;
• Переключатель высоковольтный «ПРЯМАЯ-ИНВЕРСНАЯ».

 Особенностью измерителя Тангенса-2000 является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации. Данные из измерительного блока в модуль индикации передаются с помощью радиоканала. Так же измеритель имеет высокую помехозащищенность.

Блок ИДП позволяет проводить измерение по «прямой» и «инверсной» («перевернутой») схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

Переключение происходит в переключателе высоковольтном «ПРЯМАЯ-ИНВЕРСНАЯ». Переключатель позволяет после запуска испытания в режиме ИДП произвести переключение схемы измерения без повторной коммутации высоковольтных проводников.

Блок низковольтных подключений

Блок низковольтных подключений разделен на 2 секции («Панель подключения внешнего оборудования»,   «Панель низковольтных измерений» )и выполняет следующие функции:

1. Подключение внешнего оборудования до 2,5кВ к объекту испытаний (L1, N);
2. Подключение измерительных приборов к объекту испытаний в трехфазном режиме(400В/10А).

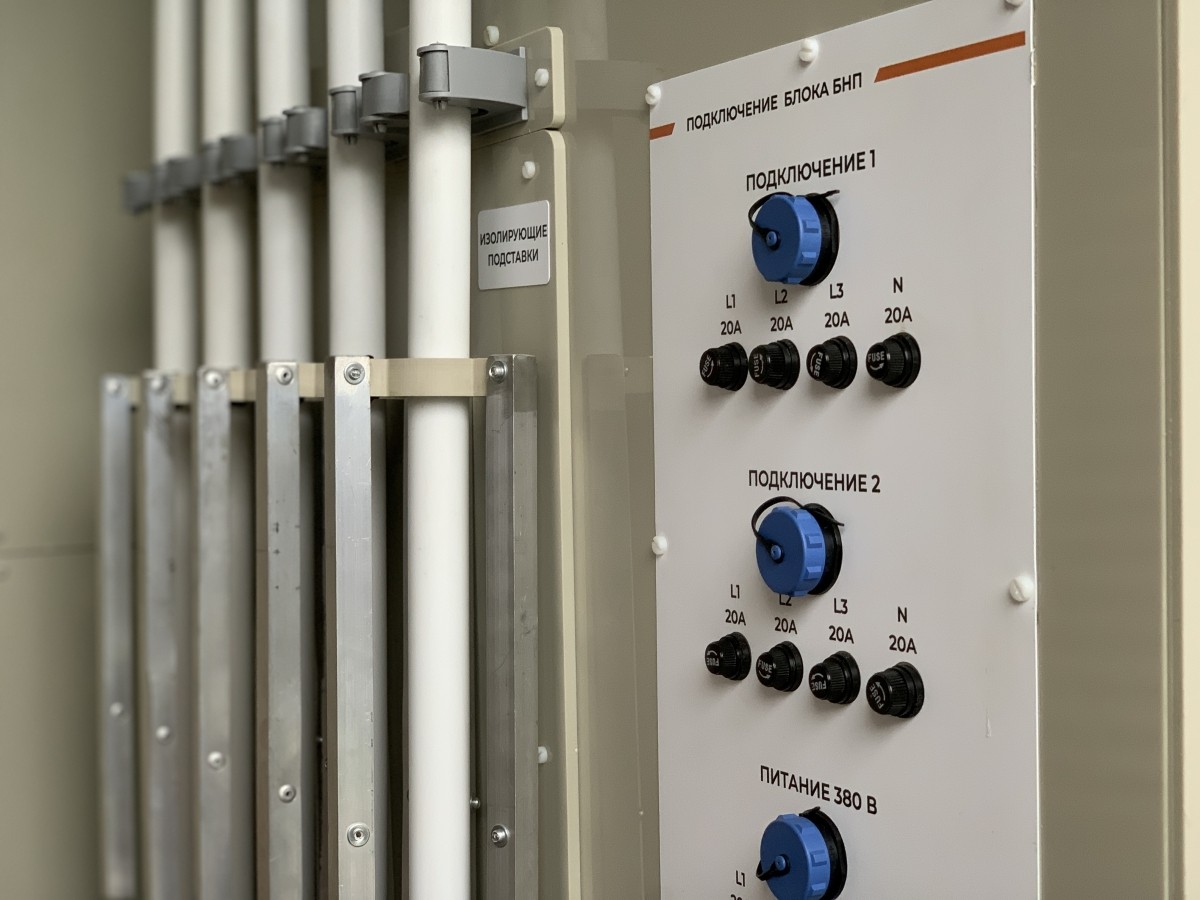

Стойка подключений к БНИ

 Лаборатория оборудована отдельно стоящей стойкой подключения кабелей к блоку БНИ в высоковольтном отсеке.

 В стойке расположены разъёмы подключения кабелей низковольтных испытаний и внешнего питания трёхфазного автотрансформатора. Все кабели низковольтных испытаний имеют защиту плавкими вставками 10А от превышения максимального тока и напряжения 400В. Плавкие вставки сгруппированы возле соответствующих разъёмов.

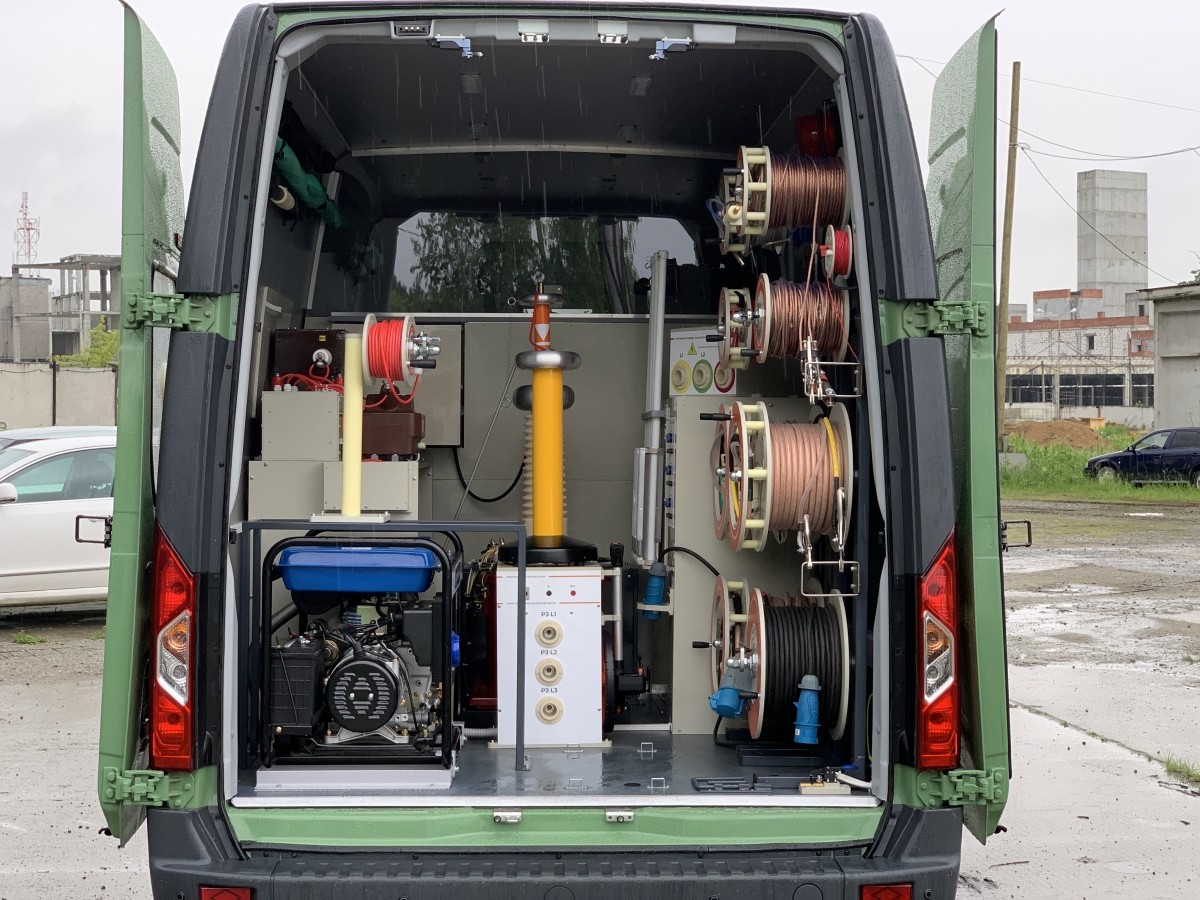

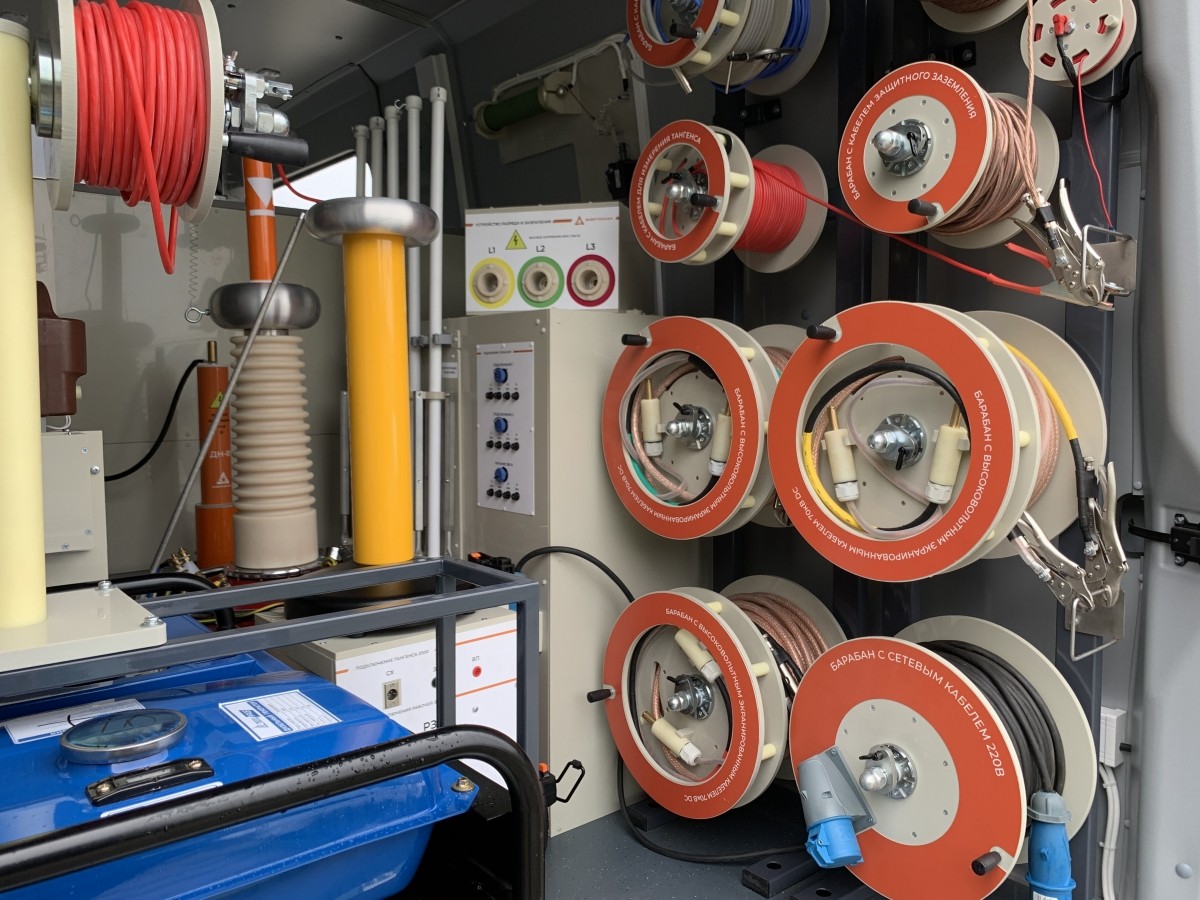

Система кабельных барабанов и кабелей

Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями:

• Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70кВ – 30м;
• Барабан с сетевым кабелем ^– 30м;
• Барабан с кабелем рабочего заземления 10мм² –30м;
• Барабан с кабелем защитного заземления 16мм² (с клипсами токосъема) – 30м;
• Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода);
• Катушка с проводом контрольного заземления – 25м;
• Барабан с гибким кабелем для подачи трёхфазного питания на блок низковольтных измерений – 30м;
• Барабан под «Кабель ВП» для Блока ИДП – 1шт.;
• Барабан под «Кабель Сх» для Блока ИДП – 1шт.;
• Барабан под «Кабель Э» для Блока ИДП -1шт.;
• Барабан с гибким 4х жильным кабелем для низковольтных измерений с зажимами типа «крокодил» - 2x30м;

Дополнительное оборудование

• Мегаомметр Е6-32;
• Каски-2шт;
• Перчатки-2 пары;
• Боты диэлектрические  - 2 пары;
• Диэлектрический коврик - 1шт;
• Указатель напряжения до 1кВ - 1 шт;
• Указатель напряжения до 35кВ - 1 шт;
• ШО10 -1 шт;
• ШО35 -1 шт;
• Курвиметр (дорожное колесо);
• Стойки для вывешивания кабеля - 5 шт.
