CST- 15 Трассопоисковый комплект

    СST-15 – комплект для определения трасс пролегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов.
    • Производитель:  Китай
    • Гарантия:  12 месяцев
    Цена
    395 000 руб.
    0 руб.

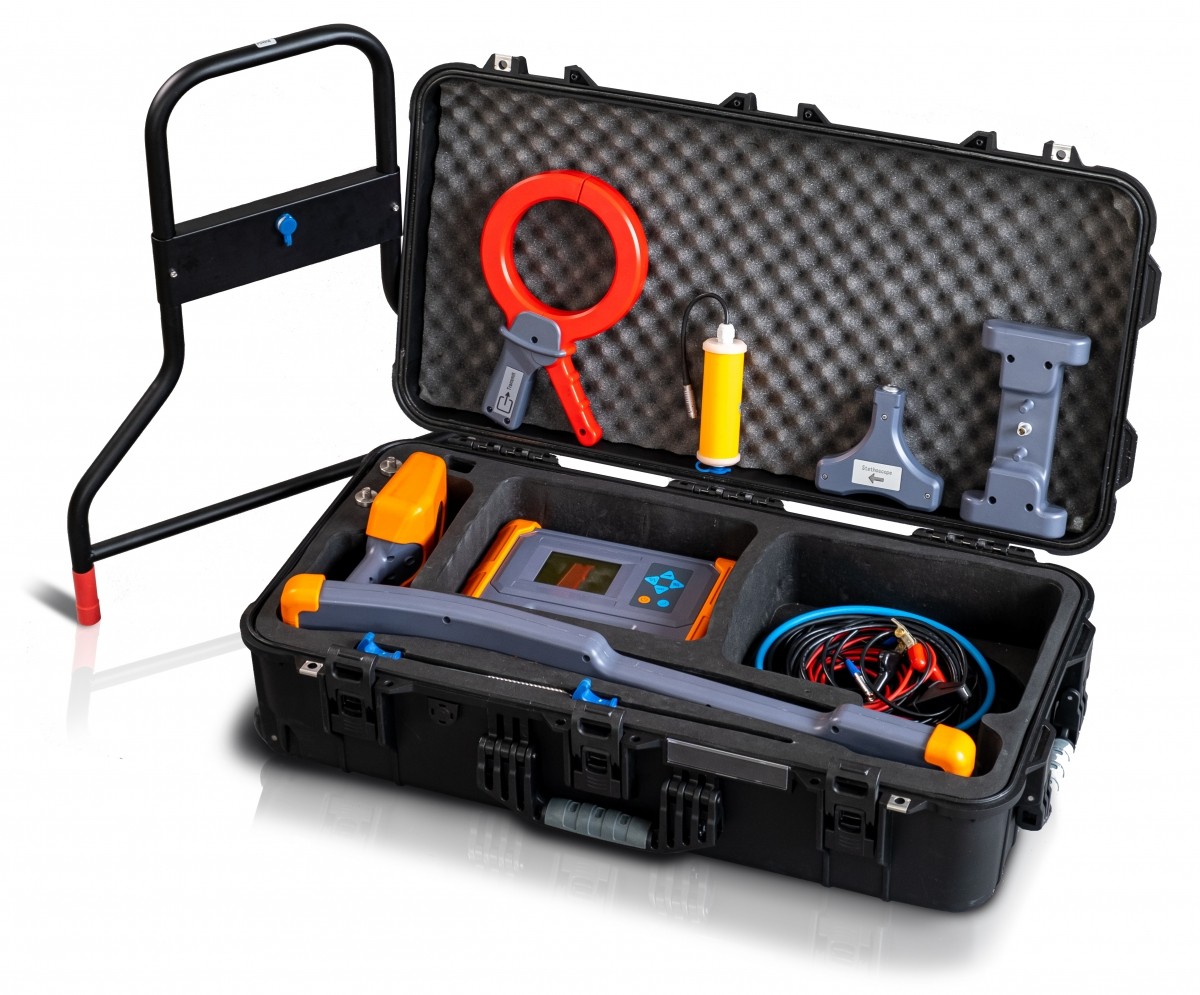

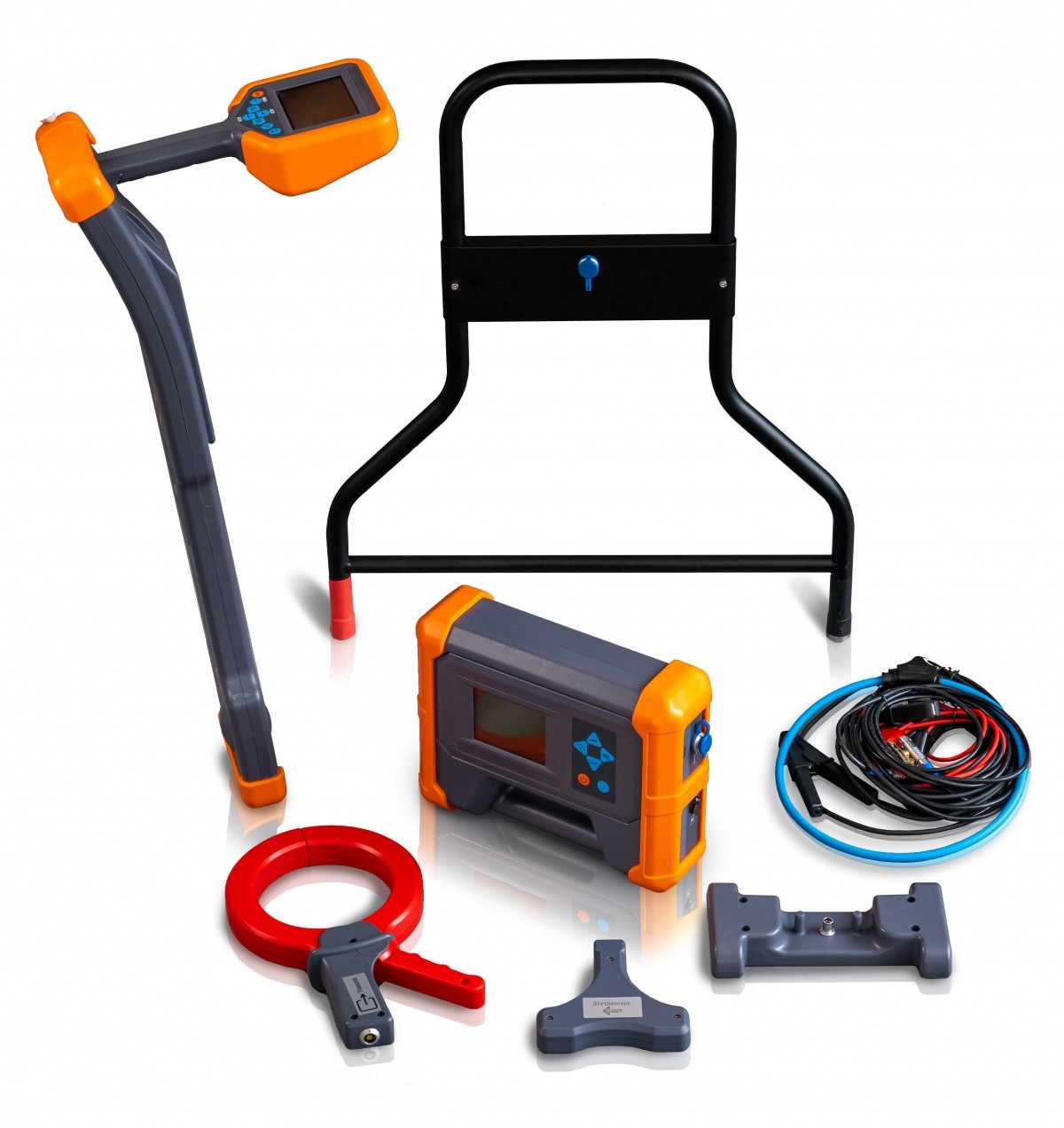

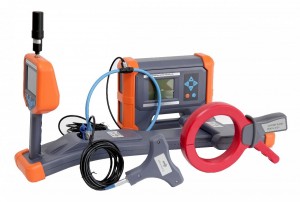

     Комплект включает в себя локатор СST-L, генератор СST-G, клещи для подачи сигнала в кабель под напряжением и гибкий датчик для выбора кабеля из пучка. Дополнительно к комплекту может поставляться ряд опций, которые расширяют его функционал.

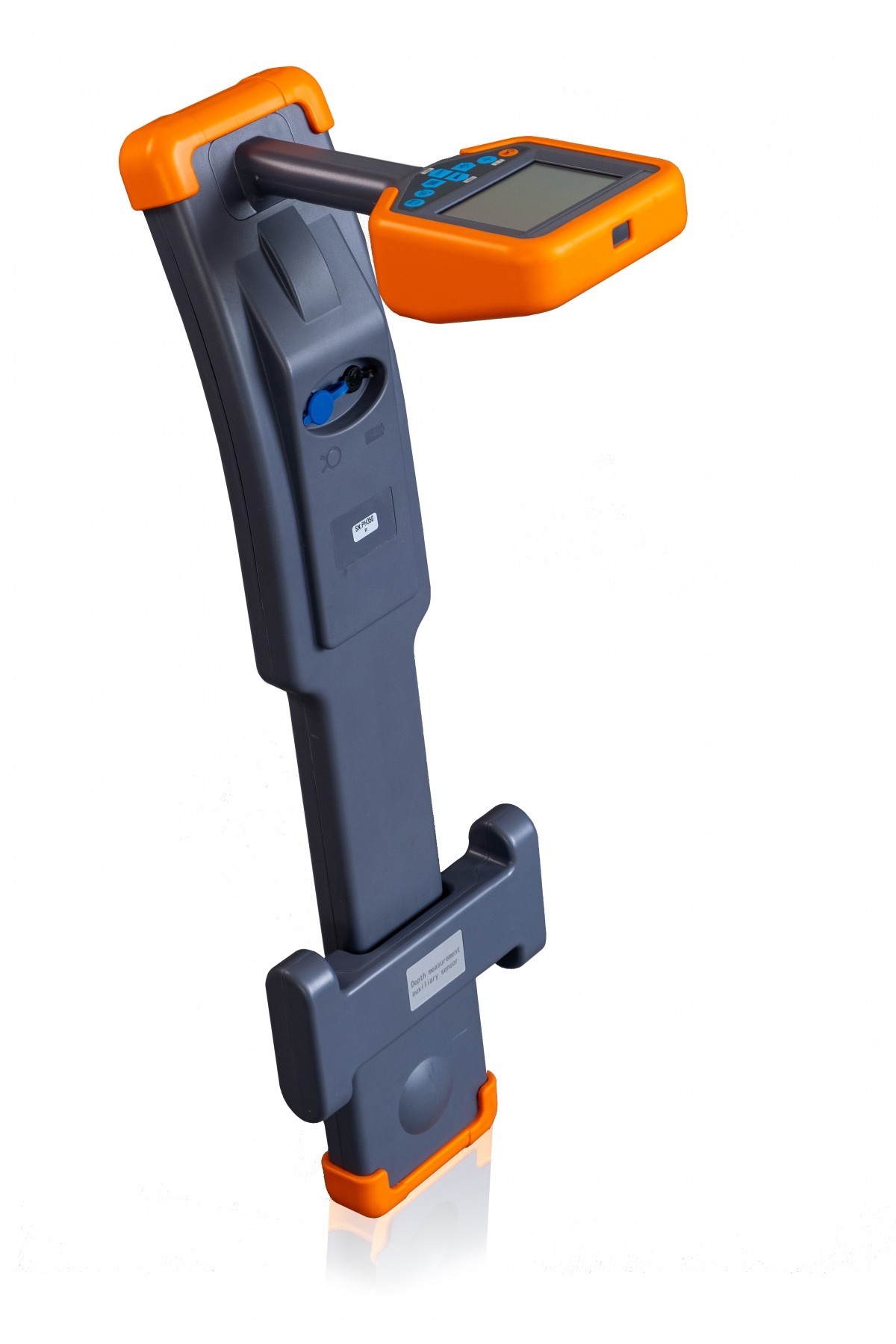

    Особенности трассопоискового приемника CST-L

    ‣  Помехоустойчивость благодаря высокочувствительной 2 Гц ультра-узкой полосе пропускания.
    ‣ Возможность отображения трассируемых кабелей на разметке компаса экрана приемника.
    ‣ Измерение угла в градусах между приемником и трассируемым кабелем.
    ‣ Измерение тока трассируемых кабелей в мА.
    ‣ Отображение уровня сигнала в процентах на экране приемника.
    ‣ Несколько режимов обнаружения: метод максимума (широкий пик), метод максимума (узкий пик), метод минимума.
    ‣ Встроенная функция автоматического определения глубины залегания кабеля.
    ‣ Возможность измерения глубины с учетом искажения электромагнитного поля (опция).
    ‣ Возможность усреднения при измерении силы тока и глубины (600 измерений в минуту).
    ‣ Измерение глубины с применением косвенных методов (широкого пика 80% и узкого пика 70%, с использованием меток компаса, метода 45о).
    ‣ Возможность выбора кабеля из пучка (опция).
    ‣ Возможность выбора кабеля из пучка в труднодоступных местах (опция).
    ‣ Возможность применения потенциального метода (опция).
    ‣ Совмещенный режим отображения (до трех кабелей в реальном времени на экране компаса приемника с позиционированием, измерением частоты и глубины для каждого).
    ‣ Функция трассировки с определением и записью координат кабеля во внутреннюю память с отслеживанием маршрута и определением расстояния (опция).
    ‣ Спектральный режим отображения.
    ‣ Встроенный динамик.
    ‣ Автоматическое выключение при бездействии.

    Функциональные возможности трассопоискового приемника CST-L

    ‣ Обнаружение подземных коммуникаций: кабельных линий, в том числе находящихся под напряжением, металлических и неметаллических труб, металлической арматуры.
    ‣ Выбор кабеля из пучка.
    ‣ Обнаружение места повреждения (изоляции кабеля, внешней оболочки кабеля и защитного покрытия трубопроводов).

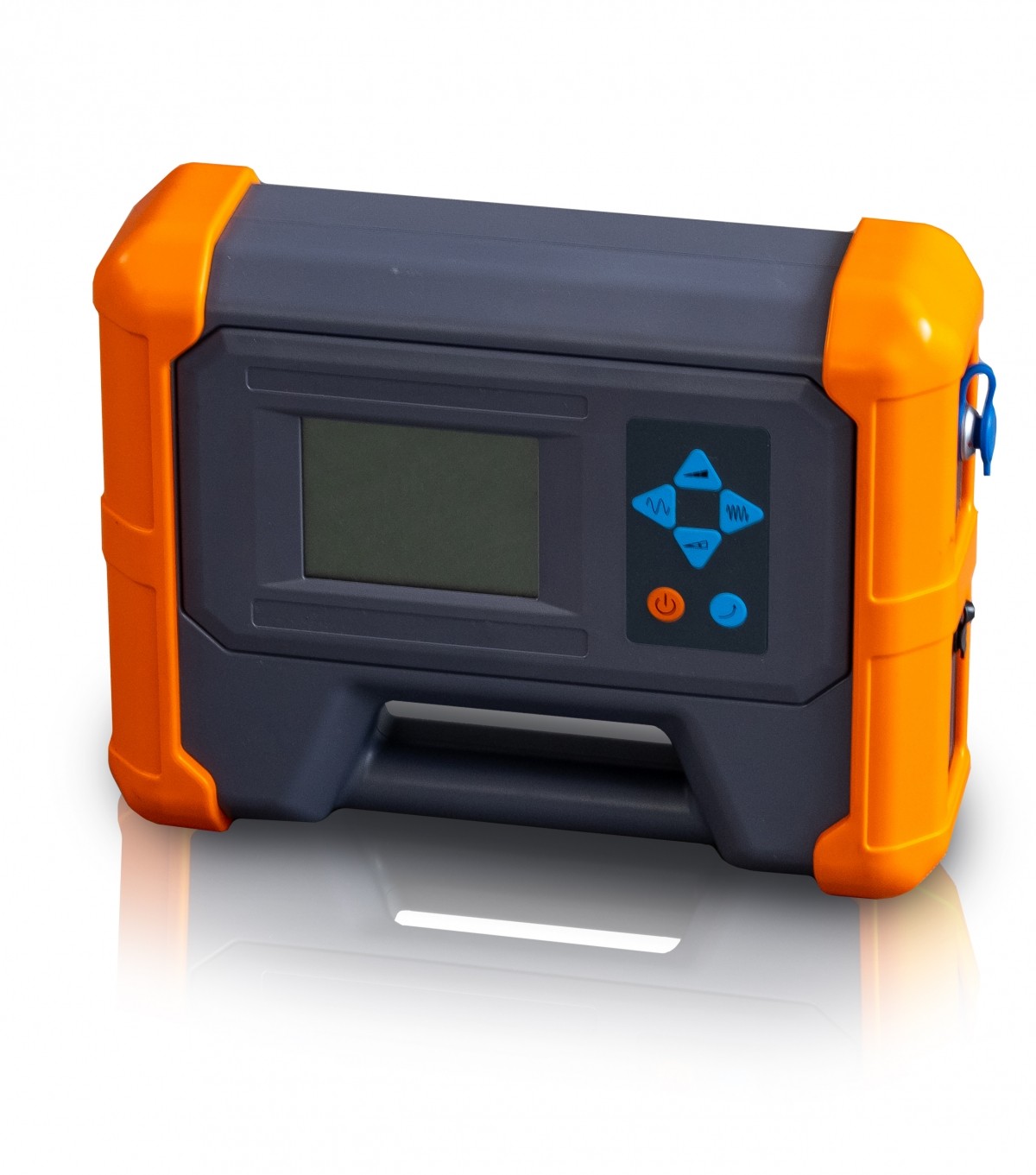

    Функциональные возможности и особености генератора CST-G

    ‣ Различные способы подключения: – контактное подключение (прямое), – бесконтактное подключение с помощью встроенного индуктора, – бесконтактное подключение с помощью разъемных индукционных клещей (опция).
    ‣ Выходное напряжение до 1 кВ с частотой 1 Гц с помощью усилителя (опция).
    ‣ Определение подключенных элементов (опциональных аксессуаров) к генератору с автоматическим отображением символов опций на экране.
    ‣ Отображение выходного тока и напряжения на экране генератора.
    ‣ Отображение уровня используемой выходной мощности.
    ‣ Прорезиненные противоударные края.
    ‣ Встроенная ручка для переноски.
    ‣ Функциональные кнопки на лицевой панели для регулирования мощности и выбора частоты.

    Параметр Значения
    ТРАССОПОИСКОВЫЙ ПРИЕМНИК CST-L
    Активный диапазон частот            640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц
    Пассивные частоты  силовые – 50/60 Гц, катодная защита –100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио)
    Усиление измеряемого сигнала до 99 Дб
    Экран цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм
    Условия использования от -25оС до +60оС
    Батарейное питание Li-ion 7, 4 В, 3 Aч
    Зарядное напряжение DC 8,4 В, 2 А
    Напряжение питания AC 100-240 DС, 50 / 60 Гц
    Вес        2,0 кг
    IP 65
    Габаритные размеры 680 х 120 х 277 мм
    Двухчастотный модуль позиционирования (опция) L1+L5, ошибка горизонтального позиоционирования - 3-5 м, погрешность измерения расстояния - 30 см
    ГЕНЕРАТОР CST-G
    Выходная частота 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц
    Мощность 15 Вт, 10 ступеней регулировки
    Экран LCD 320x240, отображение выбранной частоты и уровня выходного сигнала на экране
    Диапазон рабочих температур от -25оС до +60оС
    Согласование сопротивления автоматическое
    Защита перегрузки по току и напряжению автоматическая
    Батарейное питание  Li-ion 7, 4 В, 6 Aч
    Зарядное напряжение  DC 8,4 В, 2 А
    Напряжение питания AC 100-240 DС, 50 / 60 Гц
    Вес 2,3 кг
    IP 65
    Габаритные размеры 280 х 220 х 90 мм

    Комплект поставки

    – приемник CST-L
    – генератор CST-G
    – заземляющие стержни
    – удлинитель кабеля заземления
    – зарядное устройство

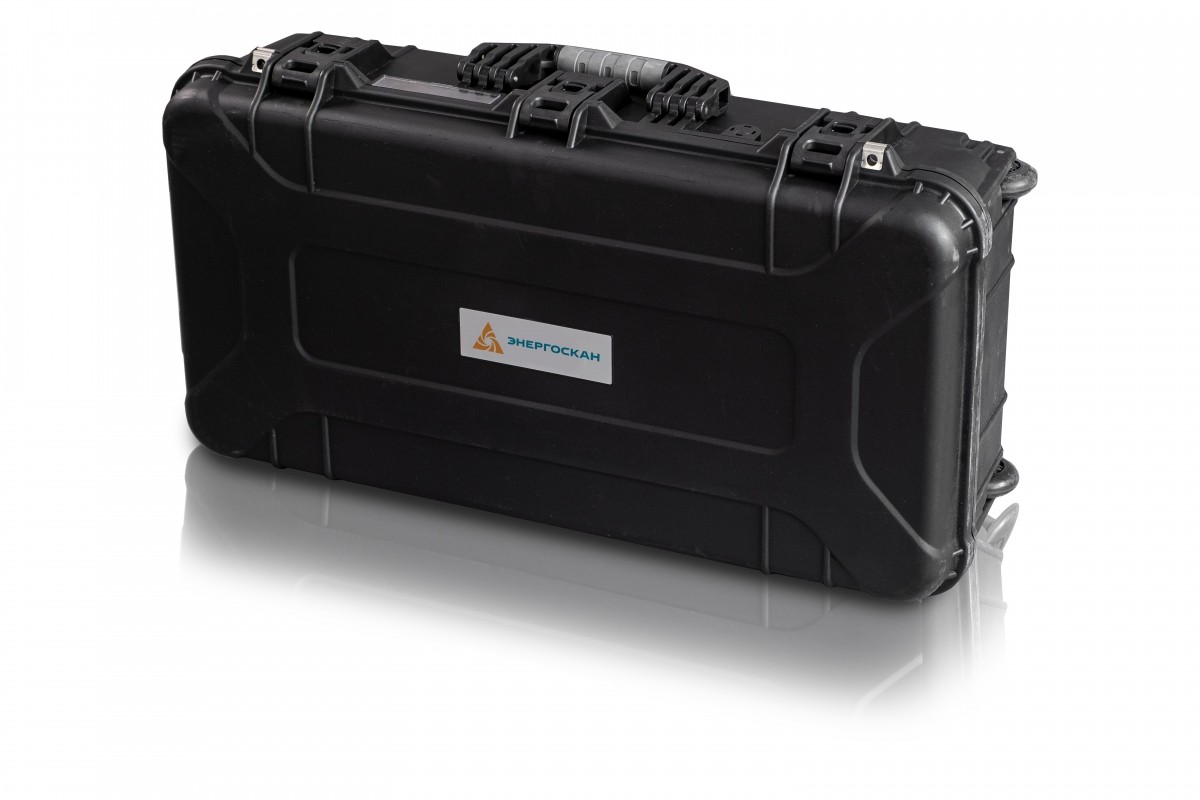

    – защитный кейс
