Трансформаторная электротехническая лаборатория СКАН-2МЭ

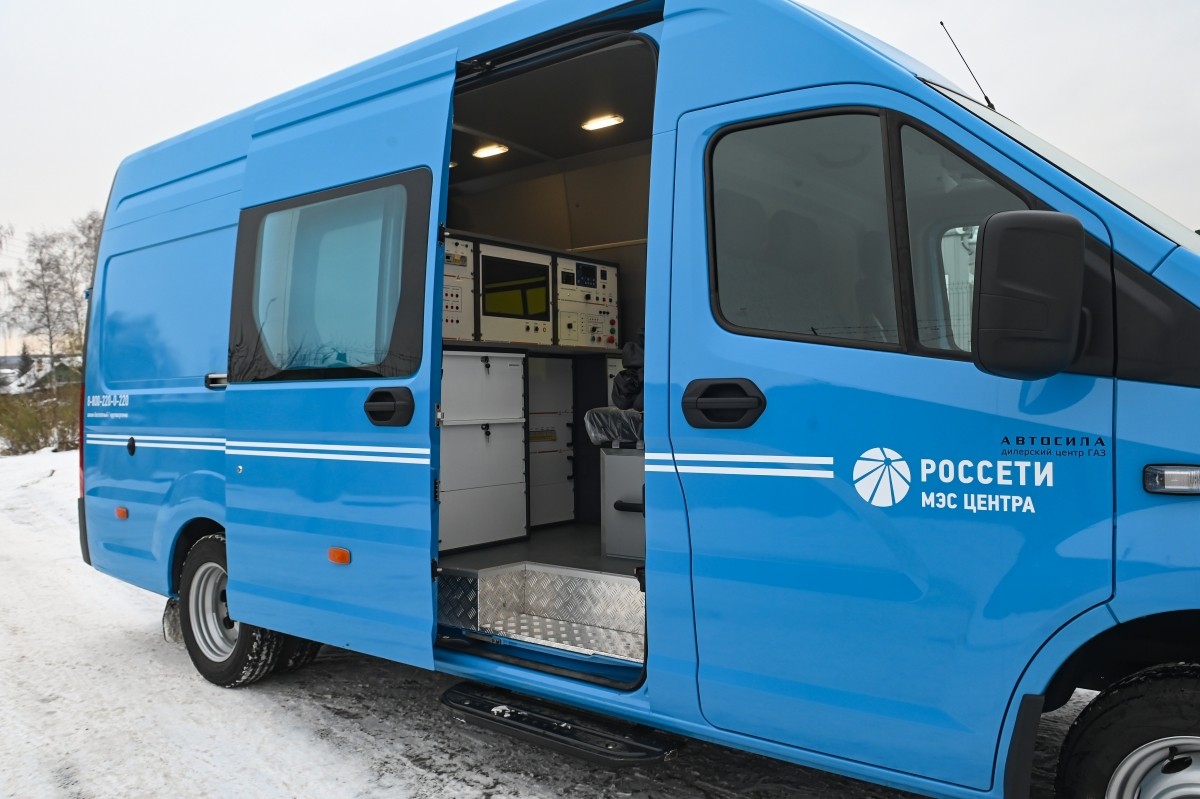

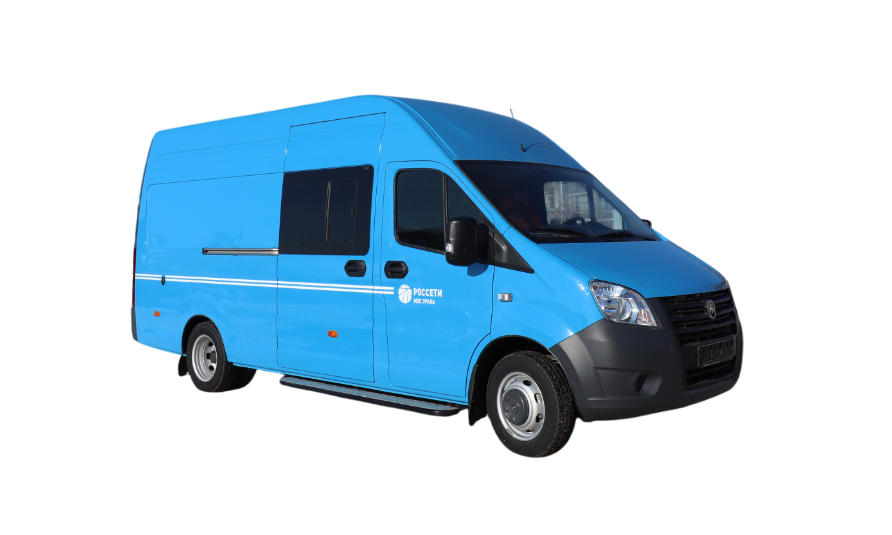

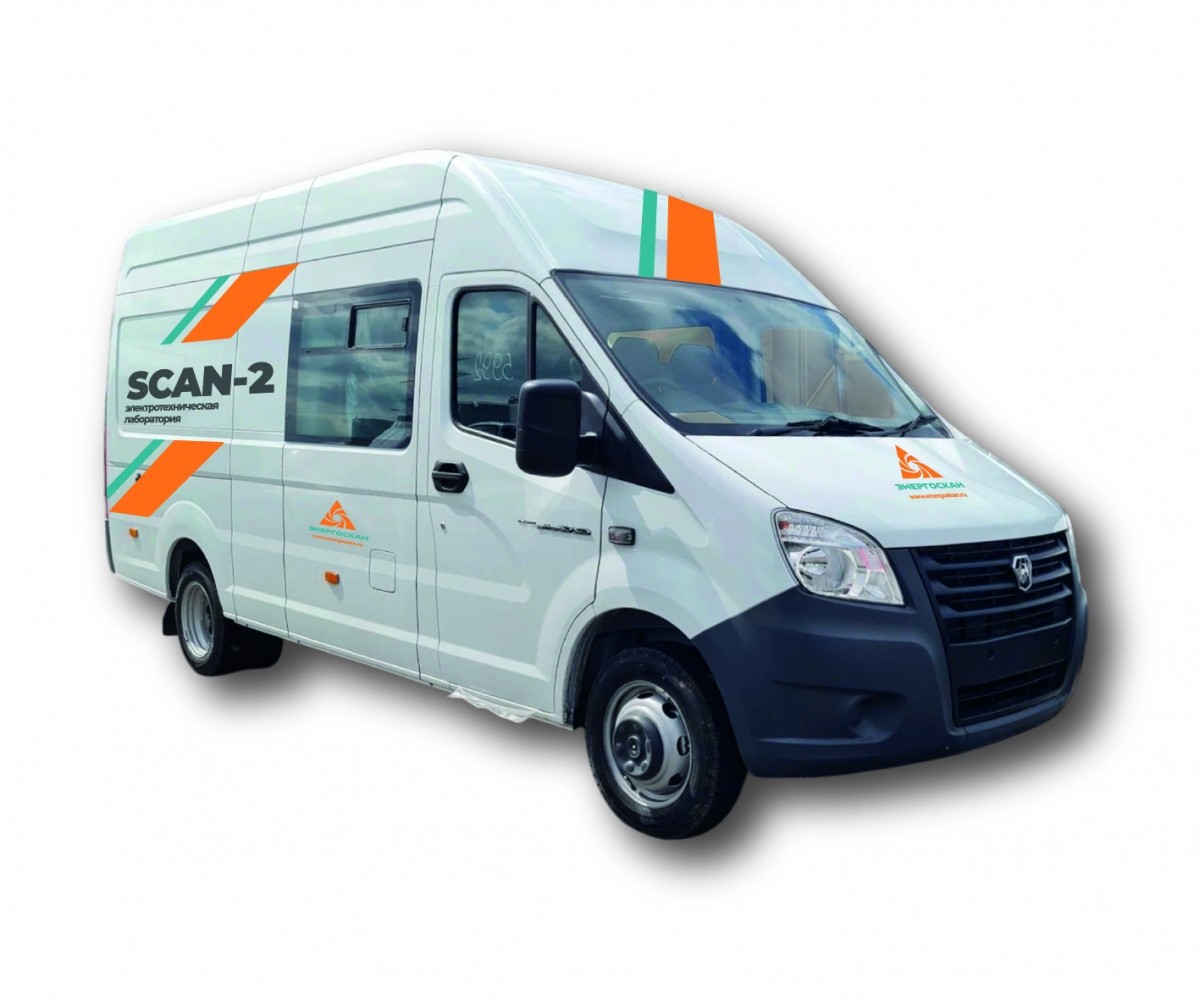

    SЭлектротехническая лаборатория СКАН-2МЭ, на базе ГАЗЕЛЬ NEXT, предназначена для высоковольтных испытаний оборудования подстанций, а также полного комплекса испытаний силовых трансформаторов.

    Электротехническая лаборатория СКАН-2МЭ, на базе ГАЗЕЛЬ NEXT, предназначена для высоковольтных испытаний оборудования подстанций, а также полного комплекса испытаний силовых трансформаторов.

    СКАН-2МЭ является заменой трансформаторным электролабораториям: ЭТЛ-35, Ангстрем-2, ЛП-35, ЛВИ HVT-1, ППУ, СУРА, ПВЛ-10 и тд.

    Возможности электролаборатории СКАН-2МЭ:

    • Испытание оборудования подстанций и силовых кабелей переменным напряжением промышленной частоты 50 Гц до 100кВ, выпрямленным напряжением до 70кВ.
    • Измерение сопротивления изоляции, напряжением до 2,5кВ;
    • Измерение параметров трансформаторов:
      • Измерение емкости и тангенса угла диэлектрических потерь;
      • Коэффициент трансформации;
      • Сопротивление обмоток постоянному току;
      • Потери холостого хода;
      • Потери короткого замыкания;
      • Сопротивление короткого замыкания

    Оборудование лаборатории условно подразделяется на основное (монтируемое) и дополнительное (не монтируемое) оборудование. Лаборатория имеет модульное построение, приборы при необходимости работают независимо друг от друга.

    Лаборатория может быть дополнительно укомплектована:

    • Измеритель параметров изоляции Тангенс-2000;
    • Измеритель параметров трансформаторов Коэффициент-1.3 (или аналог);
    • Микроомметр ПТФ-1 (или аналог);
    • Приборы для диагностики трансформаторов;
    • Автономным электрогенератором.

    Срок производства комплекта: 60-70 дней.

    Условия поставки: самовывоз

    Условия оплаты: предоплата 50%, оставшиеся 50% по факту готовности ЭТЛ к отгрузке.




    Преимущества работы с лабораториями Энергоскан:

    1. Доступная цена ЭТЛ (комплект от 5 млн. рублей);
    2. Надежность ЭТЛ (Собственное производство,гарантия от 12 до 24 месяцев. Дальнейшее продление гарантии после проведения ТО);
    3. Удобство работы с ЭТЛ (Простое и понятное управление ЭТЛ. Все приборы работают автономно друг от друга. Модульная конструкция.)
    4. Техническая поддержка и сервис (Обучение специалистов Заказчика по программам ДПО, Тех.консультации специалистов 10/5,Сервис и ремонт ЭТЛ в короткие сроки, подменный фонд приборов)
    5. Опыт работы Энергоскан (На рынке с 2012 года, Оказываем услуги ЭТЛ до 500кВ, используем зарубежные и отечественные наработки)

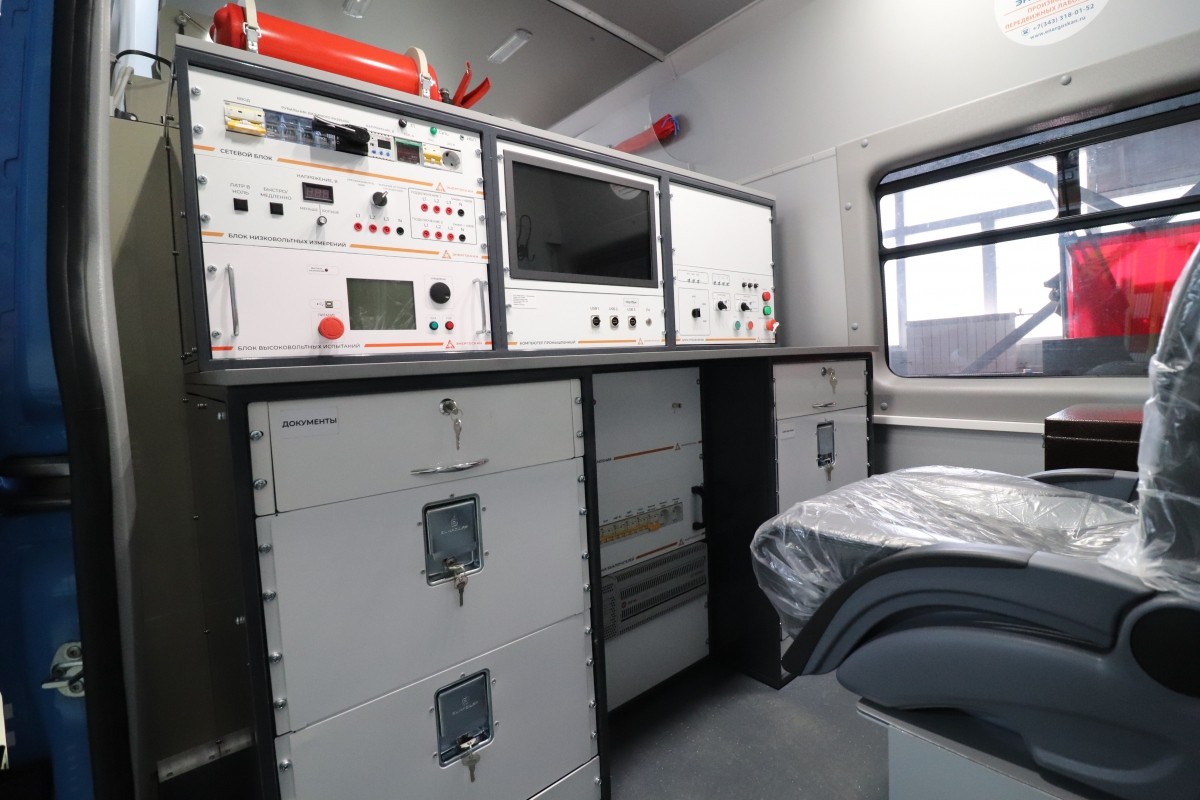

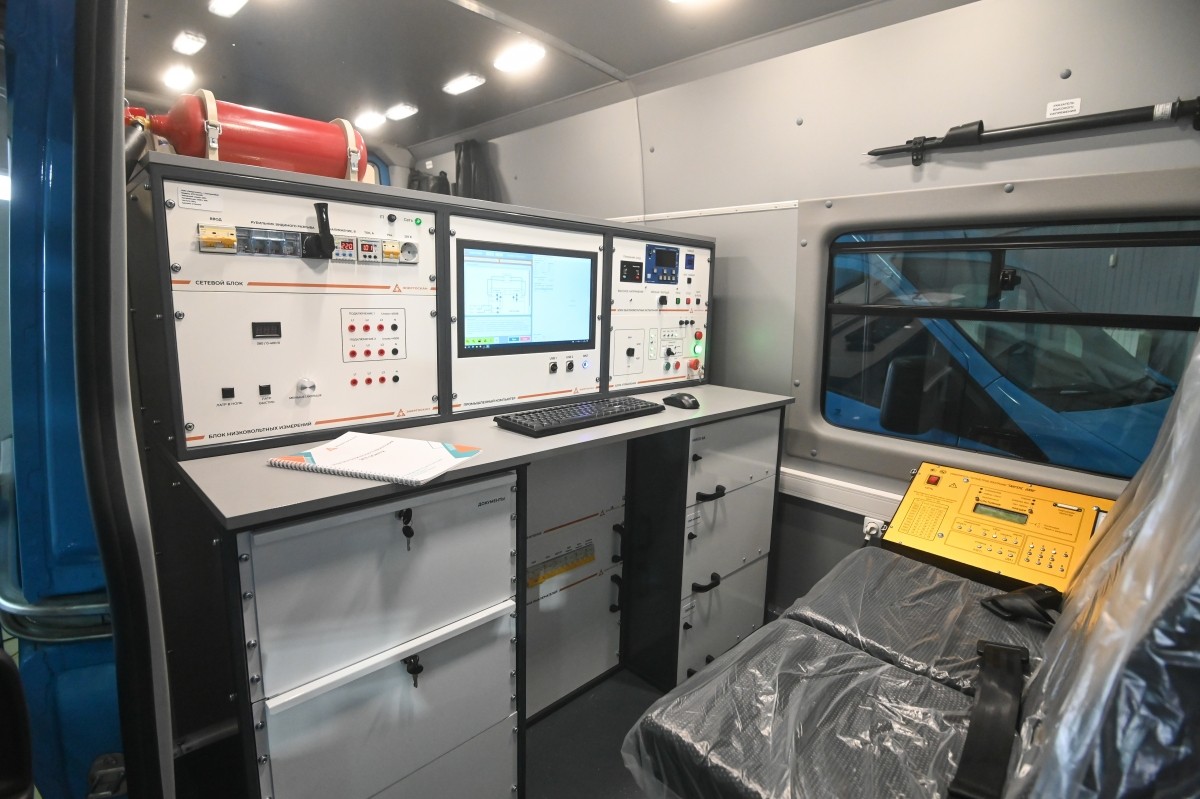

    Стол-стойка

    Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора.

    Тип стойки: Eurodesk. Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола.

    Блоки управления и безопасности

    • Блок управления;
    • Сетевой блок;
    • Блок низковольтных измерений;
    • Блок подключения с устройством разряда и заземления;
    • Устройство оперативного питания систем;
    • Блок автоматических выключателей;
    • Блок контроля заземления;
    • Система безопасности и сигнализации.

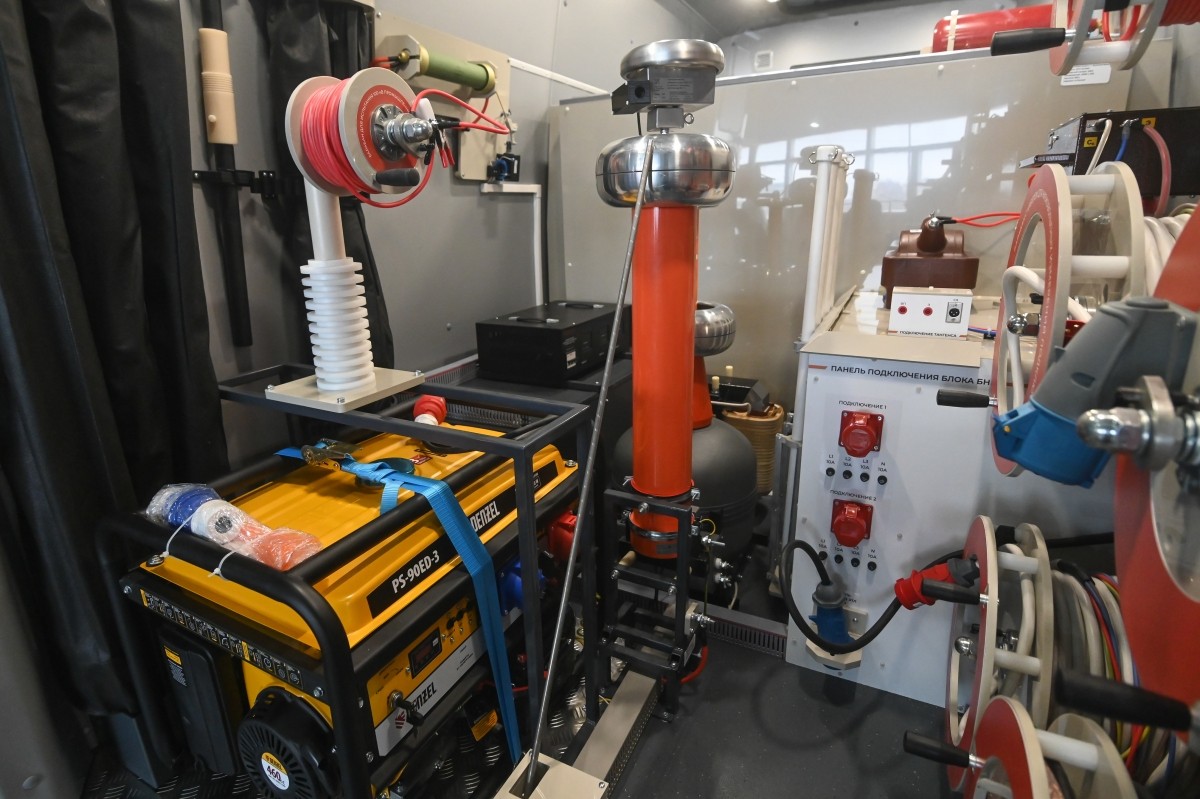

    Блок высоковольтных испытаний

    ВИУ-100/70

    • Номинальное напряжение питания - 220В;
    • Максимальное напряжение (50 Гц)- 100 кВ;
    • Максимальное выпрямленное напряжение – 70 кВ;
    • Выходная мощность  – до 12кВА (длительно)/20 кВА (краткосрочно);
    • Тип изоляции высоковольтного трансформатора – элегаз;
    • Погрешность измерений - 3 %;

    Блок измерения диэлектрических потерь

    без  Тангенс-2000

    Блок  ИДП обеспечивает измерение емкости и тангенса угла диэлектрических потерь объектов испытаний при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых измерителем Тангенс-2000.

    Блок ИДП включает в себя:

    • Подготовка под измеритель параметров изоляции Тангенс-2000;
    • Переключатель высоковольтный «ПРЯМАЯ-ИНВЕРСНАЯ».

     Особенностью измерителя Тангенса-2000 является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации. Данные из измерительного блока в модуль индикации передаются с помощью радиоканала. Так же измеритель имеет высокую помехозащищенность.

    Блок ИДП позволяет проводить измерение по «прямой» и «инверсной» («перевернутой») схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

    Переключение происходит в переключателе высоковольтном «ПРЯМАЯ-ИНВЕРСНАЯ». Переключатель позволяет после запуска испытания в режиме ИДП произвести переключение схемы измерения без повторной коммутации высоковольтных проводников.

    Блок низковольтных измерений БНИ

    Блок низковольтных изменерий разделен на 2 секции («Панель подключения внешнего оборудования»,   «Панель низковольтных измерений» )и выполняет следующие функции:

    1. Подключение внешнего оборудования до 2,5кВ к объекту испытаний (L1, N);
    2. Подключение измерительных приборов к объекту испытаний в трехфазном режиме(400В/10А).

    Стойка подключений к БНИ

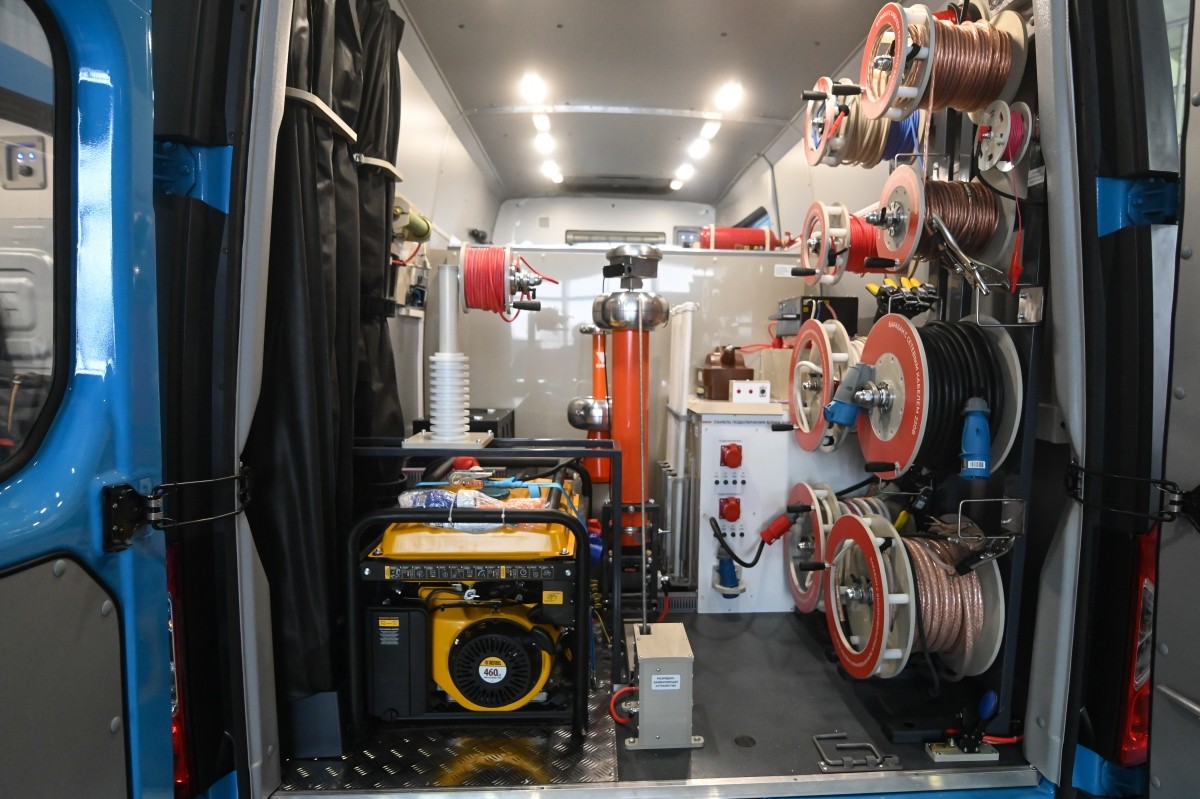

    Лаборатория оборудована отдельно стоящей стойкой подключения кабелей к блоку БНИ в высоковольтном отсеке.

    В стойке расположены разъёмы подключения кабелей низковольтных испытаний и внешнего питания трёхфазного автотрансформатора. Все кабели низковольтных испытаний имеют защиту плавкими вставками 10А от превышения максимального тока и напряжения 400В. Плавкие вставки сгруппированы возле соответствующих разъёмов.

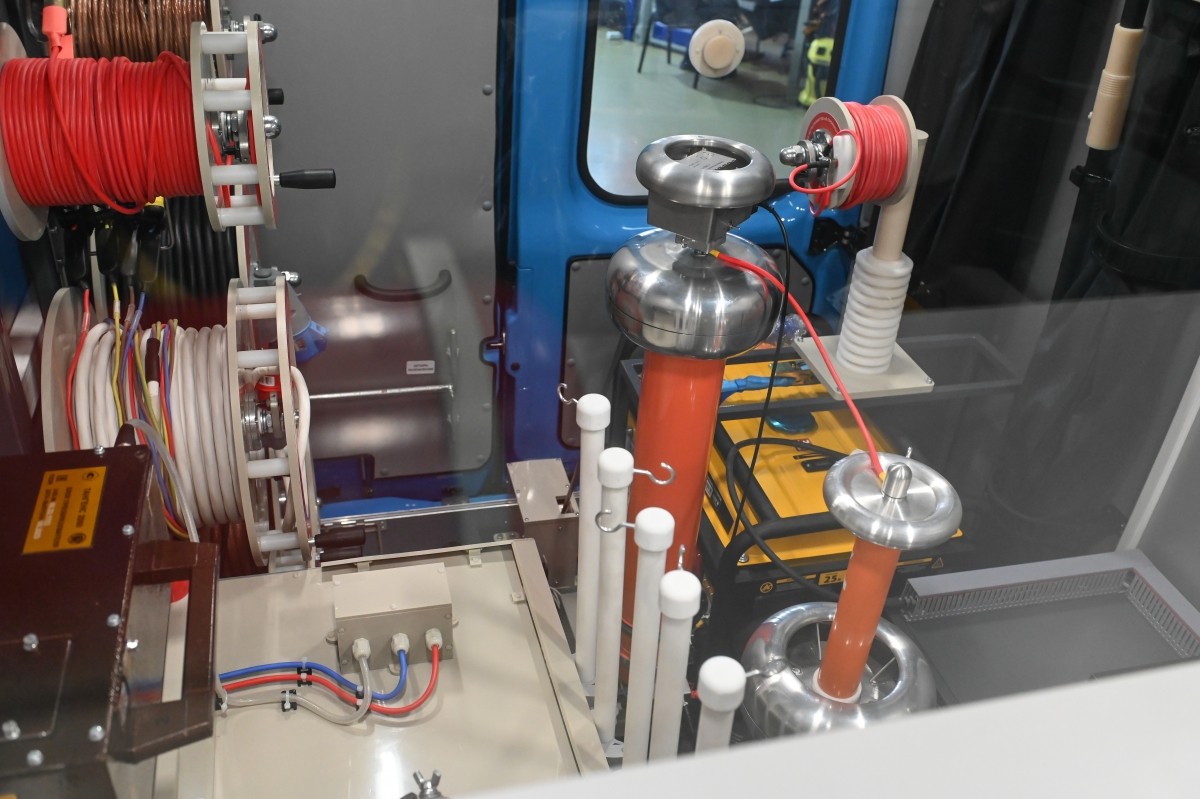

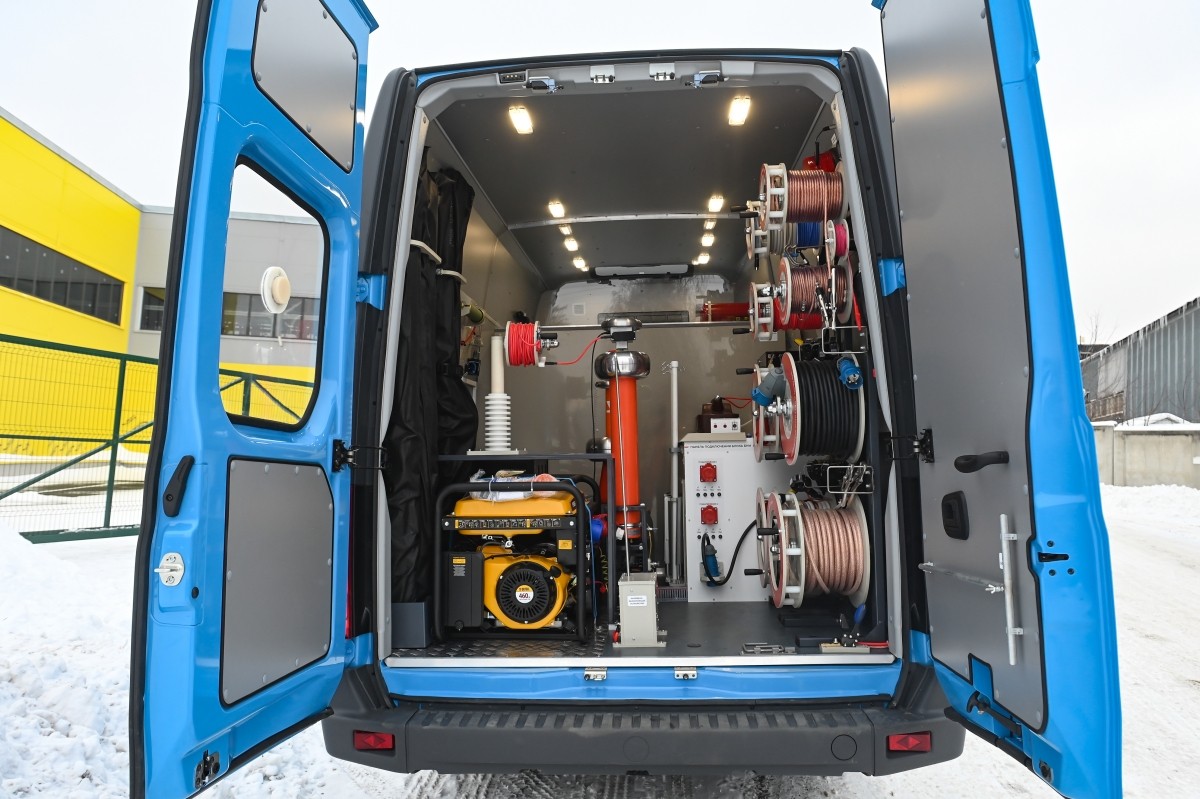

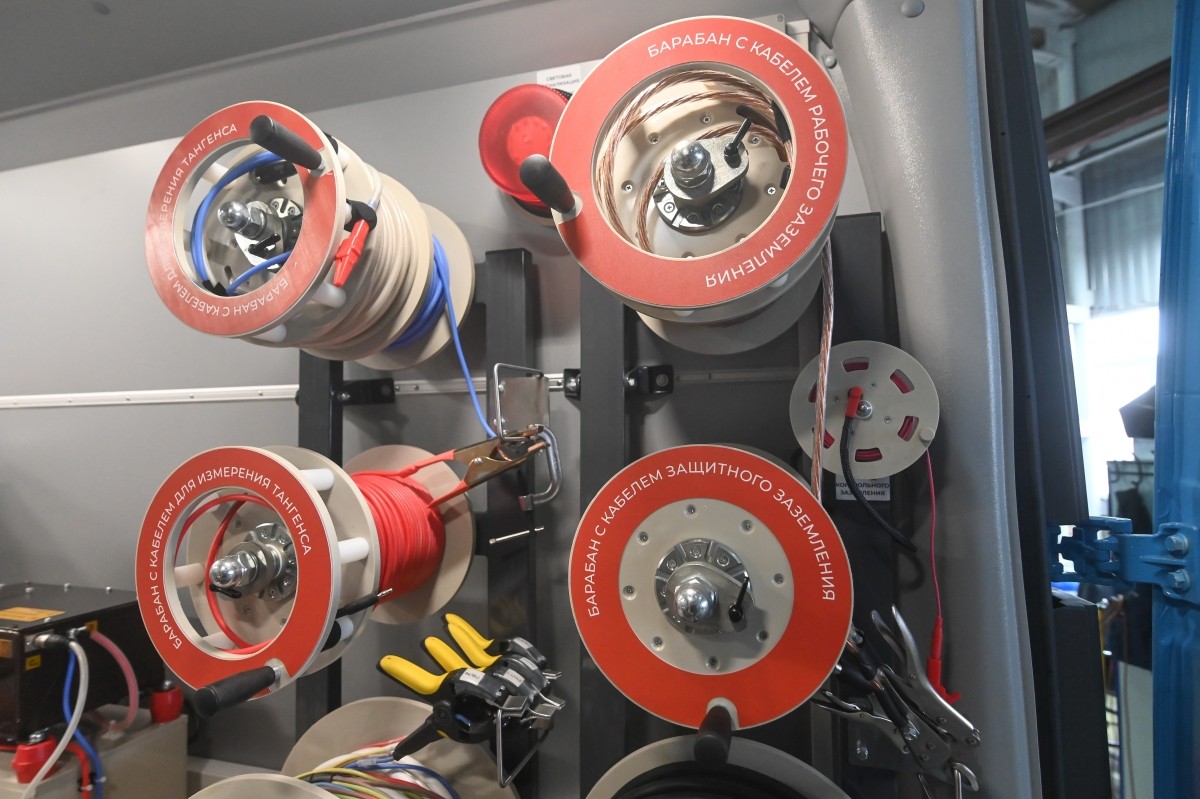

    Система кабельных барабанов и кабелей



    Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями:

    • Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70кВ – 30м;
    • Барабан с сетевым кабелем – 30м;
    • Барабан с кабелем рабочего заземления 10мм2 –30м;
    • Барабан с кабелем защитного заземления 16мм2 (с клипсами токосъема) – 30м;
    • Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода);
    • Катушка с проводом контрольного заземления – 25м;
    • Барабан с гибким кабелем для подачи трёхфазного питания на блок низковольтных измерений – 30м;
    • Барабан  «Кабель ВП» для Блока ИДП – 1шт.;
    • Барабан «Кабель Сх» для Блока ИДП – 1шт.;
    • Барабан «Кабель Э» для Блока ИДП -1шт.;
    • Барабан с гибким 4х жильным кабелем для низковольтных измерений с зажимами типа «крокодил» - 2x30м;

    Дополнительное оборудование

    • Мегаомметр Е6-32;
    • Каски-2шт,
    • Перчатки-2 пары,
    • Боты диэлектрические  - 2 пары,
    • Диэлектрический коврик - 1шт.,
    • Указатель напряжения до 1кВ - 1 шт,
    • Указатель напряжения до 35кВ - 1 шт,
    • ШО10 -1 шт,
    • ШО35 -1 шт,
    • Стойки для вывешивания кабеля - 5 шт.;

    Комплектация электролаборатории СКАН-2МЭ на базе ГАЗЕЛЬ НЕКСТ:

    • Автомобиль ГАЗЕЛЬ НЕКСТ с переоборудованием;
    • Стол-стойка типа Eurodesk;
    • Блок управления;
    • Сетевой блок;
    • Устройство оперативного питания систем;
    • Разделительный трансформатор;
    • Блок автоматических выключателей;
    • Блок низковольтных измерений БНИ;
    • Блок подключения с устройством разряда и заземления;
    • Блок контроля заземления;
    • ВИУ 100/70 Высоковольтная установка 100/70кВ/20кВА (краткосрочно);
    • Блок измерения диэлектрических потерь без Тангенс2000;
    • Е6-32 мегаомметр;
    • Система кабельных барабанов и кабелей 30м;
    • Комплект средств индивидуальной защиты;
    • Руководство по эксплуатации + схемы +Паспорт ;
    • Гарантийный талон «Энергоскан» 12 мес;
