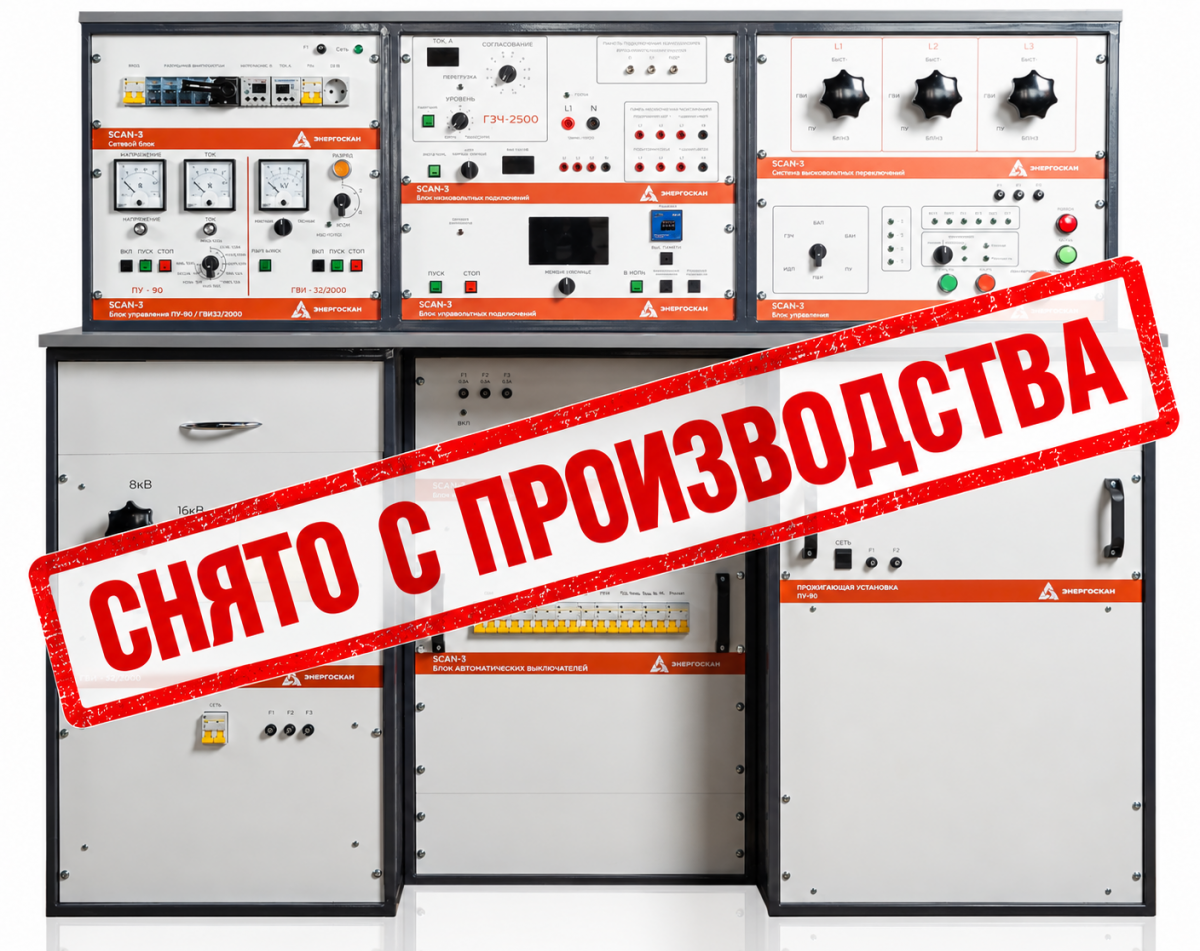

Комбинированная электротехническая лаборатория СКАН-3МЭ

    Комплект оборудования электротехнической лаборатории СКАН-3МЭ для высоковольтных испытаний, определения места повреждений кабельных линий напряжения 0,4-35кВ, а также испытаний трансформаторного оборудования

    Комплект оборудования электротехнической лаборатории СКАН-3МЭ предназначен для высоковольтных испытаний, определения места повреждений кабельных линий напряжения 0,4-35кВ, а также испытаний трансформаторного оборудования. Комплект монтируется на любой тип автомобилей от Газ-27057 до КАМАЗов.

    Возможности электролаборатории СКАН-3МЭ:

    1.

    Испытание силовых кабельных линий и оборудования подстанций переменным напряжением промышленной частоты 50 Гц до 100 кВ, выпрямленным напряжением до 70 кВ.

    2.

    Измерение сопротивления изоляции, напряжением до 2,5 кВ;

    3.

    Предварительное определение места повреждения кабеля с использованием следующих методов:

    • Метод рефлектометрии TDR;
    • Импульсно-дуговой ударный метод (ARC);
    • Метод колебательного разряда  со связью по току (ICE);
    • Метод колебательного разряда  со связью по напряжению (Decay);
    • Прожиг/дожиг изоляции;

    4.

    Точное определение места повреждения кабельной линии

    • Акустическим методом;
    • Индукционным;
    • Потенциальным

    5.

    Определение трассы кабельной линии;

    6.

    Определение глубины залегания кабельной линии;

    7.

    Выбор кабеля из пучка;

    8.

    Определение места повреждения кабельной оболочки.

    9.

    Измерение параметров трансформаторов:

    • Измерение емкости и тангенса угла диэлектрических потерь;
    • Коэффициент трансформации;
    • Сопротивление обмоток постоянному току;
    • Потери холостого хода;
    • Потери короткого замыкания;
    • Сопротивление короткого замыкания

    Оборудование лаборатории  условно подразделяется на основное (монтируемое) и дополнительное (не монтируемое) оборудование. Лаборатория имеет модульное построение, приборы при необходимости работают независимо друг от друга.

    Срок производства комплекта: 30 дней

    Лаборатория может быть дополнительно укомплектована:



    Преимущества работы с нашими электротехническими лабораториями:

    1.

    Доступные цены

    1. Комплект ЭТЛ  (без шасси) от 5 млн рублей;

    2.

    Надежность оборудования

    1. Гарантия 24 месяца;
    2. Продление гарантии после проведения ТО;
    3. Собственная производственная площадка;

    3.

    Удобство работы

    1. Простое и понятное управление ЭТЛ - все блоки имеют свою панель управления;
    2. Все приборы работают автономно (не зависят друг от друга и контроллера управления);
    3. Модульная конструкция (19 дюймов) – легкая замена или ремонт блоков.

    4.

    Техническая поддержка и сервис

    1. Обучение специалистов Заказчика работе с ЭТЛ;
    2. Технические консультации специалистов Заказчика;
    3. Сервис и ремонт ЭТЛ в кратчайшие сроки, подменный фонд оборудования.

    5.

    Опыт работы

    1. Наша компания больше 10 лет на рынке;
    2. Мы занимаемся испытаниями электрооборудования до 500кВ;
    3. Используем отечественные и зарубежные наработки.

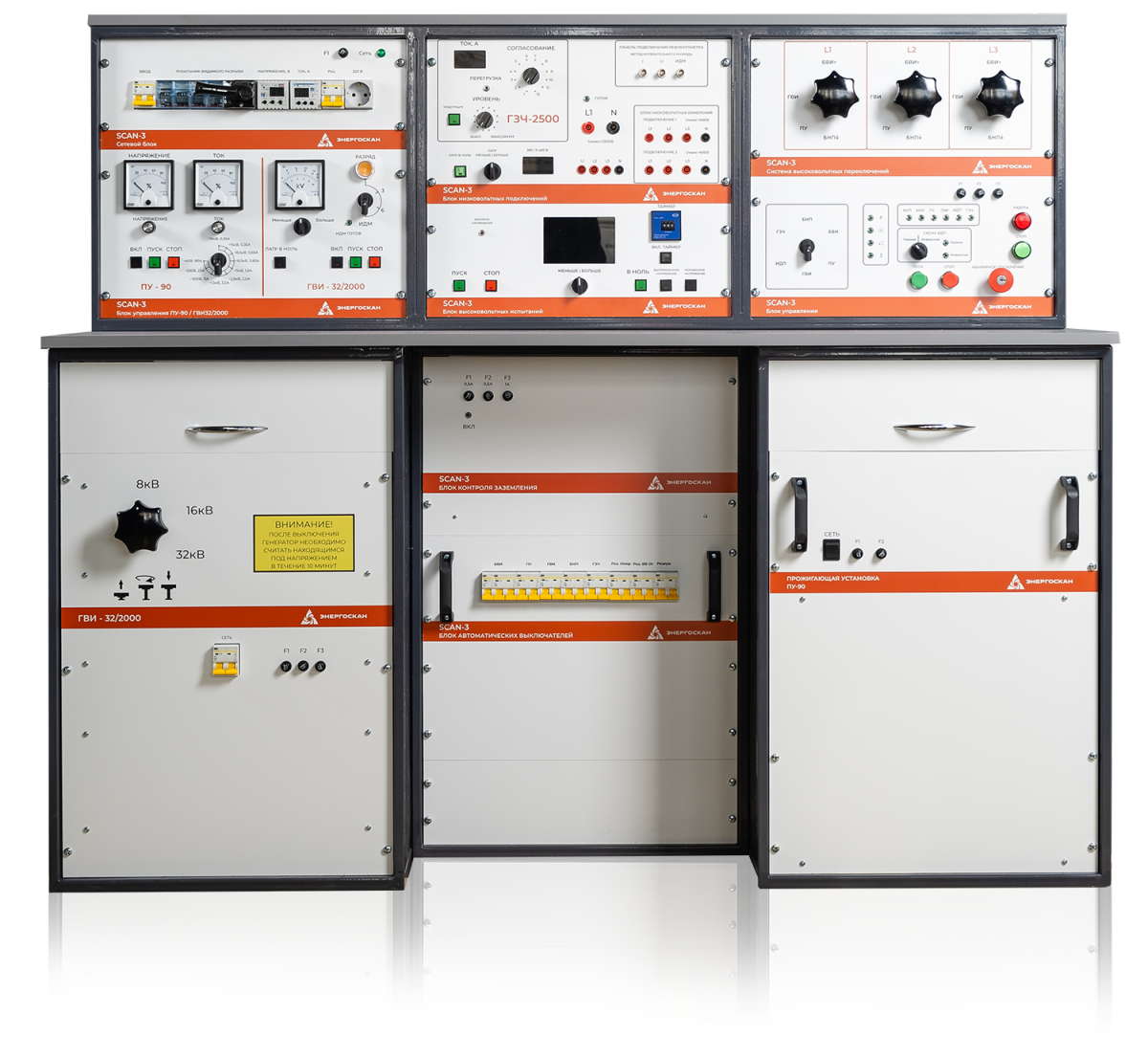

    Стол-стойка

    Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора.

    Тип стойки: Eurodesk. Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола.

    Блоки управления и безопасности

    Блок управления;

    Сетевой блок;

    Блок низковольтных подключений SCAN-3;

    Блок подключения с устройством разряда и заземления;

    Устройство оперативного питания систем;

    Блок автоматических выключателей;

    Блок контроля заземления;

    Разделительный трансформатор;

    Полуавтоматическая система переключений (1Ф);

    Система безопасности и сигнализации.

    Блок высоковольтных испытаний

    ВИУ-100/70



    Номинальное напряжение питания - 220В;

    Максимальное напряжение (50 Гц)- 100 кВ;

    Максимальное выпрямленное напряжение – 70 кВ;

    Выходная мощность  – до 12кВА (длительно)/20 кВА (кратко);

    Тип изоляции высоковольтного трансформатора – элегаз;

    Погрешность измерений - 3 %;

    Генератор высоковольтных импульсов

    ГВИ-32/3000

    Номинальное напряжение питания - 220В

    Максимальная потребляемая мощность – 3,5 кВА

    Максимальное напряжение – 32 кВ

    Количество ступеней – 3 (8,16,32 кВ)

    Максимальная запасаемая энергия - 3000 Дж

    Периоды следования импульсов – 3 и 6 сек, одиночный

    Блоки связи

    БЛОК ИД-40 (Импульсно-дуговой метод ARC)

    БЛОК ДН-80 (Метод колебательного разряда по напряжениюDECAY)

    БЛОК ДТ-50 (Метод колебательного разряда по току ICM)

    Прожигающая установка

    ПУ-90

    Питание -  220(+-10%)/ 45-60Гц

    Максимальная потребляемая мощность – 5,75 кВА

    Максимальное напряжение - 15 кВ DC / 30кВ с ДЛ30

    Максимальный ток – 90А

    Количество ступеней – 8шт.

    Ступени:

    переменный ток, ступень 60 В / 92 А (110А макс)

    переменный ток, ступень 230 В / 23 А

    переменный ток, ступень 500 В / 11 А

    переменный ток, ступень 1500 В / 3,5 А

    переменный ток,, ступень 2 600 В / 2 А

    постоянный ток, ступень 5 000 В / 1 А

    постоянный ток, ступень 8 500 В / 0,65 А

    постоянный ток, ступень 15 000 В / 0,35 А

     Рефлектометр

    РЕЙС-305



    Диапазоны расстояний – от 0 до 51 км

    Напряжение импульса – от  7В до 25В

    Частота дискретизации - 200 МГц

    Внутренняя память – 500 рефлектограмм;

    Поддерживаемые методы:

    • Рефлектометрия (TDR);
    • Импульсно-дуговой (ARC);
    • Колебательного разряда по току(ICM);
    • Колебательного разряда по напряжению (DECAY).

    Индукционный поисковый комплект

    ПК-2500

    Генератор стационарный:

    • Частоты: 1024/2048 (Гц)
    • Выходная мощность –  2500 Вт
    • Максимальный выходной ток – 50 А

    Генератор переносной:

    • Частоты: 273/2187,5/6562,5 /26250 (Гц)
    • Выходная мощность –  10 Вт

    Приемник :

    • Частоты: 273/1024/2048/6562,5 /26250Гц
    • Максимально определяемая глубина залегания трассы:6м
    • Точность определения глубины: ±5%+10 см
    • Точность отыскания:10см
    • Время работы от АКБ : не менее 20 ч
    • Масса приемника: 0,65 кг

    В комплекте:

    • Акустический датчик;
    • Контактные штыри;
    • Клещи для определения «своего» кабеля.

    Блок измерения диэлектрических потерь

    (без моста)

    Блок  ИДП обеспечивает измерение емкости и тангенса угла диэлектрических потерь объектов испытаний при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых измерителем Тангенс-2000.

     Блок ИДП включает в себя:

    • Место под мост переменного тока типа Тангенс2000;
    • Переключатель высоковольтный «ПРЯМАЯ-ИНВЕРСНАЯ».

    Переключение происходит в переключателе высоковольтном «ПРЯМАЯ-ИНВЕРСНАЯ». Переключатель позволяет после запуска испытания в режиме ИДП произвести переключение схемы измерения без повторной коммутации высоковольтных проводников.

    Блок низковольтных подключений

    Блок низковольтных подключений разделен на 4 секции («Панель управления ГЗЧ», «Панель подключения рефлектометра», «Панель подключения внешнего оборудования», «Панель низковольтных измерений») и выполняет следующие функции:

    1. Управление генератором звуковой частоты;
    2. Подключение внешнего оборудования до 2,5кВ к объекту испытаний;
    3. Подключение рефлектометра к объекту испытаний;
    4. Подключение измерительных приборов к объекту испытаний (силовой трансформатор) в трехфазном режиме(400В/10А).

    Стойка подключений к БНИ

    Лаборатория оборудована отдельно стоящей стойкой подключения кабелей к блоку БНИ в высоковольтном отсеке.

    В стойке расположены разъёмы подключения кабелей низковольтных испытаний и внешнего питания трёхфазного автотрансформатора. Все кабели низковольтных испытаний имеют защиту плавкими вставками 10А от превышения максимального тока и напряжения 400В. Плавкие вставки сгруппированы возле соответствующих разъёмов.

    Система кабельных барабанов и кабелей



    Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями:

    • Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70кВ – 30м;
    • Барабан с сетевым кабелем  30м;
    • Барабан с кабелем рабочего заземления 10мм–30м;
    • Барабан с кабелем защитного заземления 16мм(с клипсами токосъема) – 30м;
    • Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода);
    • Катушка с проводом контрольного заземления – 25м;
    • Барабан с гибким кабелем для подачи трёхфазного питания на блок низковольтных измерений – 30м;
    • Барабан под «Кабель ВП» для Блока ИДП – 1шт.;
    • Барабан под «Кабель Сх» для Блока ИДП – 1шт.;
    • Барабан под «Кабель Э» для Блока ИДП -1шт.;
    • Барабан с гибким 4х жильным кабелем для низковольтных измерений с зажимами типа «крокодил» - 2x30м;

    Дополнительное оборудование

    • Аптечка медицинская автомобильная
    • Боты диэлектрические - 2 шт.
    • Каска защитная оранжевая - 2 шт.
    • Коврик диэлектрический̆- 2 шт.
    • Комплект предупредительных плакатов - 1 комп.
    • Перчатки диэлектрические – 2шт.
    • Стойка высоковольтная изоляционная- 5 шт.
    • Указатель низкого напряжения – 1 шт.
    • Штанга оперативная до 15 кВ – 1 шт.
    • Штанга оперативная до 110 кВ – 1 шт.
    • Штырь заземления автомобиля  – 1 шт.
    • Мегаомметр Е6-32 – 1 шт.
    • Курвиметр (дорожное колесо) – 1 шт.


    Комплект документации

    • Руководство по эксплуатации лаборатории
    • Формуляр
    • Альбом электрических схем
    • Программа и методика периодических испытаний лаборатории
    • Протокол приемо-сдаточных испытаний
     Гарантийные обязательства
    •  Гарантийный̆ срок на оборудование - 12 месяцев. На транспортное средство гарантия устанавливается в соответствии с сервисной̆ книжкой̆ завода изготовителя.

    Перечень оборудования комплекта ЭТЛ СКАН-3МЭ:

    • Стол-стойка типа Eurodesk;
    • Блок управления;
    • Сетевой блок;
    • Блок низковольтных подключений SCAN-1;
    • Блок подключения с устройством разряда и заземления;
    • Устройство оперативного питания систем;
    • Блок автоматических выключателей;
    • Блок контроля заземления;
    • Разделительный трансформатор;
    • Полуавтоматическая система переключений (1Ф);
    • Высоковольтная установка 100/70 кВ 20кВА (краткосрочно);
    • Прожиг (15кВ/90А/8 ступеней̆);
    • Генератор высоковольтных импульсов (8/16/32кВ, 2000 Дж);
    • Согласующие устройства (ARC, ICM, DECAY);
    • ПК-2500 поисковый комплект;
    • Рейс-305 рефлектометр;
    • Е6-32 мегаомметр;
    • Блок измерения диэлектрических потерь (без моста);
    • Система управления и безопасности 1 фазное исполнение;.
    • Система кабельных барабанов и кабелей 30м;
    • Руководство по эксплуатации + схемы +Паспорт ;
    • Гарантийный талон «Энергоскан» 12 мес;
