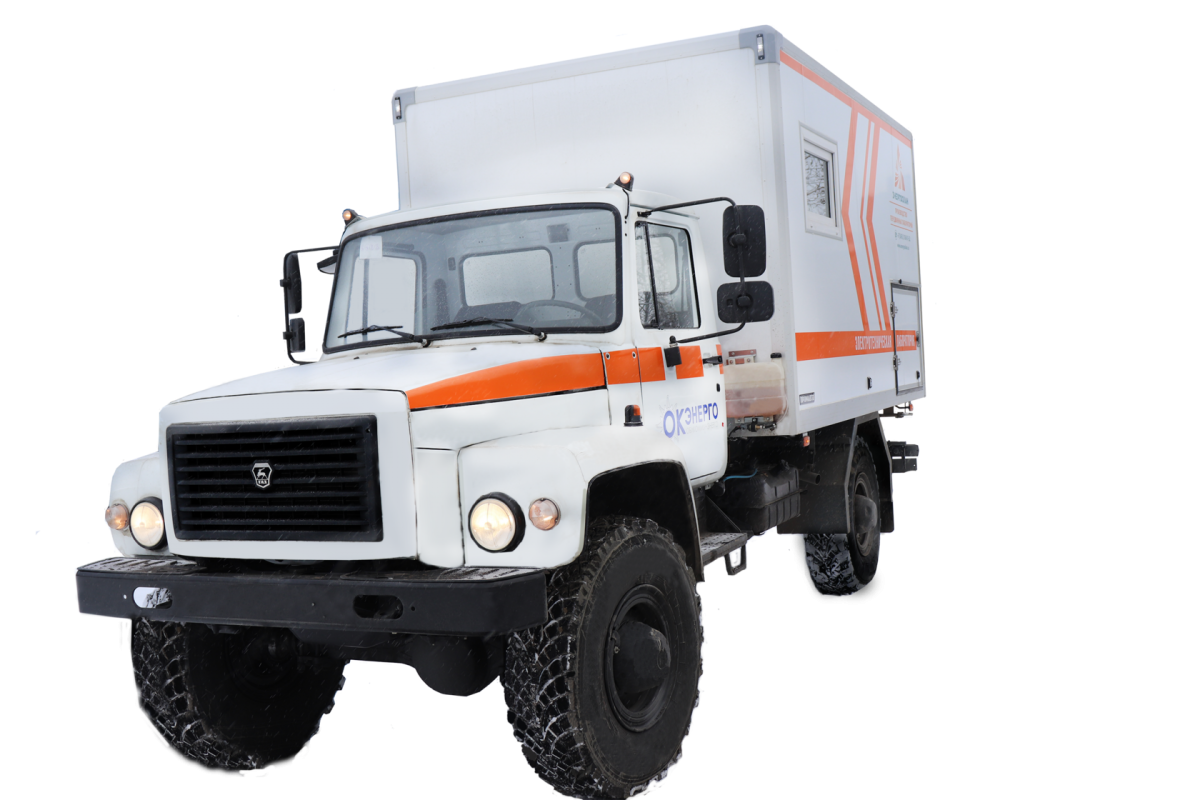

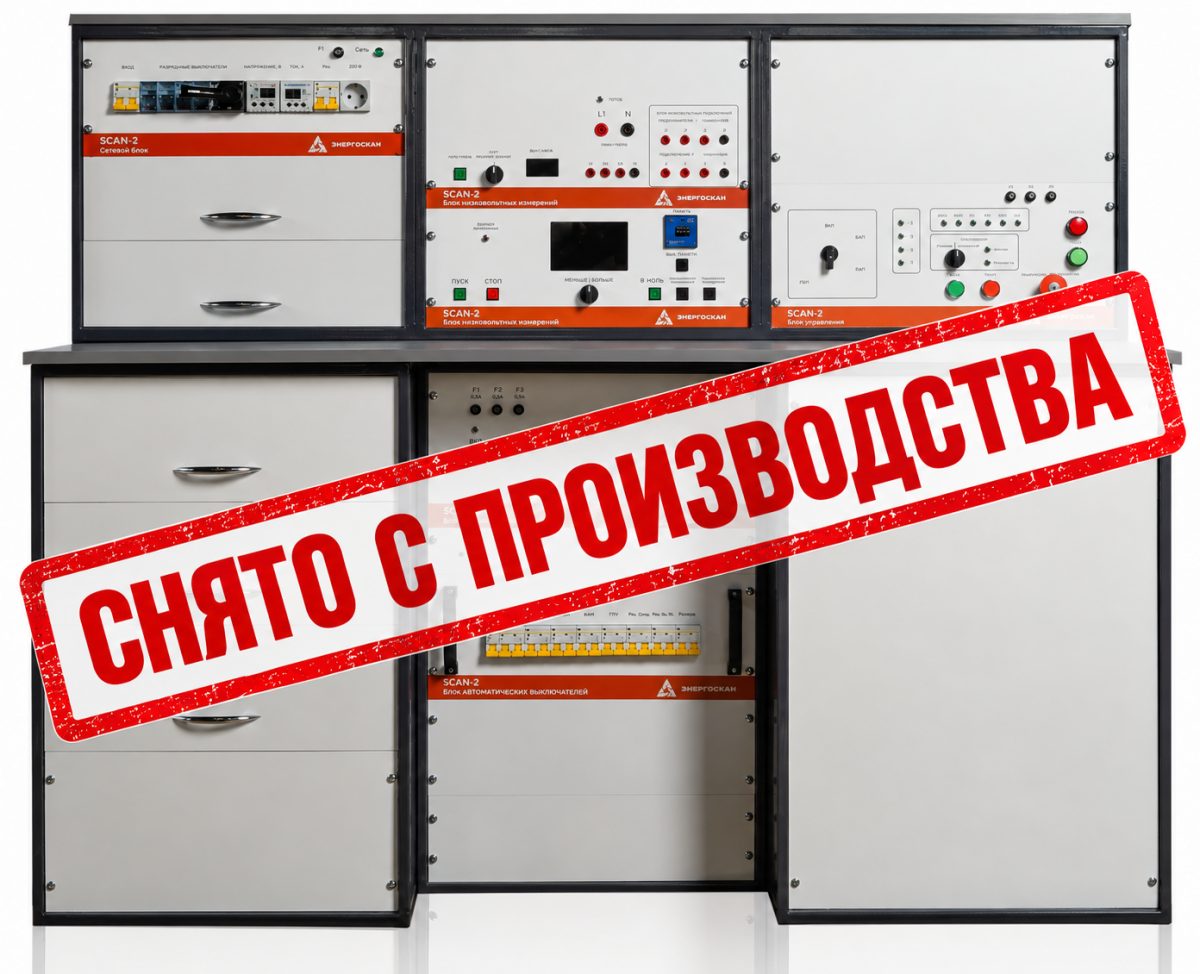

Комплект электротехнической трансформаторной лаборатории СКАН-2МЭ для установки на шасси

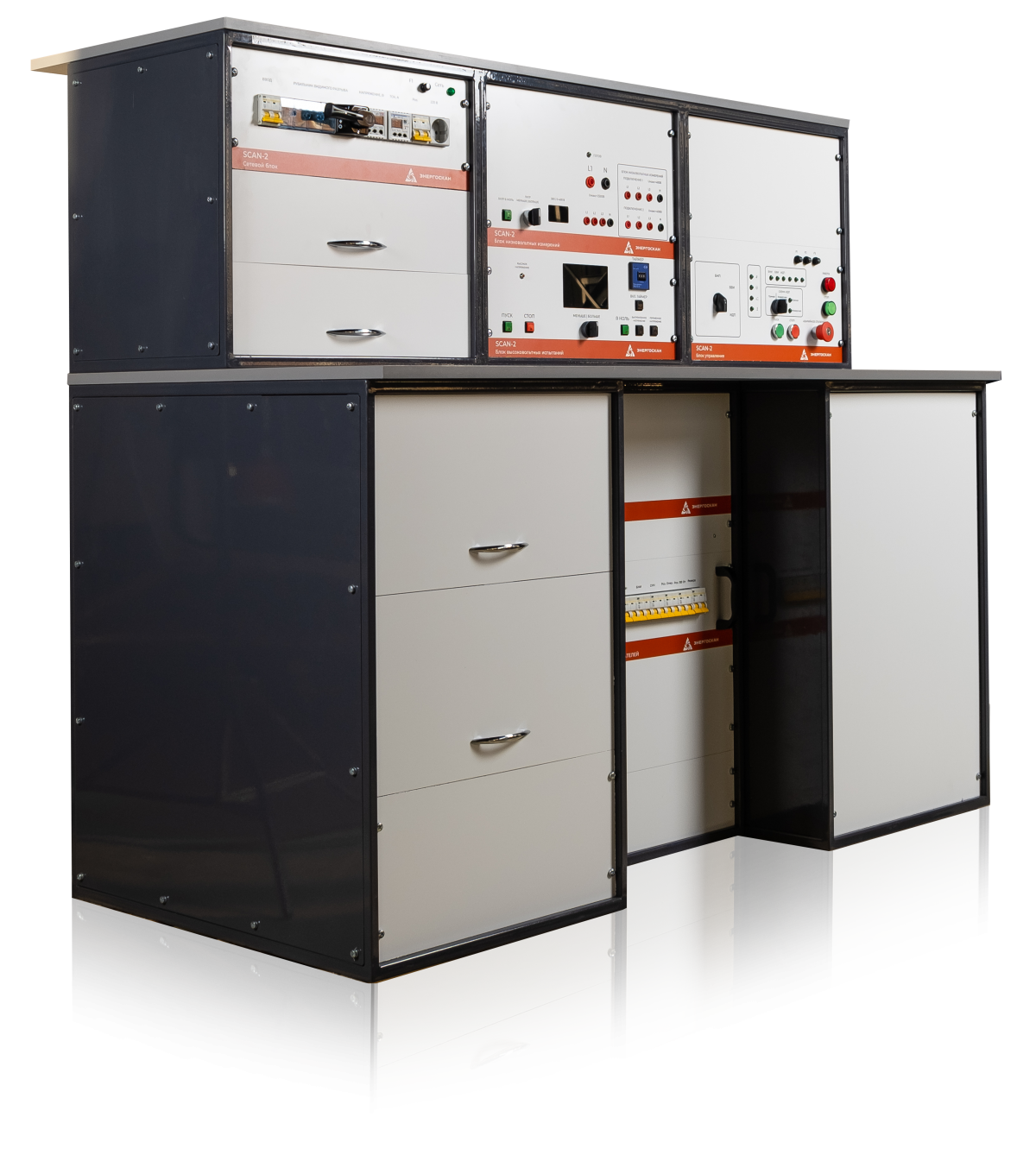

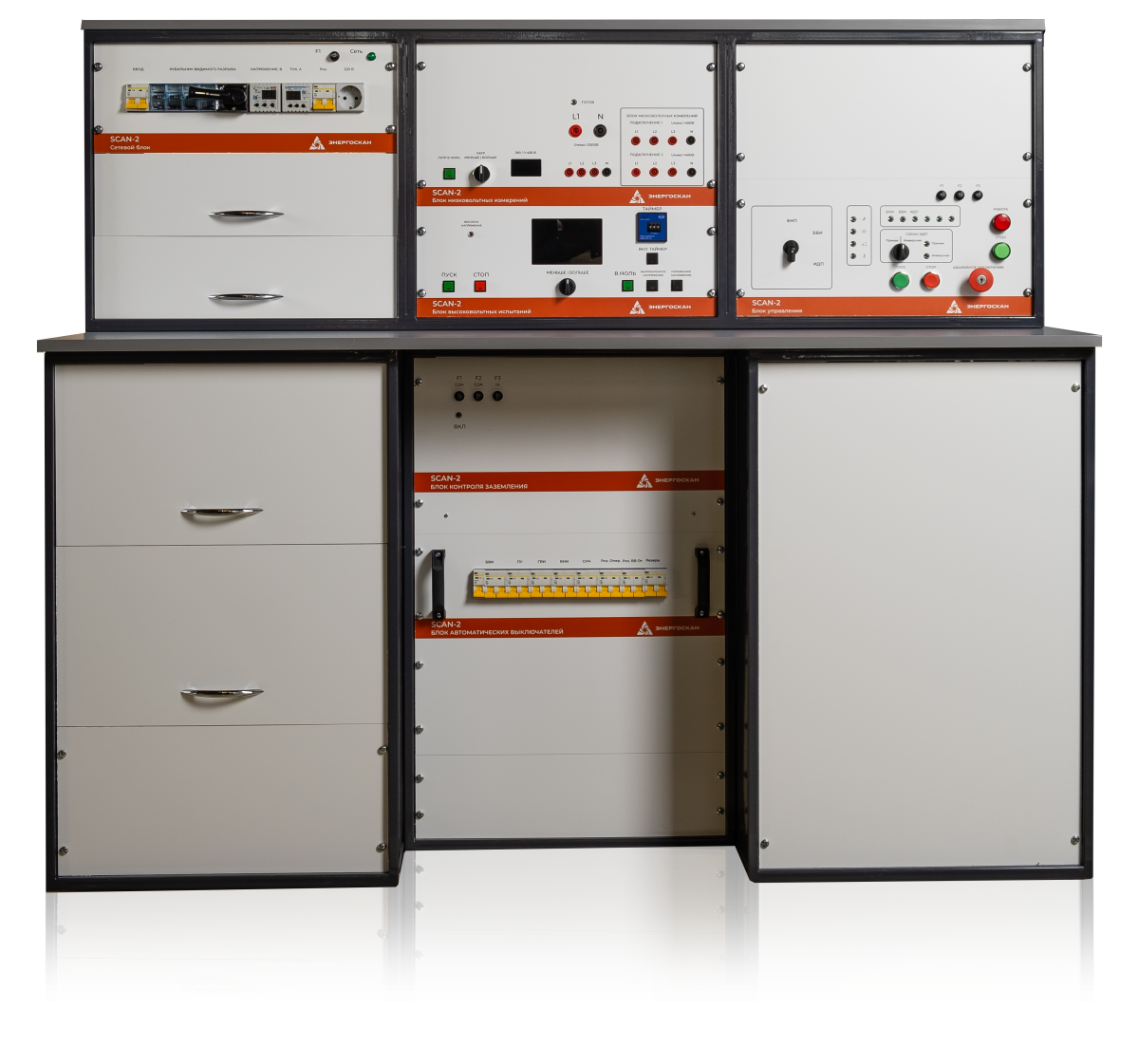

Стол-стойка

Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора.

Тип стойки: Eurodesk. Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола.

Блоки управления и безопасности

• Блок управления;
• Сетевой блок;
• Блок низковольтных подключений SCAN-3;
• Блок подключения с устройством разряда и заземления;
• Устройство оперативного питания систем;
• Блок автоматических выключателей;
• Блок контроля заземления;
• Разделительный трансформатор;
• Полуавтоматическая система переключений (1Ф);
• Система безопасности и сигнализации.

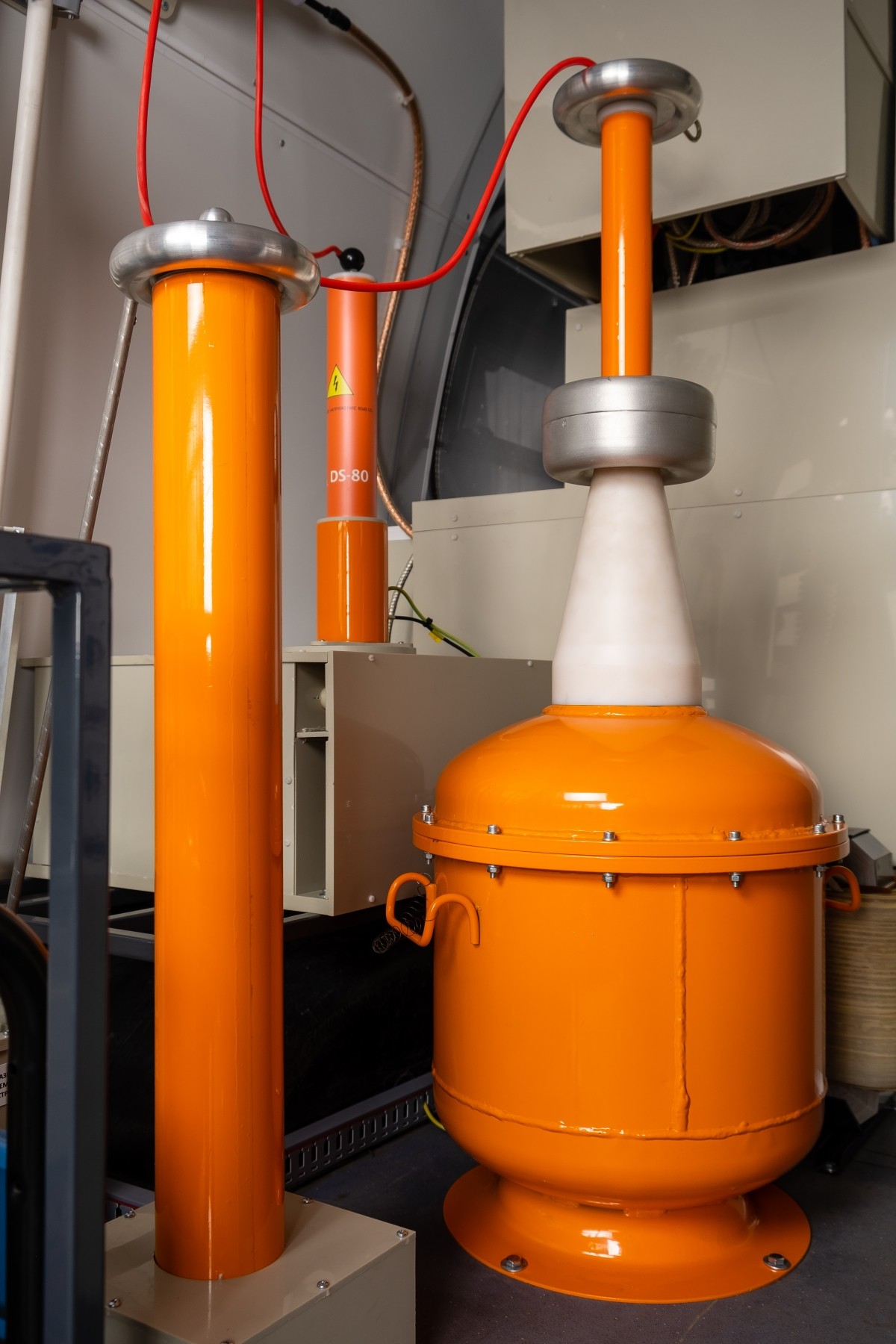

Блок высоковольтных испытаний

ВИУ-100/70

• Номинальное напряжение питания - 220В;
• Максимальное напряжение (50 Гц)- 100 кВ;
• Максимальное выпрямленное напряжение – 70 кВ;
• Выходная мощность  – до 12кВА (длительно)/20 кВА (кратко);
• Тип изоляции высоковольтного трансформатора – элегаз;
• Погрешность измерений - 3 %;

Блок измерения диэлектрических потерь

с Тангенс-2000

Блок  ИДП обеспечивает измерение емкости и тангенса угла диэлектрических потерь объектов испытаний при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых измерителем Тангенс-2000.

Блок ИДП включает в себя:

• Блок управления Тангенс-2000;
• Блок преобразователя Тангенс-2000;
• Трансформатор ОЛ-1/10 У3;
• Набор кабелей и аксессуаров Тангенс-2000;
• Переключатель высоковольтный «ПРЯМАЯ-ИНВЕРСНАЯ».

 Особенностью измерителя Тангенса-2000 является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации. Данные из измерительного блока в модуль индикации передаются с помощью радиоканала. Так же измеритель имеет высокую помехозащищенность.

Блок ИДП позволяет проводить измерение по «прямой» и «инверсной» («перевернутой») схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

Переключение происходит в переключателе высоковольтном «ПРЯМАЯ-ИНВЕРСНАЯ». Переключатель позволяет после запуска испытания в режиме ИДП произвести переключение схемы измерения без повторной коммутации высоковольтных проводников.

 Технические характеристики Тангенс-2000:

• Номинальное напряжение питания - 220В
• Максимальное напряжение – 10кВ
• Автоматизация процесса измерения - Полная
• Диапазон измерения tg d - 1×10-5...1,000
• Диапазон измерения ёмкости - 10...340×103 пФ
• Измерительное напряжение – от 1 до 10кВ
• Пределы основной погрешности tg d - ±(2×10–4+0,01×tgdХ)
• Пределы основной погрешности С - ±(0,5пФ+0,005C)

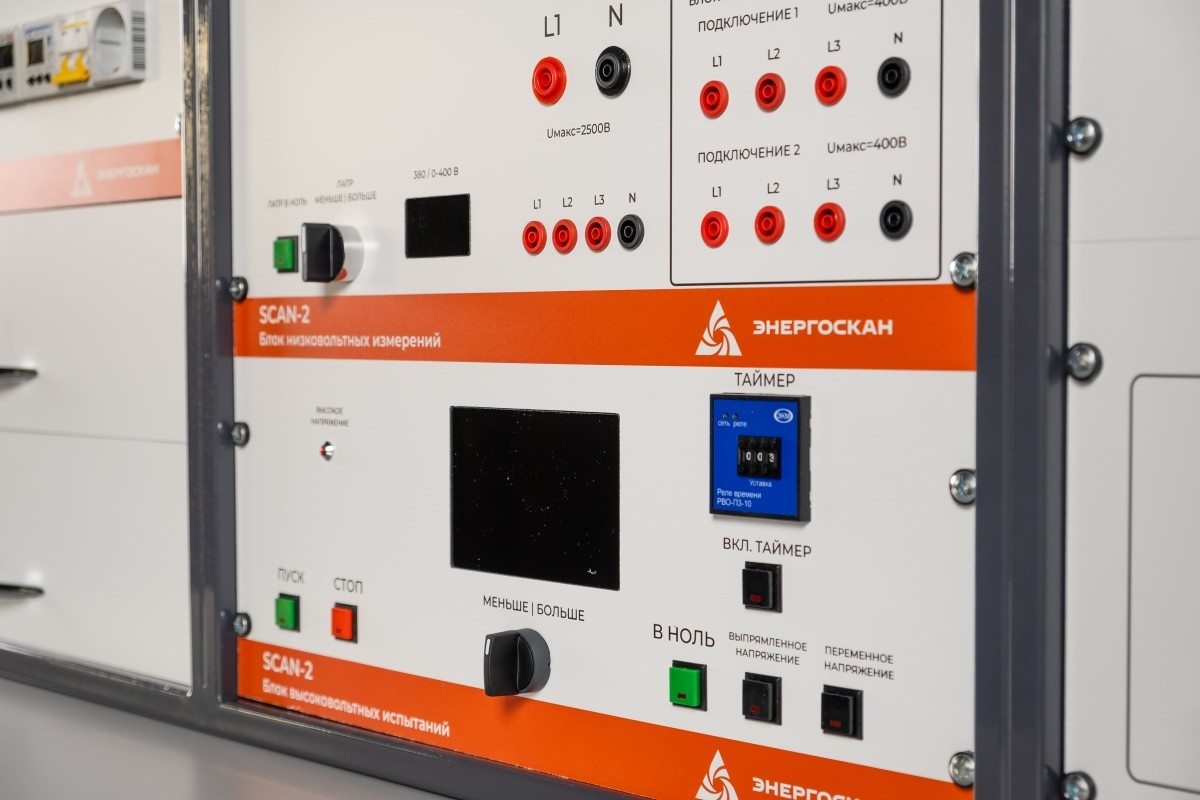

Блок низковольтных измерений БНИ

Блок низковольтных изменерий разделен на 2 секции («Панель подключения внешнего оборудования»,   «Панель низковольтных измерений» )и выполняет следующие функции:

1. Подключение внешнего оборудования до 2,5кВ к объекту испытаний (L1, N);
2. Подключение измерительных приборов к объекту испытаний в трехфазном режиме(400В/10А).

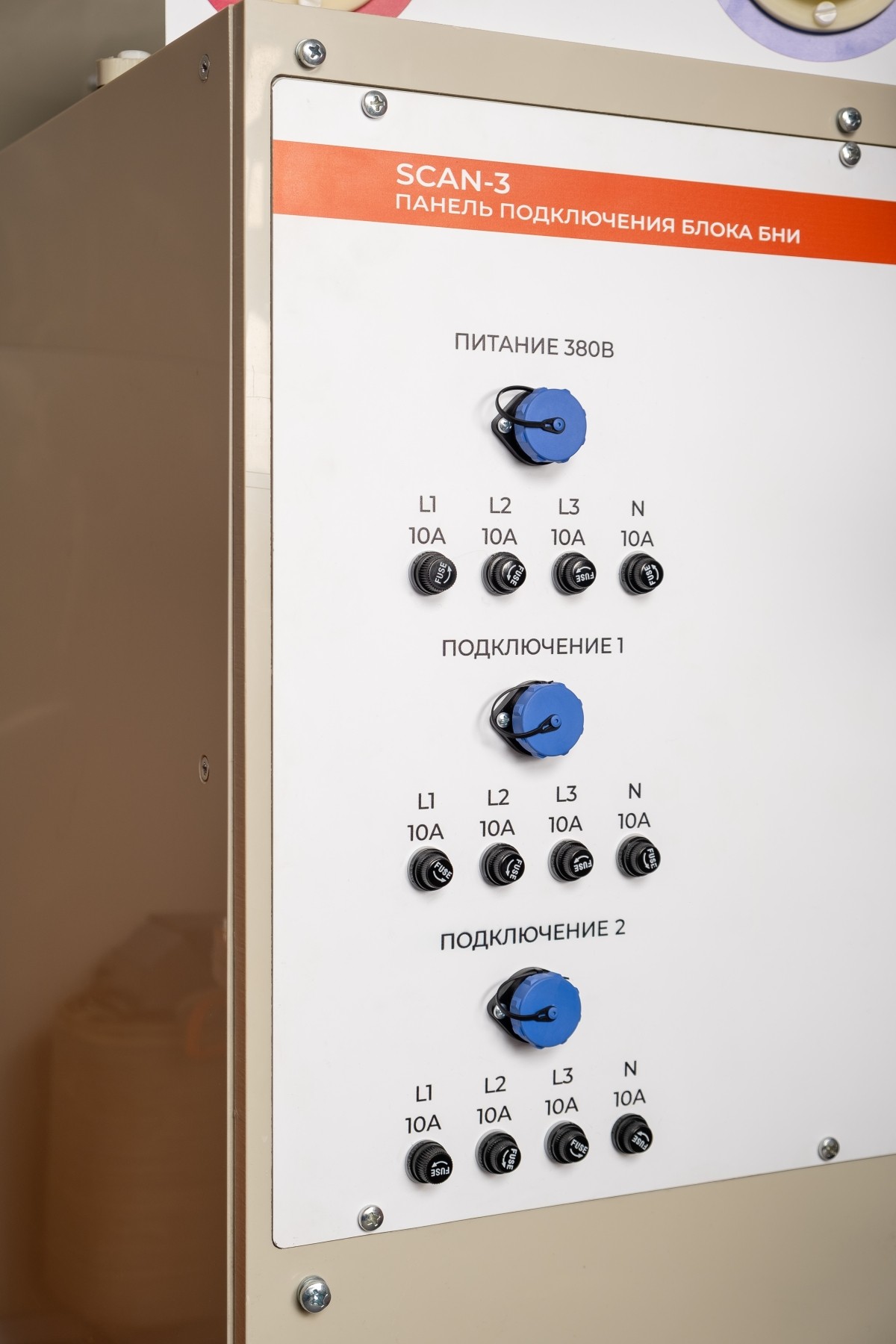

Стойка подключений к БНИ

Лаборатория оборудована отдельно стоящей стойкой подключения кабелей к блоку БНИ в высоковольтном отсеке.

В стойке расположены разъёмы подключения кабелей низковольтных испытаний и внешнего питания трёхфазного автотрансформатора. Все кабели низковольтных испытаний имеют защиту плавкими вставками 10А от превышения максимального тока и напряжения 400В. Плавкие вставки сгруппированы возле соответствующих разъёмов.

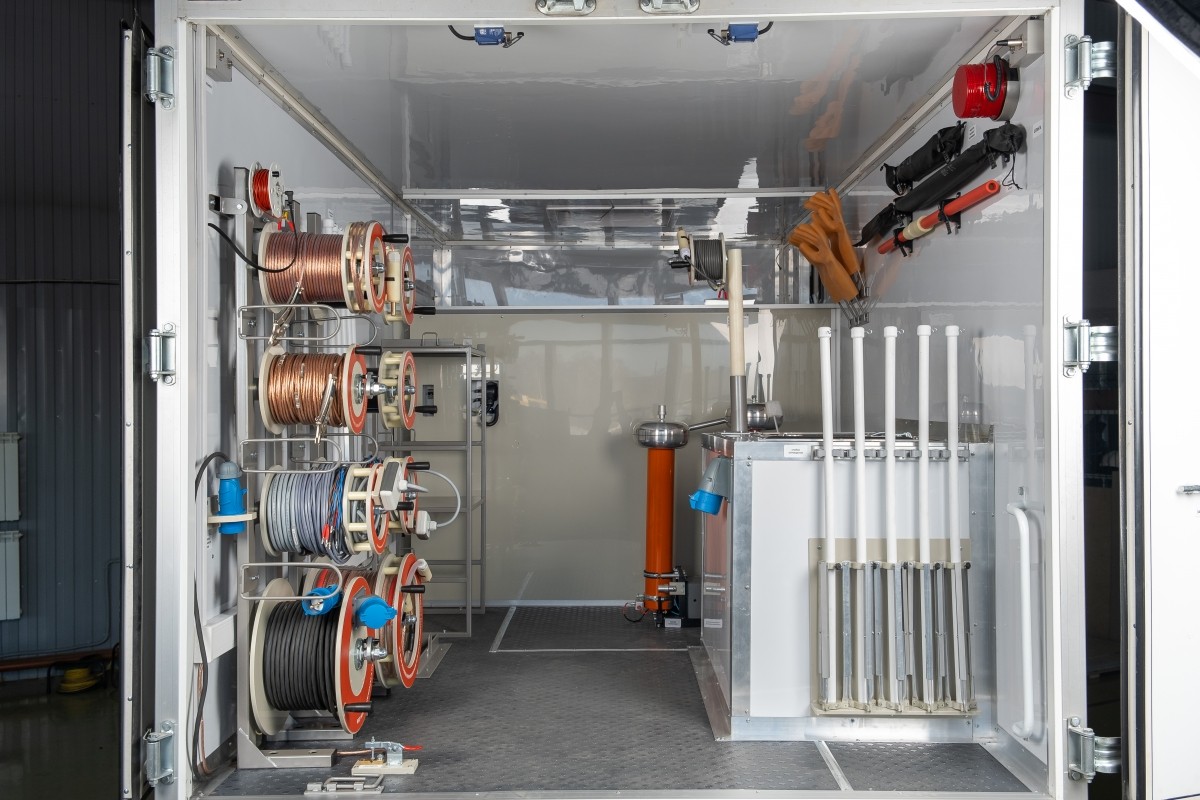

Система кабельных барабанов и кабелей

Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями:

• Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70кВ – 30м;
• Барабан с сетевым кабелем – 30м;
• Барабан с кабелем рабочего заземления 10мм2 –30м;
• Барабан с кабелем защитного заземления 16мм2 (с клипсами токосъема) – 30м;
• Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода);
• Катушка с проводом контрольного заземления – 25м;
• Барабан с гибким кабелем для подачи трёхфазного питания на блок низковольтных измерений – 30м;
• Барабан  «Кабель ВП» для Блока ИДП – 1шт.;
• Барабан «Кабель Сх» для Блока ИДП – 1шт.;
• Барабан «Кабель Э» для Блока ИДП -1шт.;
• Барабан с гибким 4х жильным кабелем для низковольтных измерений с зажимами типа «крокодил» - 2x30м;

Дополнительное оборудование

• Комплект СИЗ: Каски-2шт, перчатки-2 пары, боты - 2 пары, диэлектрический коврик - 1шт., указатель напряжения до 1кВ - 1 шт, указатель напряжения до 35кВ - 1 шт, ШО10 -1 шт, ШО35 -1 шт.);
• Мегаомметр Е6-32;
• Стойки для вывешивания кабеля - 5 шт.;
