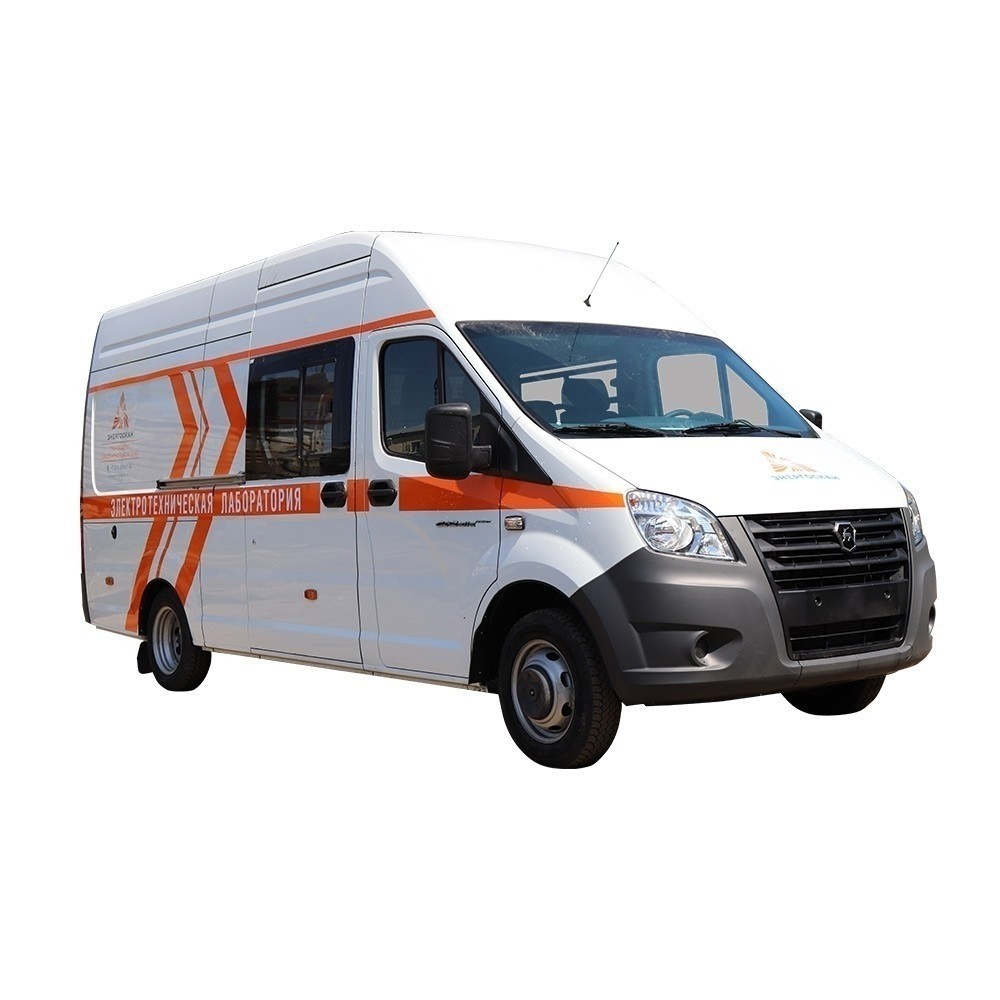

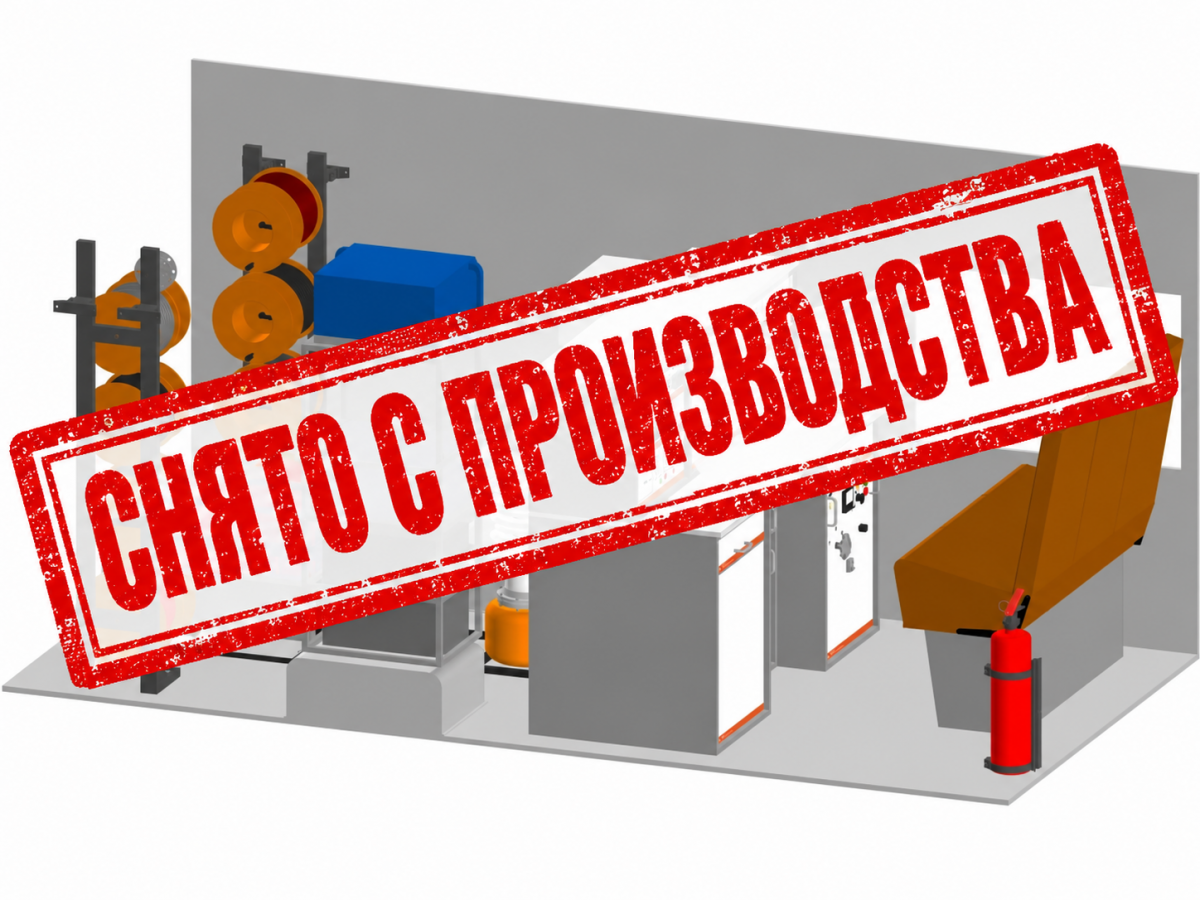

Комплект оборудования электротехнической лаборатории СКАН-1МЭ предназначен для высоковольтных испытаний, определения места повреждений кабельных линий напряжения 0,4 - 10 кВ. Комплект монтируется на любой тип автомобилей от ГАЗ-27057 до КАМАЗов.
Возможности электролаборатории СКАН-1МЭ

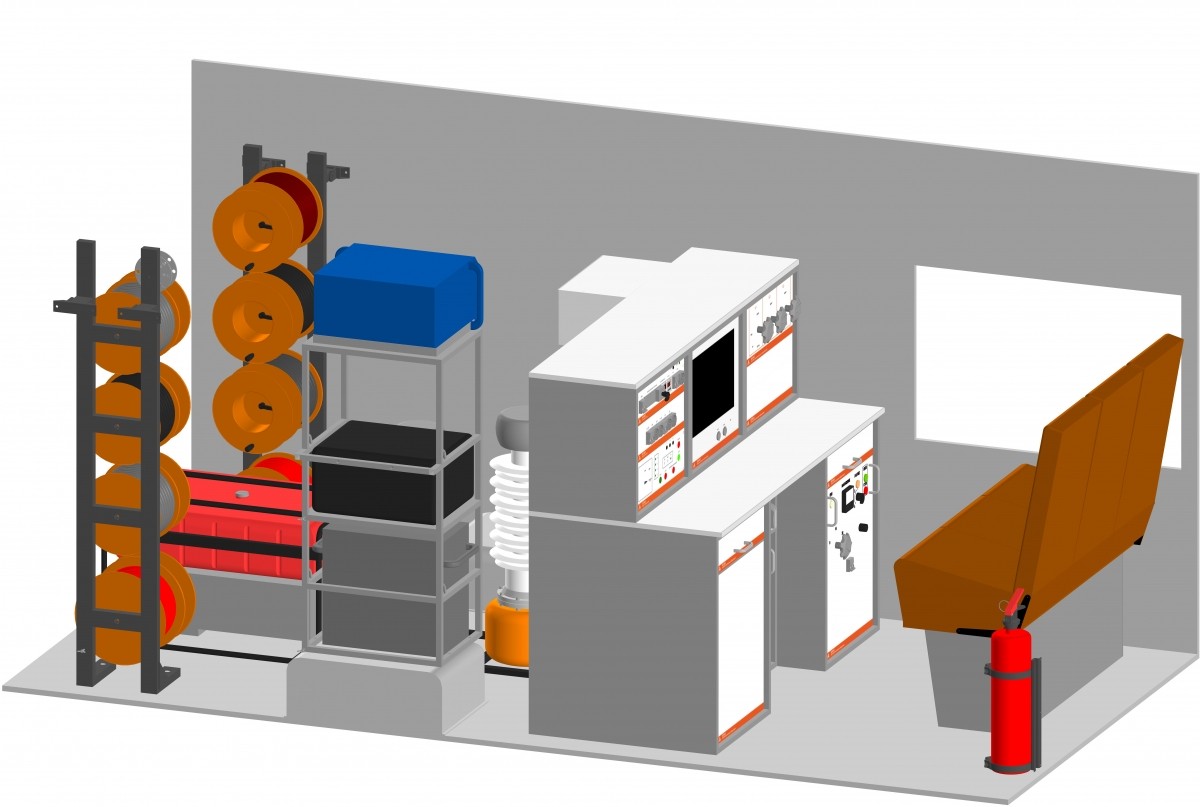

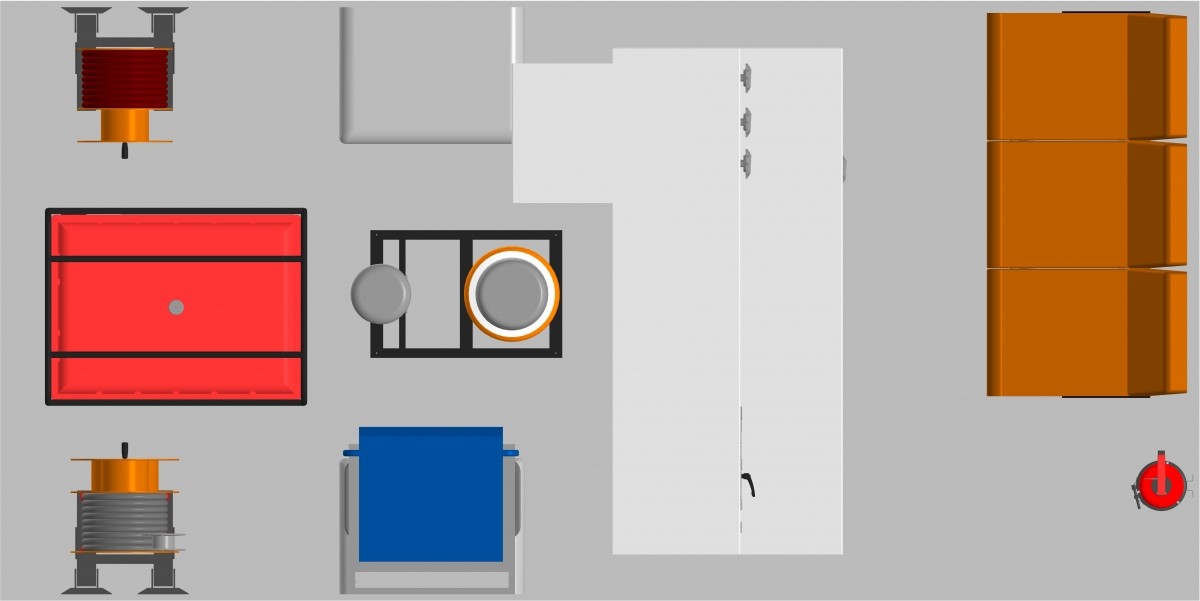

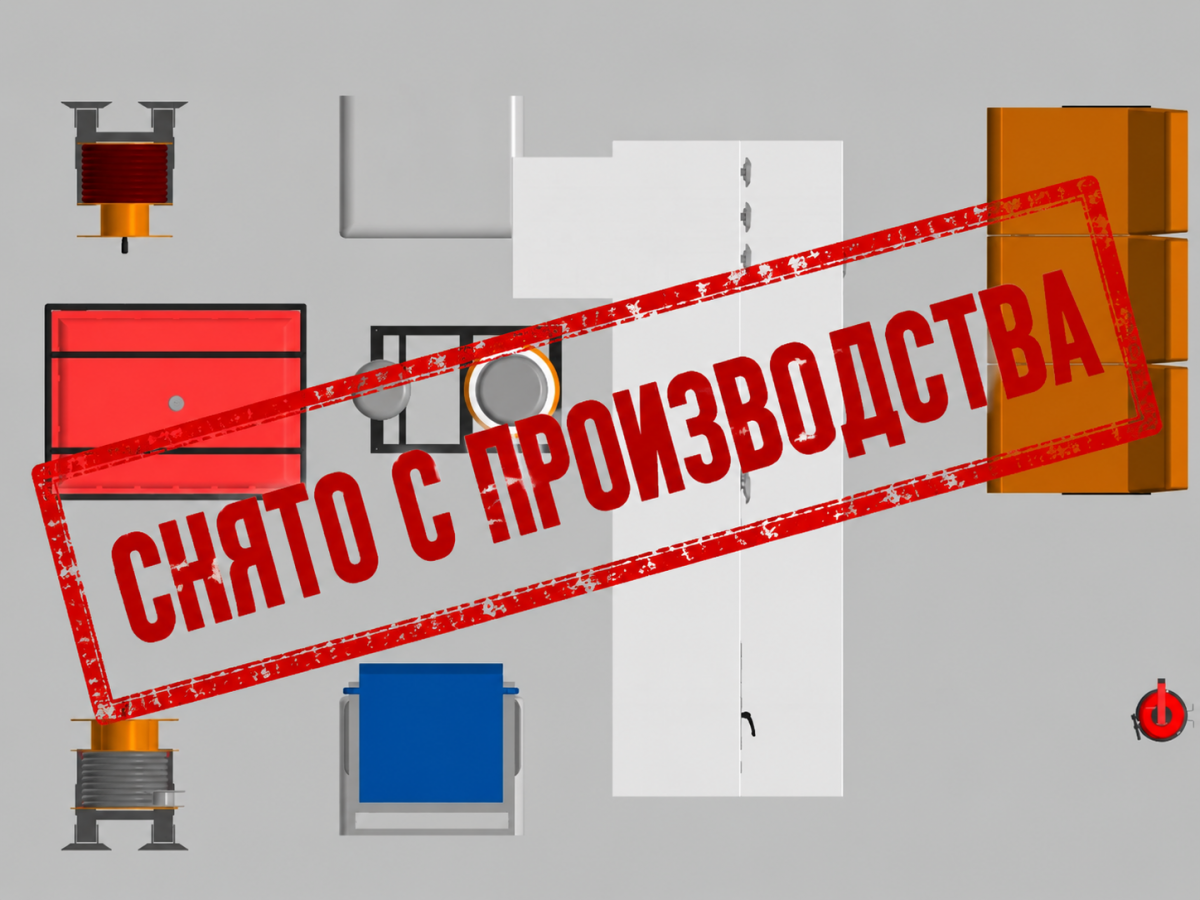

Оборудование лаборатории условно подразделяется на основное (монтируемое) и дополнительное (не монтируемое) оборудование. Лаборатория имеет модульное построение, приборы при необходимости работают независимо друг от друга.
Срок производства комплекта: 30 дней.
Установка комплекта: монтаж, пуско-наладка, обучение на площадке Покупателя входит в стоимость. Проезд до площадки покупателя и командировочные расходы бригады монтажников (2 чел) оплачиваются отдельно.
Преимущества работы с электролабораториями Энергоскан
Доступная цена ЭТЛ - комплект от 5 млн. рублей.
Надежность ЭТЛ - собственное производство, гарантия от 12 до 24 месяцев, дальнейшее продление гарантии после проведения ТО.
Удобство работы с ЭТЛ - простое и понятное управление ЭТЛ, все приборы работают автономно друг от друга, модульная конструкция.
Техническая поддержка и сервис - обучение специалистов Заказчика по программам ДПО, тех.консультации специалистов 10/5, сервис и ремонт ЭТЛ в короткие сроки, подменный фонд приборов.
Опыт работы "Энергоскан" - на рынке с 2012 года, оказываем услуги ЭТЛ до 500 кВ, используем зарубежные и отечественные наработки.
| Элемент | Характеристики |
|

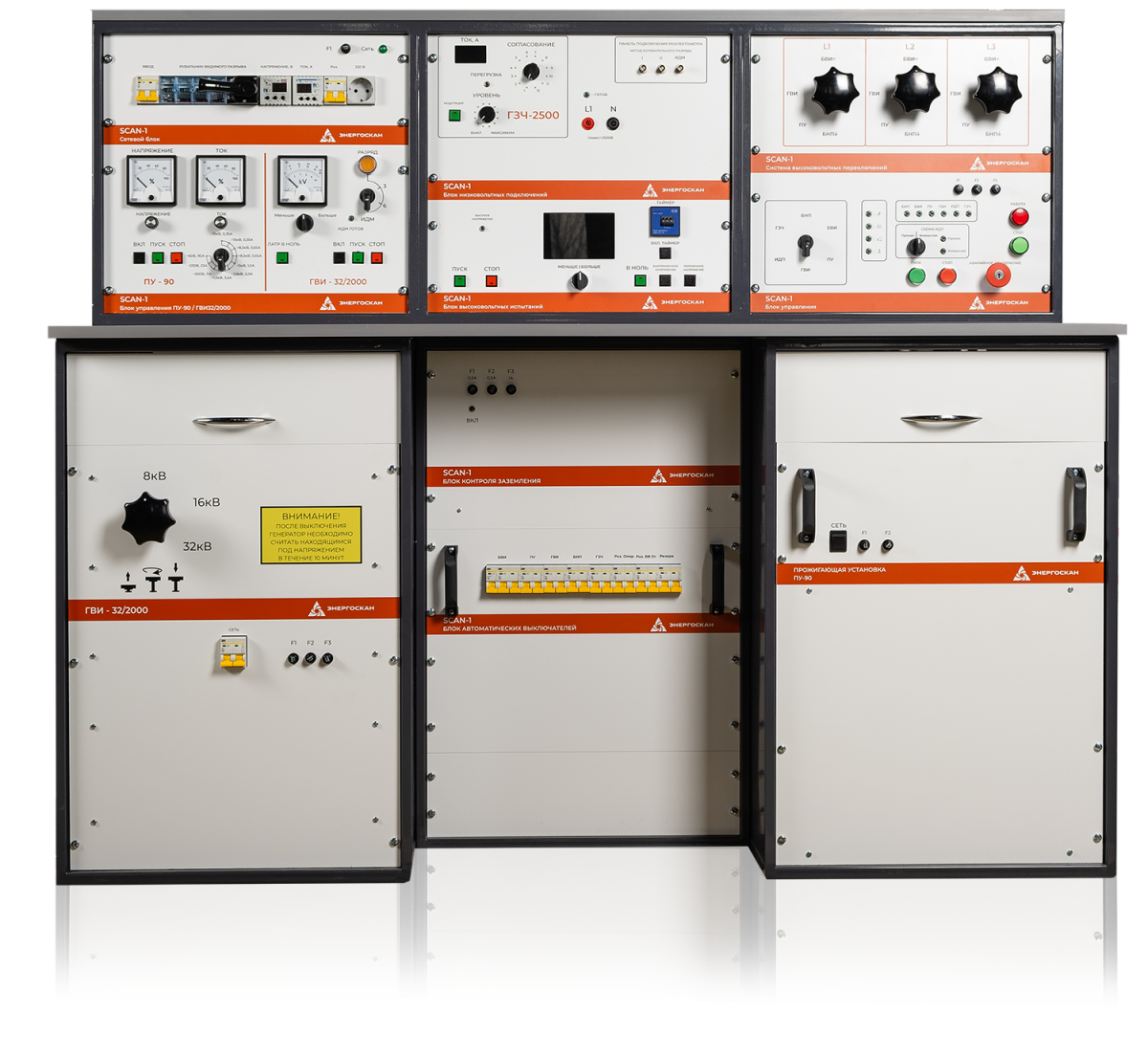

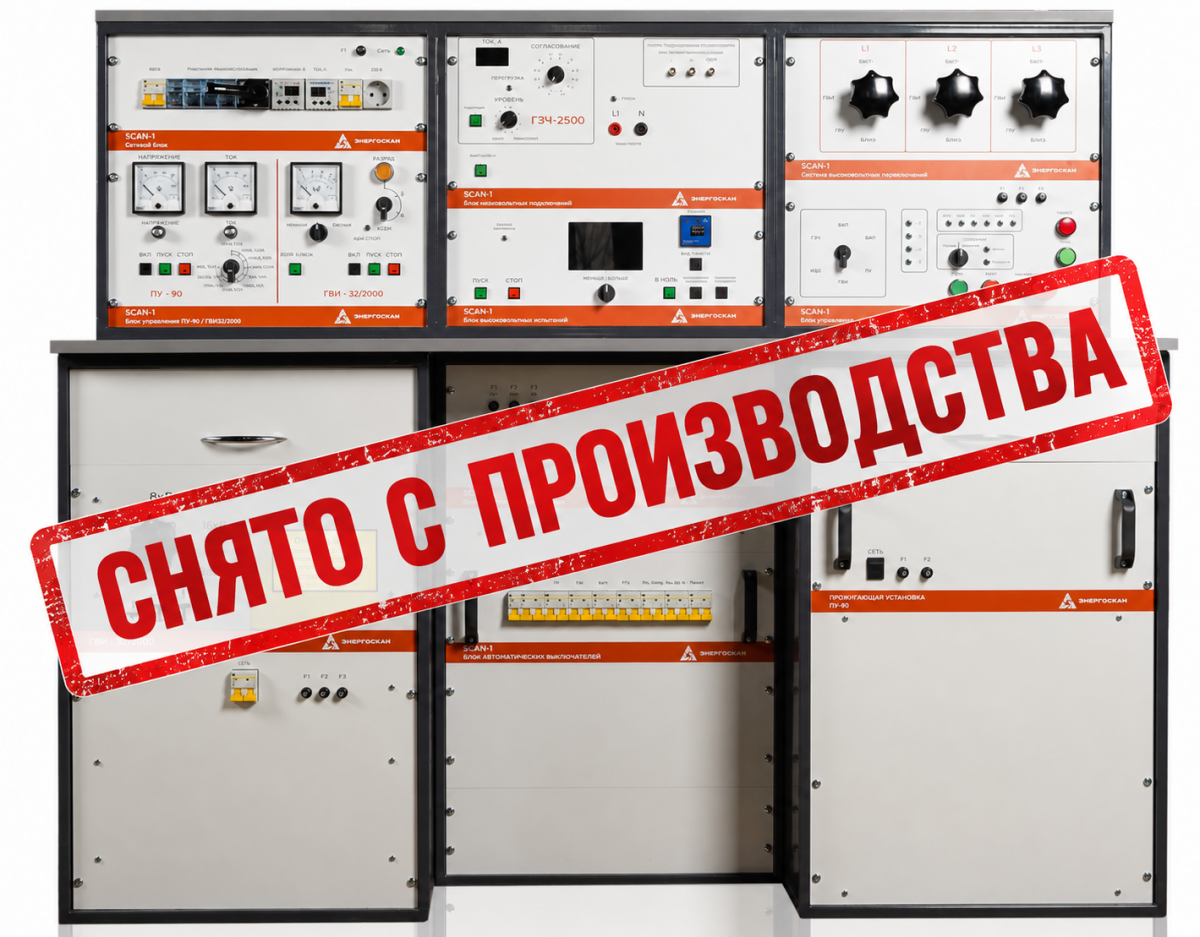

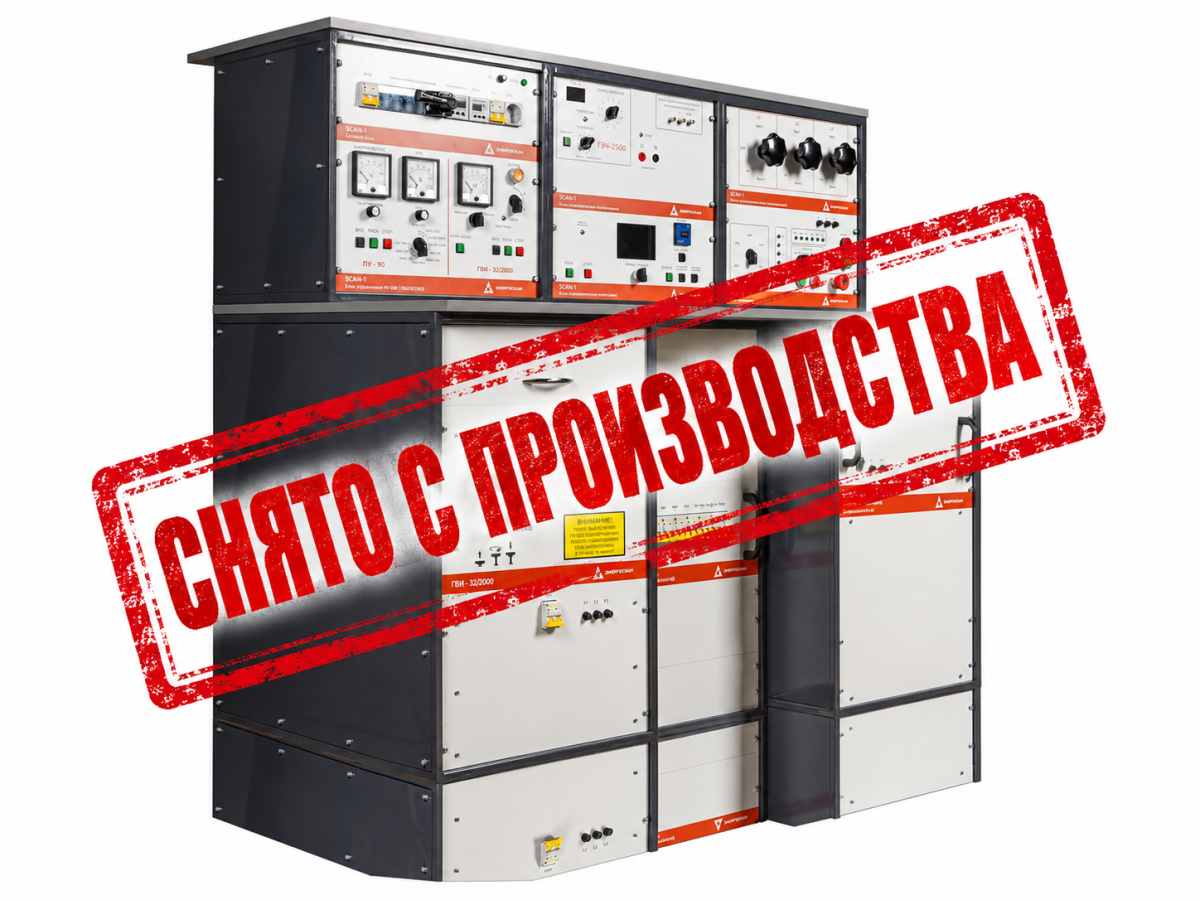

Стол-стойка |
Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора. Тип стойки: Eurodesk. Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола. |
|

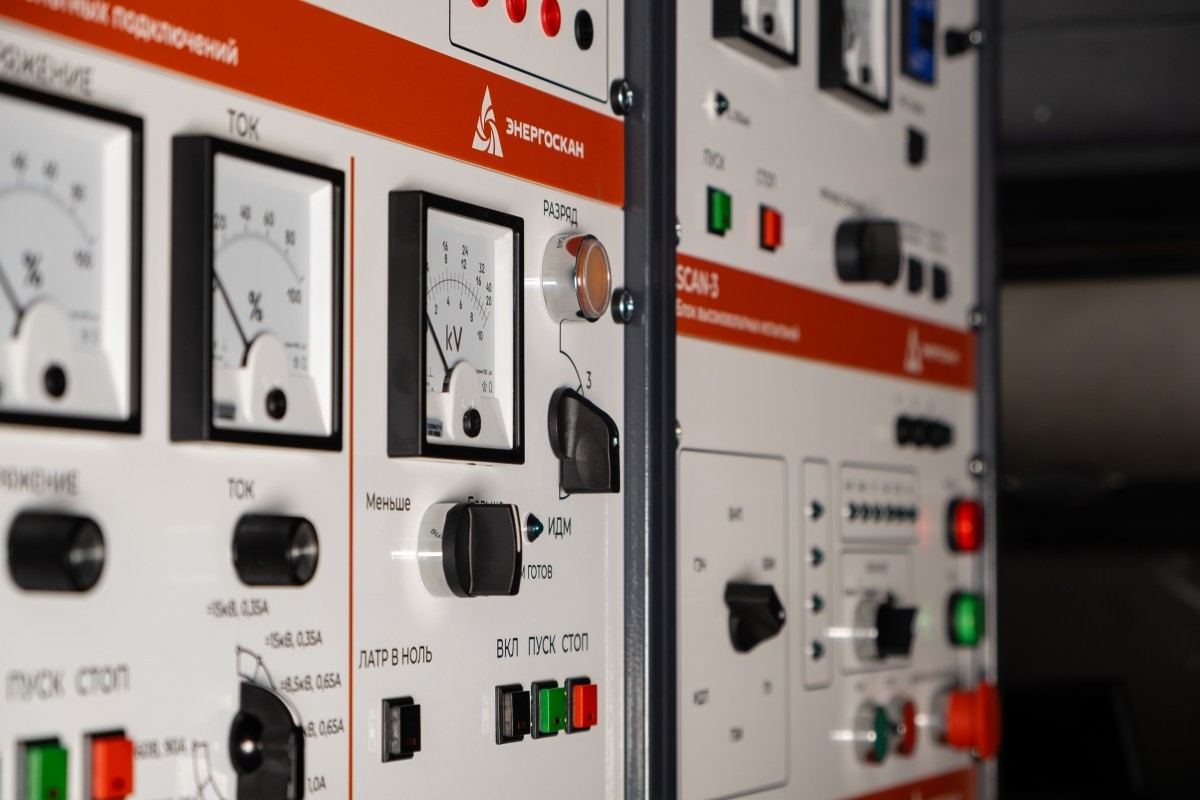

Блоки управления и безопасности |
- Блок управления - Сетевой блок - Блок низковольтных подключений SCAN-1 - Блок подключения с устройством разряда и заземления - Устройство оперативного питания систем - Блок автоматических выключателей - Блок контроля заземления - Разделительный трансформатор - Полуавтоматическая система переключений (1Ф) - Система безопасности и сигнализации |
|
Высоковольтная испытательная установка ВИУ-70/50 |
- Номинальное напряжение питания – 220 В - Максимальное напряжение (50 Гц) – 50 кВ - Максимальное выпрямленное напряжение – 70 кВ - Мощность установки – от 3 кВА - Погрешность измерений – 3% |
|
Генератор высоковольтных импульсов ГВИ-32/2000 |
- Номинальное напряжение питания – 22 0В - Максимальная потребляемая мощность – 3,5 кВА - Максимальное напряжение – 32 кВ - Количество ступеней – 3 (8,16,32 кВ) - Максимальная запасаемая энергия – 2000 Дж - Периоды следования импульсов – 3 и 6 сек, одиночный |
|
Блоки связи |
- БЛОК ИД-40 (Импульсно-дуговой метод, ARC) - БЛОК ДН-80 (Метод колебательного разряда по напряжению, DECAY) - БЛОК ДТ-50 (Метод колебательного разряда по току, ICM) |
|
Прожигающая установка ПУ-90 |
- Питание – 220 (+-10%) / 45-60 Гц - Максимальная потребляемая мощность – 5,75 кВА - Максимальное напряжение – 15 кВ DC; - Максимальный ток – 90А - Количество ступеней – 8 шт
Ступени: - переменный ток, ступень 60 В / 92 А (110 А макс) - переменный ток, ступень 230 В / 23 А - переменный ток, ступень 500 В / 11 А - переменный ток, ступень 1500 В / 3,5 А - переменный ток, ступень 2 600 В / 2 А - постоянный ток, ступень 5 000 В / 1 А - постоянный ток, ступень 8 500 В / 0,65 А - постоянный ток, ступень 15 000 В / 0,35 А |
|
Рефлектометр РЕЙС-305
|
- Диапазоны расстояний – от 0 до 51 км - Напряжение импульса – от 7 В до 25 В - Частота дискретизации – 200 МГц - Внутренняя память – 500 рефлектограмм
Поддерживаемые методы: - Рефлектометрия (TDR) - Импульсно-дуговой (ARC) - Колебательного разряда по току (ICM) - Колебательного разряда по напряжению (DECAY) |
|
Переносной поисковый комплект ПК-10М |
Генератор переносной: - Частоты – 273 / 2187,5 / 6562,5 / 26250 Гц - Вых. мощность – 10 Вт
Приемник: - Частоты – 273 / 1024 / 2187,5 / 6562,5 / 26250 Гц - Максимально определяемая глубина залегания трассы – 6 м - Точность определения глубины – 1 ± 5% + 10 см - Точность отыскания – 10 см - Время работы от АКБ – 20 ч - Масса приемника – 0,65 кг
В комплекте: - Акустический датчик - Индукционный датчик (антена) - Клещи для определения «своего» кабеля |
|
Система кабельных барабанов и кабелей
|
Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством.
Система включает в себя следующие барабаны с кабелями: - Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70 кВ – 3 х 30 м - Барабан с сетевым кабелем – 30 м - Барабан с кабелем рабочего заземления 10 мм2 – 30 м - Барабан с кабелем защитного заземления 16 мм2 (с клипсами токосъема) – 30 м - Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30 м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода) |
|
Дополнительное оборудование |
- Комплект СИЗ: каски (2 шт), перчатки (2 пары), диэлектрические боты (2 пары), диэлектрический коврик (1 шт), указатель напряжения до 1 кВ (1 шт), указатель напряжения до 35 кВ (1 шт), ШО110 (1 шт), ШО15 (1 шт) - Комплект предупредительных плакатов (1 шт) - Аптечка медицинская автомобильная - Штырь заземления автомобиля (1 шт) - Курвиметр (дорожное колесо) - Стойки для вывешивания кабеля (5 шт) |
Основная комплектация
Дополнительная комплектация
