Комбинированная электротехническая лаборатория СКАН-3С

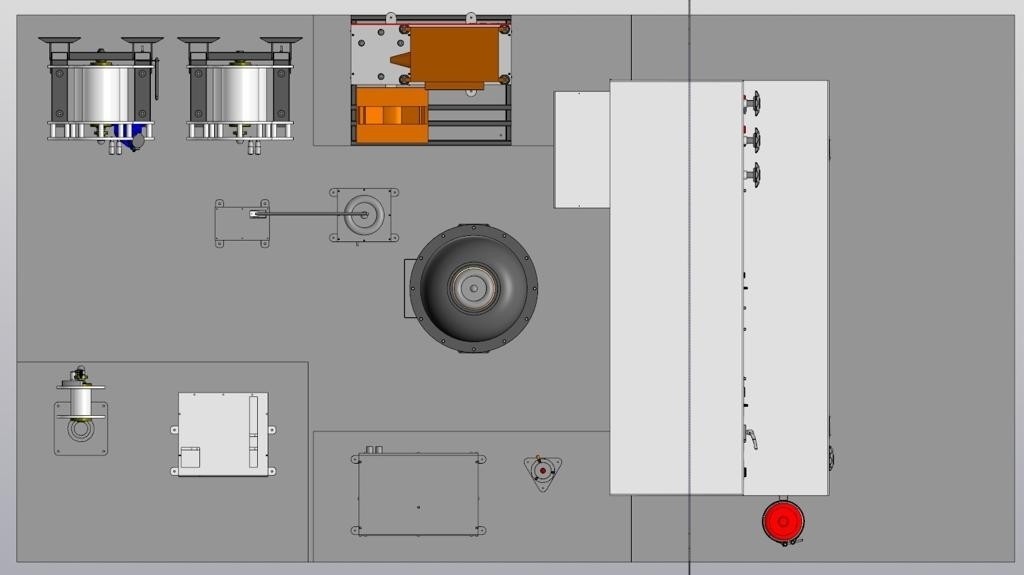

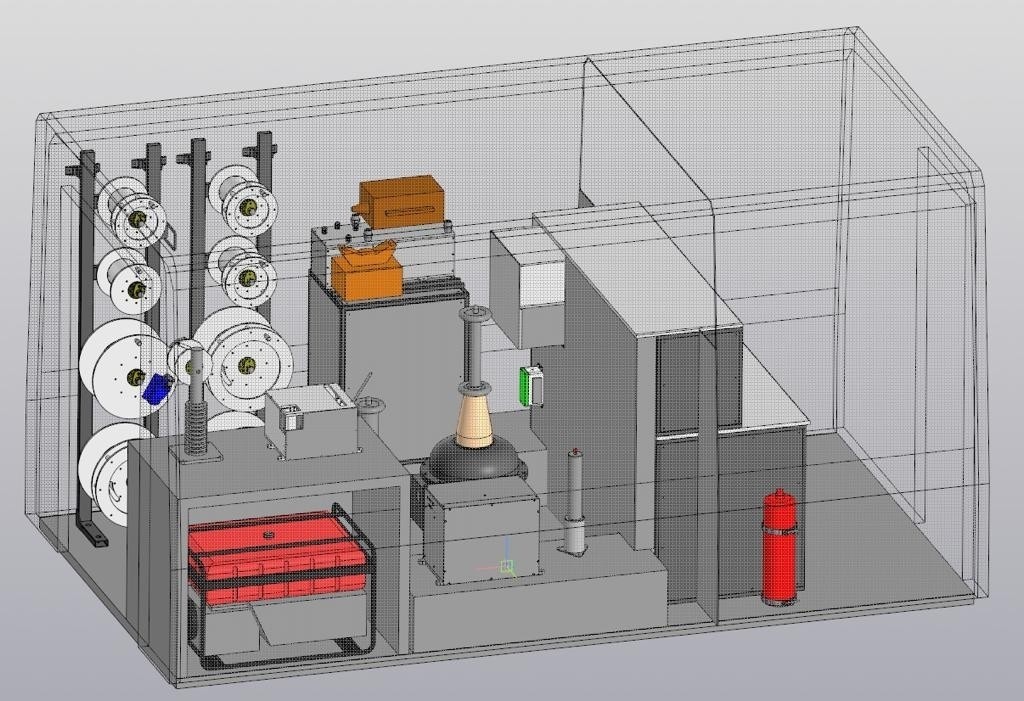

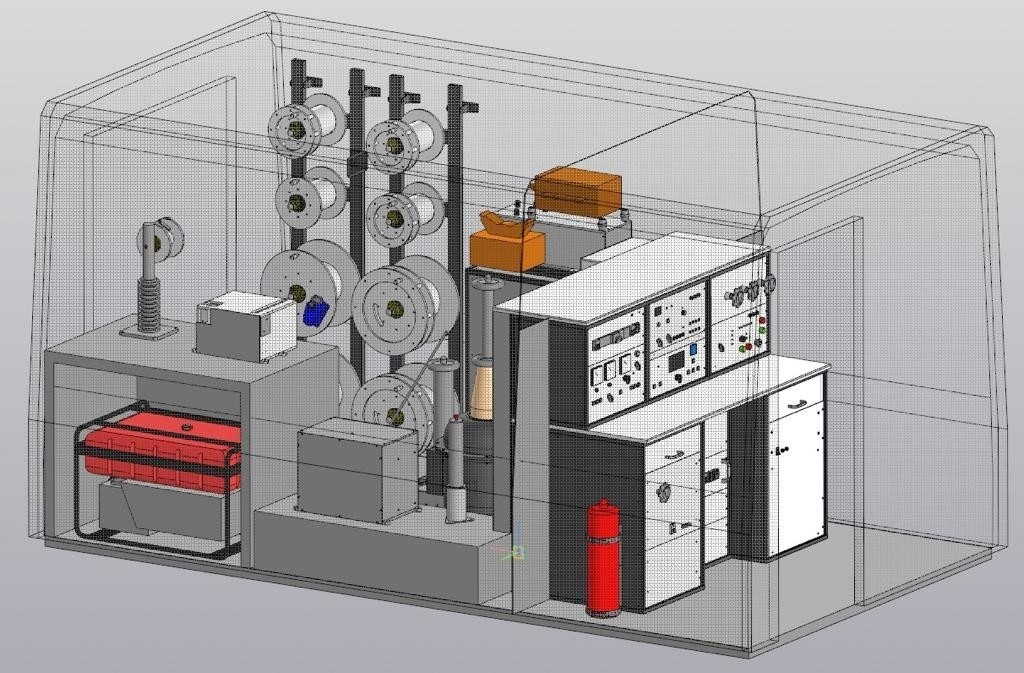

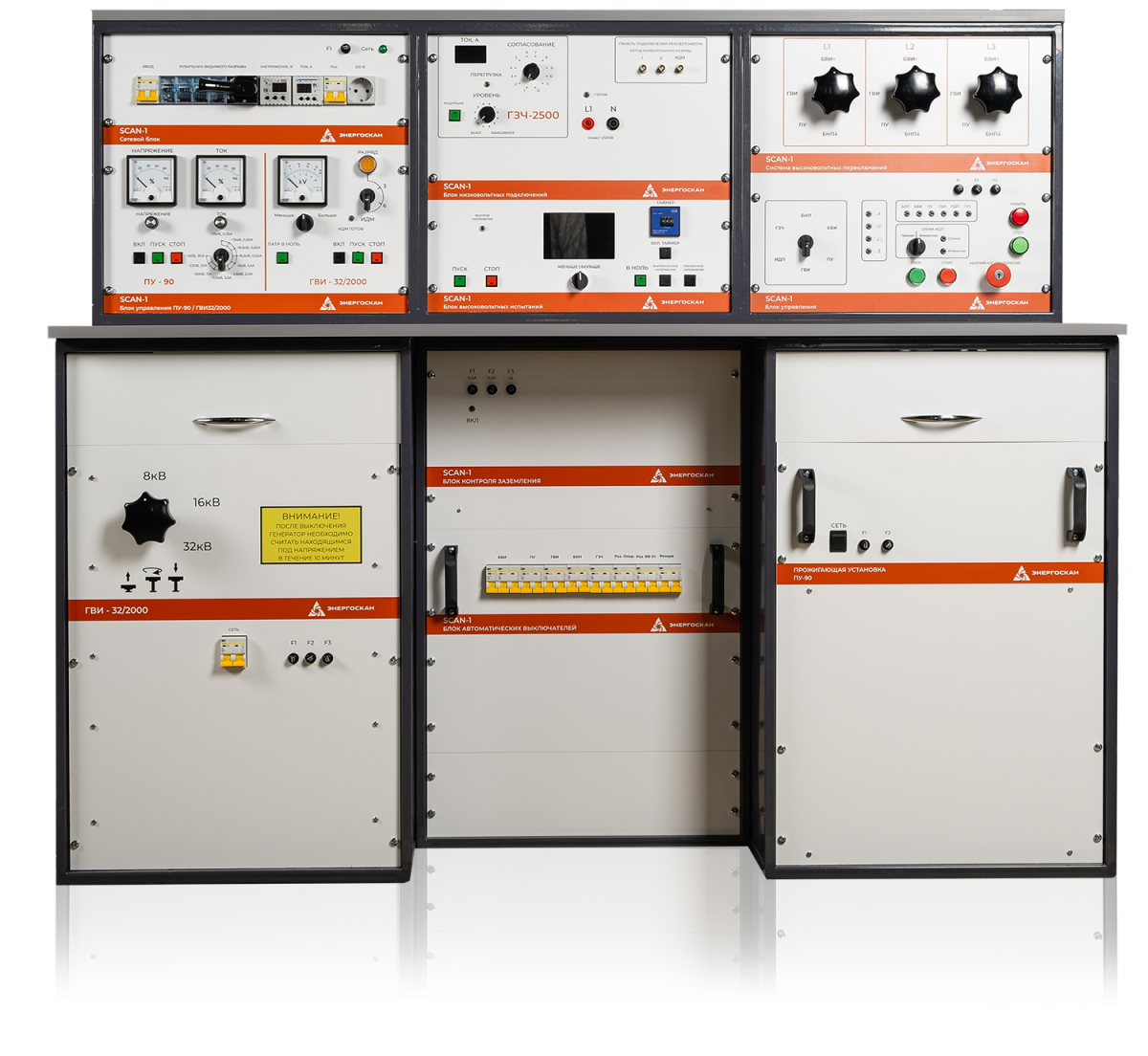

Стол-стойка

Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора.

Тип стойки: Eurodesk. Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола.

Блок управления

Предназначен для выбора типа оборудования: прожигающая установка, генератор высоковольтных импульсов, блок низковольтных подключений, блок высоковольтных испытаний, ИДП, ГЗЧ, БНП.

. Осуществляется подача команды на включение питания выбранного испытательного оборудования

При подаче высокого напряжения срабатывает звуковая и световая сигнализация.

Блок низковольтных подключений СКАН-3

Блок низковольтных подключений разделен на 4 секции («Панель управления ГЗЧ», «Панель подключения рефлектометра», «Панель подключения внешнего оборудования», «Панель низковольтных измерений») и выполняет следующие функции:

1. Управление генератором звуковой частоты;
2. Подключение внешнего оборудования до 2,5кВ к объекту испытаний;
3. Подключение рефлектометра к объекту испытаний;
4. Подключение измерительных приборов к объекту испытаний в трехфазном режиме(400В/10А).

Блокиуправления и безопасности

Блок управления;

Сетевой блок;

Блок подключения с устройством разряда и заземления;

Устройство оперативного питания систем;

Блок автоматических выключателей;

Блок контроля заземления;

Разделительный трансформатор;

Полуавтоматическая система переключений (1-фазная);

Система безопасности и сигнализации.

Разделительный трансформатор

Разделительный трансформатор - обеспечивает гальваническую развязку и экранирование цепей управления от входной питающей сети;

Высоковольтная испытательная установка

ВИУ-100/70

Номинальное напряжение питания, 220В

Максимальное напряжение (50 Гц)- 100 кВ

Максимальное выпрямленное напряжение – 70 кВ

Мощность установки – от 3 кВА

Погрешность измерений - 3 %

Генератор высоковольтных импульсов

ГВИ-40/3000

Номинальное напряжение питания - 220В

Максимальная потребляемая мощность – 3,5 кВА

Максимальное напряжение – 40 кВ

Количество ступеней – 3 (10,20,40 кВ)

Максимальная запасаемая энергия - 3000 Дж

Периоды следования импульсов – 3 и 6 сек, одиночный

Блоки связи

БЛОК ИД-40 (Импульсно-дуговой метод,ARC)

БЛОК ДН-80 (Метод колебательного разряда по напряжению , DECAY)

БЛОК ДТ-50 (Метод колебательного разряда по току, ICM)

Прожигающая установка

ПУ-90

Питание -  220(+-10%)/ 45-60Гц

Максимальная потребляемая мощность – 5,75 кВА

Максимальное напряжение - 15 кВ DC

Максимальный ток – 90А

Количество ступеней – 8шт.

Ступени:

переменный ток, ступень 60 В / 92 А (110А макс)

переменный ток, ступень 230 В / 23 А

переменный ток, ступень 500 В / 11 А

переменный ток, ступень 1500 В / 3,5 А

переменный ток,, ступень 2 600 В / 2 А

постоянный ток, ступень 5 000 В / 1 А

постоянный ток, ступень 8 500 В / 0,65 А

постоянный ток, ступень 15 000 В / 0,35 А

Рефлектометр

РЕЙС-305

Диапазоны расстояний – от 0 до 51 км

Напряжение импульса – от  7В до 25В

Частота дискретизации - 200 МГц

Внутренняя память – 500 рефлектограмм;

Поддерживаемые методы:

• Рефлектометрия (TDR);
• Импульсно-дуговой (ARC);
• Колебательного разряда по току(ICM);
• Колебательного разряда по напряжению (DECAY).

Индукционный поисковый комплект ПК-2500

Генератор стационарный:

Частоты: 1024/2048 (Гц)

Вых. мощность –  2500 Вт

Макс. вых. ток – 50 А

Генератор переносной:

Частоты: 273/2187,5/6562,5 /26250 (Гц)

Вых. мощность –  10 Вт

Приемник :

Частоты: 273/1024/2048/2187,5/6562,5 /26250Гц

Максимально определяемая глубина залегания трассы 6м

Точность определения глубины ±5%+10 см

Точность отыскания 10см

Время работы от АКБ – 20 ч

Масса приемника – 0,65 кг

Поисковый комплект для точного

ОМП кабелей

CSL-10

Технические возможности:

• Измерение разновременности прихода электромагнитной и акустической волн;
• Отображение формы звуковой волны;
• 2 режима шумоподавления (фоновый шум/случайные помехи);
• Отключение наушников при касании ручки с наземным микрофоном;
• Кабельный электромагнитный компас для определения положения трассы;

Технические характеристики:

• Индикация – TFT цветной дисплей (800 x 470 точек)
• Диапазон частот сигнала: 80-1500 Гц
• Усиление – 80 дБ
• Погрешность ОМП – 0,1 м
• Время работы от АКБ- 9 ч
• Защита – IP54
• Вес – не более 1 кг

Блок измерения диэлектрических потерь

с Тангенс-2000

Блок  ИДП обеспечивает измерение емкости и тангенса угла диэлектрических потерь объектов испытаний при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых измерителем Тангенс-2000.

Блок ИДП включает в себя:

•       Блок управления Тангенс-2000;

•       Блок преобразователя Тангенс-2000;

•       Трансформатор ОЛ-1/10 У3;

•       Набор кабелей и аксессуаров Тангенс-2000;

•       Переключатель высоковольтный «ПРЯМАЯ-ИНВЕРСНАЯ».

Особенностью измерителя Тангенса-2000 является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации. Данные из измерительного блока в модуль индикации передаются с помощью радиоканала. Так же измеритель имеет высокую помехозащищенность.

Блок ИДП позволяет проводить измерение по «прямой» и «инверсной» («перевернутой») схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

Переключение происходит в переключателе высоковольтном «ПРЯМАЯ-ИНВЕРСНАЯ». Переключатель позволяет после запуска испытания в режиме ИДП произвести переключение схемы измерения без повторной коммутации высоковольтных проводников.

Технические характеристики Тангенс-2000:

• Номинальное напряжение питания - 220В
• Максимальное напряжение – 10кВ
• Автоматизация процесса измерения - Полная
• Диапазон измерения tg d - 1×10-5...1,000
• Диапазон измерения ёмкости - 10...340×10³ пФ
• Измерительное напряжение – от 1 до 10кВ
• Пределы основной погрешности tg d - ±(2×10^–4+0,01×tgdХ)

Пределы основной погрешности С - ±(0,5пФ+0,005C)

Измеритель параметров силовых трансформаторов

Коэффициент -1.3

(северное исп.)

Измеритель параметров силовых трансформаторов предназначен для выполнения 1 фазных электромагнитных испытаний трансформаторов всех схем и групп соединения по ГОСТ 30830:

-        Измерение тока и потерь холостого хода при малом напряжении возбуждения трансформаторов;

-        Измерение сопротивления короткого замыкания;

-        Измерение коэффициента трансформации;

Миллиомметр

ПТФ-1

Миллиомметр предназначен для измерений активных сопротивлений электрических цепей, преимущественно обмоток силовых трансформаторов с рабочим напряжением до 500 кВ, а также электрических машин, генераторов и др. обладающих значительной индуктивностью.

• Полный диапазон измерения - 1 мкОм - 2000 Ом
• Разрешающая способность - 1 мкОм

Стойка подключений к БНИ

Лаборатория оборудована отдельно стоящей стойкой подключения кабелей к блоку БНИ в высоковольтном отсеке.

В стойке расположены разъёмы подключения кабелей низковольтных испытаний и внешнего питания трёхфазного автотрансформатора. Все кабели низковольтных испытаний имеют защиту плавкими вставками 10А от превышения максимального тока и напряжения 400В. Плавкие вставки сгруппированы возле соответствующих разъёмов.

Система кабельных барабанов и кабелей

Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями:

• Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70кВ – 30м;
• Барабан с сетевым кабелем – 30м;
• Барабан с кабелем рабочего заземления 10мм2 –30м;
• Барабан с кабелем защитного заземления 16мм2 (с клипсами токосъема) – 30м;
• Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода);
• Катушка с проводом контрольного заземления – 25м;
• Барабан с гибким кабелем для подачи трёхфазного питания на блок низковольтных измерений – 30м;
• Барабан  «Кабель ВП» для Блока ИДП – 1шт.;
• Барабан «Кабель Сх» для Блока ИДП – 1шт.;
• Барабан «Кабель Э» для Блока ИДП -1шт.;
• Барабан с гибким 4х жильным кабелем для низковольтных измерений с зажимами типа «крокодил» - 2x30м;

Дополнительное оборудование

• Комплект СИЗ:
• Каски-2шт;
• Перчатки диэлектрические-2 пары;
• Боты диэлектрические - 2 пары;
• Диэлектрический коврик - 1шт.;
• Указатель напряжения до 1кВ - 1 шт;
• Указатель напряжения до 35кВ - 1 шт;
• ШО10 -1 шт, ;
• ШО35 -1 шт.;
• Мегаомметр Е6-32;
• Курвиметр (дорожное колесо);
• Стойки для вывешивания кабеля - 5 шт.;
