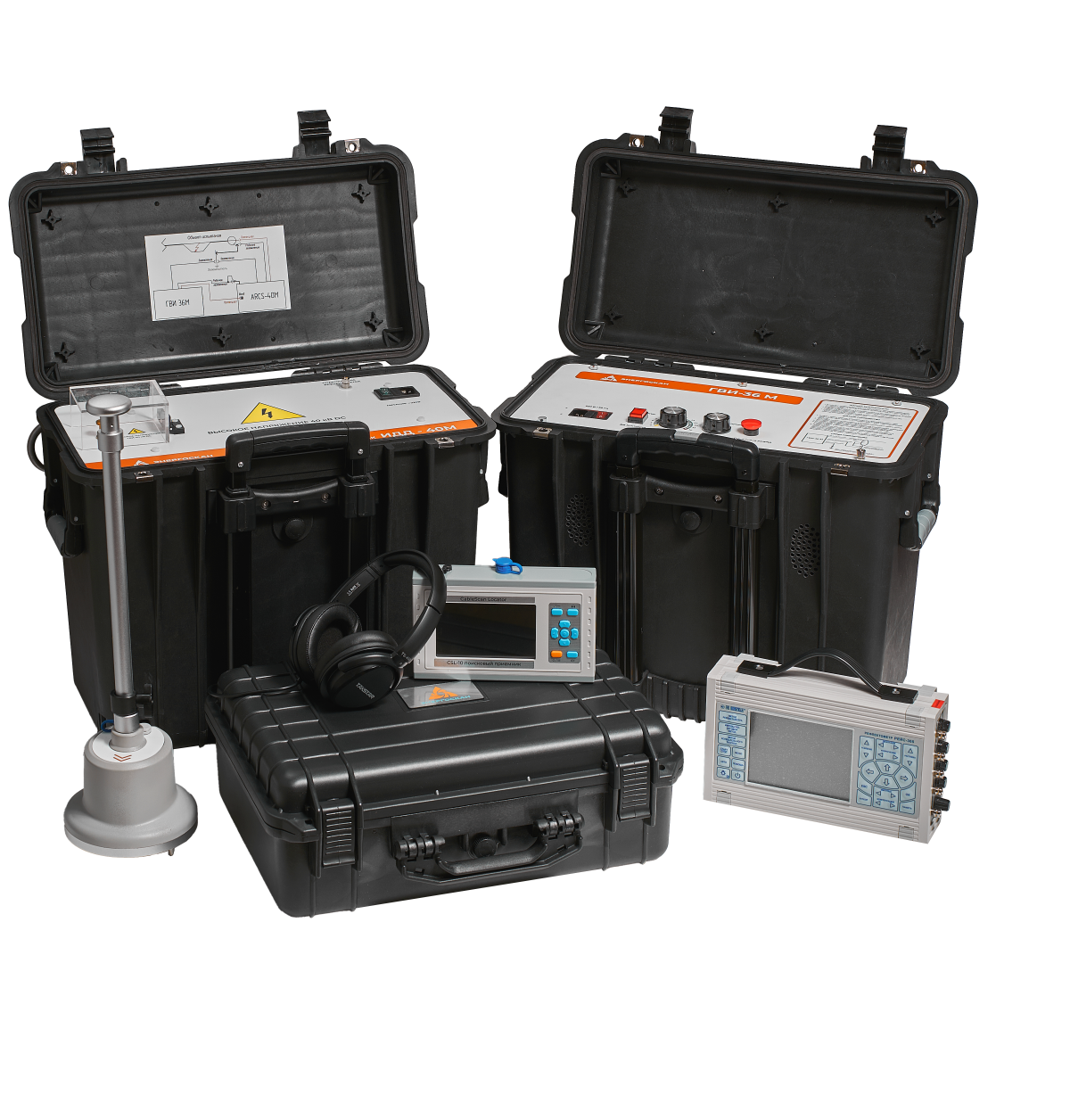

CableScan mini портативный комплект для определения места повреждения кабеля

    CableScan-Mini – комплект приборов для определения места повреждения (ОМП) силовых кабелей всех типов изоляции современными беспрожиговыми методами.
    Цена
    1 690 000 руб.
    0 руб.

    Портативный комплект приборов CableScan Mini предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) методом. Большая часть повреждений кабельных линий обнаруживается именно беспрожиговыми методами.

    Система позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

    Комплект приборов CableScan Mini компактен и весит не более 50 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.

    Преимущества

    1. Портативность – комплект может транспортировать один специалист,
    2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе,
    3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.,
    4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий,
    5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.

    Возможности

    1. Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
    2.  Испытание изоляции кабеля напряжением до 36 кВ.
    3.  Испытание оболочки кабеля напряжением до 10 кВ.
    4. Предварительная локализация места повреждений следующими методами:
      - импульсной рефлектометрии (TDR);
      - импульсно-дуговым (ARC);
      - колебательного разряда по току (ICM)
      - колебательного разряда по напряжению (DECAY) (опционально).
    Параметр Значение
    Генератор высоковольтных импульсов ГВИ-36 М
    Выходное импульсное напряжение 0-32 кВ
    Выходное постоянное напряжение 0-36 кВ
    Время непрерывной работы в импульсном режиме при максимальном напряжении 30 мин
    Максимальная энергия импульса 1000/2000 Дж
    Масса 25 кг
    Напряжение питания частотой 50 Гц 220±22 В
    Присоединительное устройство ИДД-40 M
    Максимальная амплитуда входных импульсов ≤40 кВ
    Напряжение питания частотой 50 Гц 220±22 В
    Масса 18 кг
     Присоединительное устройство ДТ-50М
     Импульсный входной ток  ≤ 5 кА
     Выходное напряжение к измерительному прибору  50 В
     Присоединительное устройство ДН-80М
     Входное (выпрямленное) напряжение от источника, кВ  70 кВ
     Выходное напряжение к измерительному прибору, В  50 В
     Рефлектометр
     Диапазон измеряемых расстояний       200/51200 м
     Коэффициент укорочения установка или измерение в пределах  1,00-7,00

    Зондирующие сигналы режима импульсной рефлектометрии:

    -амплитуда

    -длительность


    6,5 В (повышенная не менее 22 В)

    От 20нс до 25 мкс
     Диапазон усиления, Дб  От -12 до 60
     Память, количество рефлектограмм  500
     Поисковый комплект CSL-10
     Полный диапазон акустического канала, Гц  80-1500
     Усиление, дБ  80
     Погрешность ОМП, м  0,1
     Время работы от АКБ, ч  9
     Температура эксплуатации, °С от -10 до +40



    Видео о работе Портативного комплекта для определения места повреждения кабеля CableScan-mini

    Комплект поставки:

    • ГВИ-36М - портативный генератор высоковольтных импульсов
    • ИДД-40М - присоединительное устройство для импульсно-дугового метода
    • Рейс 305 - рефлектометр
    • CSL-10 - поисковый комплект в кейсе
    • Комплект кабелей
    • Комплект документации

    Дополнительная комплектация

    • ДН-80М-присоединительное устройство по напряжению
    • ДТ-50М-присоединительное устройство по току
