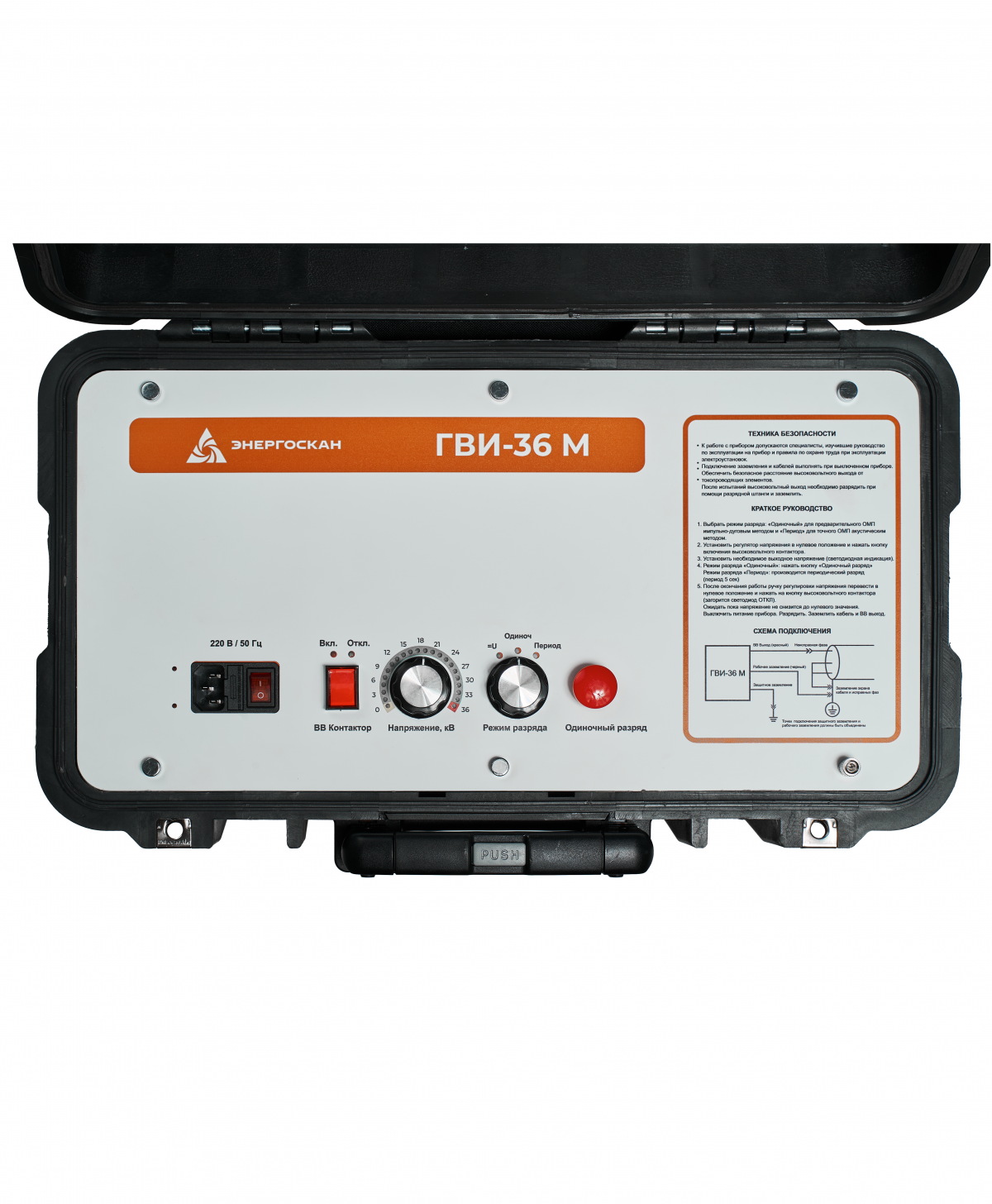

ГВИ-36М Портативный генератор высоковольтных импульсов

    Предназначен для точного определения места повреждения (ОМП) кабеля акустическим методом и определения пробивного напряжения повреждения. Также в комплекте с рефлектометром и присоединительными устройствами ГВИ-36М позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного заряда по току.
    Цена
    730 000 руб.
    0 руб.

    Особенности

    - портативное исполнение в ударопрочном кейсе
    - выходное напряжение до 36 кВ
    - мощность импульса до 2000 Дж
    - возможность реализации беспрожиговых методов
    - автоматических разряд накопленной энергии
    - высоковольтный изолированный кабель для подключения

    Описание

    Высокое выходное напряжение (0 – 36 кВ) и большая мощность импульса (1000 / 2000 Дж) позволяют находить места повреждений с различными типами повреждений кабелей низкого, среднего и высокого напряжения с различным типом изоляции.

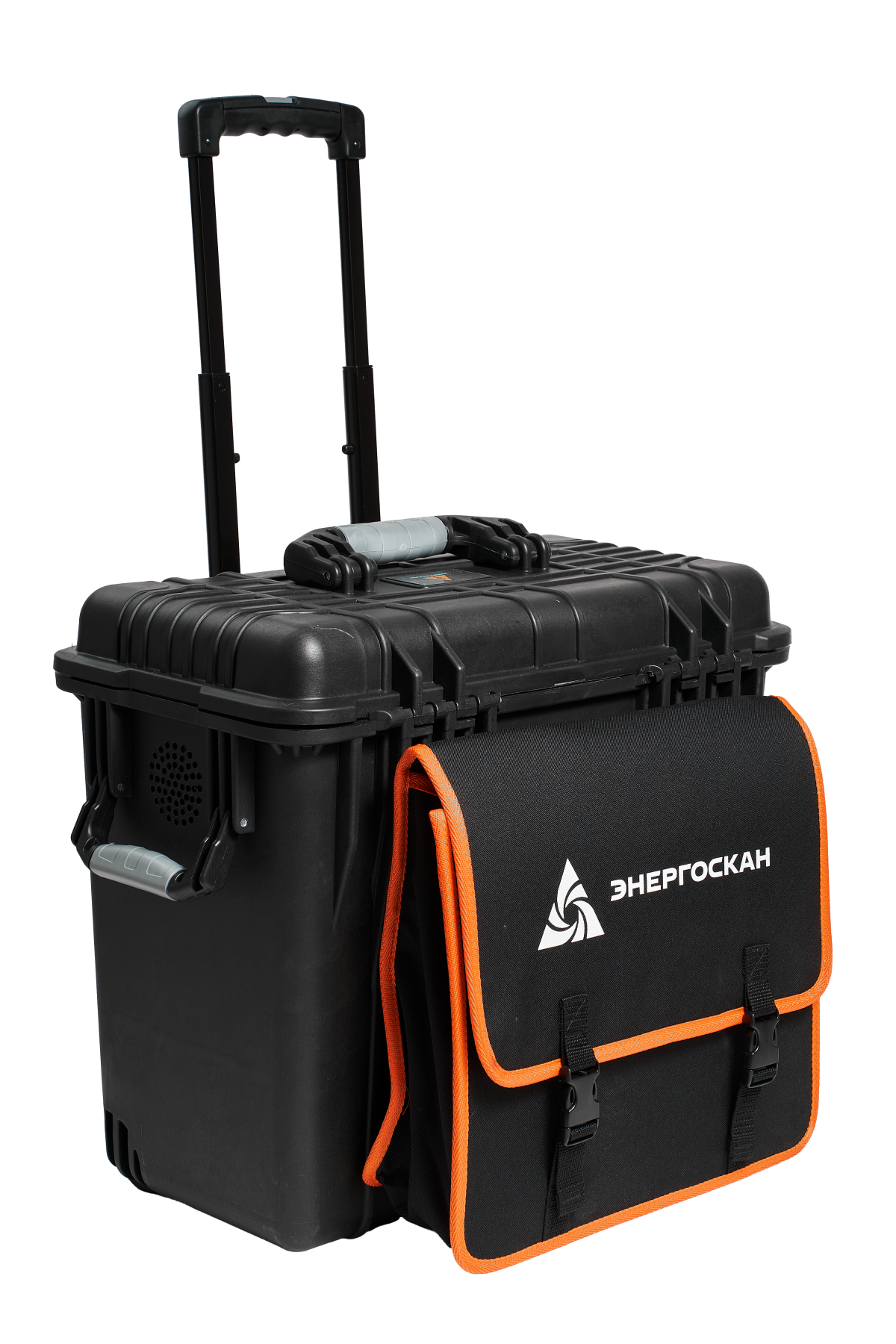

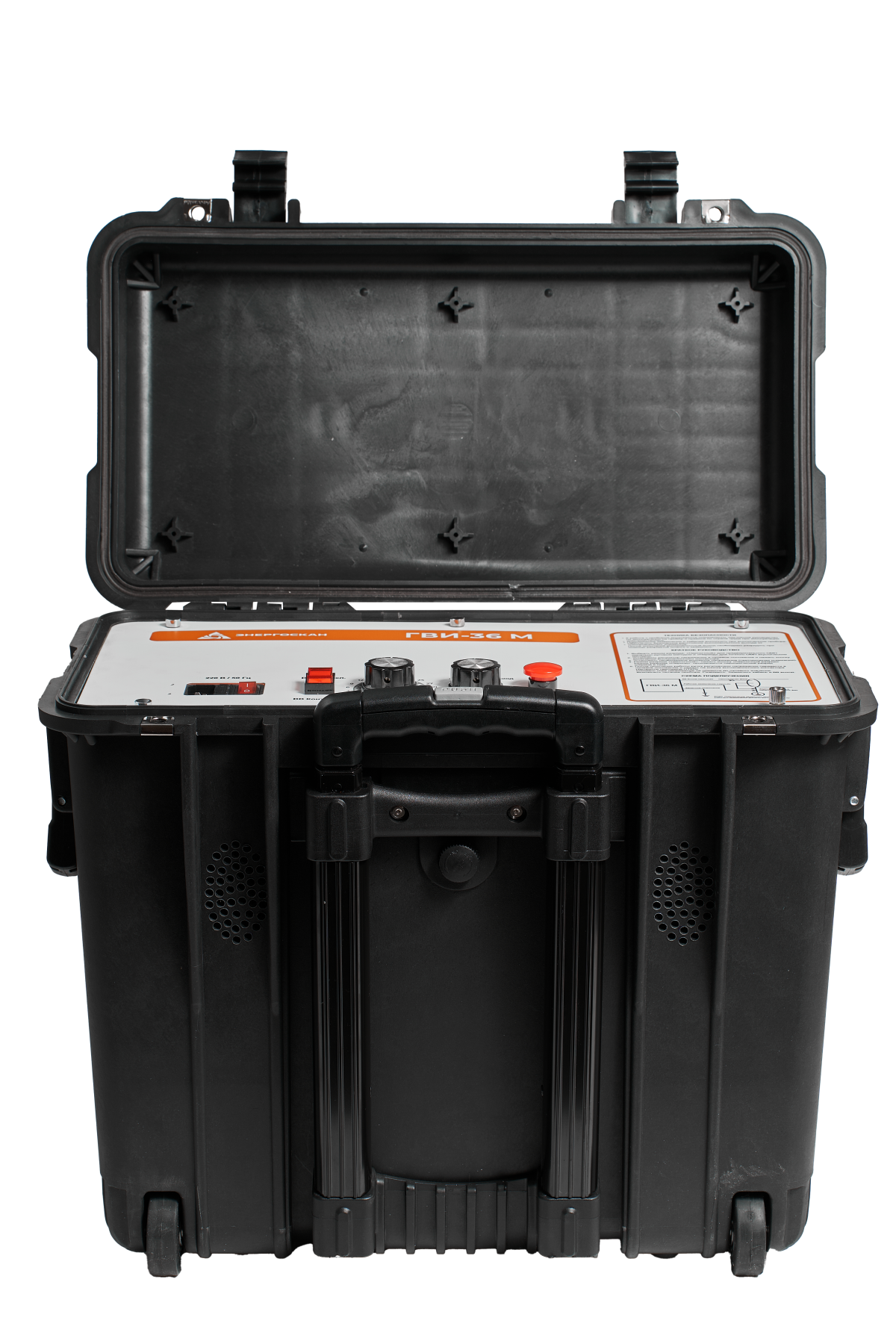

    Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

    Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

    Режимы работы генератора

    - выход постоянного (выпрямленного) напряжения,
    - одиночный импульсный разряд,
    - периодический импульсный разряд (периодичность 5 секунд).

    Описание методов

    Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

    Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.



    Выходное импульсное напряжение, кВ 0-32
    Выходное постоянное напряжение, кВ 0-36
    Время непрерывной работы в импульсном режиме при максимальном напряжении, мин 30
    Максимальная энергия импульса, Дж 1000 / 2000
    Емкость конденсатора, мкФ 2 / 4
    Диапазон рабочих температур -10... +40 0С
    Относительная влажность 5-90 %
    Напряжения питания частотой 50 Гц, В 220
    Потребляемая мощность не более, кВт
    Габаритные размеры, мм 400х460х300
    Масса, кг 20

    Комплект поставки:

    - Генератор ГВИ-36М в кейсе
    - Высоковольтный кабель в сумке
    - Кабель заземления
    - Кабель питания
    - Документация (паспорт, руководство по эксплуатации)
