Генератор высоковольтных импульсов ГВИ-32/2000 предназначен для генерирования высоковольтных импульсов при точном (топографическом) определении мест повреждения (ОМП) силовых кабельных линий акустическим методом и предварительном ОМП импульсно-дуговым или волновым методами.
ПРЕИМУЩЕСТВА

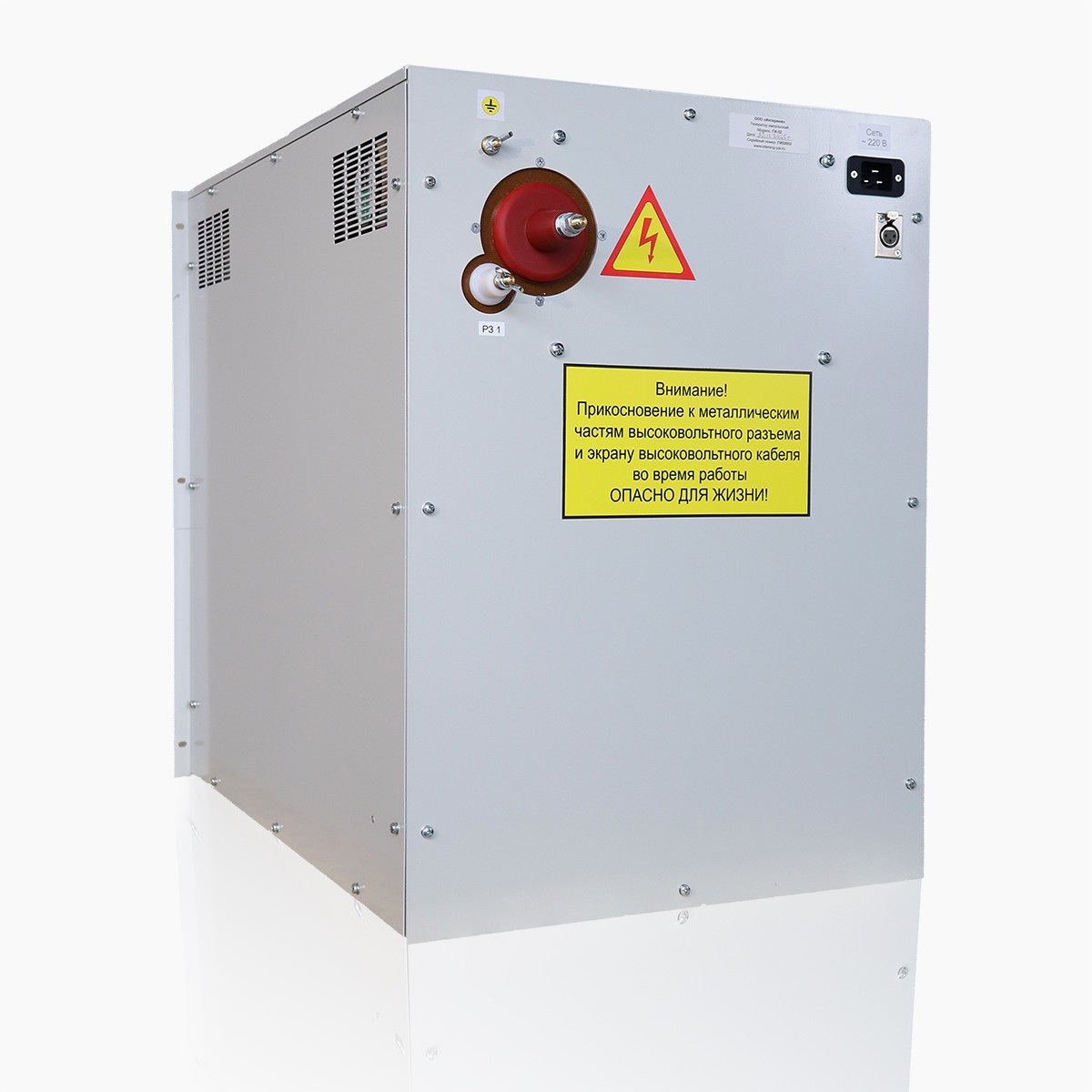

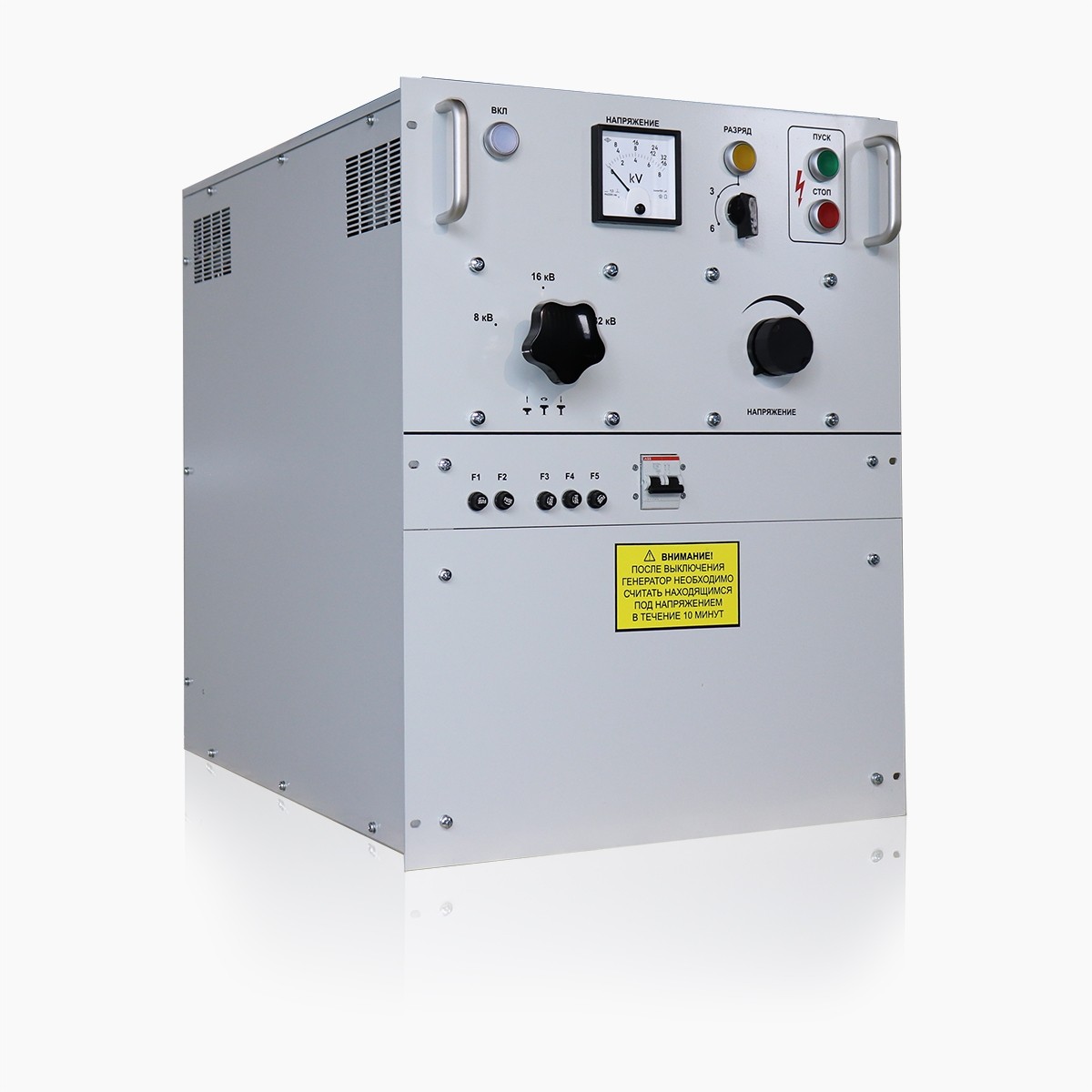

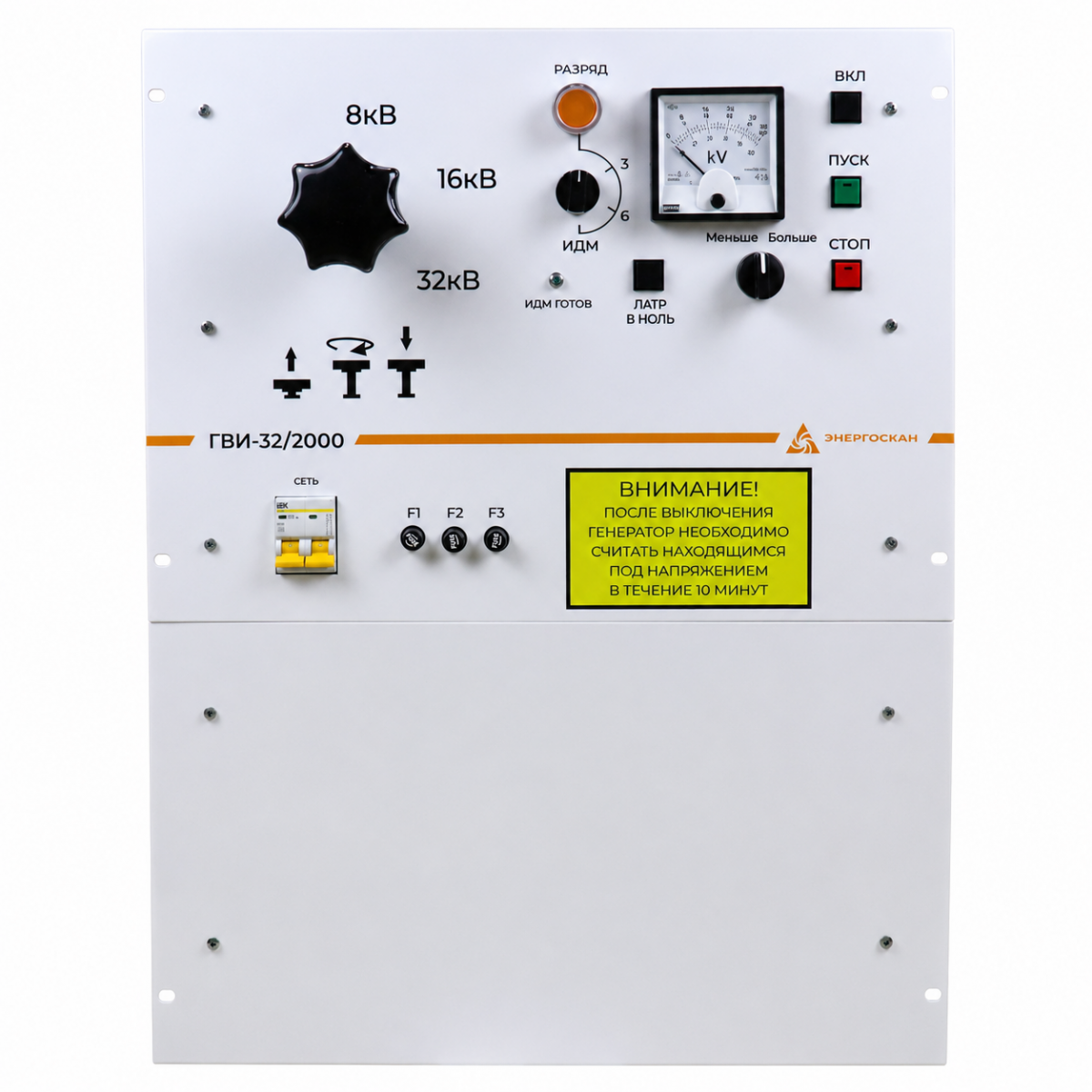

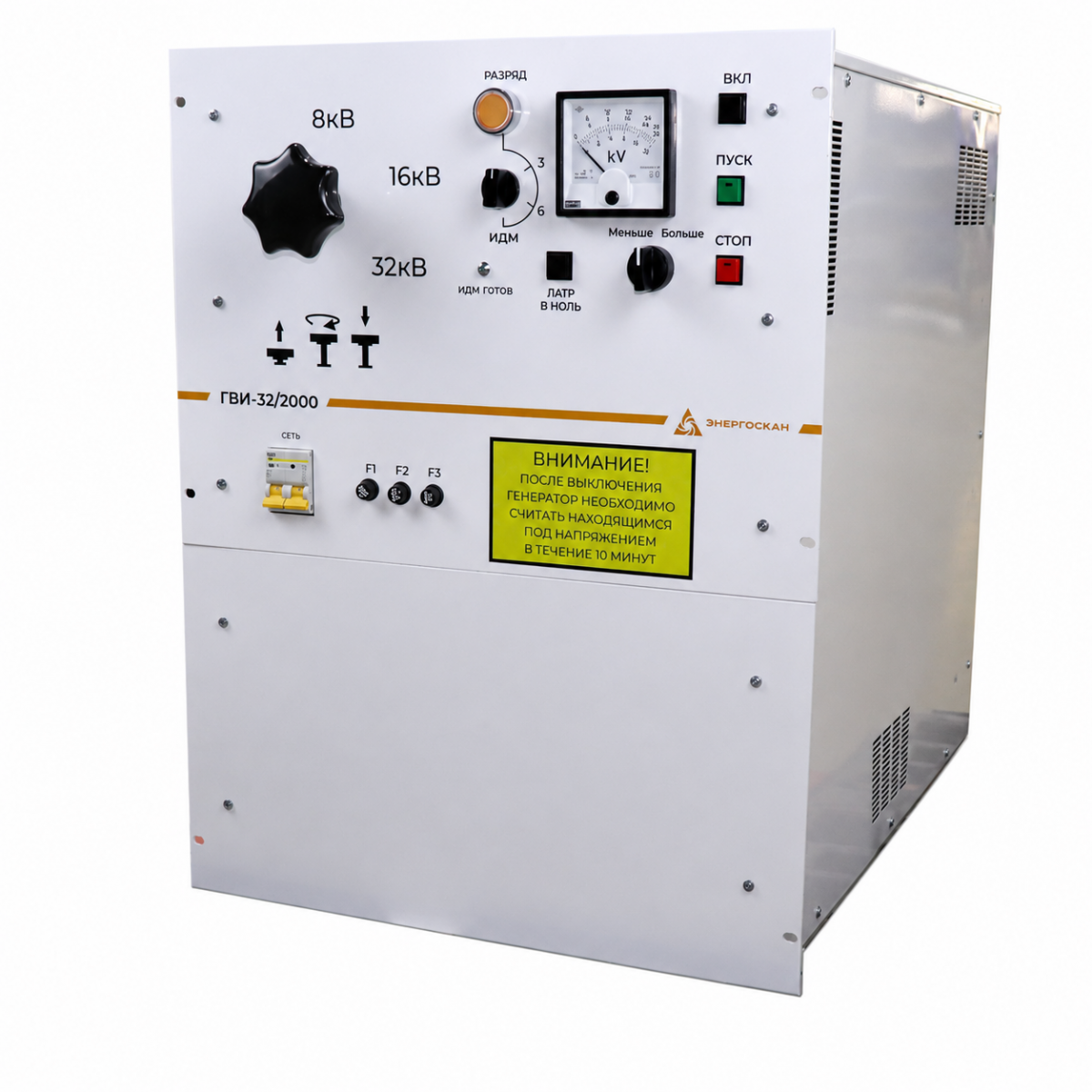

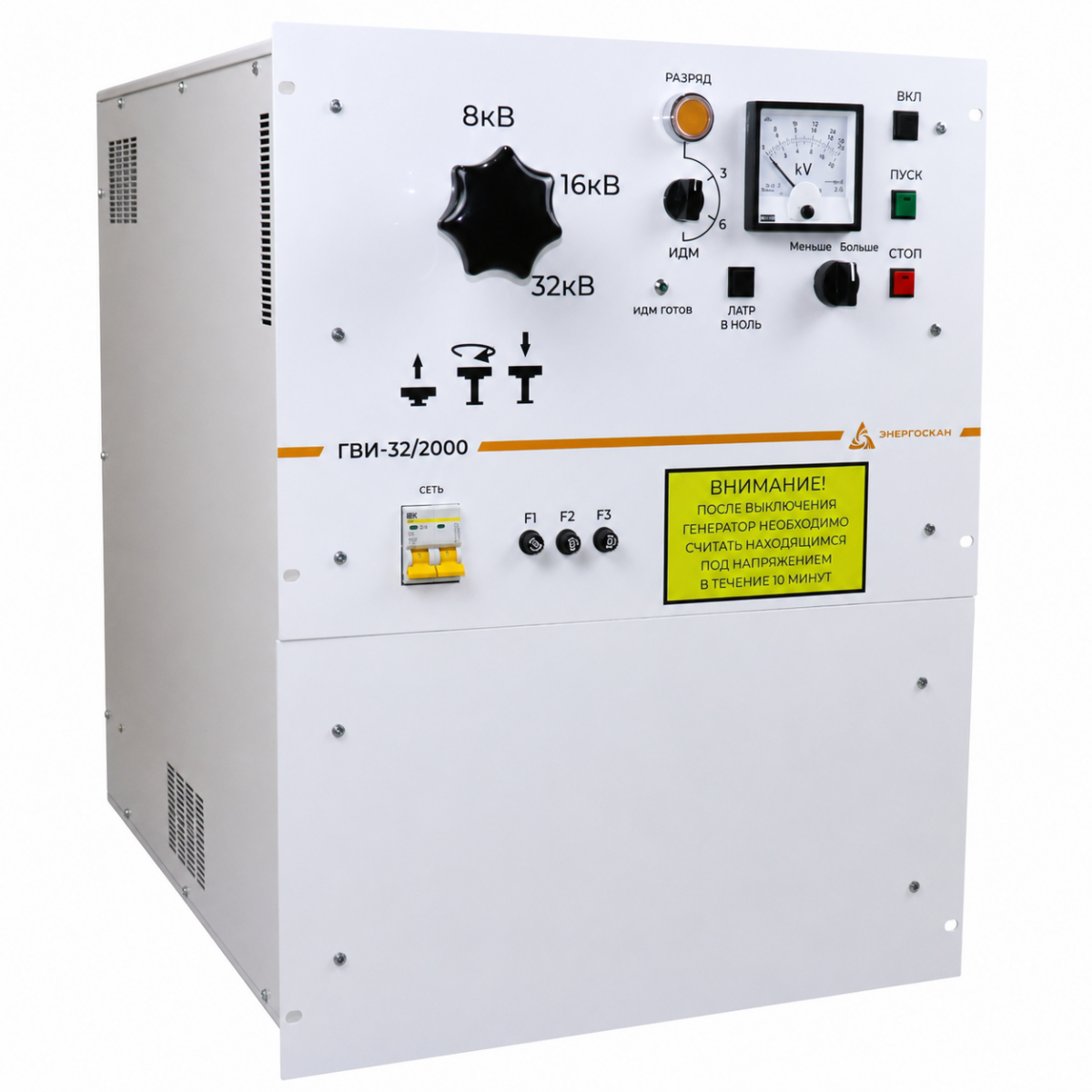

Установка ГВИ-32 выполнена в 19” формате для модульной установки в электротехнические лаборатории. Установка выполнена в виде моноблока, не требует дополнительных источников высокого напряжения или установки внешних импульсных конденсаторов.
Разряд накопленной емкости может осуществляться как в ручном режиме нажатием на кнопку, так и в автоматическом режиме с периодичностью 3 или 6 секунд. Ручной режим обычно используется для предварительного ОМП при совместной работе генератора с импульсно-дуговым датчиком (например, ИДД-40) и рефлектометром, поддерживающим импульсно-дуговой метод. Автоматический режим используется для точного ОМП акустическим или акустико-электромагнитным методом при помощи приемника акустических сигналов (например, CSL-10, Поиск КП-10(П)).
| Параметр | Значение |
| Электрические характеристики | |
| Напряжение питания частотой 50 Гц, В | 220±22 |
| Максимальная потребляемая мощность, кВА | 3,5 |
| Максимальное выходное постоянное напряжение, кВ |
8 16 32 |
| Максимальная запасаемая конденсатором энергия, Дж | 2000 |
| Период следования импульсов (в автоматическом режиме), сек | 3 и 6 |
| Физические характеристики | |
| Габаритные размеры, мм | 621 х 487 х 727 (14U 19”) |
| Масса, кг | 140 |
Комплект поставки ГВИ-32/2000:
