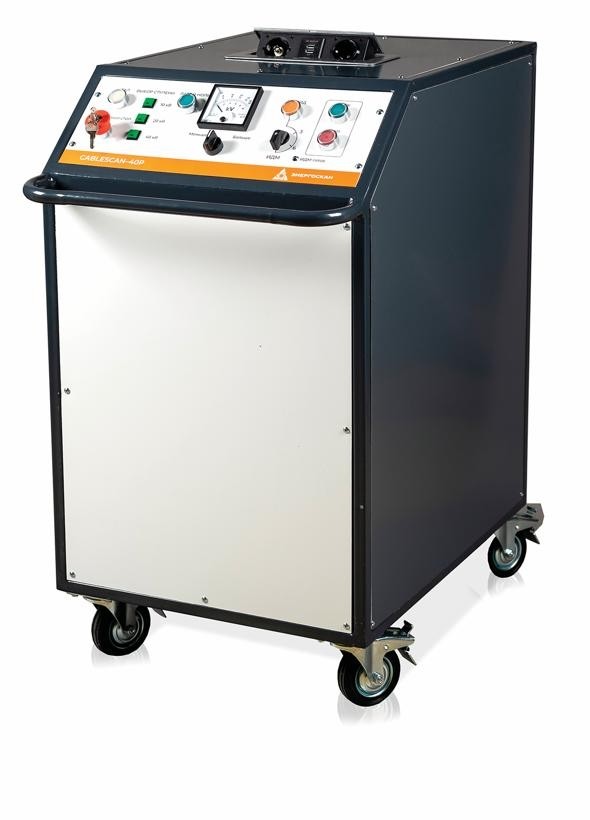

Мобильная установка CableScan-40P (Portable), производства ООО "Энергоскан", предназначена для предварительного определения места повреждения (ОМП) кабелей относительными беспрожиговыми методами (импульсной рефлектометрии, импульсно-дуговым, методами колебательных разрядов) и для точного определения места повреждения абсолютными (акустическим и акустико-электромагнитным) методами.
Система позволяет осуществлять ОМП кабелей как с различными типами изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и т.д.), так и с различными типами повреждений (высокоомные и низкоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и т.д.).
Система интегрирует в себе генератор высоковольтных импульсов, импульсно-дуговой датчик, трехфазный рефлектометр Рейс-305 и поисковый комплект CSL-10. Опционально система может комплектоваться датчиками колебательного разряда по току и напряжению, а также индукционным и трассопоисковым комплектом CST-15 для реализации индукционного и потенциального метода точного ОМП кабеля.
Возможности:
2. Точное ОМП кабеля акустическим и акустико-электромагнитным методом (10/20/40 кВ, 2000 Дж).
3. Точное ОМП кабеля индукционным методом (опция).
4. Точное ОМП кабеля потенциальным методом (опция).
Преимущества
Подарок каждому покупателю:
|
Параметр |
Значение |
|
ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ |
|
|
Максимальное выходное постоянное напряжение |
40 кВ |
|
Диапазоны выходных напряжений |
10 / 20 / 40 кВ |
|
Максимальная запасаемая энергия |
2000/3000 Дж |
|
Период следования импульсов |
6 сек / 3 сек / ручной разряд |
|
РЕФЛЕКТОМЕТР |
|
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный |
0-51,2 км |
|
Коэффициент укорочения установка или измерение в пределах (встроенная таблица): |
1,00...7,00
|
|
Зондирующие сигналы режима импульсной рефлектометрии: - амплитуда - длительность |
6,5 В (повышенная не менее 22В) от 20 нс до 25 мкс |
|
Выходное сопротивление: |
30...700 Ом, |
|
Диапазон усиления |
от -12 до 60Дб |
|
Инструментальная погрешность измерения расстояния (все методы), не более: |
0,1 % |
|
Резмер рефлектометра |
275 х 166 х70 мм |
|
Память, более |
500 рефлектограмм |
|
ОБЩИЕ ПАРАМЕТРЫ |
|
|
Дисплей |
Сенсорный, LCD (1366х768 точек) |
|
Диагональ дисплея |
18,5” |
|
Управление |
Промышленная клавиатура с трекболом |
|
Интерфейсы связи |
USB 2.0 |
|
Источник бесперебойного питания, мощность |
650 ВА |
|
Напряжение питания однофазной сети переменного тока, В |
230 ± 10 % |
|
Частота напряжения переменного тока, Гц |
50 ± 2 |
|
Максимальная потребляемая мощность, кВА |
3,5 |
|
Габаритные размеры (Ш х Г х В) |
920 х 530 х 920 |
|
Масса, кг (в зависимости от комплектации от) |
120 кг |
Комплект поставки CS-40P:
Дополнительная комплектация:
