Портативный цифровой рефлектометр РЕЙС-305, производства компании СТЭЛЛ (Россия), предназначен для предварительного определения места повреждения кабельных линий. РЕЙС-305 используется для обнаружения всех видов повреждений в силовых и других кабельных линиях.

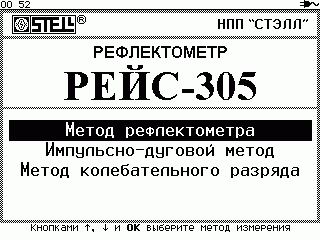

Рефлектометр РЕЙС-305 позволяет определять повреждения кабелей тремя основными методами: импульсная рефлектометрия (TDR), импульсно-дуговой метод (ARC) и метод колебательного разряда по току (ICM).
В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому. Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.). Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.
Рефлектометр Рейс-305 имеет большой монохромный ЖК-экран (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой. На экран выводиться отображения рефлектограмм, режимы измерений, измеренные параметры, комментарии и подсказки для испытателя.
При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение. Это позволяет при последующем включении прибора сразу войти в прежний режим. Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.
Питание рефлектометра осуществляется как от встроенных аккумуляторов, так и от промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В.
Вместе с прибором РЕЙС-305 каждому покупателю отправляется в качестве презента специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.

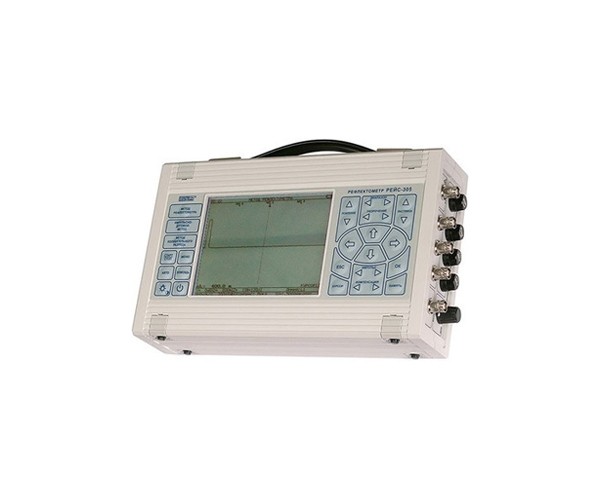

Прибор имеет прочный пластмассовый корпус и весит менее 2кг.
Технические характеристики цифрового рефлектометра РЕЙС-305:
| Параметр | Значение | |

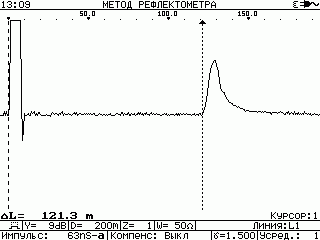

| Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ" | ||
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м | |
| Коэффициент укорочения | установка или измерение в пределах 1,000...7,000 | |

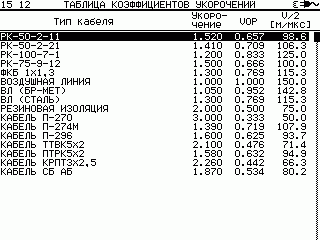

| встроенная таблица | ||
| Зондирующие сигналы | импульс 7 В...25 В | |
| длительность от 12,5 нс до 30 мкс | ||
| Выходное сопротивление | 25...1000 Ом, с отображением величины на экране | |
| Инструментальная погрешность измерения расстояния | не более 0,2 % | |
| Система отсчета расстояния | при помощи двух вертикальных курсоров: нулевого и измерительного | |
| Режимы измерения | Нормальный | считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3 |
| Сравнение | наложение двух рефлектограмм: вход-вход, вход-память или память-память | |
| Разность | отображение разности двух рефлектограмм: вход-вход, вход-память или память-память | |
| Связь | отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) | |
| Растяжка | возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и так далее раз (в зависимости от диапазона измерения) | |
| Память | возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет | |
| Отстройка от аддитивных помех и шумов | усреднение посредством цифрового накопления | |
| Отстройка от синхронных помех | при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) | |
| при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) | ||
| Отображение информации | рефлектограммы и результаты цифровой обработки отображаются в графическом виде | |
| режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде | ||
| Экран | встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой | |
| Питание | встроенные аккумуляторы | |
| сеть переменного тока напряжением 85...265 В, 47...63 Гц | ||
| бортовая сеть автомобиля 11...15 В | ||
| Условия эксплуатации | по ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С | |
| Габаритные размеры (ШxВxГ): | 275 х 160 х 65 мм | |
| Масса | не более 2 кг, с учетом встроенных аккумуляторов | |

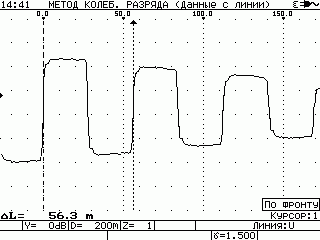

| Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА" | ||
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м | |
| Максимальная амплитуда входных сигналов | 50 В | |
| Входное сопротивление по волновому входу | 2 кОм | |
| Инструментальная погрешность измерения расстояния | не более 0,2 % | |
| Усиление | от –18 до +74 дБ | |
| Способы запуска запоминающего устройства | ждущий - от входного сигнала, после нажатия кнопки старта | |
| автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний | ||
| Частота дискретизации | 160 МГц | |
| Подключение к линии (при методе колебательного разряда) | через присоединительное устройство по напряжению или по току | |

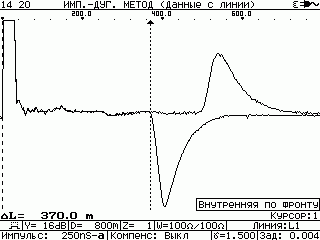

| Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД" | ||
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м | |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 - 50 В (без присоединительного устройства напряжения) | |
| Инструментальная погрешность измерения расстояния | не более 0,2 % | |
| Усиление | от –30 до 54 дБ | |
| Виды запуска | автоматический | |
| однократный | ||
| ручной | ||
| Частота дискретизации входного сигнала | 160 МГц | |
