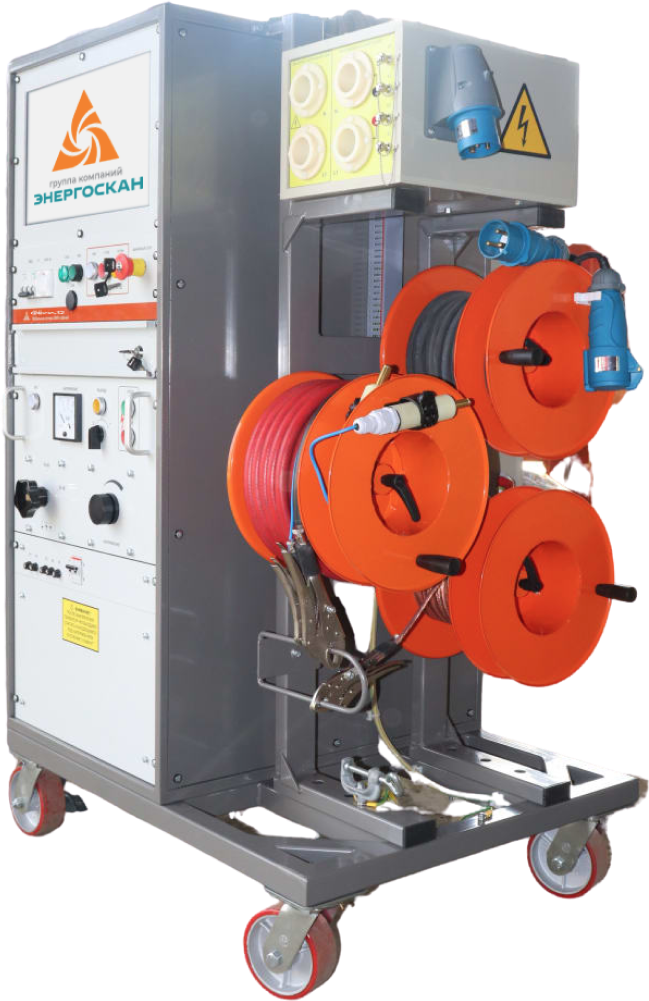

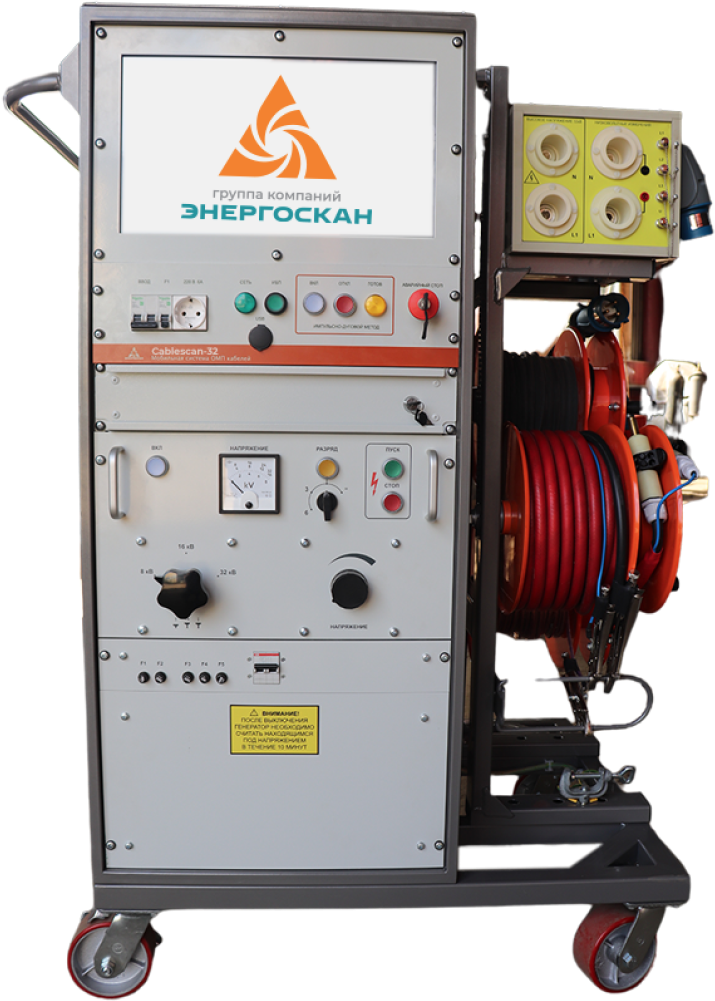

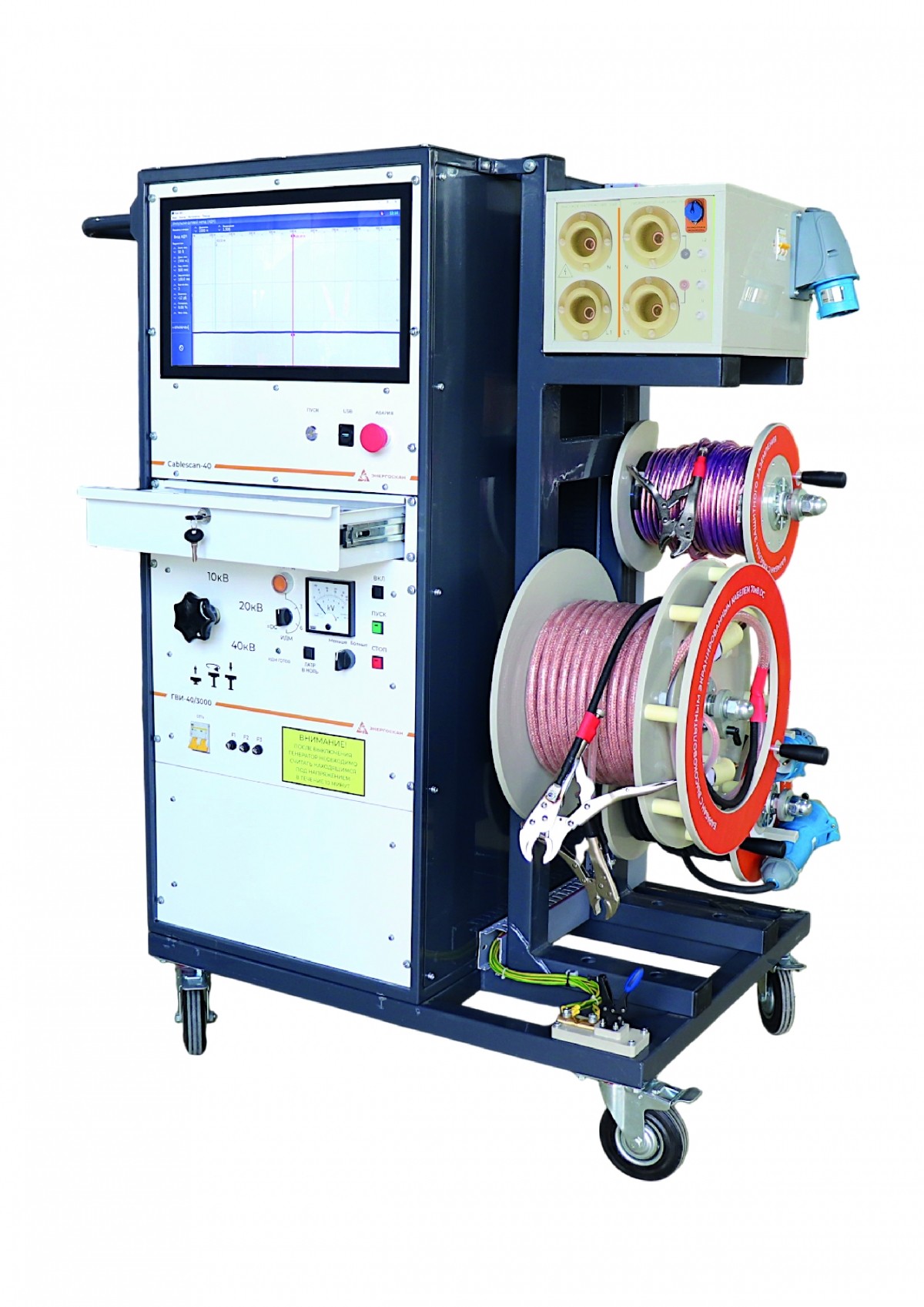

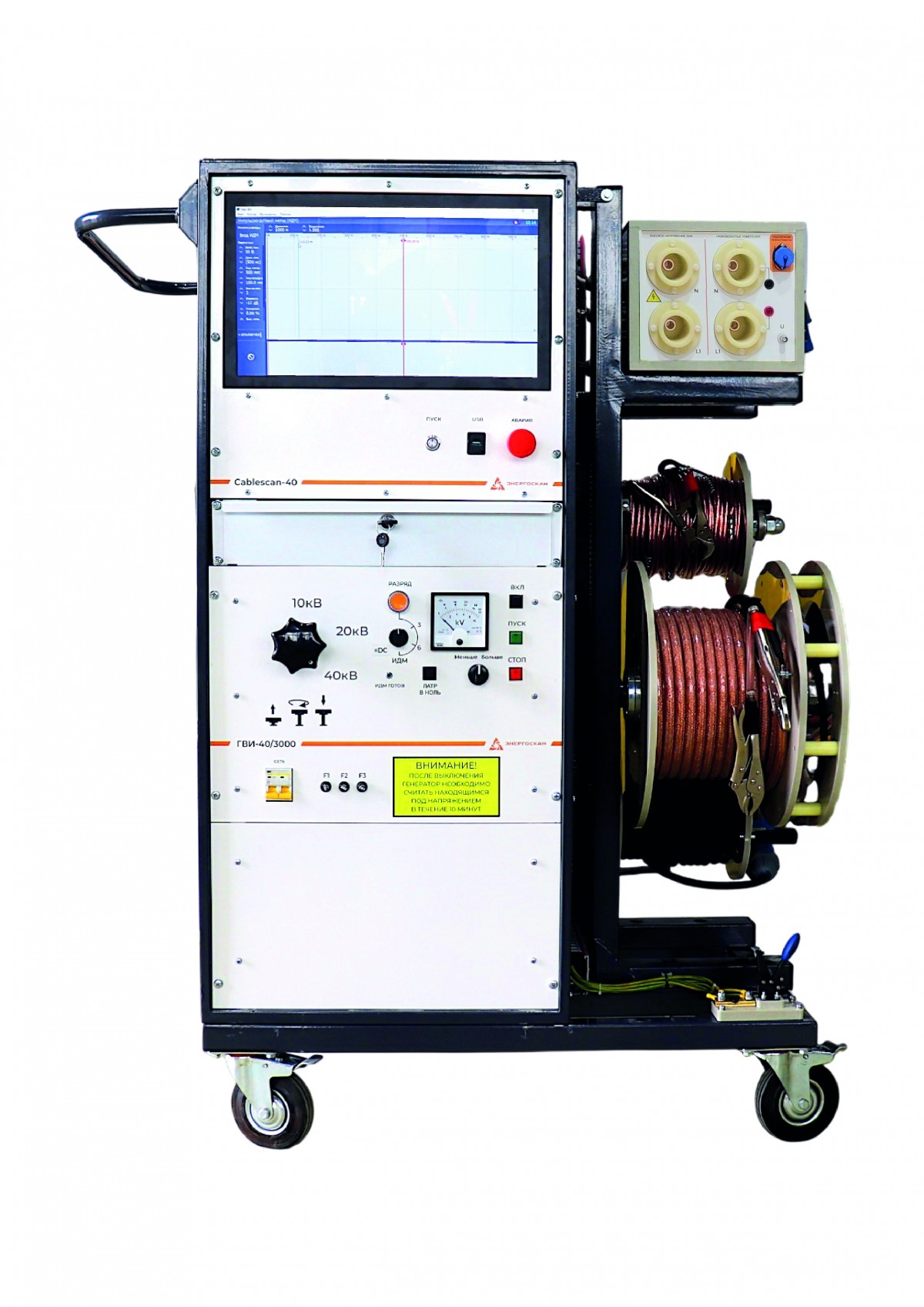

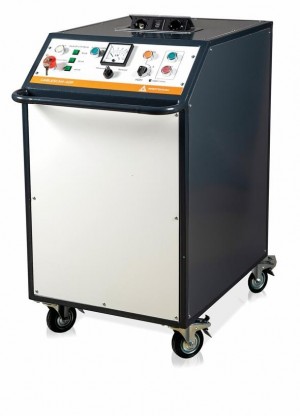

CableScan-40 Мобильная система поиска повреждений силовых кабелей

    Многофункциональная мобильная система поиска повреждения силовых кабелей всех типов изоляции современными беспрожиговыми методами.

    Мобильная система CableScan-40 предназначена для определения места повреждения (ОМП) кабелей безпрожиговыми методами (TDR, ARC, DECAY). Она обеспечивает быстрый, точный, щадящий предварительный и точный поиск всех высокоомных повреждений силовых кабелей.

    Система интегрирует в себе рефлектометр, мегаомметр, высоковольтную установку, генератор высоковольтных импульсов, и датчики связи для реализации современных щадящих методов ОМП: импульсно-дугового и колебательных методов по току и напряжению. Большая часть повреждений кабельных линий обнаруживается именно беспрожиговым методом. При этом используются все три элемента установки: рефлектометр, высоковольтная установка и датчик связи, как в предварительном так и в точном поиске.

    Система может комплектоваться генераторами высоковольтных импульсов ГВИ-40 с тремя ступенями 10кВ/20кВ/40кВ (возможнно исполнение 8/16/32кВ) и силой имульса на выбор: 1000Дж, 2000Дж и 3000Дж. ГВИ-40 имеют автоматический режим импульсного напряжения и позволяют использовать систему CableScan-40  для точного поиска акустическим методом.

    Система позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и т.д.) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и т.д.).

    Система CableScan-40 имеет интуитивно понятный интерфейс. Комбинация элементов управления дает возможность специалисту работать с установкой по инструкции, прилагаемой к аппарату, и не требует специального обучения. Управление сочетает в себе электронные и ручные методы: программное обеспечение, сенсорный дисплей, промышленную клавиатуру, трек-болл для простой и удобной навигации.

    Возможны три режима эксплуатации системы CableScan-40: стационарная установка, монтаж в передвижную лабораторию, использование в мобильном исполнении на стальной раме с колёсами. Установка может быть смонтирована в автомобили с цельнометаллическим кузовом грузоподъемностью от 200 кг.

    Подключение к питанию осуществляется высоковольтным изолированным кабелем (возможная длина 10 / 20 / 30 /50 метров) через блок подключения. К системе возможно подключение внешних приборов, например, генератора звуковой частоты или мегаомметра 2,5 кВ.

    Возможности

    • Предварительное определение места повреждений- TDR,ARC,DECAY, TRD+ (до 10 рефлектограмм за один разряд).
    • Точное ОМП кабеля акустическим методом (10/20/40 кВ, 3000 Дж).
    • Испытание изоляции кабеля напряжением до 40 кВ.
    • Испытание оболочки кабеля напряжением до 10 кВ.
    • Измерение сопротивления изоляции.

    Подарок каждому покупателю

    Курс повышения квалификации по программе "Испытания и определение мест повреждений кабелей" (УТЦ "Энергоскан")

    Параметр Значение

    Генератор высоковольтных импульсов

    Максимальное выходное постоянное напряжение

    40 кВ

    Диапазоны выходных напряжений

    10 / 20 / 40 кВ

    Максимальная запасаемая энергия

    2000 / 3000 Дж

    Период следования импульсов

    6 сек / 3 сек / ручной разряд

    Рефлектометр

    Диапазоны измеряемых расстояний

    (при коэффициенте укорочения 1,5): максимальный / минимальный

    250 м / 250000 м

    Коэффициент укорочения установка или измерение в пределах (встроенная таблица):

    - 1,00...7,00



    Зондирующие сигналы режима импульсной рефлектометрии:

    - амплитуда

    - длительность



    25 В...120 В

    от 100 нс до 300 мкс

    Выходное сопротивление (программно-регулируемое, с отображением величины на экране):

    - 10...1000 Ом,

    Диапазоны измеряемых расстояний

    (при коэффициенте укорочения 1,5): максимальный / минимальный



    250 м / 250000 м

    Инструментальная погрешность измерения расстояния (все методы), не более:

    0,1 %

    Эквивалентная (эффективная) частота дискретизации:

    - режим импульсной рефлектометрии

    - режим импульсно-дуговой

    - режим колебательного разряда



    3,2 ГГц

    200 МГц

    200 МГц

    Память, более

    1000 рефлектограмм

    Общие параметры

    Дисплей

    Сенсорный, LCD (1366 х 768 точек)

    Диагональ дисплея

    18,4”

    Управление

    Промышленная клавиатура с трекболом

    Интерфейсы связи

    USB 2.0

    Источник бесперебойного питания, мощность

    650 ВА

    Напряжение питания однофазной сети переменного тока, В

    230 ± 10 %

    Частота напряжения переменного тока, Гц

    50 ± 2

    Максимальная потребляемая мощность, кВА

    4,5

    Габаритные размеры (Д х Ш х В), мм

    1000 х 1100 х 1350

    Масса, кг (в зависимости от комплектации от)

    не более 350 кг

    Основная комплектация

    • Мобильная система CableScan-40
    • Низковольтный кабель на катушке
    • Адаптер подключения питания (2 шт)
    • Транспортировочный кейс для аксессуаров
    • Комплект документации
    • Платформа на колесиках

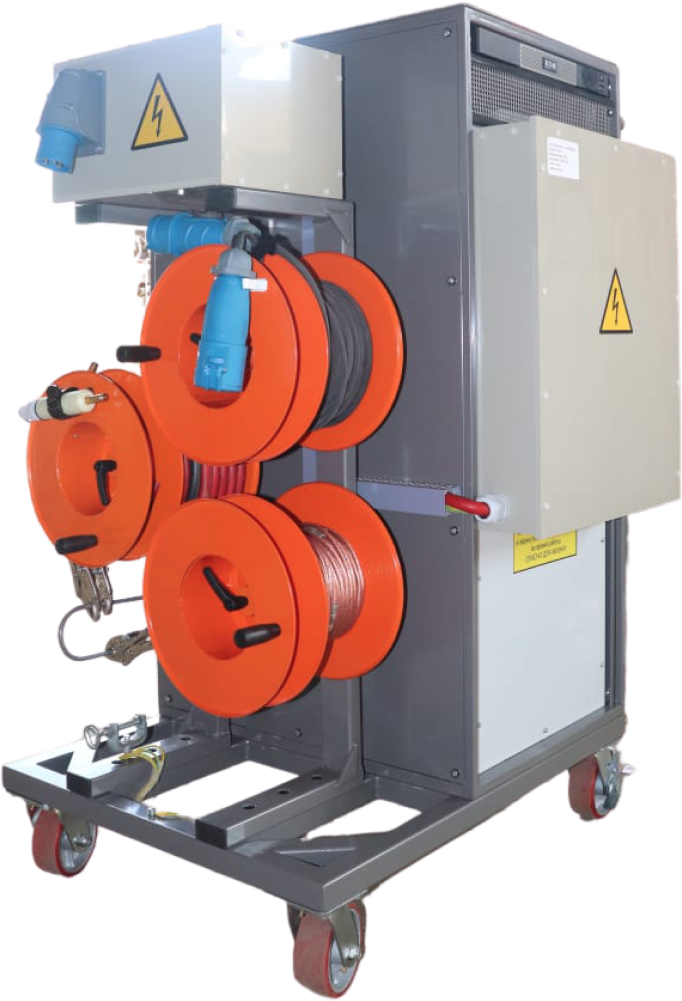

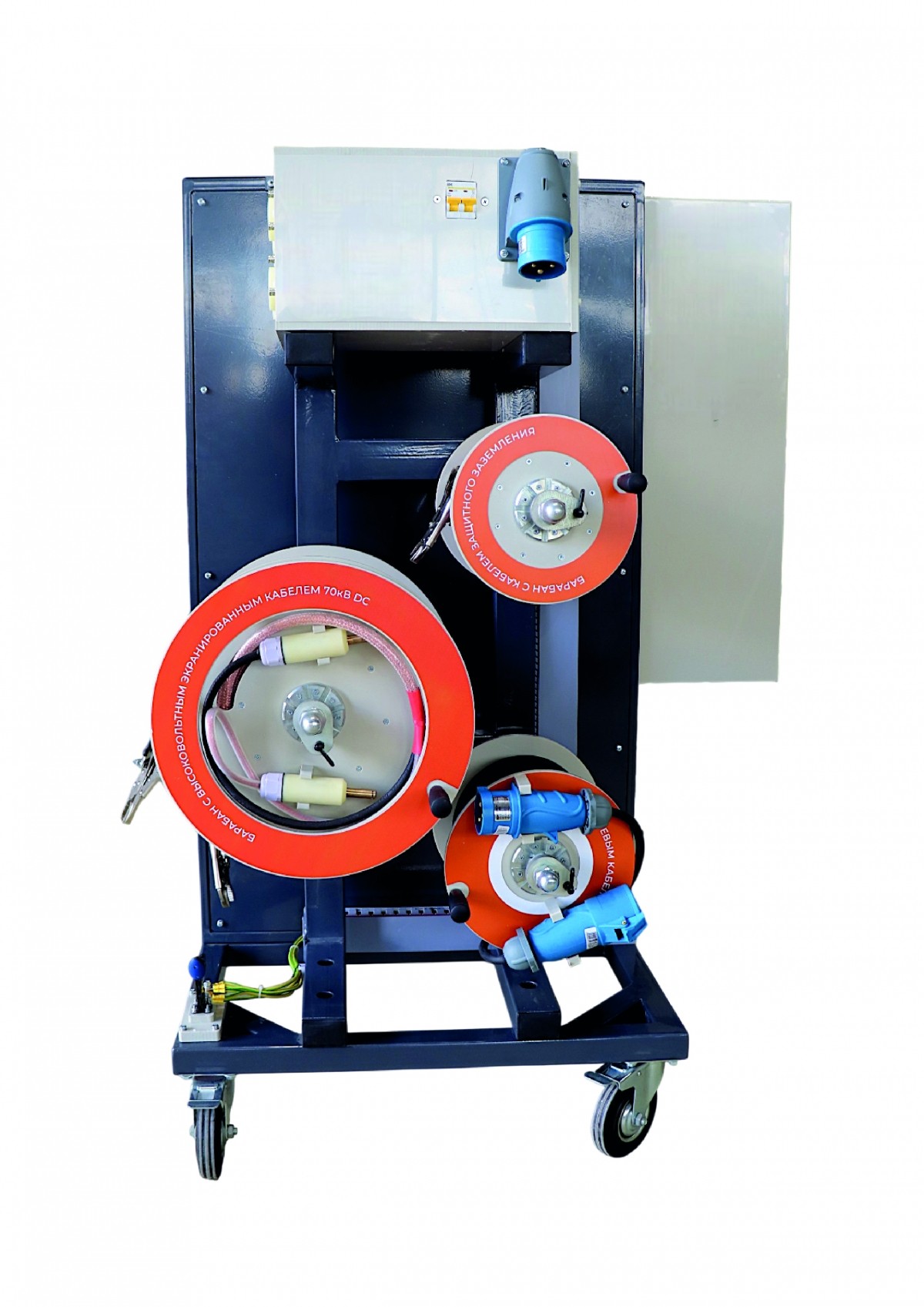

    • Блок кабельных барабанов:
    • Барабан с высоковольтным кабелем (20 м)
    • Барабан с кабелем питания (20 м)
    • Барабан с кабелем заземления (20 м)
    • Струбцина заземления

    Дополнительная комплектация

    • Внешний датчик колебательного разряда
    • Удлиненный комплект кабелей (30 м / 50 м)
