    Устройства переключения под нагрузкой РПН и методы их диагностики

    Для поддержания номинальных параметров напряжения у потребителей в силовые трансформаторы устанавливают устройства регулирования под нагрузкой РПН. Коэффициент трансформации трансформатора зависит от соотношения количества витков первичной и вторичной обмоток.
    Устройства переключения под нагрузкой РПН и методы их диагностики - Новости



    Дополнительно на стержень каждой фазы магнитопровода устанавливается регулировочная обмотка РО, состоящая из регулировочных участков. Устройство РПН позволяет последовательно включать регулировочные участки с одной из обмоток под нагрузкой, изменяя этим коэффициент трансформации.

    Устройства РПН по скорости переключения можно разделить на следующие виды:

    - быстродействующие резистивного типа (РНОА, РС, РСГ, РНТА, SAV, SDV);

    - медленно действующие реакторного типа (РНТ-13, РНТ-18, РНТ-20).

    В зависимости от вида переключающих устройств производятся следующие проверки:

    - резистивные - круговая диаграмма, осциллографирование;

    - реакторные – круговая диаграмма.

    Для снятие круговой диаграммы и осциллографирования работы контактора необходим слить масло с соответствующих отсеков РПН. Осциллографирование контактора позволяет проверить состояние основных и дугогасительных контактов, состояние токоограничивающих сопротивлений, последовательность действия и скоростные характеристики.

    Недостаток приведенных методов проверки в рамках периодического контроля трансформатора, без вывода его в ремонт, следующий:

    - необходим подслив масла с переключающего устройства;

    - вероятность увлажнения изоляционных элементов;

    - требуется вскрытие люков что может потребовать замены уплотнительных устройств;

    - для устройств РПН с совмещенным избирателем и контактором (РНТА-125, РНТА-320, РС-12, OILTAP V, SV2 и др.) вообще нет возможности добраться к соответствующим контактам без извлечения активной части и произвести процедуру проверки осциллографированием.

    Существует метод измерения динамических переходных сопротивлений в РПН – (Dynamic Resistance Measurement - test), сокращенно «DRM тест». Этот единственный метод, который позволяет проводить эффективную диагностику технического состояния РПН без вскрытия бака. Использовать DRM метод позволяет прибор фирмы ISA - ALTANOVA GROUP STS-5000.

    При измерении сопротивления постоянному току производится осциллографирование тока в момент переключения контактора без его вскрытия.

    Данный тест производиться на всех фазах, во всем диапазоне регулирования трансформатора. DRM тест позволяет проверить следующие элементы устройства РПН и их состояние:

    - основные, вспомогательные, дугогасительные контакты контактора;

    - токоограничивающие сопротивления;

    - общие скоростные характеристики;

    - отсутствие разрывов при переключении;

    Своевременная диагностика РПН -залог долгой работы силового трансформатора.



    Фотографиях:

    *Представлен результат измерения.

    *Приведён пример подключение измерительного прибора к одной из фаз контактора РС.

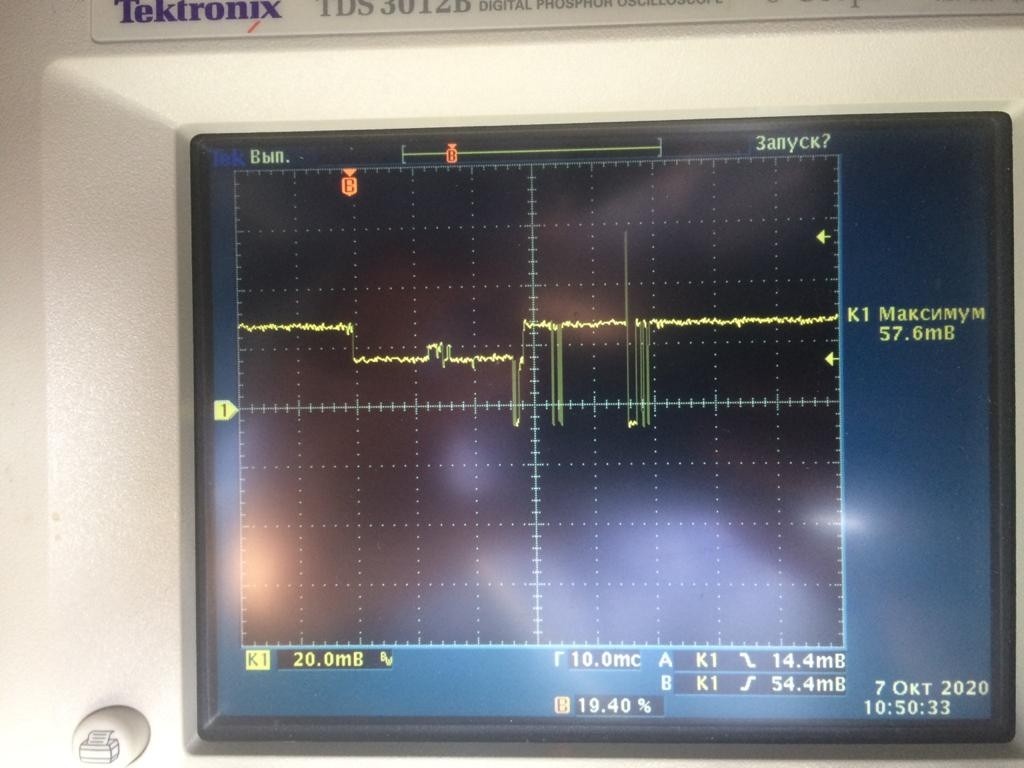

    *Изображен результат осциллографирования контактора РС.
