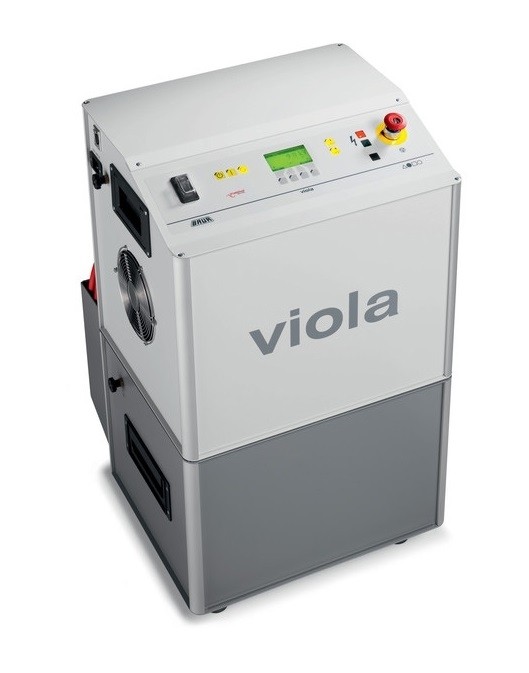

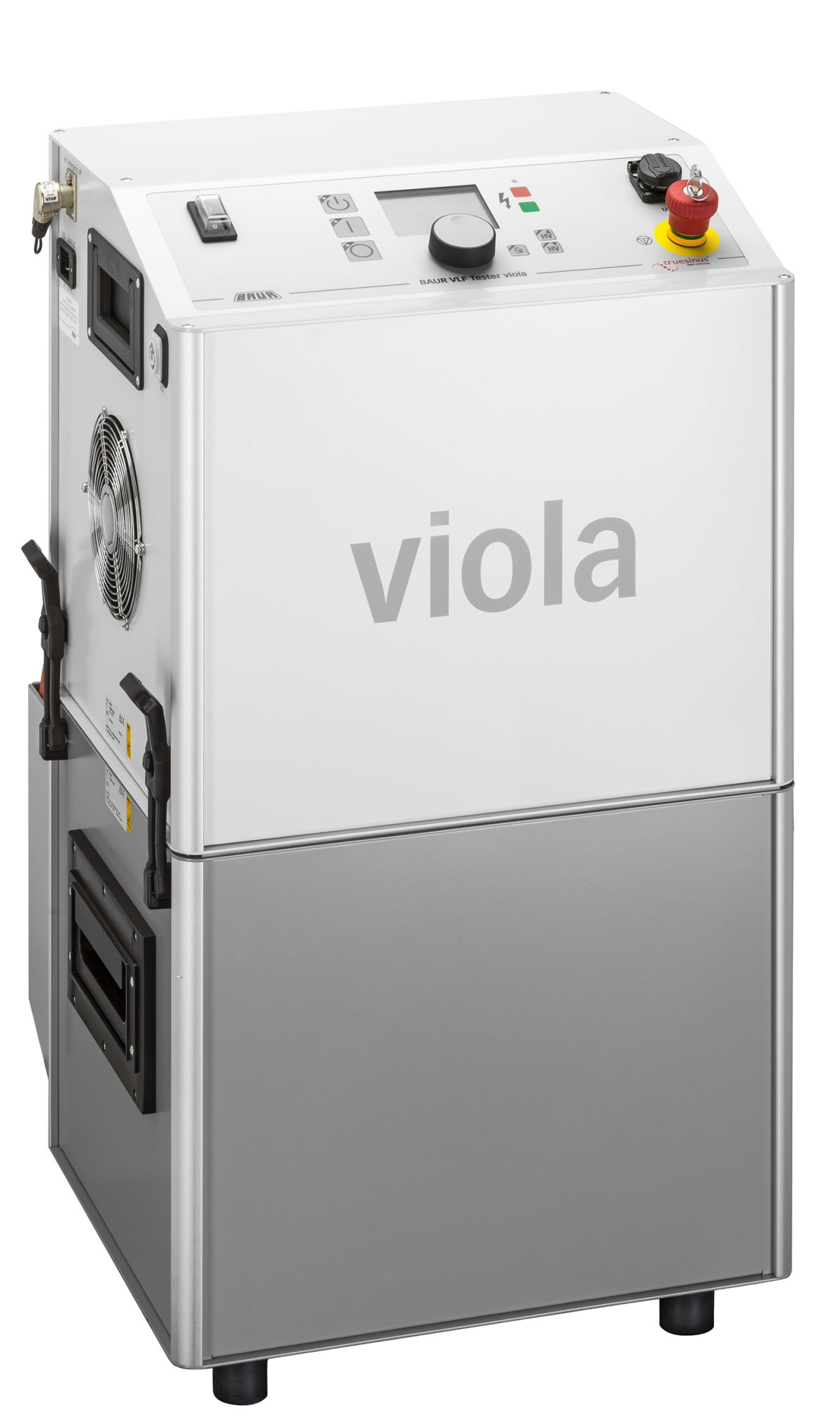

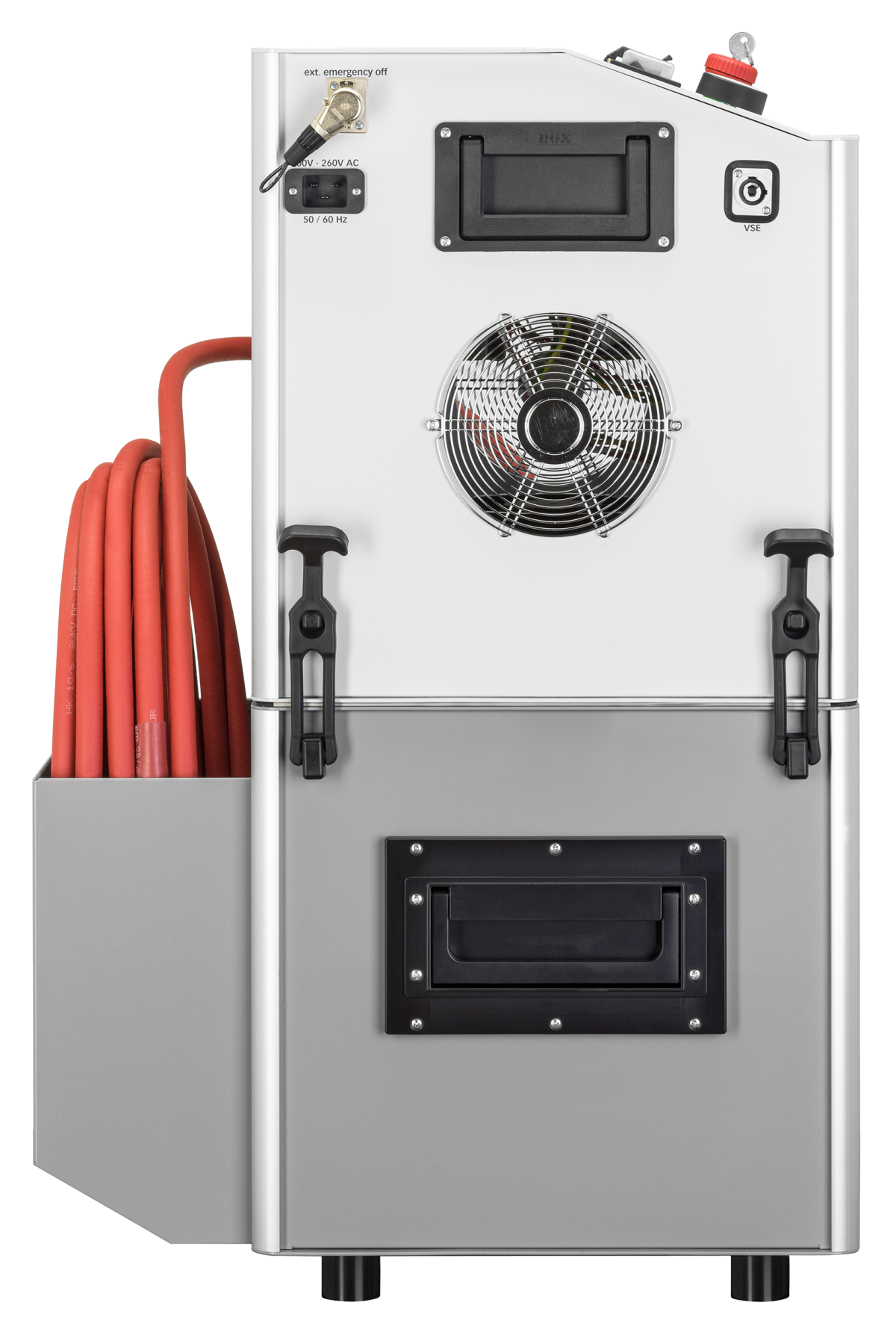

Viola высоковольтная СНЧ установка

    Высоковольтная установка для испытания кабелей 6-35 кВ с изоляцией из сшитого полиэтилена напряжением до 60 кВ на частоте 0,1 Гц.
    • Производитель:  BAUR
    • Гарантия:  1 год
    Описание

    Высоковольтная  портативная двухмодульная СНЧ установка VIOLA предназначена для:

    - испытания кабелей с изоляций из сшитого полиэтилена 6-35 кВ переменным напряжением с частотой 0,1 Гц

    - испытания кабелей с бумажно-масляной изоляции 6-10 кВ постоянным напряжением до 60 кВ

    - испытания оболочки кабелей постоянным напряжением до 10 кВ

    - поиска повреждения оболочки кабеля методом шагового напряжения совместно с гальванометром.

    Установка проста в эксплуатации: портативна (благодаря двухмодульной конструкции) и проста в подключении. Испытания можно проводить в ручном и полностью автоматическом режиме. Меню навигации на встроенном дисплее интуитивно понятно и полностью русифицировано.

    Функционал установки может быть расширен добавлением функции диагностики кабельных линий измерением тангенса угла диэлектрических потерь и измерением частичных разрядов в кабелях. Диагностика позволяет производить оценку состояния кабельных линии с определением слабых мест и участков. Также становится возможным использование режима MWT (Full Monitored Withstand Test – Комплексное контролируемое испытание), которое позволяет сократить время испытания кабеля за счет одновременного измерения тангенса угла потерь и частичных разрядов, тем самым уменьшив время стрессового воздействия на кабель повышенным напряжением.

    Функциональные особенности VIOLA:

    • Технология TrueSinus – чистая синусоида вне зависимости от нагрузки
    • Автоматические методы испытания согласно стандартам
    • Максимальная емкость изоляции до 10 мкФ
    • Полностью автоматизированная, программируемая последовательность испытаний
    • Передача и хранение данных через USB интерфейс
    • Защита от короткого замыкания
    • Удобство транспортировки (двухмодульная конструкция)
    • Diagnostic Reporter – приложение для обработки и оценки протоколов испытаний
    • Включена в Государственный реестр средств измерений РФ
    Технические характеристики

    Технические характеристики VIOLA :

    Выходное напряжение

    VLF truesinus (СНЧ –синусоидальное)

    1…44 кВдейст. (62 кВпик)

    Прямоугольное напряжение СНЧ

    1…60 кВ

    Постоянное напряжение

    ±1…60 кВ

    Разрешение

    0,1 кВ

    Точность

    1%

    Диапазон нагрузок

    1 нФ...10 мкФ

    Выходной ток

    Диапазон измерений

    0…70 мА

    Разрешение

    1 мкА

    Точность

    1 %

    Макс. нагрузка

    0,85 мкФ при 0,1 Гц,  44 кВ (дейст) / 62 кВ (пик)

    2,7 мкФ при 0,03 Гц, 44 кВ (дейст) / 62 кВ (пик)

    7,7 мкФ при 0,01 Гц, 44 кВ (дейст) / 62 кВ (пик)

    Диапазон частот

    0,01 … 0,1 Гц

    Общие параметры

    Напряжение питания

    110…240 V, 50/60 Гц

    Макс.потребляемая мощность

    1400 Вт

    Разъем для передачи данных

    USB 2.0

    Языки:

    Русский, немецкий, английский, голландский, французский, испанский,итальянский,португальский,чешский,польский,

    корейский, малайский, китайский(Китай), китайский (Тайвань)

    Класс защиты

     IP 24

    Температура окружающей среды

     -10…+50 °C

    Температура хранения

    - 20...+60 °C

    Высоковольтный блок

    505 x 503 x 405 мм

    Блок управления

    505 x 433 x 405 мм

    Общие

    505 x 854 x 405 мм

    Вес (две части)

    19 кг / 57 кг

    Основная комплектация VIOLA TD:

    • Высоковольтная испытательная СНЧ-установка  VIOLA TD
    • Высоковольтным испытательный кабель - 10 м (несъемный)
    • Штага заземления и снятия остаточного напряжения.
    • Кабель заземления
    • Шунтирующий штекер для внешнего аварийного отключения
    • G-образный зажим, 45 мм
    • Кабель питания
    • Генератор отчетов Diagnostic Reporter (на USB-флеш-накопителе)
    • Руководство по эксплуатации
    • Краткое руководство

    Дополнительная комплектация:

    • Портативная система диагностики ЧР PD-TaD 62
    • Опция измерения тангенса угла диэлектрических потерь
    • Внешнее аварийное отключение с сигнальными лампами (25 м или 50 м)
    • Дистанционное управление для генератора СНЧ с помощью ПО BAUR 4, включая ноутбук
    • Комплект для подключения VSE-устройства (для автоматической регистрации и компенсации токов утечки)
