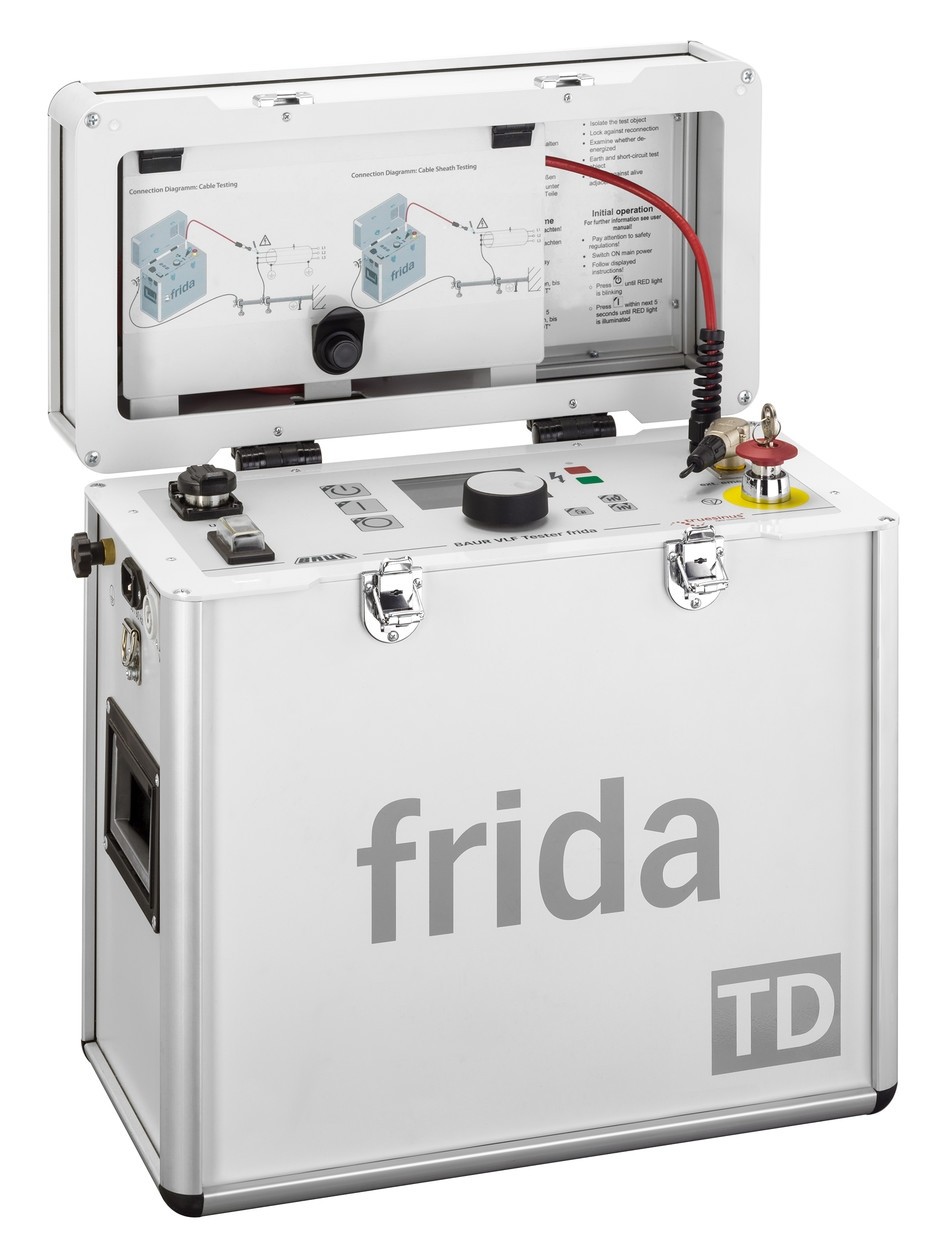

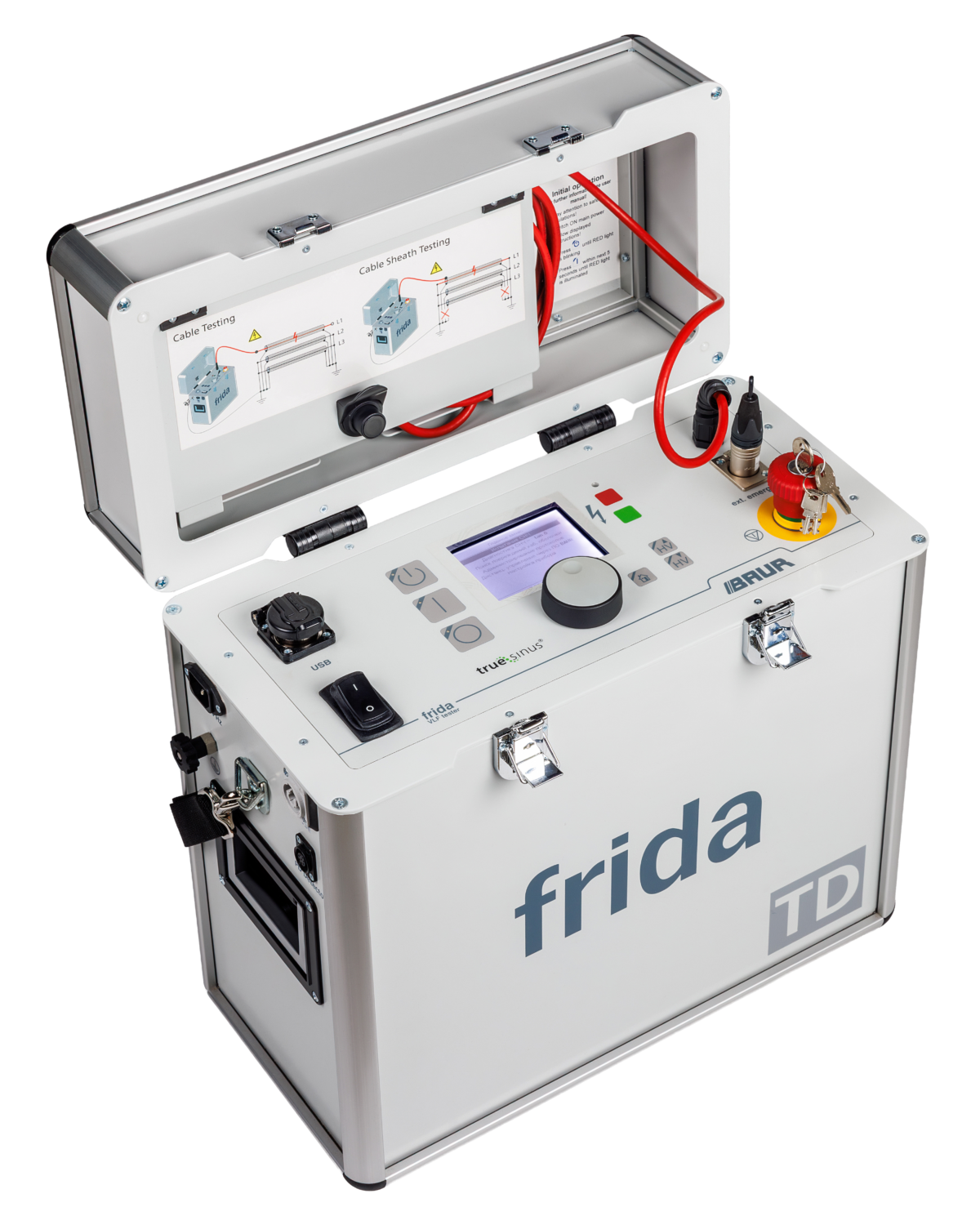

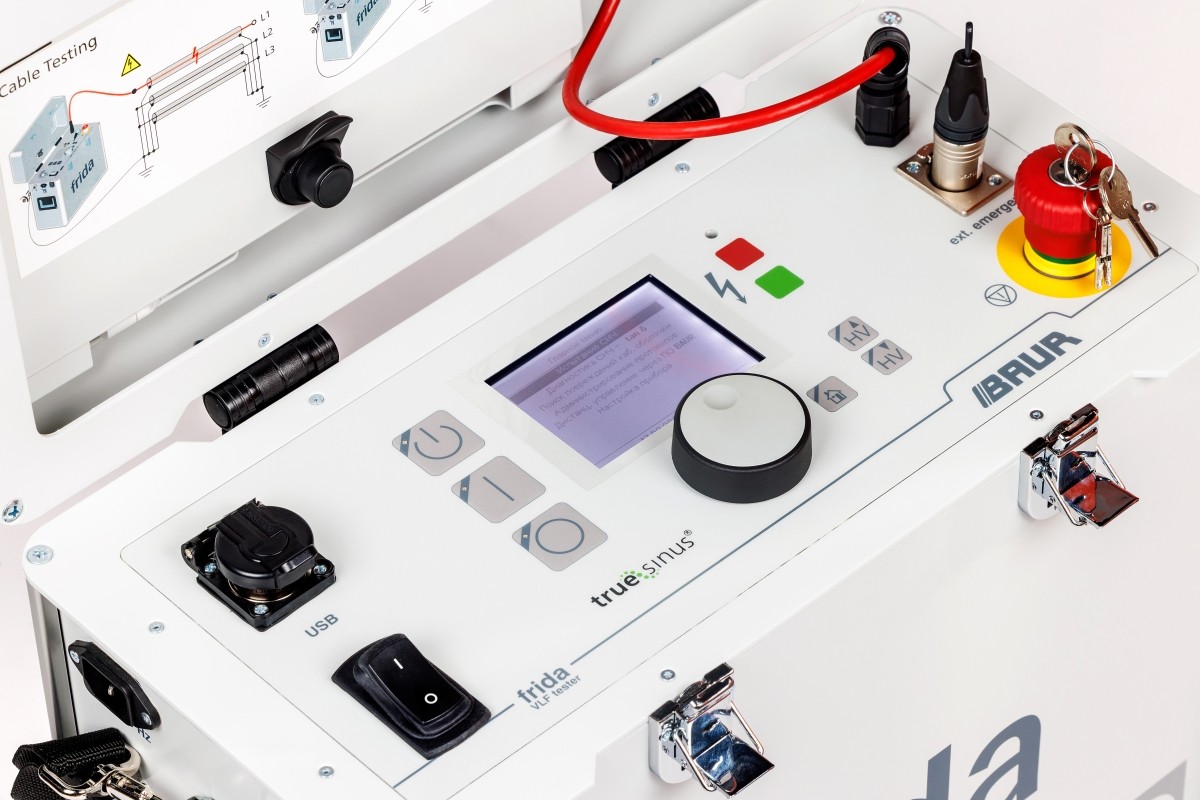

FRIDA-TD высоковольтная СНЧ установка

    Высоковольтная установка для испытания кабелей 6-10 кВ с изоляцией из сшитого полиэтилена напряжением до 34кВ на сверхнизкой частоте 0,1 Гц и диагностики методом измерения тангенса угла диэлектрических потерь.
    • Производитель:  BAUR
    • Гарантия:  1 год
    Описание

    Высоковольтная  портативная СНЧ установка FRIDA-TD предназначена для:

    - испытания кабелей с изоляций из сшитого полиэтилена 6/10 кВ переменным напряжением с частотой 0,1 Гц

    - диагностики кабелей методом измерения тангенса угла диэлектрических потерь

    - испытания кабелей с бумажно-масляной изоляции постоянным напряжением до 34 кВ

    - испытания оболочки кабелей постоянным напряжением до 10 кВ

    - поиска повреждения оболочки кабеля методом шагового напряжения совместно с гальванометром.

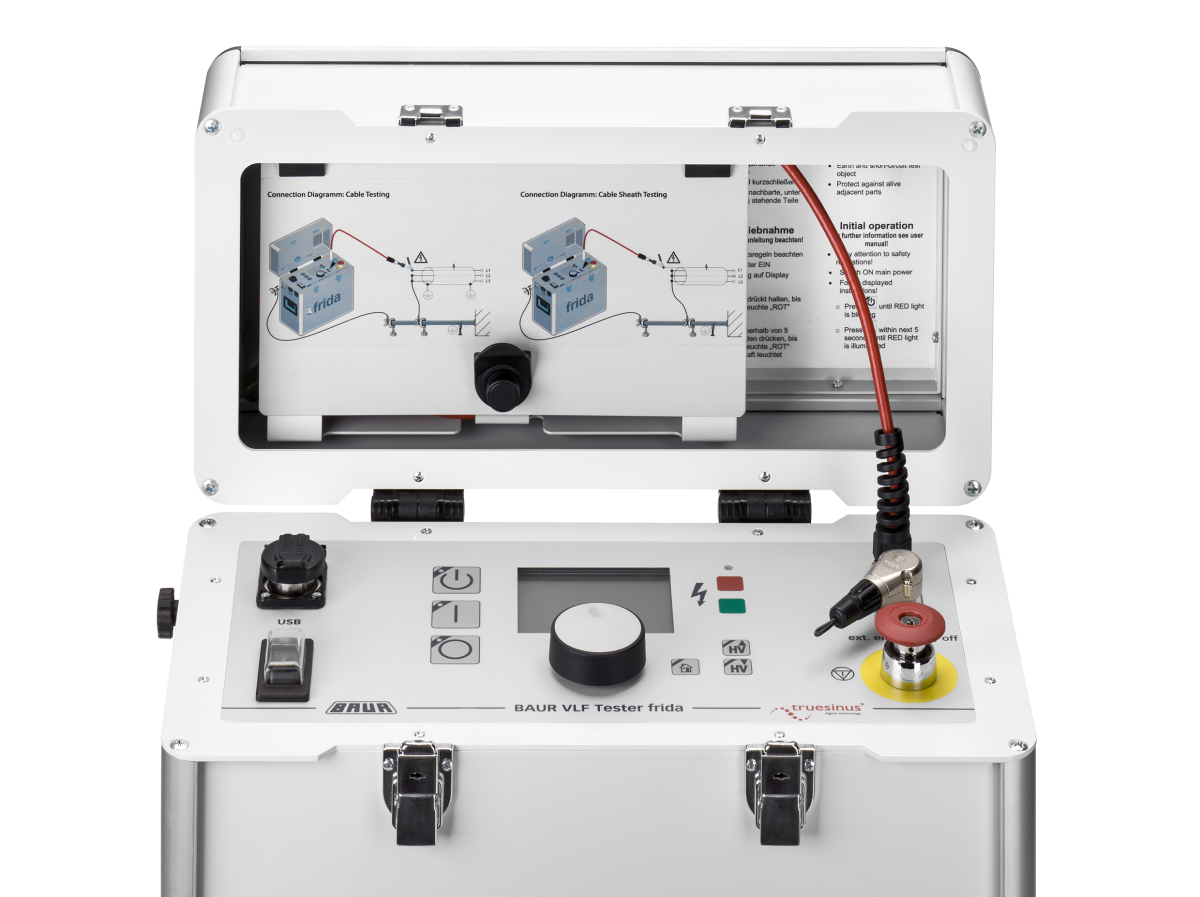

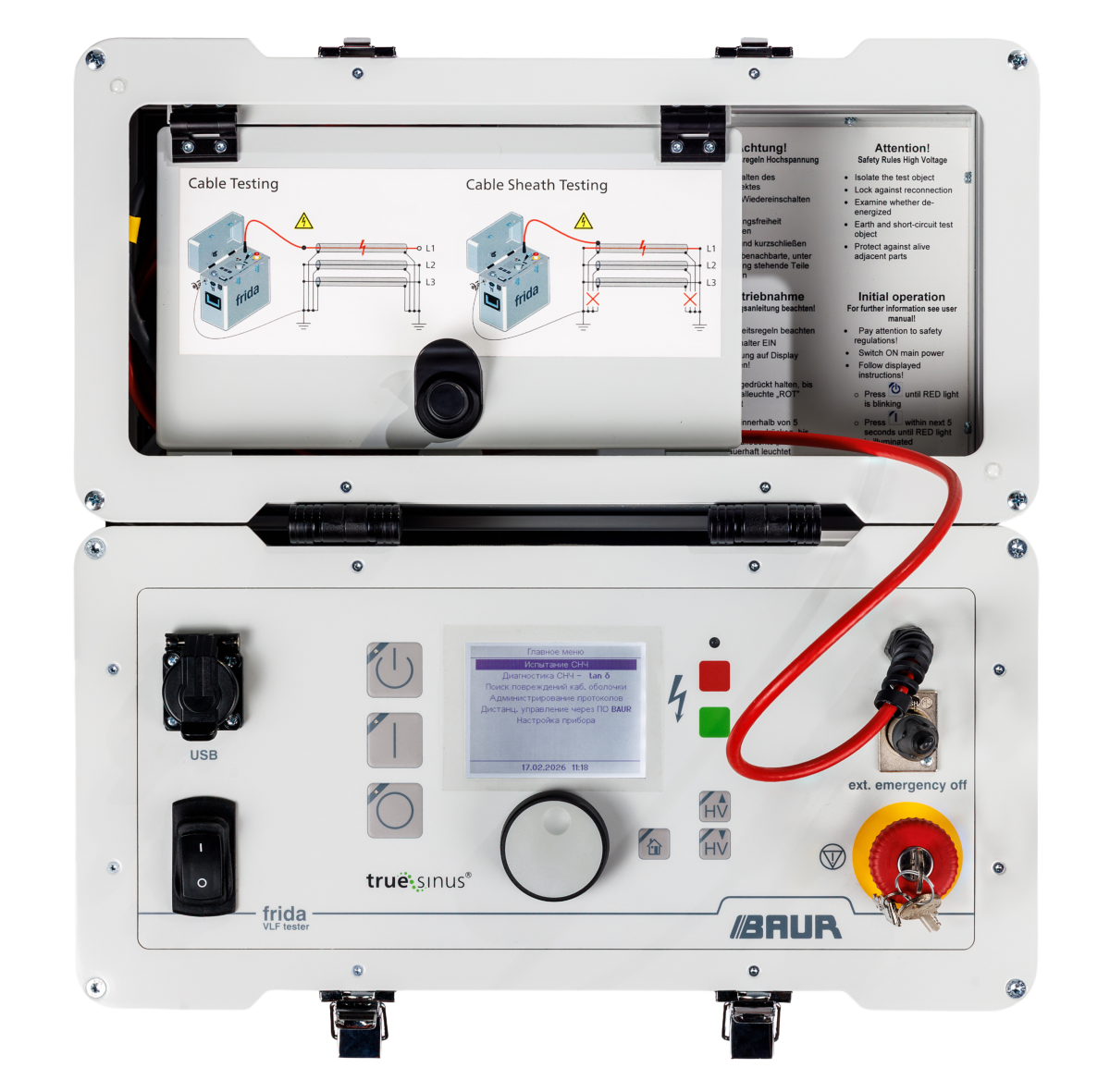

    Установка проста в эксплуатации: портативна и проста в подключении. Испытания можно проводить в ручном и полностью автоматическом режиме. Меню навигации на встроенном дисплее интуитивно понятно и полностью русифицировано.

    Диагностика методом измерения тангенса угла диэлектрических потерь кабелей позволяет быстро и надежно произвести оценку старения и ухудшения изоляции кабеля. В установку заложены методы испытания согласно последним зарубежным стандартам, позволяющим сделать данную диагностику в автоматическом режиме с выдачей понятного и полного протокола испытаний.

    Установка может быть использована как источник высокого напряжения при измерении частичных разрядов в кабеле. Также становится возможным использование режима MWT (Full Monitored Withstand Test – Комплексное контролируемое испытание), которое позволяет сократить время испытания кабеля за счет одновременного измерения тангенса угла потерь и/или частичных разрядов, тем самым уменьшив время стрессового воздействия на кабель повышенным напряжением.

    Функциональные особенности FRIDA-TD:

    • Технология TrueSinus – чистая синусоида вне зависимости от нагрузки
    • Автоматические методы диагностики согласно стандартам

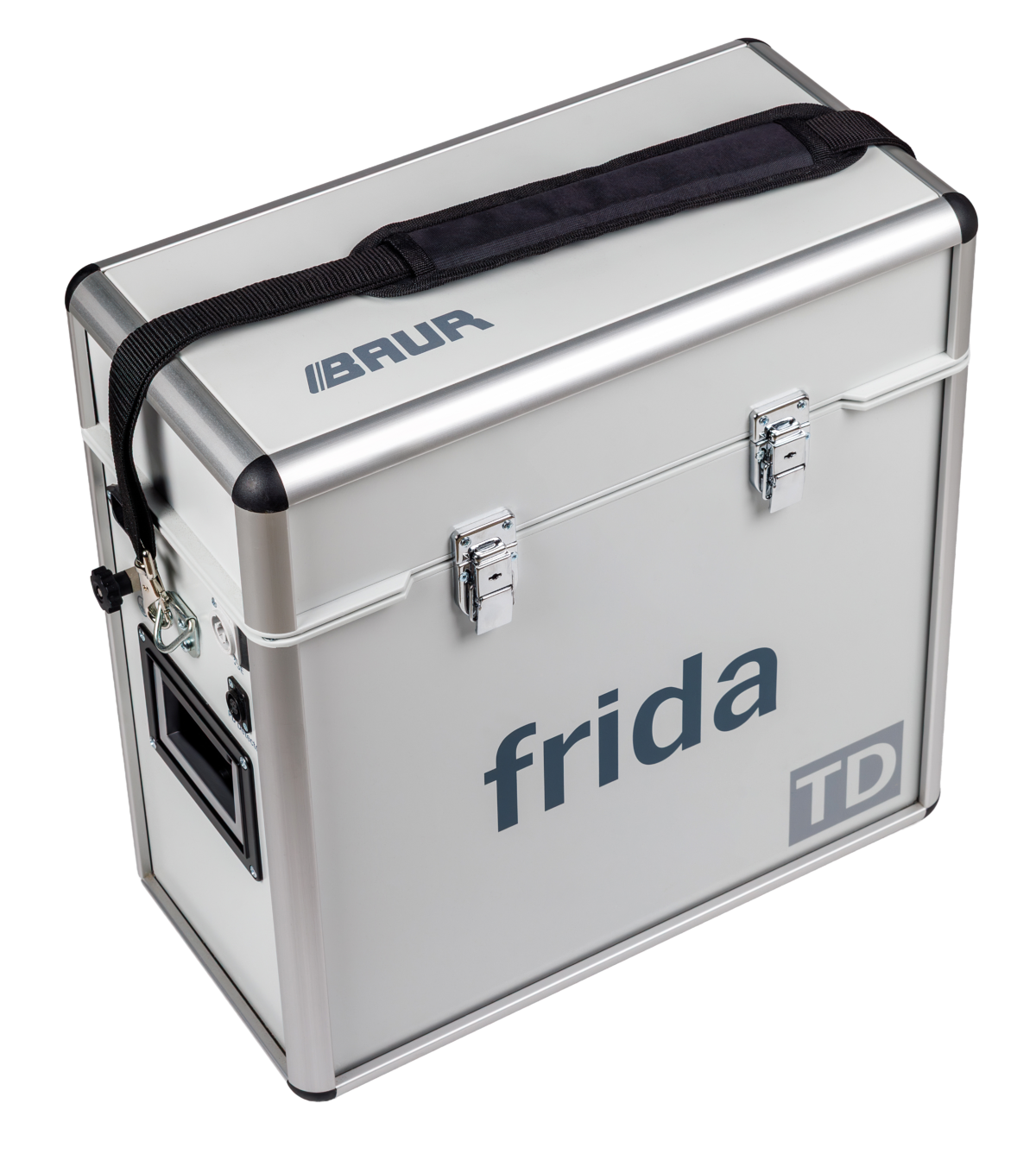

    • Компактная, легкая, вес - 19 кг
    • Максимальная емкость изоляции до 10 мкФ
    • Полностью автоматизированная, программируемая последовательность испытаний
    • Передача и хранение данных через USB интерфейс
    • Защита от короткого замыкания
    • Diagnostic Reporter – приложение для обработки и оценки протоколов испытаний
    • Включена в Государственный реестр средств измерений РФ
    Технические характеристики

    Технические характеристики  FRIDA-TD:

    Выходное напряжение



    VLF truesinus (СНЧ –синусоидальное)

    1…24 кВдейст. (34 кВпик)

    Прямоугольное напряжение СНЧ

     1…34 кВ

    Постоянное напряжение

    ±34 кВ

    Разрешение

    0,1 кВ

    Точность

    1%

    Диапазон нагрузок

    10 нФ...8 мкФ

    Выходной ток



    Диапазон измерений

     0…14 мА

    Разрешение

    1 мкА

    Точность

     1 %

    Макс. нагрузка

    0,5 мкФ при 0,1 Гц,  24 кВ дейст

     0,5 мкФ при 0,1 Гц, 24 кВ дейст

     8,0 мкФ при 0,01 Гц, 18 кВдейст

    Диапазон частот

     0,01 … 0,1 Гц

    Измерение тангенса угла диэлектрических потерь

    СНЧ truesinus®

     1 – 26,1 кВ (действ)

    Диапазон нагрузок

    10 нФ – 8 мкФ

    Разрешение

    1 x 10-6

    Точность

    1 x 10-4

    Диапазон измерений

    1 x 10-4 – 21 000 x 10-3

    Частота измерения тангенса дельта

    0,1 Гц
    Автоматическая регистрация и компенсация токов утечки

    с помощью устройства VSE-Box (опция)

    Общие параметры

    Напряжение питания

    110…240 V, 50/60 Гц

    Разъем для передачи данных

     USB 2.0

    Макс.потребляемая мощность

    300 Вт

    Языки:

    немецкий, английский, голландский, французский, испанский,итальянский,португальский,чешский,

    польский, русский, корейский, малайский, китайский(Китай), китайский (Тайвань)

    Класс защиты

     IP 54 (в закрытом состоянии)

    Температура окружающей среды

    -10…+50 °C

    Температура хранения

    -20...+60 °C

    Размеры (Ш x В x Г)

    438 x 456 x 220 мм

    Вес

    19,5 кг

    Основная комплектация FRIDA-TD:

    • Высоковольтная испытательная СНЧ-установка  FRIDA-TD

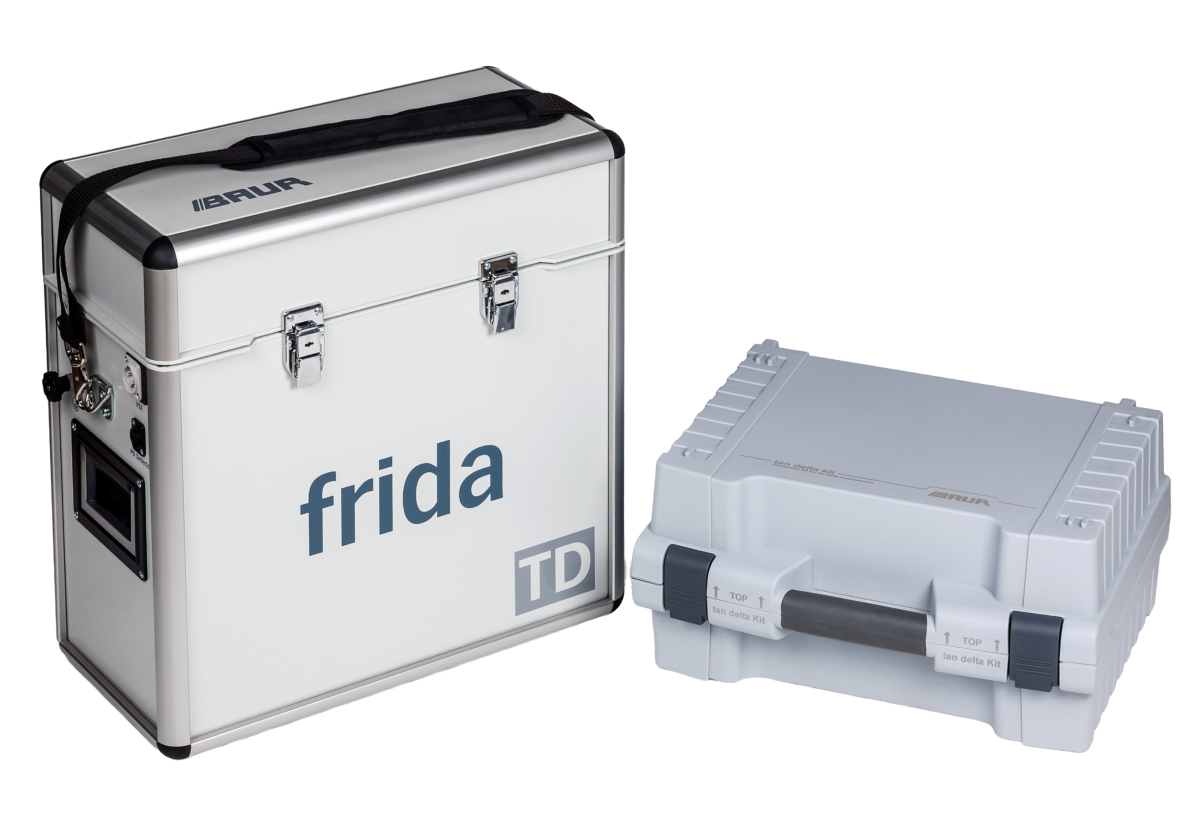

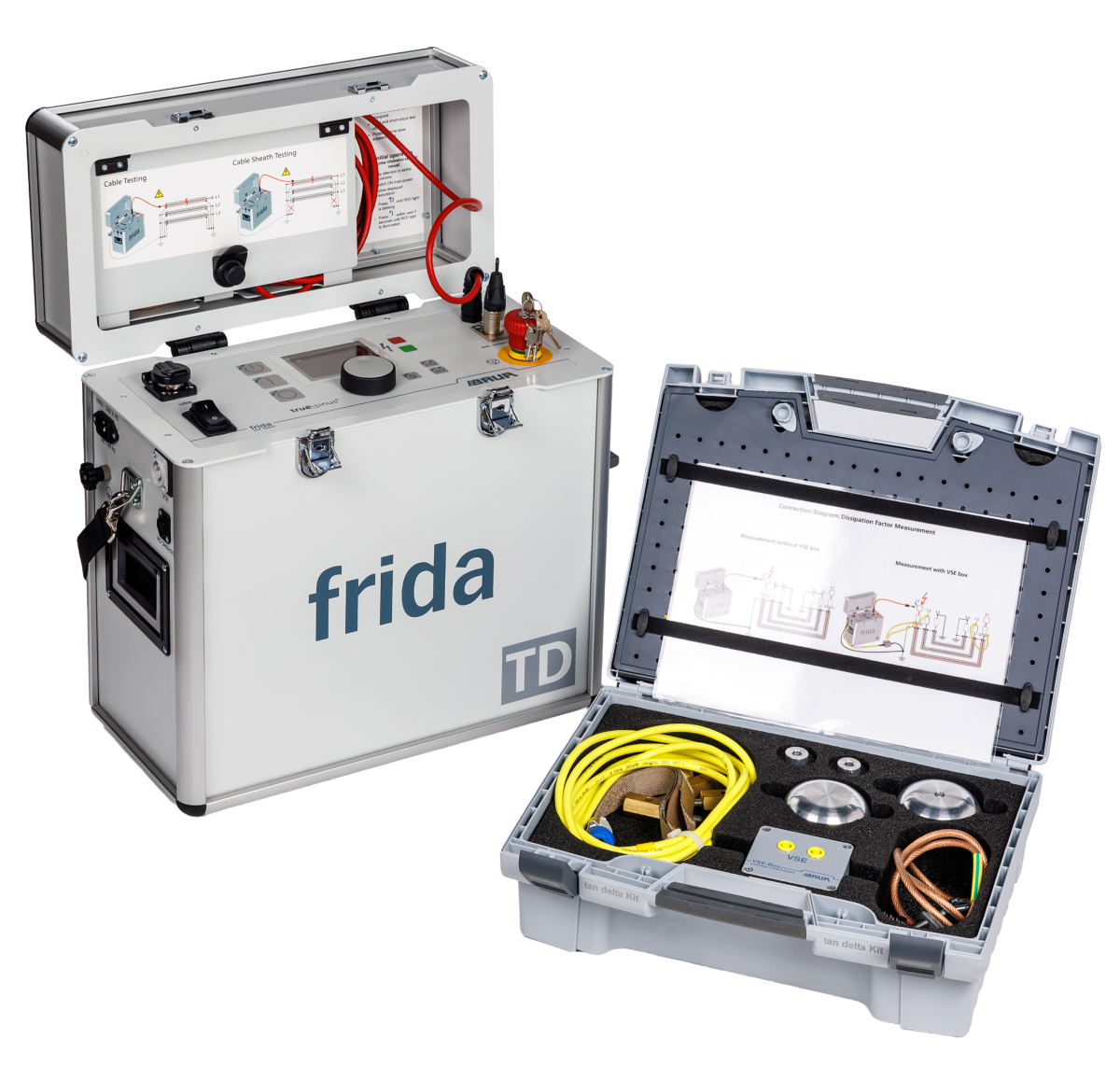

    • Комплект BAUR для измерения тангенса угла диэлектрических потерь
    • Высоковольтным испытательный кабель  - 5 м (не съемный)

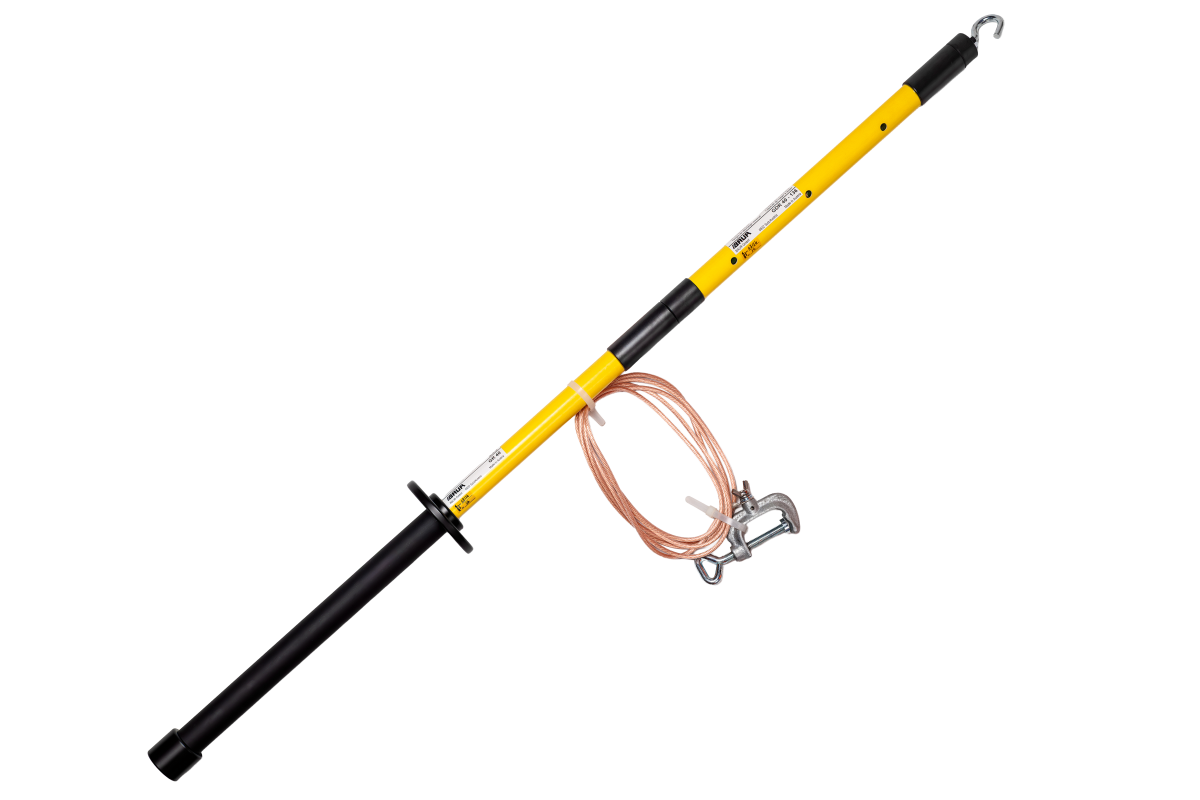

    • Штага заземления и снятия остаточного напряжения.
    • Кабель заземления
    • Шунтирующий штекер для внешнего аварийного отключения
    • Кабель питания
    • Генератор отчетов Diagnostic Reporter (на USB-флеш-накопителе)
    • Руководство по эксплуатации
    • Краткое руководство

    Дополнительная комплектация:

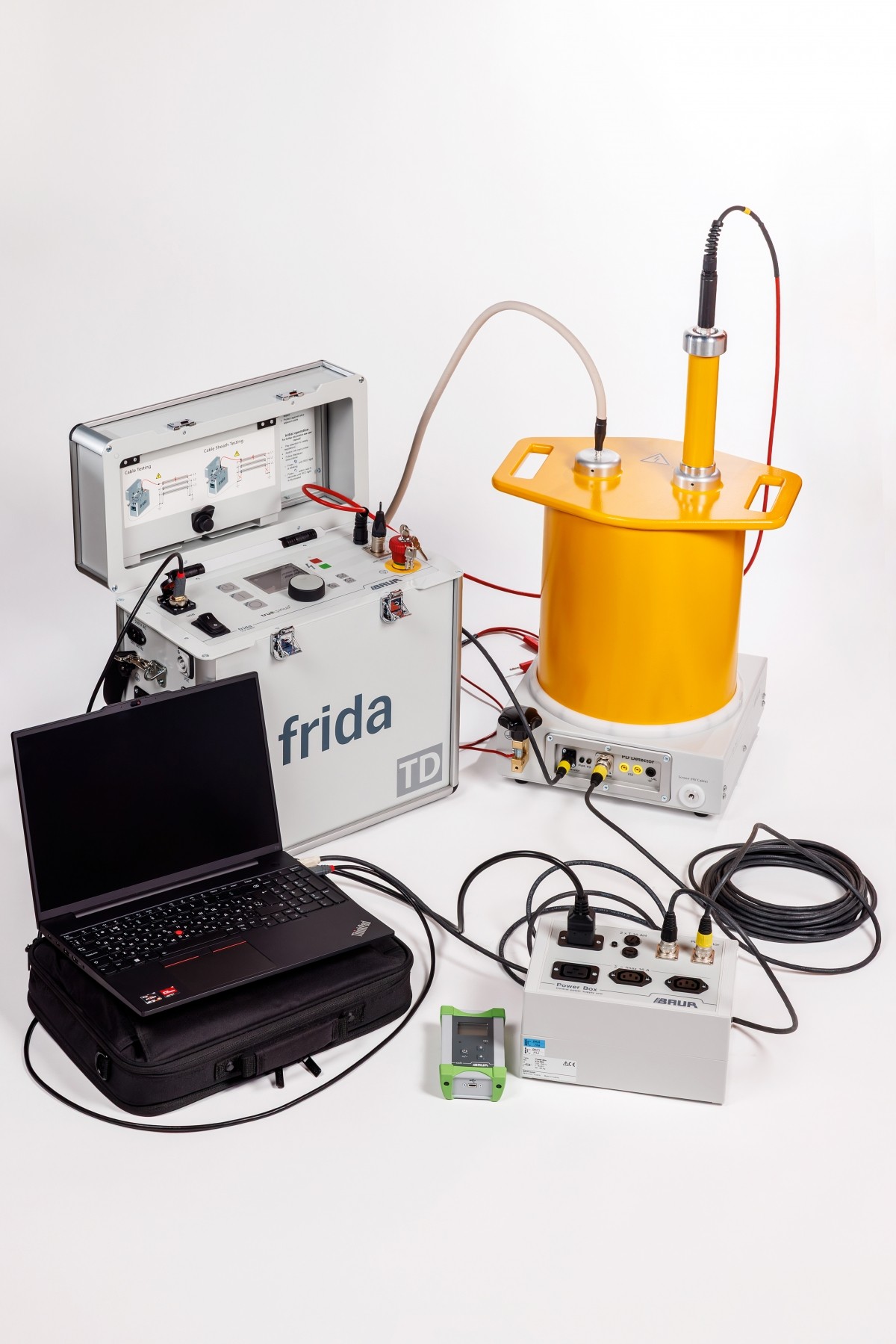

    • Портативная система диагностики ЧР PD-TaD 62
    • Внешнее аварийное отключение с сигнальными лампами (25 м или 50 м)
    • Дистанционное управление для генератора СНЧ с помощью ПО BAUR 4, включая ноутбук
    • Комплект для подключения VSE-устройства (для автоматической регистрации и компенсации токов утечки)
