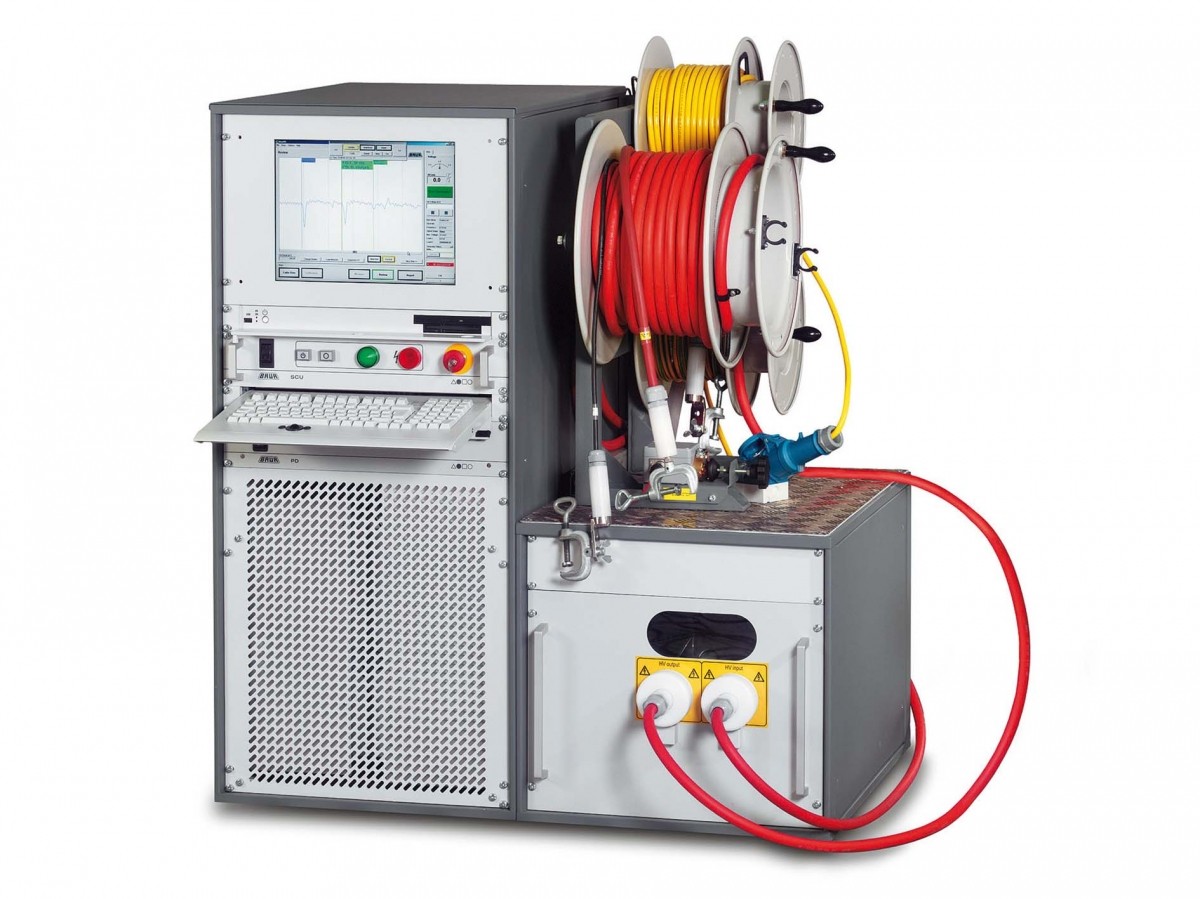

Универсальная система для испытаний и диагностики СНЧ BAUR предназначена для испытаний кабелей и кабельной оболочки. Модульная конструкция позволяет сконфигурировать систему в точном соответствии со всеми Вашими потребностями и в любой момент дооснастить ее требуемыми опциями, таким как системы диагностики ЧР и измерения коэффициента диэлектрических потерь.
Позволяет применять 3 формы испытательного напряжения: синусоидальное напряжение СНЧ truesinus®, прямоугольное напряжение СНЧ и постоянное напряжение.
Мощный высоковольтный генератор отвечает самым высоким требованиям касательно безопасности, прочности и удобства в эксплуатации. В удобное для пользователя ПО можно ввести все важные данные кабеля. Результаты каждого испытания и каждого измерения сохраняются вместе с этими данными, благодаря чему создается обширный банк данных кабелей, позволяющий оценивать изменение эксплуатационных характеристик на основании предыдущих измерений.
Преимущества:
СНЧ truesinus® — единственная форма напряжения, которая позволяет провести надежные испытания повышенным напряжением, а также точно определить коэффициент диэлектрических потерь и выполнить измерения частичных разрядов. В отличии от других форм напряжения СНЧ truesinus® не зависит от нагрузки, выдаёт симметричную форму волны и позволяет получать сравнимые результаты испытаний. Это является важной предпосылкой для обеспечения высокой точности, а также воспроизводимости и сопоставимости результатов измерений.
| Параметр | PHG 70 | PHG 80 |
|
Выходное напряжение |
||
|
СНЧ truesinus® |
0–38 кВдейств. |
0–57 кВдейств. |
|
Прямоугольное напряжение СНЧ |
0–57 кВ |
0–80 кВ |
|
Диапазон частот |
0,01–1 Гц |
|
|
Постоянное напряжение |
от 0 до ±70 кВ |
от 0 до ±80 кВ |
|
Макс. емкостная нагрузка |
до 20 мкФ 3 мкФ при 0,1 Гц (38 кВдейств.) 5 мкФ при 0,1 Гц (38 кВ прямоуг.) 4 мкФ при 0,1 Гц (30 кВдейств.) |
до 20 мкФ 1,2 мкФ при 0,1 Гц (57 кВдейств.) 3 мкФ при 0,1 Гц (38 кВдейств.) 5 мкФ при 0,1 Гц (38 кВ прямоуг.) 4 мкФ при 0,1 Гц (30 кВдейств) |
|
Разрешение |
0,1 кВ |
|
|
Точность |
1% |
|
|
Выходной ток |
||
|
Диапазон измерений |
10 мА при 70 кВ пост. тока 60 мА при 50 кВ пост. тока 90 мА при 20 кВ пост. тока |
1,8 мА при 80 кВ пост. тока 60 мА при 50 кВ пост. тока 90 мА при 20 кВ пост. тока |
|
Макс. ток прожига |
120 мА |
|
|
Разрешение |
10 мкА |
|
|
Точность |
1% |
|
|
Общие параметры |
||
|
Дисплей |
TFT-монитор |
|
|
Питание |
200–260 В, 50/60 Гц |
|
|
Опция питания |
100–140 В, 50/60 Гц с автотрансформатором |
|
|
Макс. потребляемая мощность |
3 500 ВА |
|
|
Температура окружающей среды |
от -20 до +55 °C |
|
|
Температура хранения |
от -30 до +70 °C |
|
|
Относительная влажность воздуха |
> 90%, без конденсации влаги |
|
|
Габариты (Ш x В x Г) |
прибл. 483 x 623 x 775 мм |
|
|
Масса (Генератор / Общая) |
Высоковольтный генератор: прибл. 160 кг Общая: от 250 кг |
|
Комплектация:
Объем поставки зависит от коммерческого предложения.
