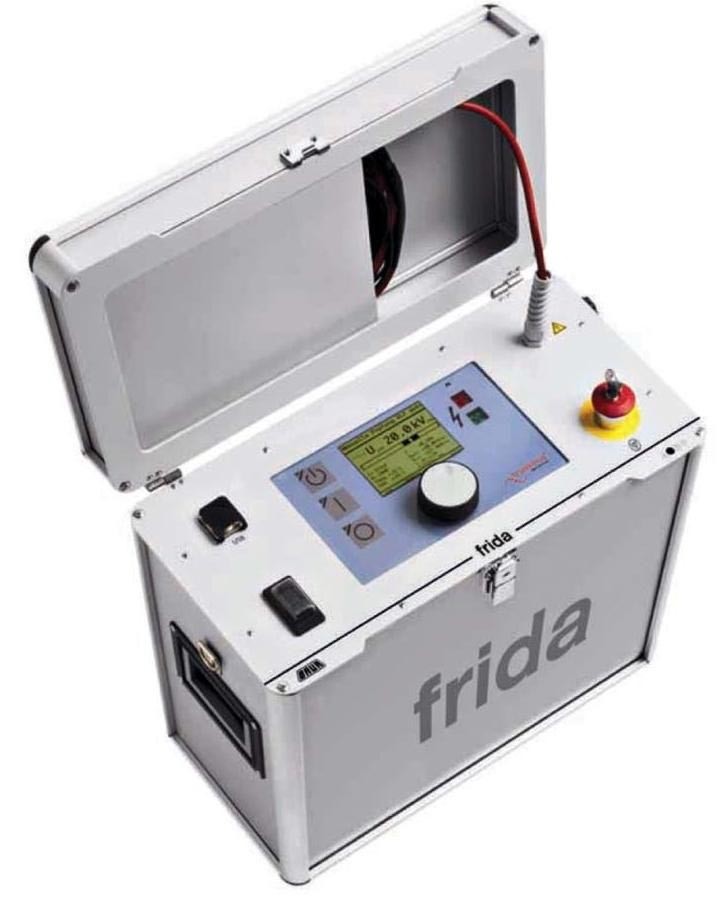

FRIDA высоковольтная СНЧ установка

    Высоковольтная установка для испытаний кабелей 6-10 кВ с изоляцией из сшитого полиэтилена напряжением до 34кВ на сверхнизкой частоте 0,1 Гц.
    • Производитель:  BAUR
    • Гарантия:  1 год
    Описание

    Высоковольтная  портативная СНЧ установка FRIDA предназначена для:

    - испытания кабелей с изоляций из сшитого полиэтилена 6/10 кВ переменным напряжением с частотой 0,1 Гц

    - испытания кабелей с бумажно-масляной изоляции постоянным напряжением до 34 кВ

    - испытания оболочки кабелей постоянным напряжением до 10 кВ

    - поиска повреждения оболочки кабеля методом шагового напряжения совместно с гальванометром.

    Установка проста в эксплуатации: портативна и проста в подключении. Испытания можно проводить в ручном и полностью автоматическом режиме. Меню навигации на встроенном дисплее интуитивно понятно и полностью русифицировано.

    Функционал установки может быть расширен добавлением функции диагностики кабельных линий измерением тангенса угла диэлектрических потерь и измерением частичных разрядов в кабелях. Диагностика позволяет производить оценку состояния кабельных линии с определением слабых мест и участков. Также становится возможным использование режима MWT (Full Monitored Withstand Test – Комплексное контролируемое испытание), которое позволяет сократить время испытания кабеля за счет одновременного измерения тангенса угла потерь и частичных разрядов, тем самым уменьшив время стрессового воздействия на кабель повышенным напряжением.

    Функциональные особенности FRIDA:

    • Технология TrueSinus – чистая синусоида вне зависимости от нагрузки
    • Компактная, легкая, вес - 19 кг
    • Максимальная емкость изоляции до 10 мкФ
    • Полностью автоматизированная, программируемая последовательность испытаний
    • Передача и хранение данных через USB интерфейс
    • Защита от короткого замыкания
    • Diagnostic Reporter – приложение для обработки и оценки протоколов испытаний
    • Включена в Государственный реестр средств измерений РФ
    Технические характеристики

    Технические характеристики  FRIDA :

    Выходное напряжение

    VLF truesinus (СНЧ –синусоидальное)

    1…24 кВдейст. (34 кВпик)

    Прямоугольное напряжение СНЧ

    1…34 кВ

    Постоянное напряжение

    ±34 кВ

    Разрешение

    0,1 кВ

    Точность

    1%

    Диапазон нагрузок

    10 нФ...8 мкФ

    Выходной ток

    Диапазон измерений

    0…14 мА

    Разрешение

    1 мкА

    Точность

    1 %

    Макс. нагрузка

    0,5 мкФ при 0,1 Гц,  24 кВ дейст

    0,5 мкФ при 0,1 Гц, 24 кВ дейст

    8,0 мкФ при 0,01 Гц, 18 кВдейст

    Диапазон частот

     0,01 … 0,1 Гц

    Общие параметры

    Входное напряжение

    110…240 V, 50/60 Гц

    Разъем для передачи данных

    USB 2.0

    Макс.потребляемая мощность

    300 Вт

    Языки:

    Русский, немецкий, английский, голландский, французский, испанский,итальянский,португальский,чешский, польский, корейский, малайский, китайский(Китай), китайский (Тайвань)

    Класс защиты

    IP 54 (в закрытом состоянии)

    Температура окружающей среды

    -10…+50 °C

    Температура хранения

    -20...+60 °C

    Размеры (Ш x В x Г)

    438 x 412 x 220 мм

    Вес

    19,5 кг

    Основная комплектация FRIDA TD:

    • Высоковольтная испытательная СНЧ-установка  FRIDA
    • Высоковольтным испытательный кабель  - 5 м (не съемный)
    • Штанга заземления и снятия остаточного напряжения.
    • Кабель заземления
    • Шунтирующий штекер для внешнего аварийного отключения
    • Кабель питания
    • Генератор отчетов Diagnostic Reporter (на USB-флеш-накопителе)
    • Руководство по эксплуатации
    • Краткое руководство

    Дополнительная комплектация:

    • Портативная система диагностики ЧР PD-TaD 62
    • Опция измерения тангенса угла диэлектрических потерь
    • Внешнее аварийное отключение с сигнальными лампами (25 м или 50 м)
    • Дистанционное управление для генератора СНЧ с помощью ПО BAUR 4, включая ноутбук
