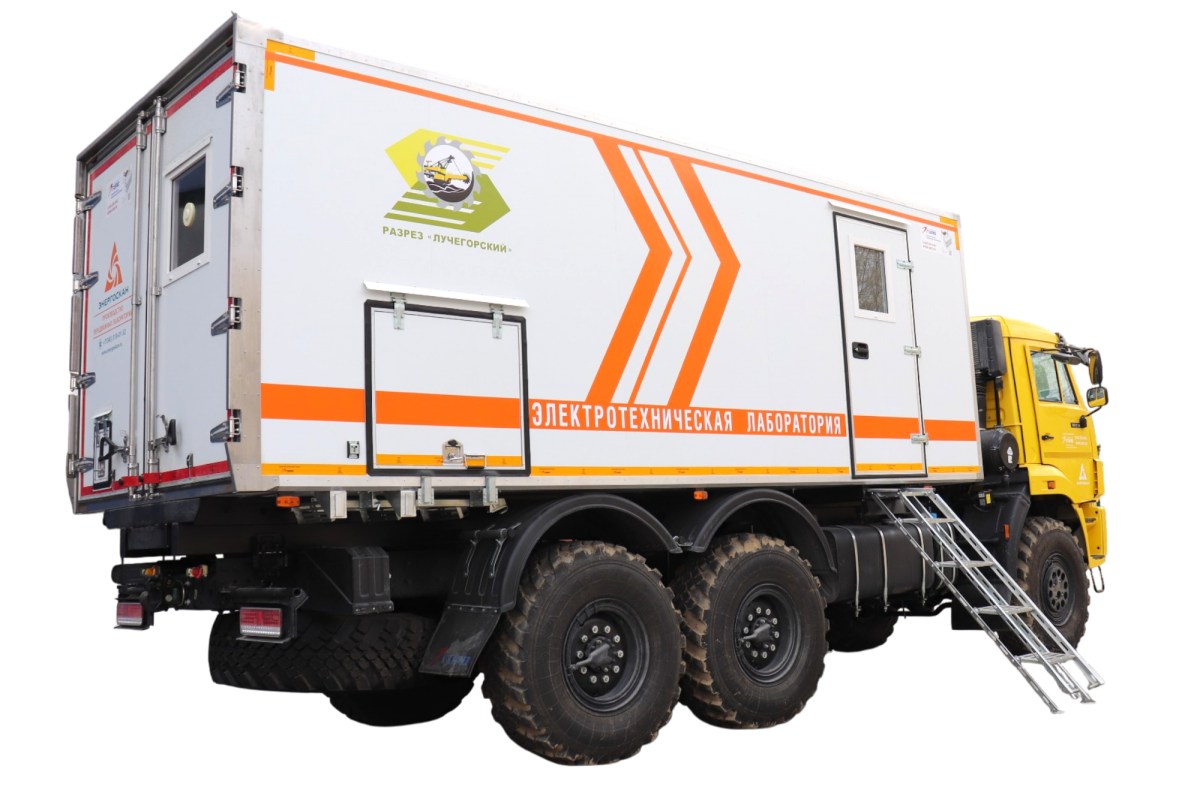

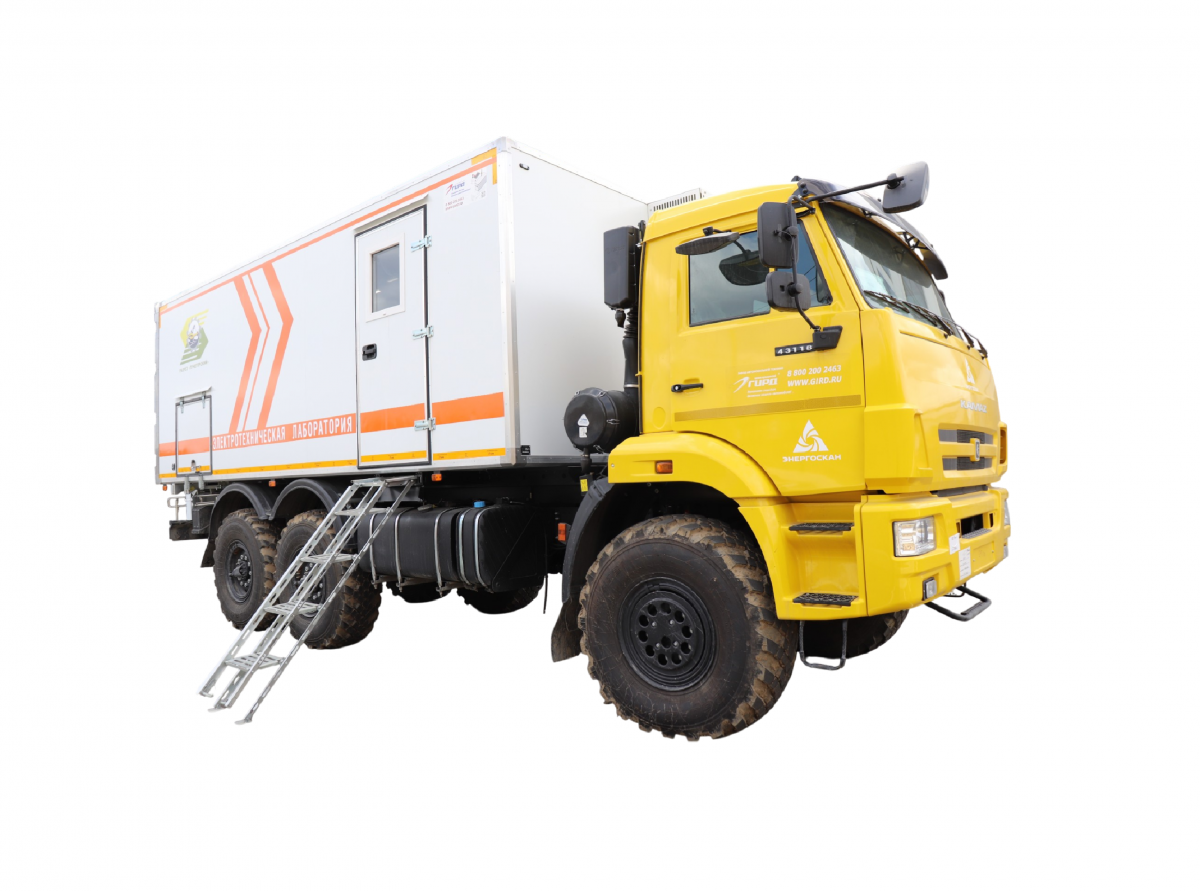

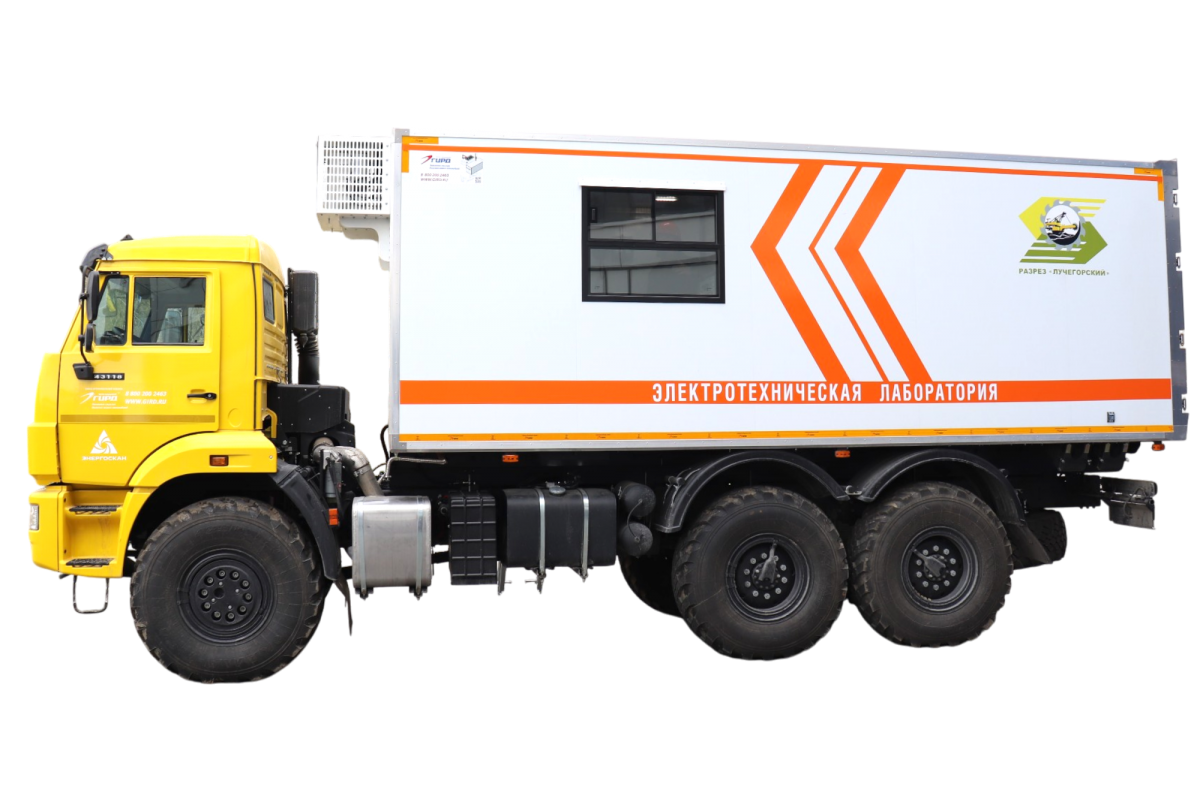

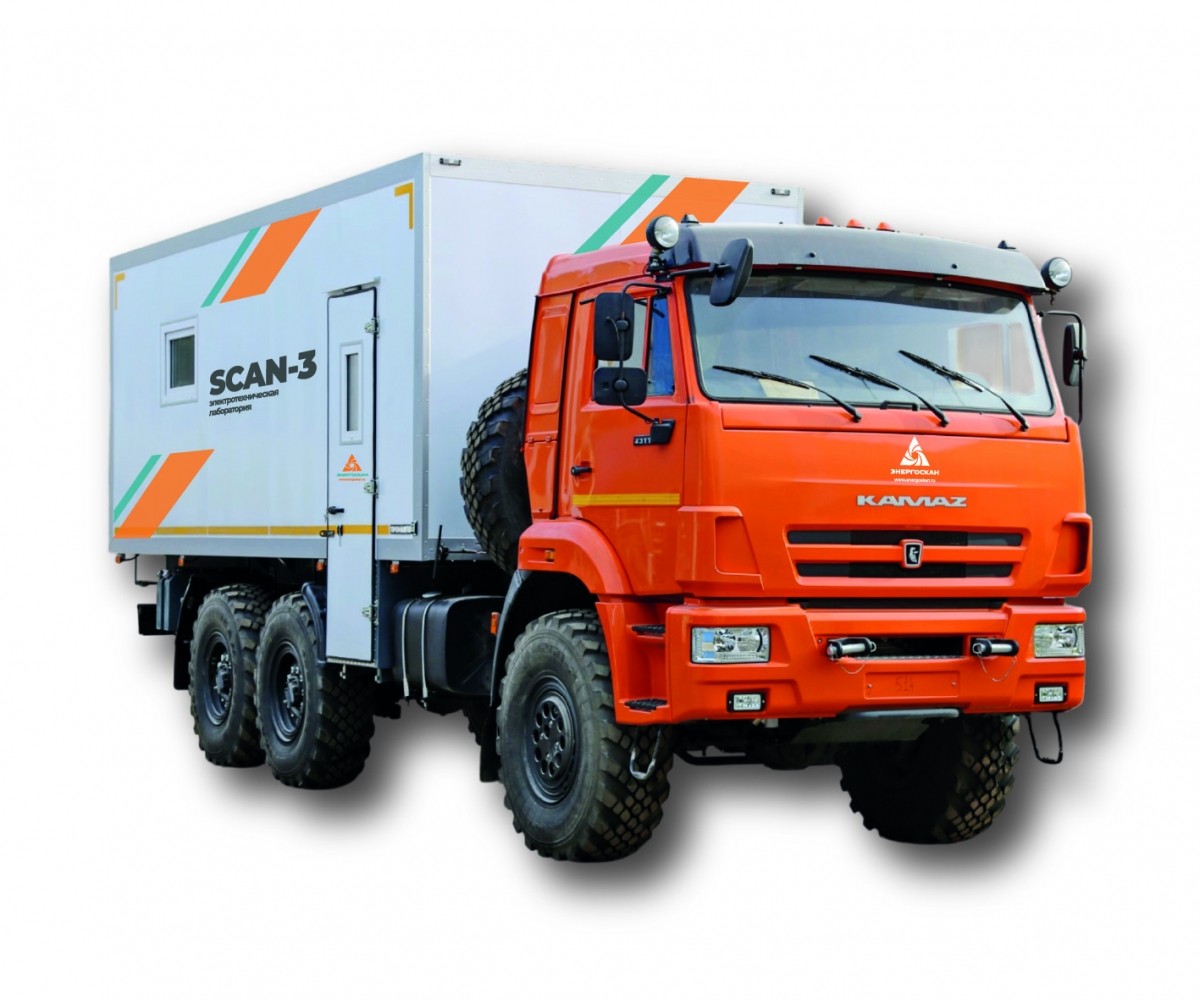

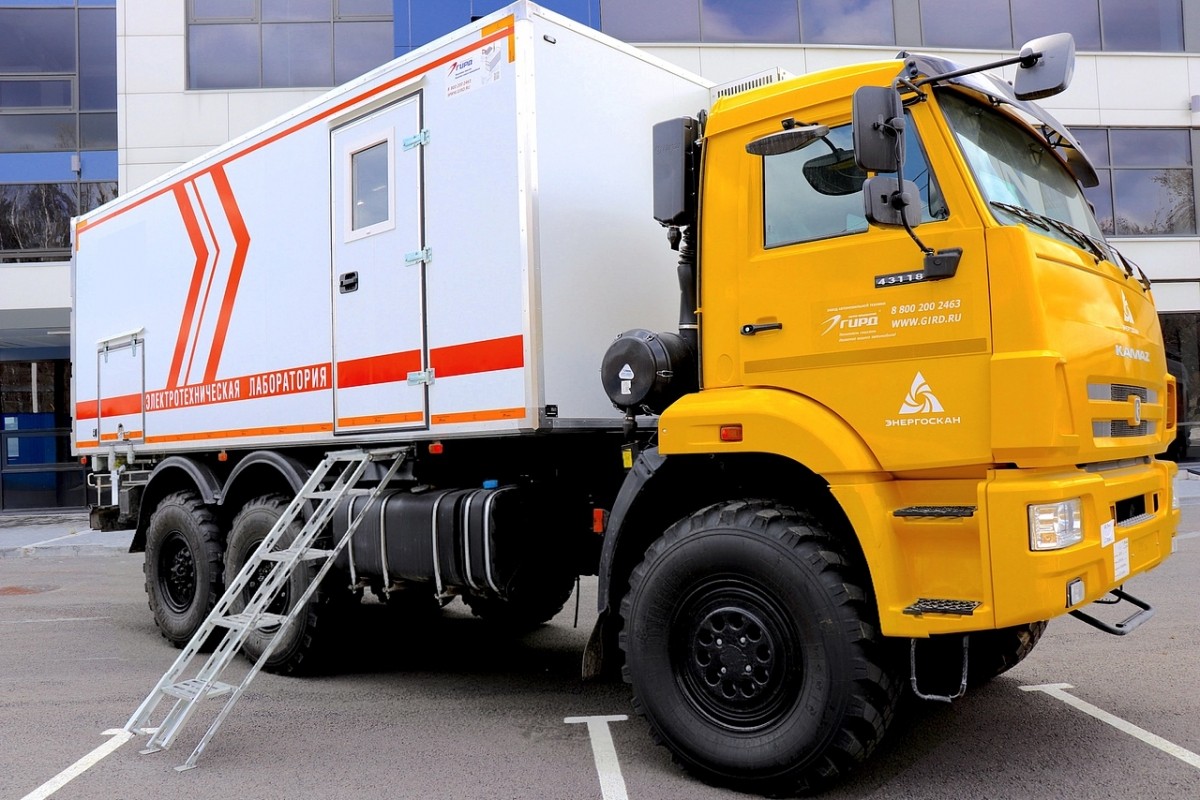

СКАН-3 Комбинированная электротехническая лаборатория на базе КАМАЗ

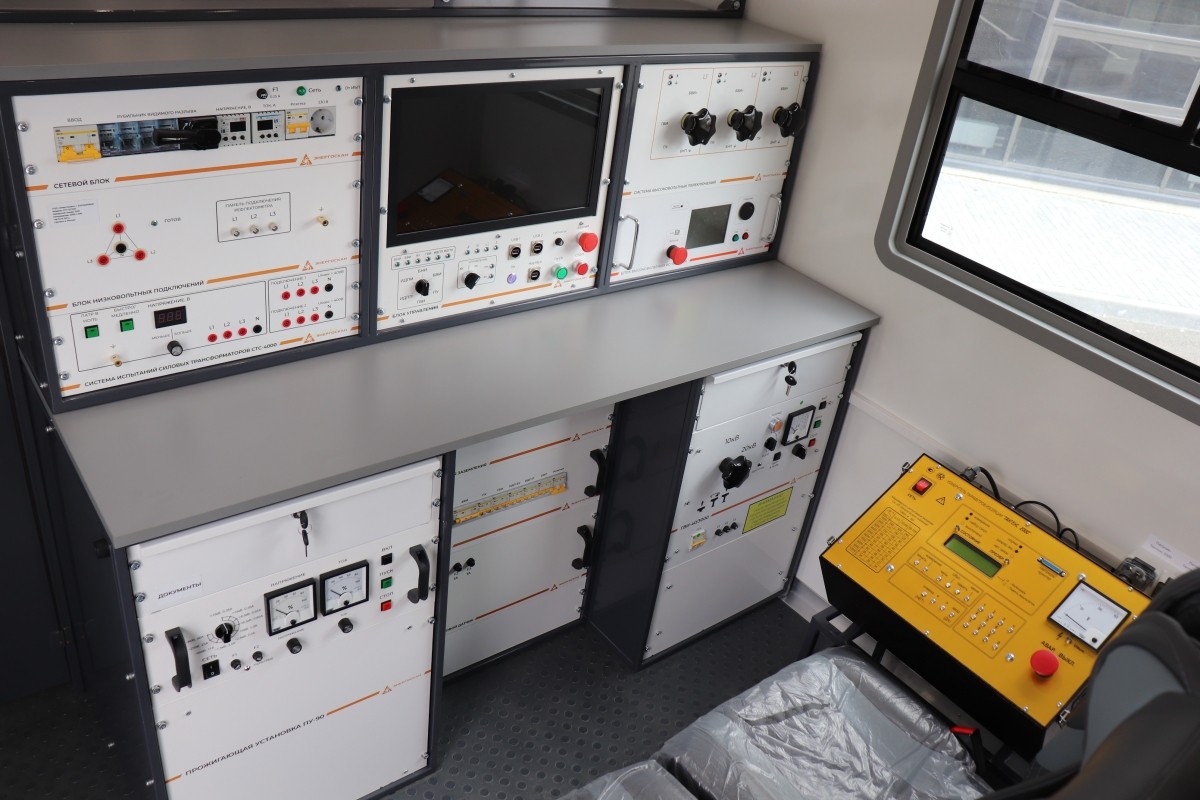

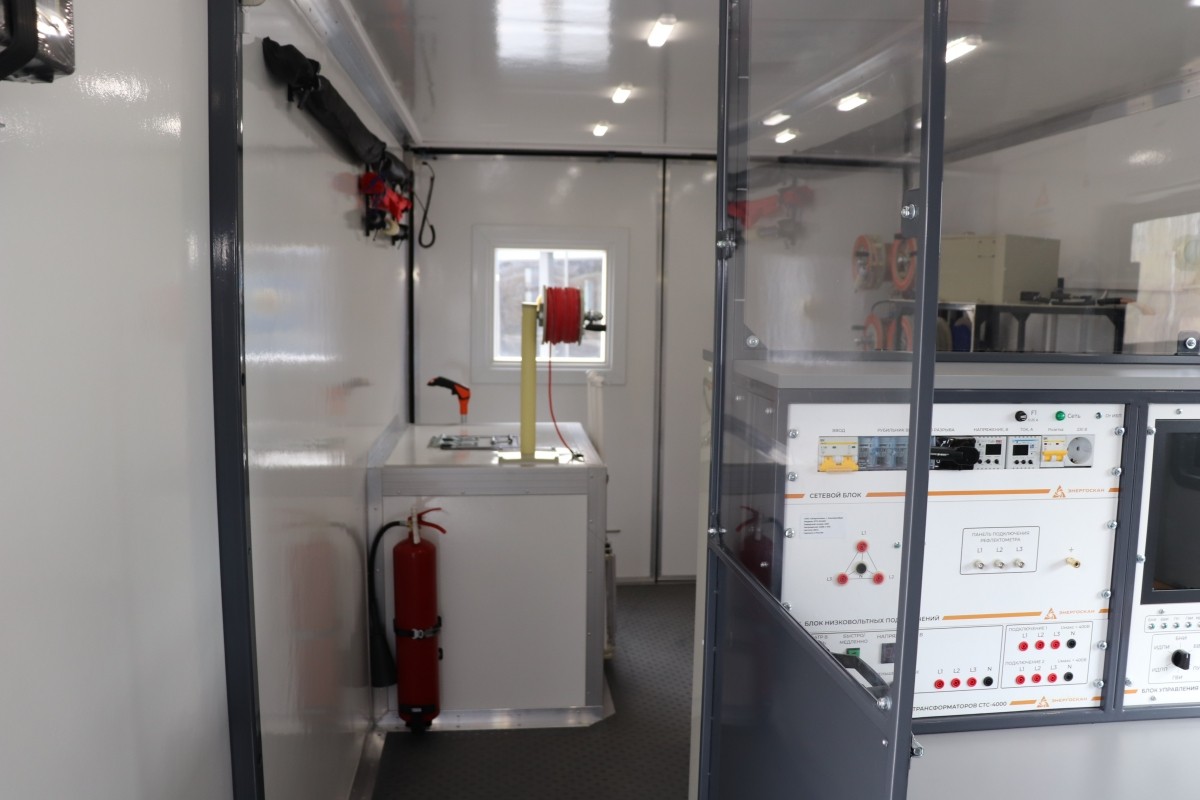

Стол-стойка

Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора.

Тип стойки: Eurodesk.

Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола.

В верхней части конструкции расположено:

• сетевой блок;
• блок управления с промышленным ПК;
• блок низковольтных измерений кабельный;
• блок низковольтных измерений трансформаторный;
• блок управления испытательной высоковольтной установкой;
• система высоковольтных переключений;

В нижней части конструкции расположено:

• прожигающая установка;
• генератор высоковольтных импульсов;
• блок автоматических выключателей;
• импульсно-дуговой датчик;
• блок контроля заземления;
• выдвижные ящики.

Блок управления

Предназначен для контроля и управления процессами испытаний, поиска мест повреждений и различных измерений, а также для контроля систем безопасности. Блоком осуществляется подача команды на включение выбранного испытательного оборудования.

В блок управления входит модуль промышленного компьютера с установленным специализированным ПО. Состав:

• Промышленный компьютер;
• Сенсорный ЖК дисплей диагональю 18,5 дюймов;
• Клавиатура и мышь;
• USB разъемы на лицевой панели.

На блоке производится индикация:

• выбранного испытательного оборудования (светодиоды);
• режим работы: готовность к подаче напряжения (зеленый свет) и высокое напряжение подано (красный свет);
• блокировка «готов» (зеленый светодиод);
• контроль цепи заземления;
• контроль вспомогательного заземления;
• контроль дверей;
• контроль нажатия аварийной кнопки.

Блок осуществляет управление системой разряда и заземления.

На лицевой панели находятся органы управления:

• кнопка «Пуск»;
• кнопка «Стоп»;
• аварийная кнопка остановки испытания.

При подаче высокого напряжения срабатывает звуковая и световая сигнализация.

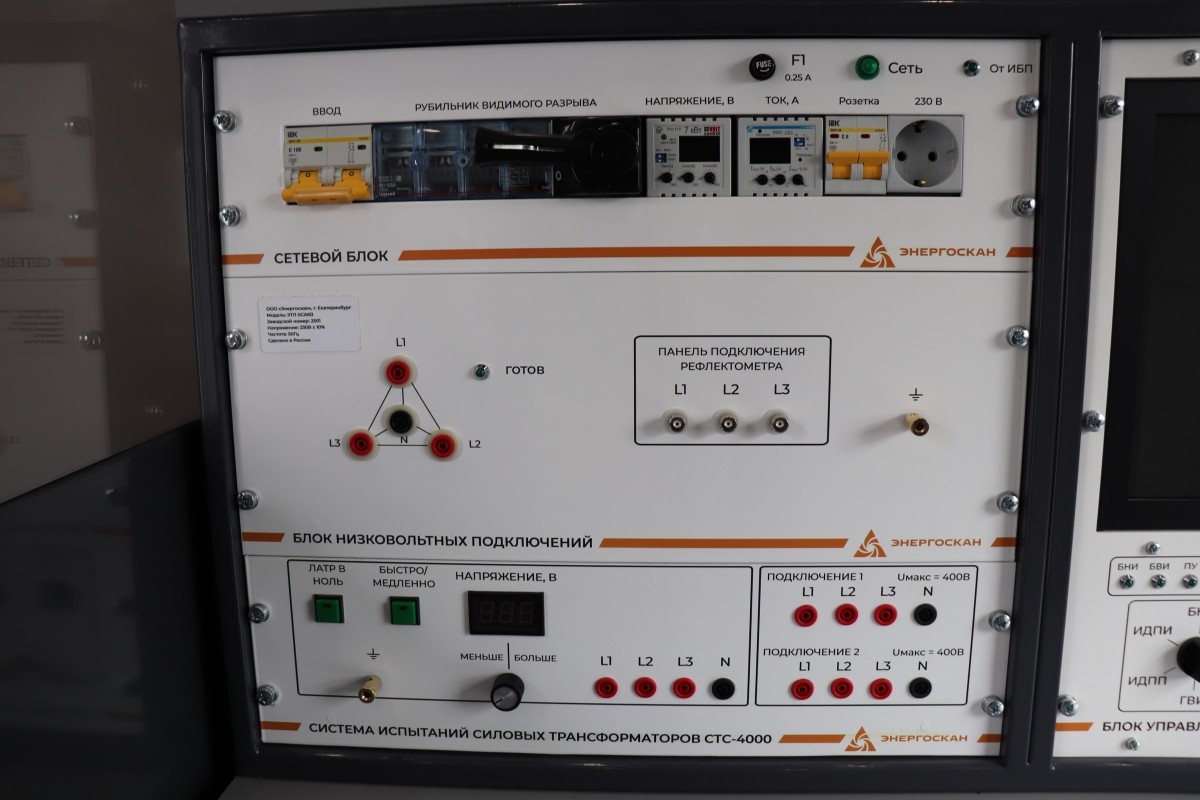

Сетевой блок

Сетевой блок необходим для контроля питания электротехнической лаборатории, подключения питания сторонних приборов.

На панели блока расположены:

• вводной автомат;
• устройство видимого разрыва сети питания (выключатель-разъединитель);
• вводной вольтметр сети питания с функцией реле напряжения;
• вводной амперметр сети питания с функцией реле тока;
• розетка 220В с автоматическим выключателем;
• индикация наличия сетевого питания;
• индикация источника бесперебойного питания.

Блок низковольтных измерений кабельный

Блок низковольтных измерений кабельный предназначен для подключения внешних приборов к высоковольтному выходу лаборатории.

На панели расположены:

• разъемы подключений переносных приборов (L1, L2, L3, N) с изоляцией до 2500В;
• разъемы для подключения рефлектометра (L1, L2, L3);
• лампа индикации готовности блока к работе.

Блок низковольтных измерений трансформаторный

Блок низковольтных измерений кабельный предназначен для подключения измерительных приборов к объекту испытаний в трехфазном режиме (400В/10А). На панели расположены разъёмы для подключения измерительных приборов к объекту испытания посредством кабелей низковольтного подключения. Разъёмы данной секции имеют ограничение максимального напряжения в 400В и защитные плавкие вставки 10А, расположенные в стойке в высоковольтном отсеке, к которой подключаются кабели с барабанов низковольтного подключения.

На панели расположены выходные разъёмы трёхфазного автотрансформатора. Автотрансформатор имеет внешнее питание через кабель питания 400В. Ввод питания защищён плавкими вставками на 10А, расположенными возле разъёма подключения кабеля питания. На панели блока расположен вольтметр выходного напряжения автотрансформатора и рукоятка дистанционного привода автотрансформатора. Для удобства эксплуатации рядом с регулятором расположена кнопка, позволяющая автоматически вернуть автотрансформатор в нулевое положение.

При начале испытания в режиме блока низковольтных подключений прекращается проверка рабочего заземления высоковольтных установок, что позволяет производить измерения с участием проводника рабочего заземления без помех.

Для подключения переносных приборов поставляется комплект переходных проводов.

Блок высоковольтных подключений с устройством разряда и заземления

Блок предназначен для удобного подключения высоковольтных кабелей к системе высоковольтных переключений ЭТЛ. Блок имеет функцию разряда остаточной емкости и видимого заземления высоковольтного оборудования.

Устройство оперативного питания системы управления и безопасности

В состав лаборатории входит автономное устройство оперативного питания напряжением 12В (24В) с зарядным устройством. Устройство обеспечивает корректную работу системы разряда/заземления лаборатории при аварийном отключении питания.

Блок автоматических выключателей

Блок автоматических выключателей предназначен для дополнительной защиты оборудования ЭТЛ и ее цепей питания.

Блок обеспечивает возможность раздельного отключения каждого блока лаборатории от сети питания, при помощи автоматического выключателя.

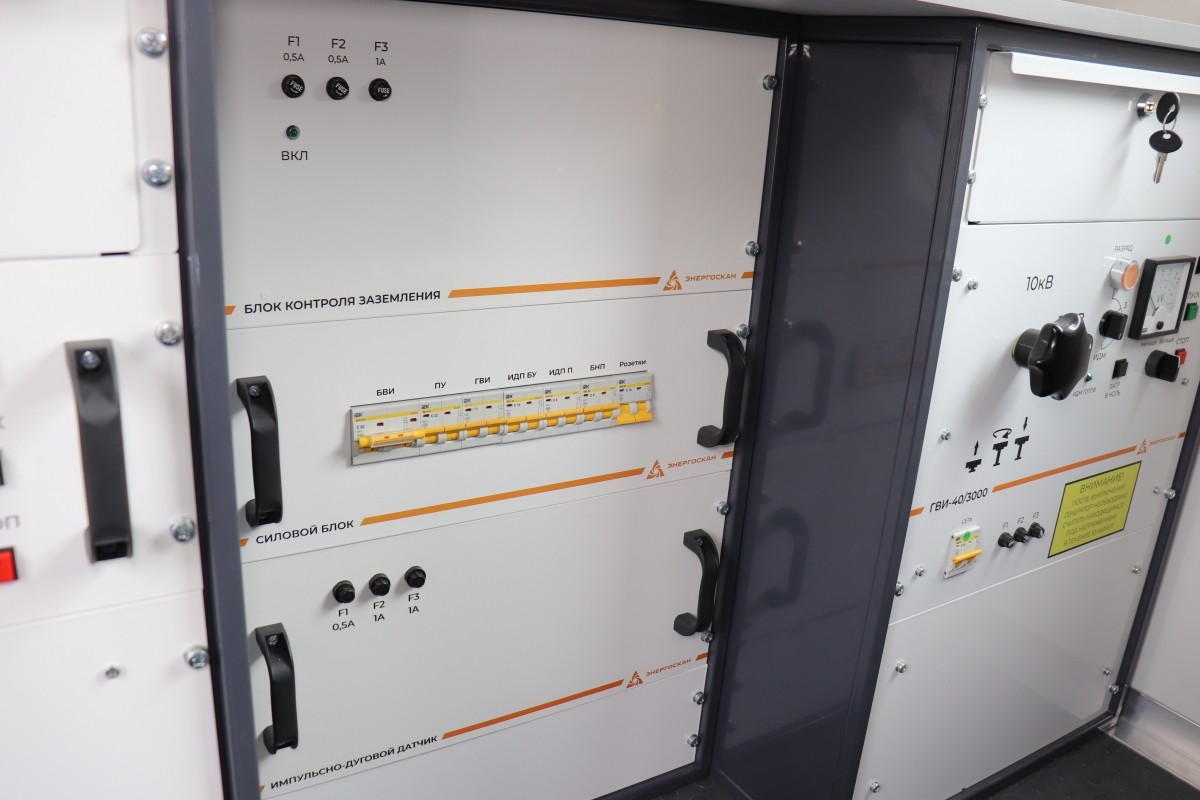

Блок контроля заземления

Блок контроля заземления выполняет три функции:

• размыкание рабочей земли при работе с генератором высоковольтных импульсов относительно других испытательных блоков;
• контроль сопротивления контура между рабочим и защитным заземлением;
• контроль наличия напряжения на рабочей и защитной шине заземления («опасный потенциал»), относительно потенциала вспомогательной земли (контрольной или выносной земли). Его наличие означает, что на объекте испытания контур заземления не имеет связи со штырями заземления (забитыми в землю при создании заземления на объекте).

Блок контроля заземления даёт разрешение на включение высоковольтных режимов, в случае несоблюдения условий безопасности, запрет на включение. Также блок производит непрерывный контроль заземления. При нарушении цепи заземления блок дает команду на отключение подачи высокого напряжения.

Разделительный трансформатор

Разделительный трансформатор - обеспечивает гальваническую развязку и экранирование цепей управления от входной питающей сети;

Система высоковольтных переключений (3 фазная)

Система высоковольтных переключений установлена в стол-стойку и обеспечивает дистанционное безопасное подключение всех источников высокого напряжения и поисковых приборов к выходным экранированным кабелям лаборатории через блок высоковольтных подключений с устройством разряда и заземления.

Система имеет датчики обратной связи для контроля подключения выбранного оборудования и стыковки силовых контактов.

Максимальное рабочее напряжение: 70±5% кВ постоянного тока

Максимальный ток через контакты: 100±5% А. 3-фазная конструкция.

Блок высоковольтных испытаний ВИУ-100/70

Предназначен для испытания переменным напряжением промышленной частоты 50 Гц и выпрямленным постоянным напряжением.

Технические характеристики:

• Номинальное напряжение питания, 220В
• Максимальное напряжение (50 Гц)- 100 кВ
• Максимальное выпрямленное напряжение – 70 кВ
• Мощность установки – 12 кВА
• Максимальная мощность установки – 20 кВА (кратковременно)
• Погрешность измерений - 3 %

Генератор высоковольтных импульсов ГВИ40/3000

Генератор высоковольтных импульсов используется для определения места повреждения кабеля. Энергия импульса, накапливается в высоковольтных конденсаторах и разряжается в кабель, что вызывает пробой в месте повреждения. Это вызывает акустический и электромагнитный эффекты, которые могут быть обнаружены при помощи поискового комплекта CSL-10.

Генератор имеет встроенный замыкатель для плавного разряда и внутренний высоковольтный источник напряжения.

Режимы работы:

• ручной;
• автоматический;
• совместно с блоком ИДД-40

Технические характеристики:

• Номинальное напряжение питания - 220В
• Максимальная потребляемая мощность – 3,5 кВА
• Максимальное напряжение – 40 кВ
• Количество ступеней – 3 (10,20,40 кВ)
• Максимальная запасаемая энергия - 3000 Дж
• Периоды следования импульсов – 3 и 6 сек, одиночный

Блоки связи

БЛОК ИДД-40 (ARC) обеспечивает возможность определения места высокоомных повреждений импульсно-дуговым методом (ARC) при совместном использовании рефлектометра с генератором высоковольтных импульсов, при напряжении до 40 кВ.

БЛОК ДН-80 (DECAY) обеспечивает реализацию предварительного поиска повреждения высокоомных дефектов с помощью блока высоковольтных испытаний ВИУ-70 и рефлектометра, в соответствии с методом колебательного разряда со связью по напряжению, при напряжении до 80кВ.

БЛОК ДТ-50 (ICM) обеспечивает реализацию предварительного определения места повреждения высокоомных дефектов с помощью генератора высоковольтных импульсов ГВИ-40/3000 и рефлектометра, в соответствии с методом колебательного разряда со связью току, при напряжении до 40кВ.

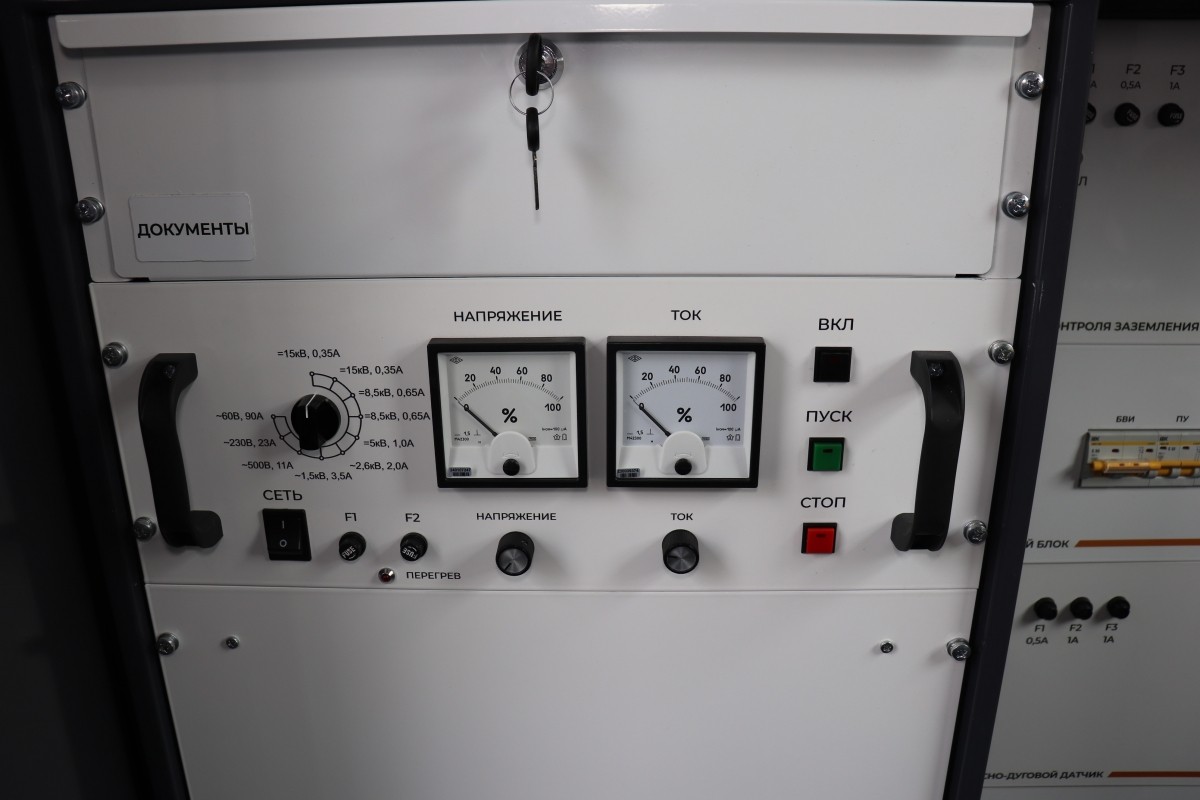

Прожигающая установка ПУ-90

Установка предназначена для преобразования высокоомного повреждения изоляции в низкоомный посредством термического воздействия дуги на изоляцию в зоне дефекта. Низкое сопротивление в месте повреждения позволяет использовать обычный рефлектометр для предварительного определения места повреждения.

В установке ПУ-90 реализовано плавное регулирование выходного напряжения и тока.

Прожигающая установка имеет возможность работы совместно с блоком высоковольтных испытаний ВИУ-100/70.

Технические характеристики:

• Питание – 220(+-10%)/ 45-60Гц
• Максимальная потребляемая мощность – 5,75 кВА
• Максимальное напряжение – 15 кВ DC / 30кВ с ДЛ30
• Максимальный ток – 90А
• Количество ступеней – 8шт.

Ступени:

• переменный ток, ступень 60 В / 92 А (110А макс)
• переменный ток, ступень 230 В / 23 А
• переменный ток, ступень 500 В / 11 А
• переменный ток, ступень 1500 В / 3,5 А
• переменный ток, ступень 2 600 В / 2 А
• постоянный ток, ступень 5 000 В / 1 А
• постоянный ток, ступень 8 500 В / 0,65 А
• постоянный ток, ступень 15 000 В / 0,35 А

Рефлектометр РЕЙС-405/1

Рефлектометр предназначен для измерения длины кабелей и определения расстояния до мест повреждений в силовых кабельных линиях. Реализован мультиимпульс (10 рефлектограмм).

Технические характеристики:

• Диапазоны расстояний – от 0 до 250 км
• Напряжение импульса – от 25В до 120В
• Эквивалентная частота дискретизации – 3,2 ГГц
• Внутренняя память – 1000 рефлектограмм;

Поддерживаемые методы:

• Импульсная рефлектометрия (TDR);
• Импульсно-дуговой (ARC);
• Колебательного разряда по току (ICM);
• Колебательного разряда по напряжению (DECAY).

Индукционный поисковый комплект ПКИ-2500

Комплект предназначен для:

• точного определения мест повреждений изоляции силовых кабелей индукционным методом;
• поиска трассы силовых кабелей;
• непрерывного цифрового контроля глубины залегания и протекающего тока;
• контроля направления сигнала для определения своего кабеля в пучке;
• определения повреждения оболочки кабеля из сшитого полиэтилена контактным штыревым методом;
• определения места обрыва или короткого замыкания (КЗ) жил кабеля.

Технические характеристики:

Генератор основной:

• Частоты: 1024/2048 (Гц)
• Вых. мощность – 2500 Вт
• Макс. вых. ток – 50 А

Генератор вспомогательный:

• Частоты: 273/2187,5/6562,5 /26250 (Гц)
• Вых. мощность – 10 Вт

Приемник:

• Частоты: 273/1024/2048/2187,5/6562,5 /26250Гц
• Максимально определяемая глубина залегания трассы 6м
• Точность определения глубины ±5%+10 см
• Точность отыскания 10см
• Время работы от АКБ – 20 ч
• Масса приемника – 0,65 кг

Поисковый комплект для точного ОМП кабелей CSL-10

Предназначен для точного определения места повреждения подземного электрического кабеля акустическим и акустико-электромагнитным методами. Состоит из приемника наземного микрофона и наушников.

Технические возможности:

• Измерение разновременности прихода электромагнитной и акустической волн;
• Отображение формы звуковой волны;
• Два режима шумоподавления (фоновый шум/случайные помехи);
• Отключение наушников при касании ручки с наземным микрофоном;
• Кабельный электромагнитный компас для определения положения трассы;

Технические характеристики:

• Индикация – TFT цветной дисплей (800 x 470 точек)
• Диапазон частот сигнала: 80-1500 Гц
• Усиление – 80 дБ
• Погрешность ОМП – 0,1 м
• Время работы от АКБ- 9 ч
• Защита – IP54
• Вес – не более 1 кг

Блок измерения диэлектрических потерь с Тангенс-2000

Блок ИДП обеспечивает измерение емкости и тангенса угла диэлектрических потерь объектов испытаний при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых измерителем Тангенс-2000.

Блок ИДП включает в себя:

• Блок управления Тангенс-2000;
• Блок преобразователя Тангенс-2000;
• Трансформатор ОЛ-1/10 У3;
• Набор кабелей и аксессуаров Тангенс-2000;
• Переключатель высоковольтный «ПРЯМАЯ-ИНВЕРСНАЯ».

Переключение происходит в переключателе высоковольтном «ПРЯМАЯ-ИНВЕРСНАЯ». Переключатель позволяет после запуска испытания в режиме ИДП произвести переключение схемы измерения без повторной коммутации высоковольтных проводников.

Технические характеристики Тангенс-2000:

• Максимальное напряжение – 10кВ
• Автоматизация процесса измерения - Полная
• Диапазон измерения tg d - 1×10-5...1,000
• Диапазон измерения ёмкости - 10...340×103 пФ
• Измерительное напряжение – от 1 до 10кВ
• Пределы основной погрешности tg d - ±(2×10–4+0,01×tgdХ)
• Пределы основной погрешности С - ±(0,5пФ+0,005C)

Измеритель параметров силовых трансформаторов

• Измерение переменных токов – от 0,002 до 20А;
• Измерение переменных напряжений – от 0,5 до 500 В;
• Измерение активных мощностей, – от 0,44 до 4400 Вт;
• Измерение частоты – от 45 до 55Гц;
• Измерение коэффициент мощности от -1 до +1.
• Диапазон рабочих температур от -15С до +55С

Миллиомметр трансформаторный

• Диапазон измерения сопротивления - 1 мкОм…100 кОм
• Измерительный ток – до 40 А
• Функция размагничивания - да

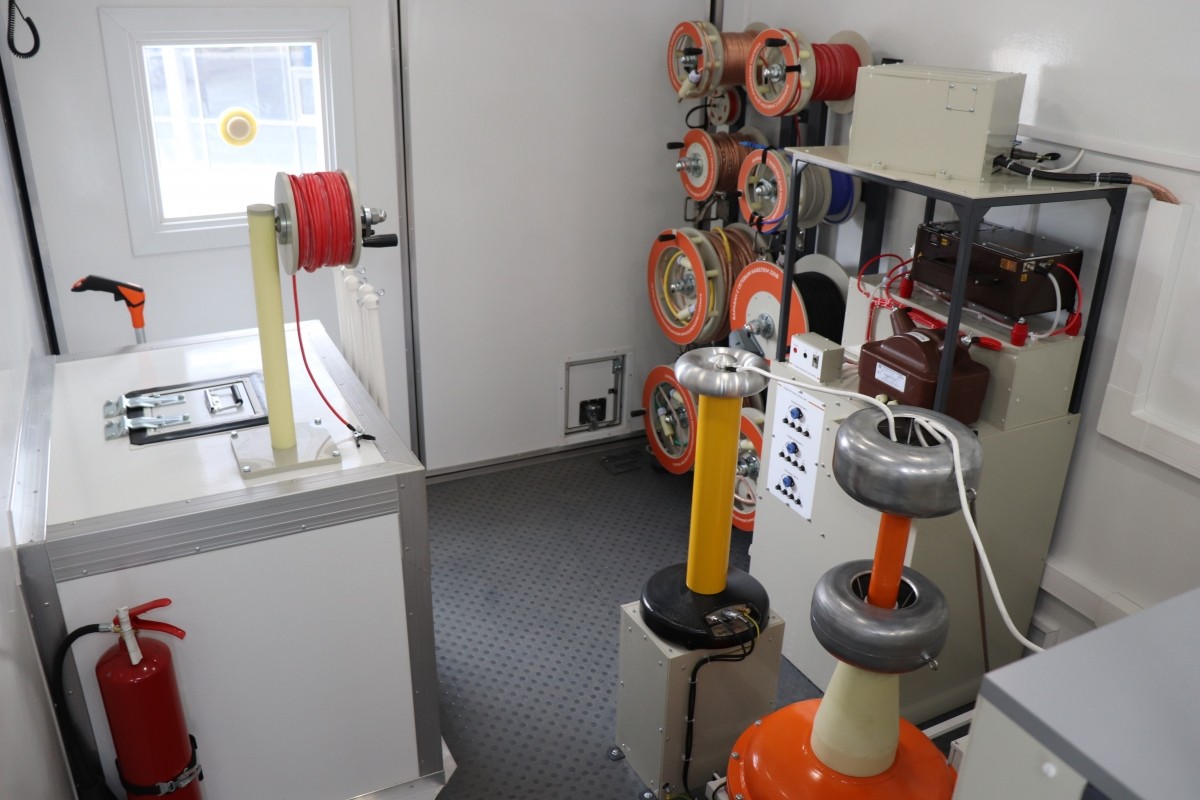

Система кабельных барабанов и кабелей

Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями:

• Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70кВ – 3х30м;
• Барабан с сетевым кабелем – 30м;
• Барабан с кабелем рабочего заземления 10мм² –30м;
• Барабан с кабелем защитного заземления 16мм² с клипсами токосъема) – 30м;
• Барабаны с проводами для Тангенс-2000;
• Барабан с гибким 4х жильным кабелем для низковольтных измерений с зажимами типа «крокодил» - 2x30м;
• Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода);

Дополнительное оборудование

• Аптечка медицинская автомобильная – 1 шт.
• Боты диэлектрические - 2 шт.
• Каска защитная оранжевая - 2 шт.
• Коврик диэлектрический - 2 шт.
• Комплект предупредительных плакатов - 1 комп.
• Перчатки диэлектрические – 2шт.
• Стойка высоковольтная изоляционная – 5 шт.
• Шнур для ограждения – 50 м.
• Указатель низкого напряжения до 1 кВ – 1 шт.
• Штанга оперативная до 15 кВ – 1 шт.
• Штанга оперативная до 35 кВ – 1 шт.
• Штанга оперативная до 110 кВ – 1 шт.
• Штырь заземления автомобиля – 1 шт.
• Курвиметр (дорожное колесо) – 1 шт.
• Мегаомметр Е6-32 – 1 шт.

Комплект документации

• Руководство по эксплуатации лаборатории
• Формуляр
• Альбом электрических схем
• Программа и методика периодических испытаний лаборатории
• Протокол первичной аттестации
