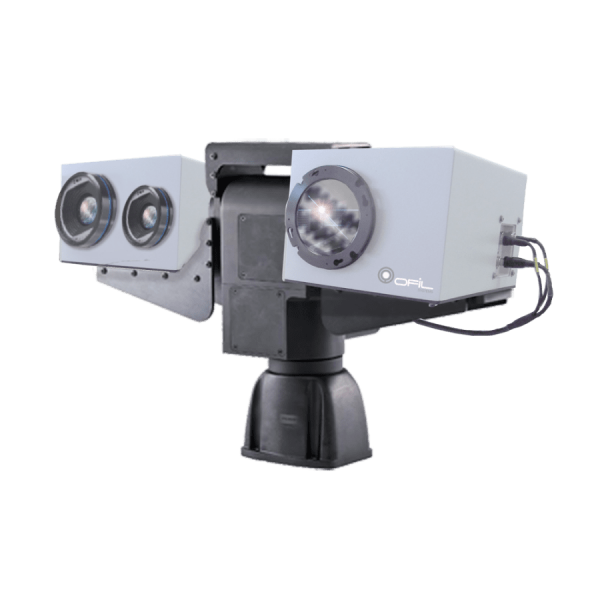

OFIL DayCor® Ranger HD
Модели: UV/MS
DayCor® Ranger HD - это решение премиум-класса для проведения инспекционных работ с набором оптических датчиков в стабилизированной поворотно-наклонной опоре. Ranger предлагает отличное решение для проверки протяженных воздушных линий с обнаружением резкости на большом расстоянии, предустановленными углами проверки и профилями пользователей, а также записью видео высокой четкости. DayCor® Ranger имеет прочный корпус на стабилизирующем креплении, самую чувствительную УФ-камеру, высокоскоростной блок панорамирования и наклона, монитор с высоким разрешением, эргономичный пульт дистанционного управления и внутренний рекордер.
В системе предусмотрены дополнительные оптические датчики, а также датчик температуры и влажности. Стабилизирующее крепление гарантирует плавную и четкую запись видеоклипов с указанием степени коронарного разряда. Ranger - это высокопроизводительная надежная система сканирования, которая обеспечивает точное отображение короны и источников ее излучения.
УЛЬТРАФИОЛЕТОВОЕ ОБСЛЕДОВАНИЕ
Высокая чувствительность к ультрафиолетовому излучению позволяет обнаруживать и фиксировать удаленный коронный разряд во время движения, не смазывая выходной видеоматериал и не пропуская события коронного разряда.
СТАБИЛИЗИРОВАННОЕ КРЕПЛЕНИЕ
Разработанная для проведения инспекций, система заключена в прочный корпус и установлена на стабилизированной системе панорамирования и наклона с быстрым откликом на команды. Особое внимание уделяется бесшумной и кристально четкой передаче изображения. Подходит для большинства креплений на крыше.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Эргономичный дизайн со встроенным экраном высокого разрешения (HR) и интуитивно понятным меню для управления как датчиками, так и поворотом и наклоном.
Предустановленные сохраненные углы автоматизируют поворот системы. Дополнительная тонкая настройка добавляет гибкости и маневренности
ПРЕВОСХОДНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Благодаря высокой точности, отличному качеству изображения и устойчивости к длинноволновому солнечному отражению Ranger обеспечивает выдающиеся результаты обнаружения. Система настраивается в соответствии с конкретными потребностями клиентов и может включать альтернативные комбинации технологий оптического зондирования.
ПРОСТОТА УСТАНОВКИ И МАЛЫЙ ВЕС
Крепления состоят из облегченной конструкции и композитных крышек. Установка проста и стандартна.
ВИДЕО ЗАПИСЬ И ХРАНЕНИЕ ДАННЫХ
На протяжении всего привода видео с установленных датчиков передаются и отображаются на мониторе с высоким разрешением, а также могут быть записаны и сохранены на портативной памяти. Записи могут включать радиометрические показания, GPS, дату и время, манометр и влажность. Также могут быть добавлены звуковые комментарии и аннотации.
СИСТЕМА УПРАВЛЕНИЯ ДАННЫМИ
Дополнительная система управления данными предоставляет информацию о сканированной сетке, такую как идентичность каждой установки, прошлые характеристики, прошлые записанные события, сбои, маршрут и т. Д. Данные извлекаются во время движения и отображаются синхронно с географическими и / или топографическими картами.
Модель MS
|
Блок управления и индикации |
|
|
Дисплей |
8,4” цветной ЖК-дисплей с высоким разрешением |
|
Разрешение |
800 x 600 SVGA |
|
Операция |
Джойстик, клавиатура |
|
Управляемые Блоки |
УФ-камера, Панорамирование и наклон, Рекордер |
|
Аудио интерфейс |
Внутренний микрофон и динамик |
|
Размеры, ЛхВхШ, см |
7.6 x 31.7 x 22.6 |
|
ИК-камера |
|
|
FOV |
16° x 12° |
|
Размер детекторной решетки |
1024×768 пикселей |
|
Спектральный Диапазон |
7,5-14 мкм |
|
Температурное разрешение при 30°C |
< 0,02K (*) |
|
Температура. Точность считывания |
+/-1С или +/- 1% (*) |
|
Температура. Диапазон измерения |
(-40 ... 2000) °C (*) |
|
Поворотное устройство |
|
|
Стабилизация |
Амортизаторы |
|
Интерфейсный Разъем |
Согласно стандарту MIL-C-26482 |
|
Потребляемая мощность |
|
|
Рабочее напряжение |
9-14 В постоянного тока или 110/220 В переменного тока |
|
Заданное Положение |
Множественное программируемое положение |
|
Рабочие углы |
Поворот: 360° непрерывное (с вариантом выскальзовани-кольца) | наклон: -90° до +90° |
|
Скорость [градус/Сек] |
Поворот: 0.005° to 50°/sec @ 24VDC | Наклон: 0.005° to 12°/sec @ 50ft-lbs @ 24VDC |
|
Стандарт |
IP67 |
|
Коммуникационные порты для полезной нагрузки |
4 настраиваемых последовательных порта, 2 TTL и 1 IP-порт |
|
УФ-камера |
|
|
Минимальное Обнаружение Разряда |
1pC @ 15 метров |
|
Минимальное обнаружение шумов |
3,6 дБ мкВ (RIV) @1 МГц @10 м |
|
Минимальная чувствительность к ультрафиолетовому излучению |
1,9×10-18 Вт/см2 |
|
Поле зрения H x V |
10°-1.6° | 5.6° – 0.9° |
|
Стандарт видео |
HD, 720p ,1280x720px |
|
УФ/Видимая Точность Наложения |
Отклонение |
|
Видимый Зум |
25x оптический и цифровой, непрерывный |
|
УФ-зум |
2x (оптический), 6.25 x (цифровой), Подчиненный видимому каналу, непрерывный зум |
|
Измерение, Л х Ш х В, мм |
259 x 128 x 117 |
|
Видеокамера |
|
|
Датчик изображения |
1/2.8 CMOS тип |
|
Качество изображения |
2,38 Мегапикселя |
|
Оптический зум |
30x |
|
Цифровой зум |
12x (360x с оптическим зумом) |
|
Угол обзора |
63,7°(широкий конец) - 2,3°(теле-конец) |
Модель UV
|
Блок управления и индикация |
|
|
Дисплей |
8,4” цветной ЖК-дисплей с высоким разрешением |
|
Разрешение |
800 x 600 SVGA |
|
Операция |
Джойстик, клавиатура |
|
Управляемые Блоки |
УФ-камера, Панорамирование и наклон, Рекордер |
|
Аудио интерфейс |
Внутренний микрофон и динамик |
|
Размеры, Л х Ш х В, см |
7.6 x 31.7 x 22.6 |
|
Поворотное устройство |
|
|
Стабилизация |
Амортизаторы |
|
Интерфейсный Разъем |
Согласно стандарту MIL-C-26482 |
|
потребляемая мощность |
|
|
Рабочее напряжение |
9-14 В постоянного тока или 110/220 В переменного тока |
|
Заданное Положение |
Множественное программируемое положение |
|
Рабочие Углы |
Поворот: 360º непрерывное (с вариантом выскальзовани-кольца) | наклон: -90° к +90° |
|
Скорость [градус/Сек] |
Поворот: 0.005° to 50°/sec @ 24VDC | Наклон: 0.005° to 12°/sec @ 50ft-lbs @ 24VDC |
|
Стандарт |
IP67 |
|
Коммуникационные порты для полезной нагрузки |
4 настраиваемых последовательных порта, 2 TTL и 1 IP-порт |
|
УФ – камера |
|
|
Минимальное Обнаружение Разряда |
1pC @ 15 метров |
|
Минимальное обнаружение шумов |
3,6 дБ мкВ (RIV) @1 МГц @10 м |
|
Минимальная чувствительность к ультрафиолетовому излучению |
1,9×10-18 Вт/см2 |
|
Поле зрения H x V |
10°-1.6° | 5.6° – 0.9° |
|
Стандарт видео |
HD, 720p ,1280x720px |
|
УФ/Видимая Точность Наложения |
Отклонение |
|
Видимый Зум |
25x оптический и цифровой, непрерывный |
|
УФ-зум |
2x (оптический), 6.25 x (цифровой), Подчиненный видимому каналу, непрерывный зум |
|
Измерение, Л х Ш х В, мм |
259 x 128 x 117 |
