OFIL DayCor® micROM HD - инновационная УФ камера, предназначенная для использования на беспилотных летательных аппаратах и монтажа на подвесах. Камера отличается беспрецедентно низким весом и энергопотреблением, интегрируется в соответствие с наиболее распространенными в мире протоколами связи и включает электромагнитное экранирование.
OFIL DayCor® micROM HD - первая в мире микро-камера высокого разрешения с сенсорами Солнечно слепого УФ и Видимого излучения, способная обнаружить и отображать корону при дневном свете. Камера micROM HD обеспечивает в режиме реального времени четкие изображения и съемку на фото и видео высокого разрешения как короны, так и ее источника, позволяя точно обнаруживать неисправности и определять причины возникновения частичного разряда.
Благодаря встроенной технологии DayCor® и специальным фильтрам, OFIL DayCor® micROM HD позволяет фокусироваться на коронном разряде, нейтрализуя УФ шумы. Данные GPS и датчика температуры и влажности включены в запись. OFIL DayCor® micROM HD легко интегрируется с помощью набора команд, которые управляют функциями камеры. Изображение высокого разрешения обеспечивает детальный и четкий обзор отдаленных и находящихся на большой высоте элементов ЛЭП и конструкций. OFIL DayCor® micROM HD предлагается как в качестве сенсора, отлично интегрируемого в широкий спектр подвесов, так и в качестве блочной камеры, монтируемой на БПЛА с возможностью кастомизации под различные модели.
Максимальная продолжительность полета, скорость и адаптируемость
Чтобы максимизировать продолжительность и скорость полета, вес полезной нагрузки должен быть сведен к минимуму. OFIL DayCor® micROM HD – это беспрецедентно легкая камера с максимально эффективным использованием энергии, позволяющая продолжительный облет на большей высоте с целью сканирования линий электропередач. Конструкция камеры micROM HD обеспечивает простоту адаптации к подвесам различного дизайна.
Простая интеграция с вашим БЛА
OFIL DayCor® micROM HD управляется с помощью набора коммуникационных команд, используя такие интерфейсы, как RS232, MAVlink, S. BUS, CAN BUS и MFIO-PWM.
Максимальная эффективность
OFIL DayCor® micROM HD обеспечивает отображение в реальном времени как самого коронного разряда, так и неисправности, служащей причиной его возникновения. Четкие изображения, получаемые даже во время движения, используются для определения места повреждения и уровня серьезности неисправности.
Полная картина состояния линий
OFIL DayCor® micROM HD транслируется в реальном времени и записывается видео высокого разрешения, обеспечивая четкое представление о проверяемых объектах и элементах и позволяя считывать фирменные таблички и каталожные номера оборудования для четких рекомендаций по техническому обслуживанию. Видеозапись может включать данные счетчика событий короны, дату и время, данные GPS, температуру и влажность (опционально). Следовательно, обеспечивается беспрецедентное сочетание высокого разрешения с подробными данными инспекции.
Соответствие габаритам

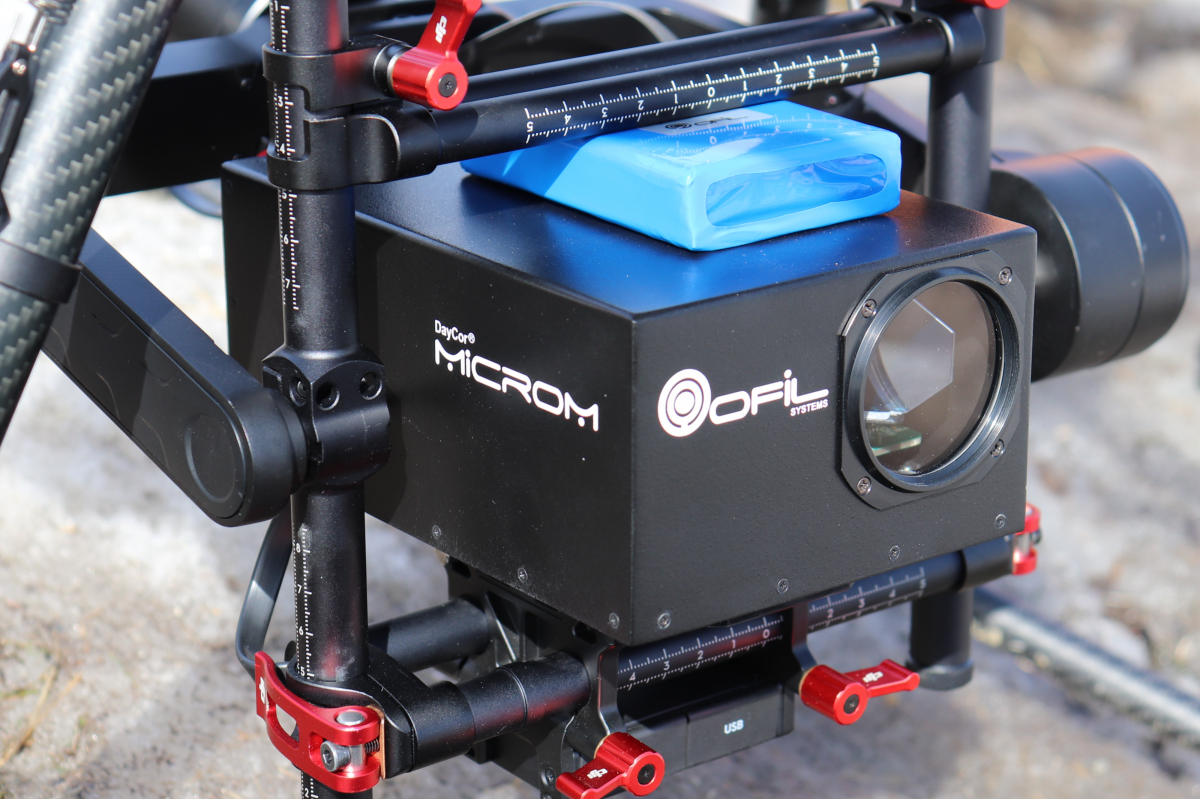

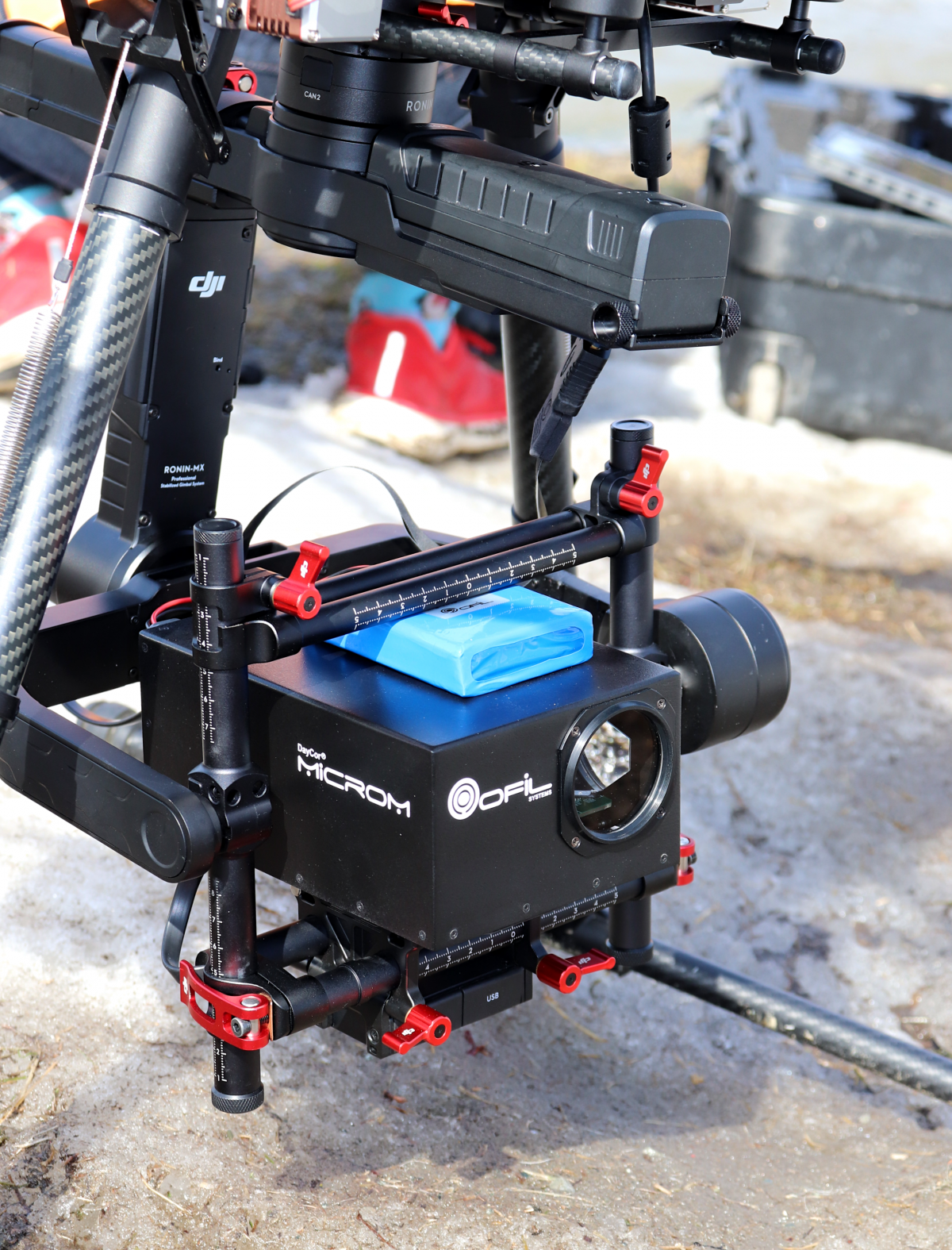

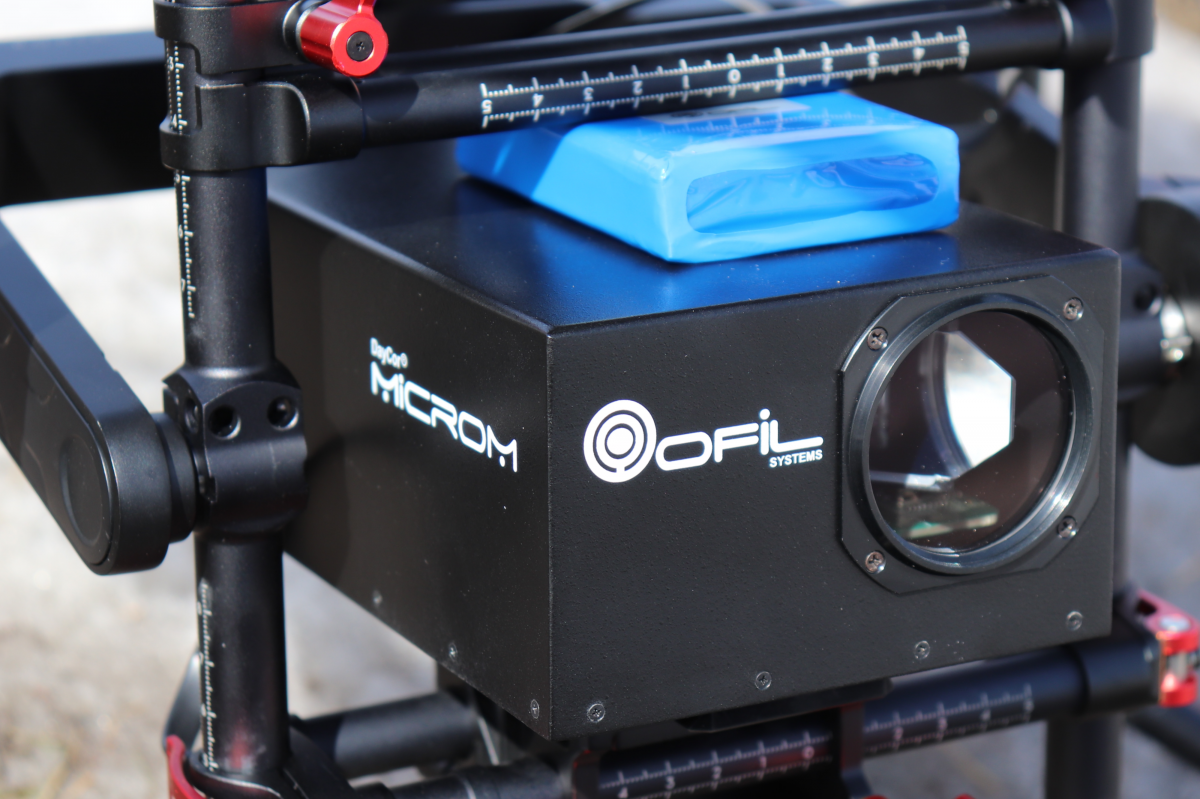

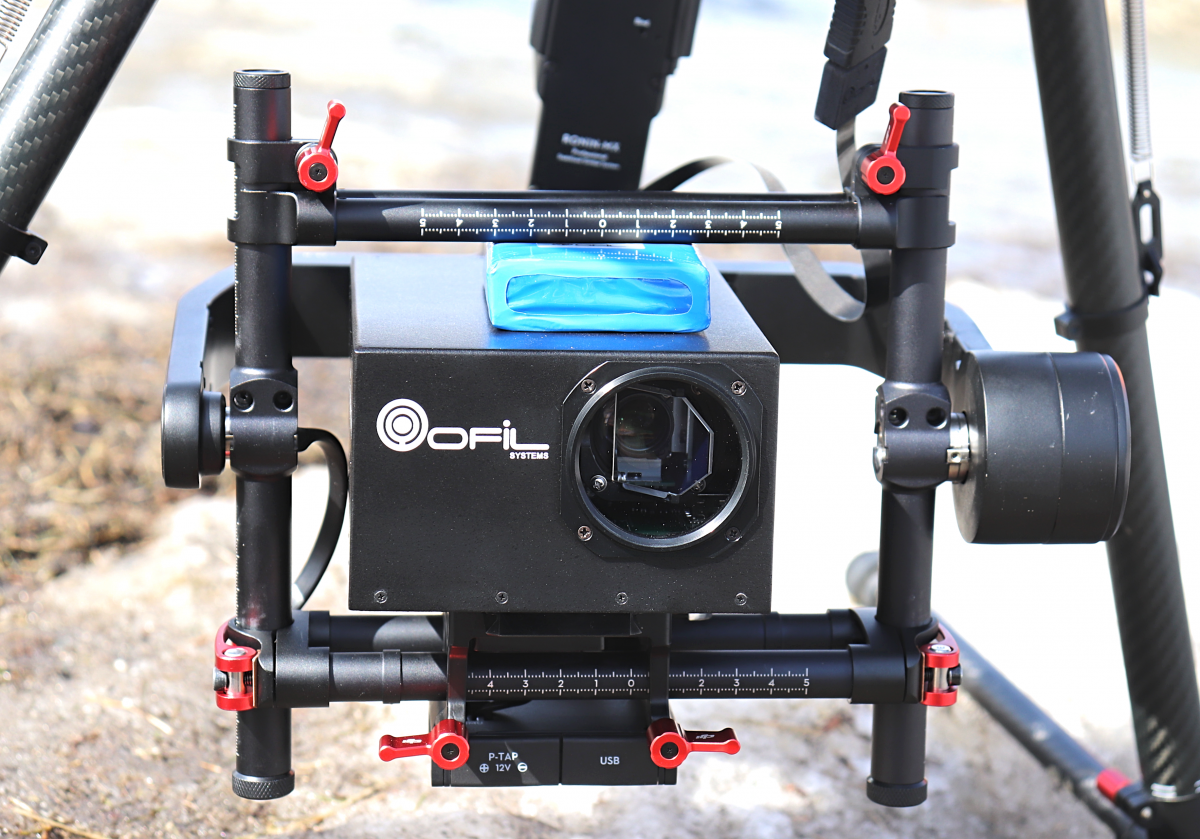

OFIL DayCor® micROM HD предлагается как в качестве сенсора для интеграции в широкий спектр подвесов, так и в качестве блочной микро-камеры. Возможна механическая кастомизация под различные модели БЛА.
УФ – оптические свойства
|
Отторжение солнечного света |
Абсолютный – при любом солнечном свете и любых погодных условиях цель может быть осмотрена с солнцем в поле зрения |
|
Минимальное Обнаружение Разряда |
1 рС (пикокулон) @ 8 метров (эквивалентно 1.56 рС @ 10метров) |
|
Минимальная чувствительность к УЛЬТРАФИОЛЕТОВОМУ излучению |
7,8 x 10-19 Вт/см2 |
|
Минимальное обнаружение ЗАКЛЕПОК |
30dBμV (RIV) @1MHz@10m |
|
Поле зрения H x V |
H: 20º x V:11.25º |
|
Фокусировка |
Ручная и автоматическая фокусировка, синхронизация УФ-и видимых каналов |
|
УФ-зум |
3-кратный цифровой непрерывный зум; Синхронизация УФ-и видимых каналов |
|
Интеграция УФ-рамок |
Вкл., выбирается из диапазона | Выкл. |
|
Цвета УФ-дисплея |
Выбирается из широкого спектра цветов |
|
Спектральный Диапазон |
240-280нм |
|
Количество УФ-Капель |
УФ-события в минуту, 3 размера FOV |
Видимые оптические свойства
|
Точность Наложения УФ/Видимого Излучения |
Отклонение |
|
Минимальная Чувствительность К Видимому Свету |
0,03 Лк |
Информационные материалы
|
Протокол связи |
micROM-Протокол, GPS-NMEA, MAVLink, S. BUS |
Управление и эксплуатация
|
Режимы работы |
В реальном времени |
|
Непрерывная Работа |
Отсутствие перегрева, ограничение по источнику питания |
|
Управляющие Входы |
Команды дистанционного управления |
|
Точка крепления |
Прецизионная монтажная резьба |
Дисплей
|
N/A |
Видео выводится на пульт дистанционного управления дрона |
Окружающая среда
|
Температура хранения и эксплуатации |
-20ºC до +50ºC | -4ºF до +122ºF |
|
IP-рейтинг |
IP 42 |
Производительность изображения
|
поле зрения |
H: 20º x V:11.25º, УФ-и видимые каналы синхронизированы |
|
Видимый Зум |
3x оптический |
|
Диапазон фокусировки |
5 м до бесконечности, автоматический и ручной |
Захват и хранение медиа
|
Видео Вне Стандартный |
HD 720p 60fps |
|
Формат Видео |
MOV |
|
Формат изображения |
JPG |
|
Хранение |
FAT-32, exFAT |
Интерфейсы ввода/вывода
|
Видеоинтерфейс |
HDMI, RTSP |
|
Интерфейсы |
RS232, CAN BUS, MFIO-PWM, UART |
|
Соединители |
micro HDMI, RJ45, Power, AUX, MFIO, mini USB, JST |
|
Комбинированные режимы УФ-и Видимого Выхода |
Комбинируйте (УФ и видимый), только УФ, только видимый |
Физические характеристики
|
Вес |
Ядро камеры: 675 гр | Блок Камеры: 875 гр |
|
Размеры, Л х Ш х В мм |
156 x 112 x 71 |
|
Герметизация, Вибрация и Шок |
IP 42 |
Источник питания
|
Источник питания и Потребление |
7-28В постоянного тока, 12 Вт |
Аксессуары
GTRH - комбинация GPS и TRH (сенсора температуры и относительной влажности)
ПО CoronaWise
SD карта памяти
Литий-ионный аккумуляторы: средний диапазон 90 минут / большая длительность – 4 часа
