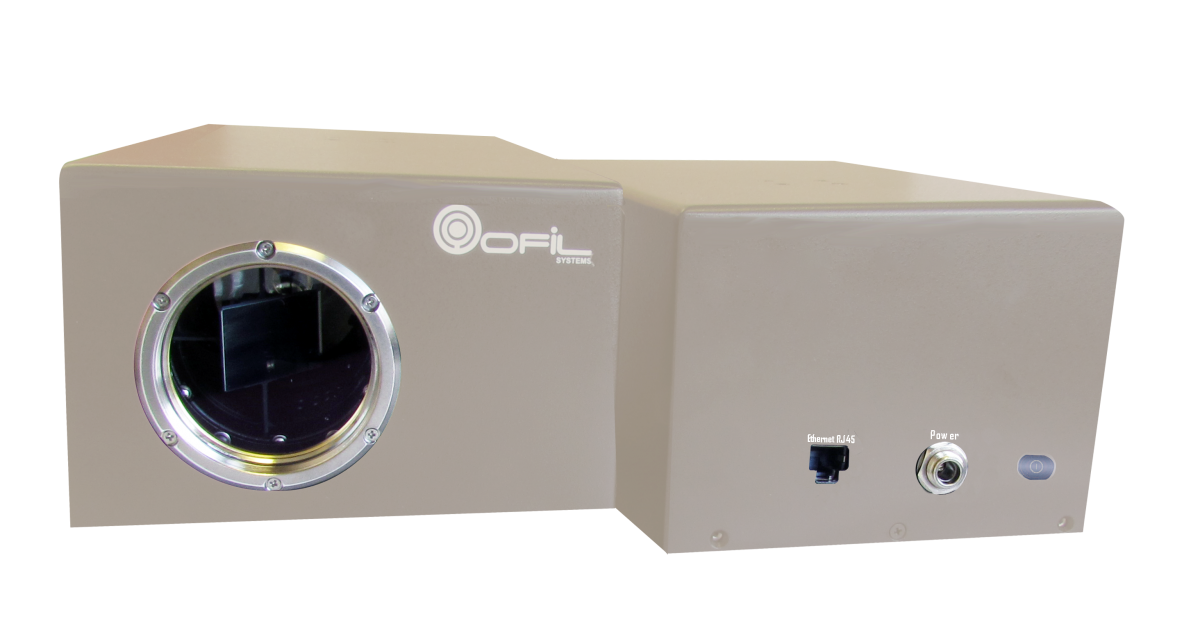

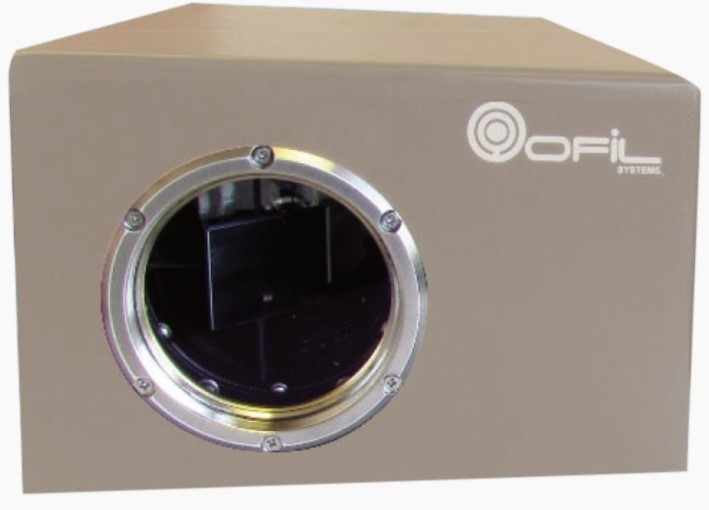

OFIL DayCor® RAILpact HD - высокочувствительная двухспектральная УФ камера высокого разрешения

    Высокочувствительная двухспектральная УФ камера высокого разрешения с встроенной запатентованной технологией DayCor®, способная точно определять источники коронного разряда, визуализировать их и передавать в реальном времени на удаленный приемник, рекордер или монитор.
    • Производитель:  OFIL Systems
    • Гарантия:  1 год

    Инновационный прибор OFIL DayCor® RAILpact HD формирует изображения коронного разряда на основе УФ-детектора и камеры видимого диапазона высокого разрешения для диагностики контактной сети электрических железных дорог.

    OFIL DayCor® RAILpact HD позволяет обнаруживать и регистрировать коронные разряды при дневном освещении. Обнаружение короны, невидимой для человеческого глаза, возможно исключительно с помощью двух-спектральных дефектоскопов, действующих в УФ и видимом диапазонах. OFIL DayCor® RAILpact HD - это высокочувствительная двухспектральная УФ камера высокого разрешения с встроенной запатентованной технологией DayCor®, способная точно определять источники коронного разряда, визуализировать их и передавать в реальном времени на удаленный приемник, рекордер или монитор.

    Благодаря своей высочайшей чувствительности и надежности OFIL DayCor® RAILpact HD является отличным выбором для диагностики контактной сети высокого и среднего напряжения. Компактная камера подлежит установке в наружных корпусах и может монтироваться на фиксированных или подвижных платформах.

    OFIL DayCor® RAILpact HD используется для диагностики систем среднего и высокого напряжения, обнаруживая повреждения контактной сети, вызванные дефектами конструкции, структурными и механическими проблемами, загрязнением, повреждениями изоляции, потерей гидрофобности и т. д.

    Основные преимущества использования OFIL DayCor® RAILpact HD включают раннее обнаружение электрических неисправностей и получение результатов инспекции в формате видеоклипов высокого разрешения, включающих полную картину неисправности с точным определением ее источника, в режиме реального времени. Возможна адаптация камеры к конфигурации заказчика.

    МОМЕНТАЛЬНАЯ ДИАГНОСТИКА В ДВИЖЕНИИ

    OFIL DayCor® RAILpact HD передает видео высокого разрешения «на лету» без необходимости в обработке изображений и интеграции кадров. Получаемые видеоклипы отображают точную информацию об обнаруженных дефектах без смазывания картинки, даже во время высокоскоростной инспекции.

    ПРОСТОТА МОНТАЖА

    Благодаря компактным габаритам и малому весу OFIL DayCor® RAILpact HD легко умещается в наружных корпусах, устанавливаемых на крышах поездов, а также может монтироваться на кронштейнах, системах панорамирования и наклона или в погодозащитных кожухах. Возможна запись видео для постобработки, анализа данных, составления отчетов и анализа тенденций.

    УЛУЧШЕННЫЕ ВОЗМОЖНОСТИ ДИАГНОСТИКИ

    Поле обзора OFIL DayCor® RAILpact HD поддается регуляции масштабированием от максимально широкого (10°) до узкого - в соответствие с инспектируемым объектом. Фиксированное поле обзора предназначено для автоматической автономной работы камеры, динамичное с непрерывным масштабированием подходит для процессов ручного управления камерой. Выбранное поле обзора влияет на размер области сканирования.

    ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

    OFIL DayCor® RAILpact HD поставляется с набором команд для интеграции в прибор дистанционного управления конечного пользователя. Команды отправляются через 1 ГБ Ethernet.

    ЗАПИСЬ И СОХРАНЕНИЕ ВИДЕО ВЫСОКОГО РАЗРЕШЕНИЯ (HD)

    OFIL DayCor® RAILpact HD транслирует видео высокого разрешения с указанием количества зафиксированных событий короны, даты и времени.

    Ультрафиолетовый канал (УФ) – оптические характеристики

    Блокировка солнечного света

    Абсолютная – при любом солнечном свете и любых погодных условиях; объект может быть обследован при наличии солнца в поле обзора

    Обнаружение минимального частичного разряда

    1.0рС (пикокулон)@ 15m (сертификация лаборатории Innogy Германия; ICE 60270:2000)

    Минимальная УФ чувствительность

    2.05 х 10-18 watt/cm2

    Поле обзора Гор./Верт.

    Гор.: 10º-1.6º / Верт.: 5.6º-0.9º Непрерывное.

    УФ и Видимый канал синхронизированы

    Фокусировка

    Полная ручная и автоматическая фокусировка для УФ и Видимого каналов

    УФ Масштабирования

    2х (Оптическое), 6.25 (Цифровое), синхронизированное с видимым каналом; Непрерывное

    УФ интеграция кадров

    Вкл./Выкл.

    Отображение цветов УФ

    8 вариантов в Комбинированном режиме: красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый, розовый. В УФ режиме: белый

    Спектральный диапазон

    240-280 nm

    Видимый канал – оптические характеристики

    Точность наложения УФ/Видимый канал

    Лучше 1 милилрадиана

    Минимальная видимая светочувствительность

    0.07Lux

    Поле обзора

    Гор.: 10º-1.6º / Верт.: 5.6º-0.9º Непрерывное.

    УФ и Видимый канал синхронизированы

    Масштабирование видимого канала

    12х оптическое, 12х цифровое, непрерывное

    Фокусное расстояние

    0.6m до бесконечности, автоматическое и ручное

    Формат данных

    Стандарт видеовыхода

    HD 720p 60fps

    Формат видео

    MOV

    Формат фото

    JPG

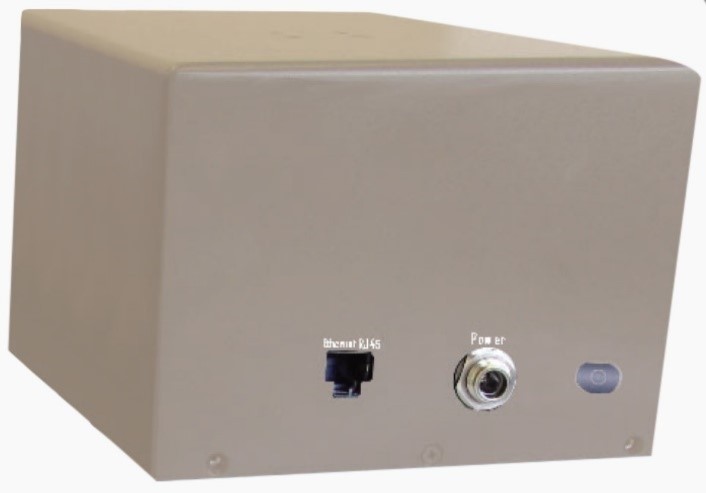

    I/O управление и эксплуатация

    Интерфейс

    Двунаправленный Ethernet 1 ГБ для управления и потокового видео

    Режимы работы

    Комбинированный (УФ и Видимый), только УФ, только Видимый

    Физические характеристики и источник питания

    Температура хранения и эксплуатации

    -20℃ до +55℃

    Вес блока камеры

    1990 gr

    Габариты камеры: ДхШхВ

    255mm х 155mm х 92mm

    Номинальная потребляемая мощность и источник питания

    12V DC, 25 Watts

    Вибрация и шок

    ETSI EN 300 019-2-5 V3.0.0 (2002-12), IEC 60068-2-64

    Пыле и водонепроницаемость

    IP65

    Аксессуары

    Программное обеспечение CoronaWisa, погодозащитный кожух
