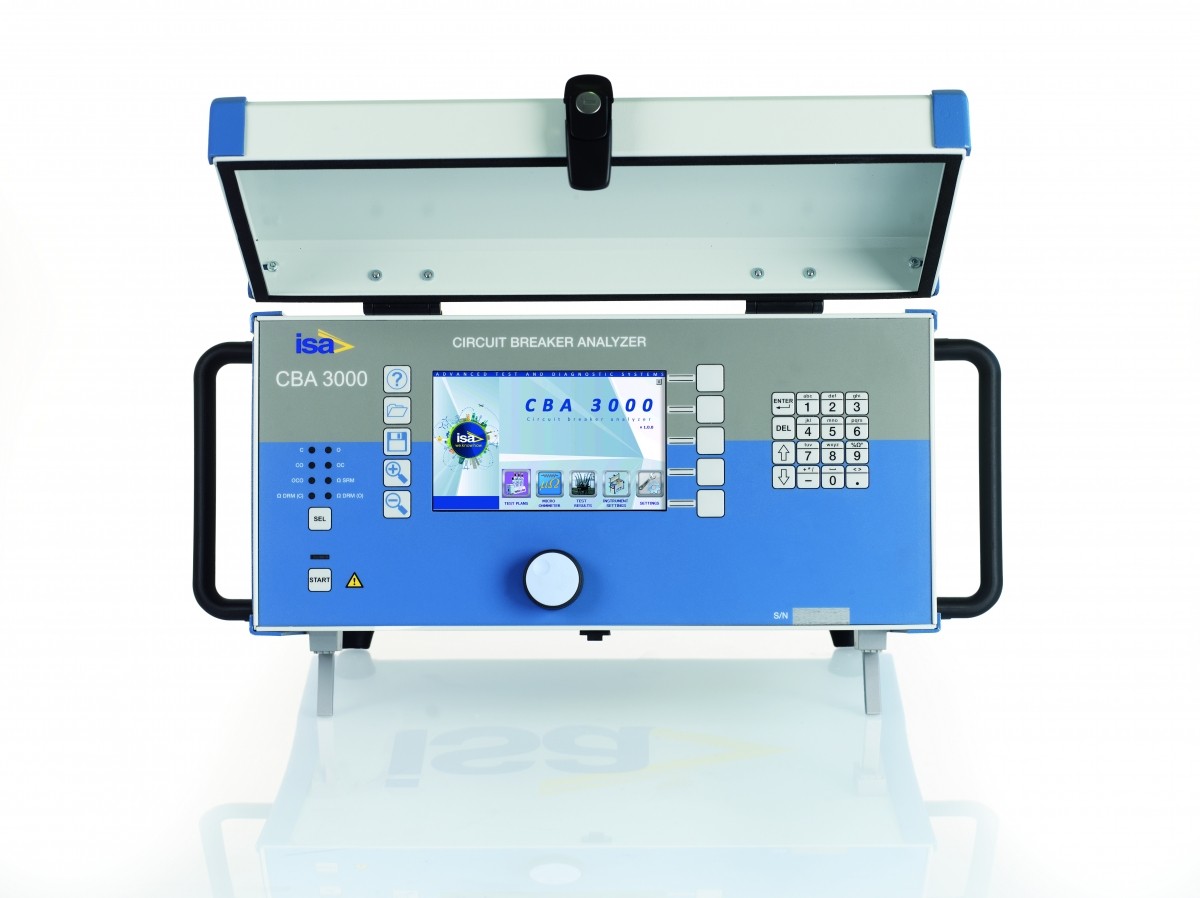

CBA-3000 Прибор проверки высоковольтных выключателей

    Универсальная система, позволяющая провести полный комплекс проверок любого типа выключателя (масляного, элегазового, воздушного) среднего и высокого напряжения за минимальное время с максимальной безопасностью и точностью. В прибор встроен трехфазный микроомметр. Специальный алгоритм позволяет минимизировать количество операций выключателя при проведении комплексной проверки.
    Описание

    Система проверки высоковольтных выключателей CBA-3000 производства компании ISA (Altanova Group) предназначена для контроля состояния выключателей среднего и высокого класса напряжения. Установка может проверять масленые, элегазовые и вакуумные выключатели.

    Прибор позволяет проверить любой тип высоковольтного выключателя с проведением следующих проверок:

    • измерение временных характеристик главных контактов, предвключенных резисторов и вспомогательных контактов;
    • измерение скоростных параметров и параметров хода контактов с подключением датчиков;
    • испытание минимального напряжения срабатывания;
    • измерение параметров выключателя, заземленного с обеих сторон;
    • измерение времени первого отключения;
    • проверка работоспособности в сложных циклах.
    • измерение токов и напряжений электромагнитов включения и отключения;
    • измерение сопротивления контактов в статическом и динамическом режимах в трехфазном режиме

    Возможность проверки всех параметров выключателя в автоматическом режиме за одно подключение позволяет значительно ускорить время проведения проверки выключателя.

    Особенности прибора:

    • Контроль до 24 главных контактов/предвключенных резисторов/вспомогательных контактов;
    • Измерение сопротивления 3 / 6 / 9 контактов в статическом и динамическом режимах током до 200 А;
    • Большой цветной дисплей;
    • 3 аналоговых и 3 цифровых входа для подключения датчиков перемещения;
    • 8 аналоговых входов для измерения напряжения батареи, тока электромагнита, давления и т.д.
    Технические характеристики

    Управление электромагнитами

    Количество каналов 2 / 4 /6 каналов управления электромагнитами включения и отключения
    Максимальное напряжение 300 В (DC) / 300 В (AC)
    Максимальный ток 60 А (DC) / 42А (AC)
    Погрешность измерения времени 0.025% от выдержки ± 20 мкс
    Диапазон измерения тока электромагнитов 3 А, 10 А, 60 A
    Погрешность измерения тока 0.1% от измеренного значения и ± 0.1% от диапазона

    Контроль контактов

    Количество 16 / 24 контактов (главных, предвключенных резисторов, вспомогательных контактов)
    Диапазон сопротивлений шунтирующих резисторов 30 Ом - 10 кОм
    Испытательное напряжение 24 В
    Испытательный ток 100 мA

    Контроль вспомогательных контактов

    Испытательное напряжение «сухой» контакт 24В (5 мА)
    контакт под потенциалом, порог 15 В / 77 В, или задаваемый с шагом 5 В
    Измерение времени
    Частота дискретизации 10 Гц – 100 кГц
    Разрешение 0,01 мс – 100 мс

    Аналоговые входы

    Количество 8 (полностью управляемые)
    Диапазон входных напряжений ± 1 В ± 10В, ± 300В AC, 420 DC
    Разрешение измерений

    16 бит

    Цифровые входы

    Количество 3
    Тип RS422
    Входная частота

    50 кГц

    Программируемые тестовые последовательности

    Циклы включения и отключения Отключить;
    Включить;
    Отключить - Включить;
    Включить - Отключить;
    Отключить - Включить – Отключить,
    Заданная пользователем.

    Измерение сопротивления в статическом и динамическом режимах (опция)

    Испытательный ток (DC) 200 A, 150A, 100 А, 50 А, 25A
    Диапазон измерения сопротивления контактов 250 мкОм, 1мОм, 10 мОм, 50 мОм, 500 мОм
    Разрешение (минимальное) 0,1 мкОм
    Погрешность 0.2% от изм. знач. ± 0.2% от диапаз. (диапаз: 250мкОм и 1мОм)
    0.3% от изм. знач. ± 0.3% от диапаз. (диапаз: 10мОм, 50мОм и 500мОм)

    Проверка минимального напряжения срабатывания

    Пороговое значение напряжения 250 В макс. / 70 В макс. (указывается при заказе)
    Максимальный ток 4 A(250 В); 10 A (70 В)

    Внешний или внутренний принтер (опция)

    Внутренний термографический принтер с лентой (ширина ленты 58 мм)
    Внешний термографический принтер с лентой (ширина ленты 112 мм)

    Управление

    Графический дисплей Область просмотра 152 x 92 мм, разрешение (800 х 480), цветной ЖК
    Локальное С помощью многофункциональной вращающейся кнопки, функциональных клавиш, клавиатуры (12 клавиш)
    Через ПК С помощью программного обеспечения, при подключении к ПК
    Программное обеспечение TDMS
    Интерфейсы связи с ПК Два интерфейса связи : USB (для подключения USB флеш накопителя) и Ethernet

    Память

    Внутренняя память 256 Мбайт или 1000 результатов
    Внешняя память USB Флэш-карта

    Питание

    Внешнее питание 85-265 В при частоте 47-63 Гц
    120-350 В пост

    Масса и габариты

    Масса 15 кг (с опцией микроомметра)
    Габаритные размеры 407 мм (В) х 450 мм (Ш) х 230 мм (Г)


    Погрешность измерения времени

    Диапазон, с

    Частота, Гц

    Разрешение, мс

    Погрешность, % от измеренного значения

    1 100000 0,01 ±0,01 мс ± 0,01%
    2 50000 0,02 ±0,02 мс ± 0,01%
    4 20000 0,05 ±0,05 мс ± 0,01%
    10 10000 0,1 ±0,1 мс ± 0,01%
    20 5000 0,2 ±0,2 мс ± 0,01%
    40 2000 0,5 ±0,5 мс ± 0,01%
    100 1000 1 ±1 мс ± 0,01%
    Стандартная комплектация CBA-3000:
    • Установка CBA-3000 (в различных конфигурациях, см. описание)
    • Набор кабелей в кейсе
    • Сетевой кабель
    • Кабель заземления
    • Кабель Ethernet
    • Кабель USB
    • Запасные плавкие предохранители
    • Программное обеспечение TDMS
    • Пластиковый кейс
    • Руководство по эксплуатации
    • Гарантийный талон ГК «Энергоскан»

    Дополнительная комплектация

    • Протокол МЭК 61850-8
    • Проверка минимального напряжения срабатывания.
    • Внутренний принтер
    • Внешний принтер
    • BSG1000 – внешний модуль двустороннего заземления
    • Датчики линейного перемещения
    • Датчики углового перемещения
    • Датчик давления
    • Токоизмерительные клещи
    • Транспортный кейс
    • Универсальный набор установки датчиков
