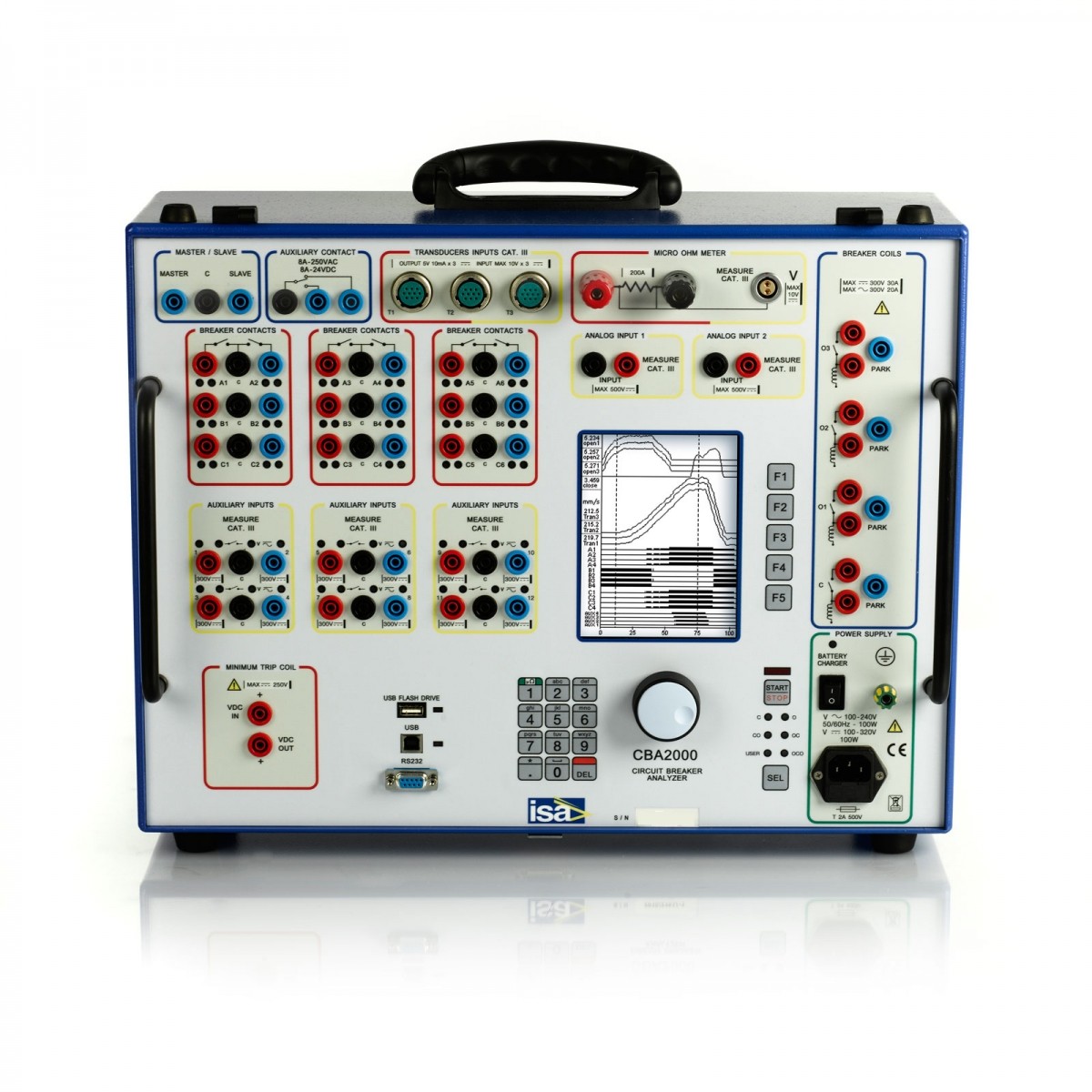

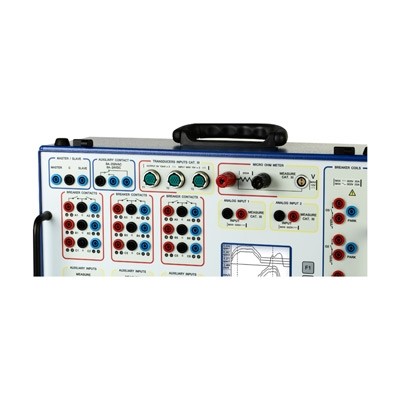

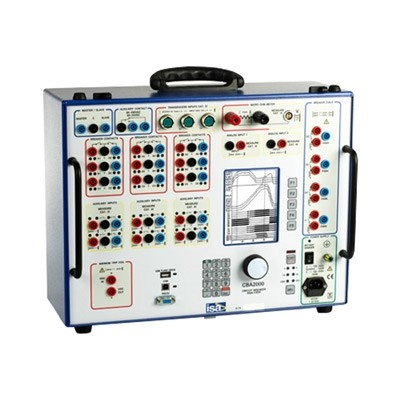

CBA-2000 Прибор проверки высоковольтных выключателей

    Система для контроля основных параметров выключателя среднего и высокого класса напряжения. Проверяет масленые, элегазовые и вакуумные выключатели в трехфазном режиме с шестью разрывами на фазу. Возможность установки микроомметра в устройство исключает необходимость использования отдельного прибора.
    • Производитель:  I.S.A. - Altanova group
    • Гарантия:  1 год
    • Госреестр РФ:  56469-14 до 2023 г.
    Описание

    Установка CBA-2000 предназначена для контроля состояния выключателей среднего и высокого класса напряжения. Установка позволяет проверить следующие параметры выключателя:

    • временные характеристики главных и вспомогательных контактов,
    • токи электромагнитов включения и отключения,
    • скоростные параметры и параметры хода контактов,
    • сопротивление контактов в статическом и динамическом режимах,
    • срабатывание выключателя на пониженном напряжении.

    Установка может проверять масленые, элегазовые и вакуумные выключатели.

    При помощи дополнительный опции временные характеристики можно измерить на заземленном с обеих сторон выключателя, что делает работу значительно безопаснее для оператора и самого прибора.

    Установка CBA -2000 работает от аккумулятора и от сети. Имеет большой ЖК дисплей на котором можно проводить оценку и анализ результатов. Результаты испытаний сохраняются во внутренней памяти прибора. Прибор может работать без подключения к компьютеру и с ним при помощи бесплатного специализированного программного обеспечения TDMS. Результаты можно распечатать на встроенном или внутреннем принтере.

    Программное обеспечение TDMS позволяет заранее определить план испытаний, провести анализ результатов тестирования и сформировать протокол. Программа совместима со всеми испытательными установками ISA. Схемотехнические решения, применяемые в CBA2000, предназначены для безопасной и надежной работы в условиях неблагоприятной электромагнитной обстановки подстанций и электростанций среднего и высокого напряжения.

    Прибор CBA-2000 в базовой комплектации весит всего 13кг, а с встроенным микроомметром - 15кг. Может поставляться в ударопрочном пластиковом кейсе по желанию заказчика.


    Функциональные особенности:

    • Возможность контроля до 18 главных контактов или контактов с шунтирующими резисторами
    • Возможность контроля до 12 вспомогательных контактов
    • Встроенный микроомметр 200А
    • Встроенная память
    • Большой ЖК-дисплей
    • Анализ результатов на дисплее
    • Проверка выключателей с двухсторонним заземлением
    • Возможность подключения датчика элегаза или линейного/углового перемещения
    • Бесплатное программное обеспечение
    Технические характеристики

    Управление электромагнитами

    Количество каналов 2 канала (управление одним электромагнитом отключения и одним электромагнитом включения) или 4 канала по дополнительному заказу (управление тремя электромагнитами отключения и одним электромагнитом включения)
    Максимальное напряжение пост 300В
    Максимальный ток 25 А
    Погрешность измерения времени 50 мкс
    Диапазон измерения тока электромагнитов 2.5А, 10А,25 A
    Погрешность измерения тока 0.5% от измеренного значения и ± 0.1% от диапазона


    Контроль основных контактов

    Количество 6 / 12 /18 основных контактов (2 / 4 / 6 разрывов на фазу) с возможностью проверки шунтирующих сопротивлений
    Диапазон сопротивлений шунтирующих резисторов 25Ом - 10 кОм
    Испытательное напряжение 24 В
    Испытательный ток 50 мA


    Контроль вспомогательных контактов

    Количество 4 / 8 / 12 вспомогательных контактов
    Испытательное напряжение «сухой» контакт 24В, контакт 20-300В
    Испытательный ток

    Испытательный ток

    Частота дискретизации 20кГц - 10кГц - 5 кГц - 2кГц - 1кГц - 500Гц - 200Гц - 100Гц, 50 Гц и 20 Гц - по выбору пользователя
    Погрешность измерения времени 100 мкс ± 0.025% от диапазона при частоте 20 кГц
    Длительность записи 1000 с


    Аналоговые входы

    Количество 8 (2/4 для измерения токов катушек включения и отключения; 1 для измерения сопротивления в статическом и динамическом режима, 3 для контроля рабочего хода и скорости)
    Диапазон входных напряжений ± 5 В ± 5В, ± 50В, ± 500В
    Разрешение измерений

    16 бит


    Цифровые входы

    Количество 3
    Тип RS232
    Входная частота

    50 кГц

    Питание 5В / 12В


    Программируемые тестовые последовательности

    Циклы включения и отключения Отключить;
    Включить;
    Отключить - Включить;
    Включить - Отключить;
    Отключить - Включить - Отключить


    Измерение сопротивления в статическом и динамическом режимах (опция)

    Испытательный ток (DC) 200 A, 100A или 20A
    Диапазон измерения сопротивления контактов 1 мОм, 10 мОм или 100 мОм по выбору
    Разрешение 1 мкОм, 10 мкОм, 100 мкОм
    Погрешность 1% от измеренного значения
    ± 0.2% от диапазона


    Проверка минимального напряжения срабатывания

    Пороговое значение напряжения 250 В макс. and 70 В макс.
    Максимальный ток 4 A(250 В); 10 A (70 В)
    Максимальное регулируемое напряжение до 50% от номинального


    Внешний или внутренний принтер (опция)

    Внутренний термографический принтер с лентой (ширина ленты 58 мм)
    Внешний SEIKO DPV-414, 112 мм
    Графический дисплей Область просмотра 122 x 92 мм


    Управление

    Локальное С помощью многофункциональной вращающейся кнопки и клавиатуры (12 клавиш)
    Через ПК С помощью программного обеспечения, при подключении к ПК
    Программное обеспечение TDMS
    Интерфейсы связи с ПК Два интерфейса связи: USB и RS232


    Память

    Внутренняя память 128 Мбайт или 250 результатов
    Внешняя память USB Флэш-карта


    Питание

    Внешнее питание 85-265 В при частоте 50-60 Гц
    100-350 В пост
    Внутреннее питание Встроенный аккумулятор, NiMh


    Масса и габариты

    Масса 13 кг / 15 кг (с опцией микроомметра)
    Габаритные размеры 490 мм (В) х 370 мм (Ш) х 240 мм (Г)
    Стандартная комплектация
    • Установка CBA-2000
    • Набор кабелей в сумке
    • Сетевой кабель
    • Кабель RS-232
    • Кабель USB
    • Запасные плавкие предохранители
    • Программное обеспечение TDMS
    • Пластиковый кейс
    • Руководство по эксплуатации
    • Гарантийный талон ГК «Энергоскан»

    Дополнительная комплектация

    • Встроенный модуль измерения статического/динамического сопротивления 200 A
    • Проверка минимального напряжения срабатывания.
    • Внутренний принтер
    • BSG1000 – внешний модуль двустороннего заземления
    • Датчики линейного перемещения
    • Датчики углового перемещения
    • Транспортный кейс
    • Универсальный набор установки датчиков
    • Внешний принтер
